Häufig verwendete Konfigurationen
Die folgenden häufig verwendeten Konfigurationen beziehen sich auf die Hardware-
konfigurationen des Systems. Gepunktete Linien in den Abbildungen beziehen sich
auf optionale Anschlussmöglichkeiten innerhalb einer bestimmten Konfiguration.
Diese Konfigurationen erfordern außerdem eine korrekte Einstellung
der Parameter in der Software. Vollständige Konfigurationsverfahren
der Software sind im Guide To Rapid Configuration in der VisoSetup-
Hilfe zu finden.
5.5.1 Punkt-zu-Punkt-Verbindungen
In dieser Konfiguration werden die Daten zum Host mittels der seriellen Zusatz-
schnittstelle RS 232 übermittelt.
Der Local-Echo-Kommunikationsmodus muss aktiviert sein (Standard).
Siehe hierzu die VisoSetup-Hilfe.
Bei Verwendung des On-Line-Betriebsmodus wird der Scanner durch einen externen
Trigger-Sensor aktiviert (z. B. Lichtschranke), sobald das Objekt in den Lesebereich
eintritt.
2

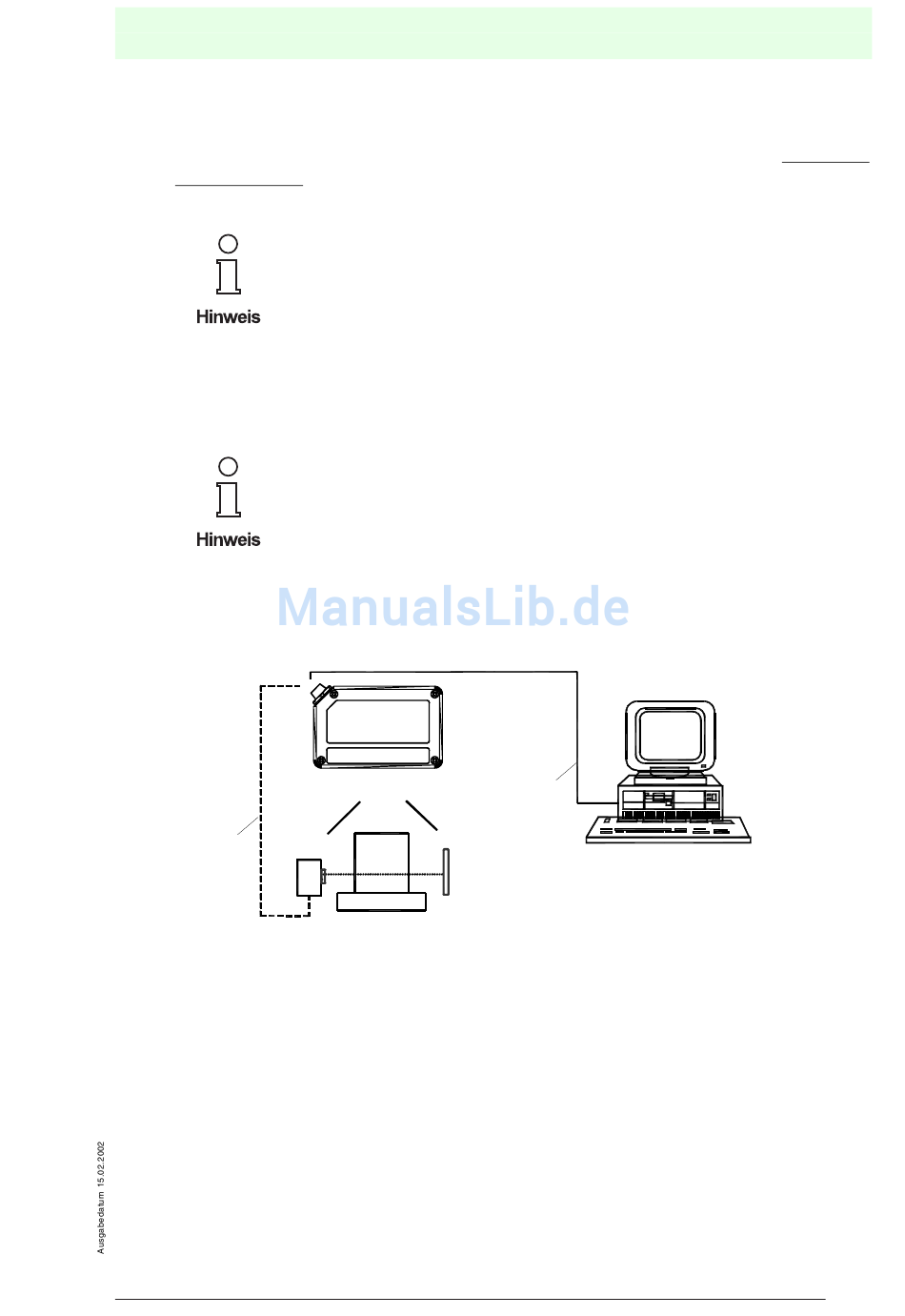

Bild 5.18:
Punkt-zu-Punkt-Verbindung
5.5.2 RS 485-Master-/Slave-Konfiguration
Die RS 485-Master-/Slave-Konfiguration wird für die Datenzusammenführung von
verschiedenen Scannern verwendet, um ein Multi-Point- oder Multi-Side-Lesesystem
aufzubauen. Es können ein Master und bis zu fünf Slaves miteinander verbunden
werden.
Die Slave-Scanner werden miteinander durch die Hauptschnittstelle RS 485-Halb-
Duplex verbunden. Jeder Slave-Scanner muss eine Multidrop-Adresse im Bereich 0
bis 4 besitzen.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon (06 21) 7 76-11 11 • Telefax (06 21) 7 76-27-11 11 • Internet http://www.pepperl-fuchs.com
VB12
1
Barcodescanner VB12
Host
1 Zusatzschnittstelle
2 Externer Triggersensor (On-Line-Modus)
Copyright Pepperl+Fuchs, Printed in Germany
Installation
19
