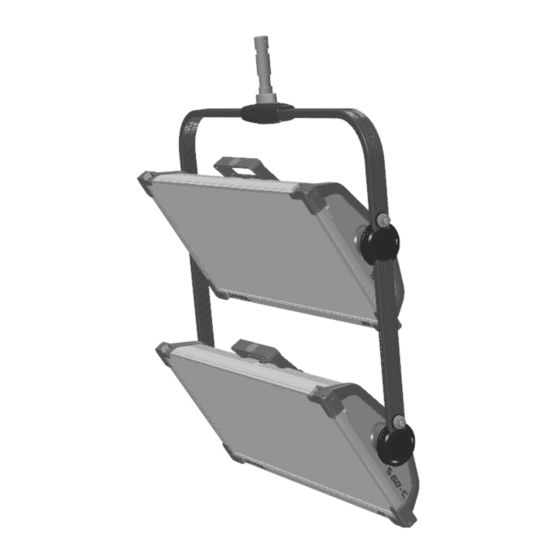

ARRI SkyPanel S30 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für SkyPanel S30:
- Anleitung (32 Seiten) ,
- Bedienungsanleitung (6 Seiten) ,
- Bedienungsanleitung (4 Seiten)
Verwandte Anleitungen für ARRI SkyPanel S30
Inhaltszusammenfassung für ARRI SkyPanel S30
- Seite 1 SkyPanel ® S30 / S60 / S120 / S360 C und RP Versionen B E D I E N U N G S A N L E I T U N G L5.0019844 05/2018...
- Seite 2 Webseite herunterladen, vergewissern Sie sich bitte, die neueste Version des Dokumentes heruntergeladen zu haben. ARRI übernimmt auf keinen Fall die Verantwortung für die Richtigkeit der herunter geladenen Daten, da technische Daten ohne vorherige Ankündigung jederzeit geändert werden können.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ..............................5 Eigenschaften ............... 5 Produktmerkmale . - Seite 4 ARRI Lighting Service Manager ........
-
Seite 5: Einführung
Einführung Vielen Dank für Ihre Wahl einer SkyPanel LED-Flächenleuchte von ARRI. Das SkyPanel ist eine mit einer hoch präzisen, elektronisch gesteuerten LED-Lichtquelle Leuchte. Sie ist wesentlich energieeffizienter als Lichtquellen mit konventionellem Leuchtmittel. Die verschiedenen Modelle des SkyPanels erzeugen weißes Licht mit fester Farbtemperatur oder farbiges Licht mit einstellbarer Farbtemperatur und einstellbarem Grün-Magenta Punkt. -
Seite 6: Bügelklemmung
Für die Steuerung und Konfiguration des SkyPanels stehen verschiedene Optionen zur Verfügung: Option Steuerung Konfiguration Information Gerätemenü Seite 6 Siehe DMX Protokoll nein (Download unter www.arri.com) CRMX (WDMX)* nein Seite 26 nein Seite 35 Art-Net und sACN nein Seite 27 ALSM... -
Seite 7: Gerätemenü
Gerätemenü Dieser Abschnitt beschreibt das Gerätemenü des SkyPanel und der SkyPanel Fernbedienung. Einige Op- tionen, die den USB-Port verwenden, stehen mit der Fernbedienung nicht zur Verfügung. Übersicht Funktionen des Gerätemenüs POWER-LED (1) Farbe Bedeutung Grün Gerät ein. Kein Fehler. Gerät ausgeschaltet. DATA-LED (2) Farbe Bedeutung... -
Seite 8: Status-Led (3)
STATUS-LED (3) Farbe Bedeutung Grün Kein Fehler, Temperatur normal Übertemperatur-Warnung (nur bei Lüf- Blinkt rot (0,5s Rhythmus) termodus LOW und HIGH) Übertemperatur erreicht Temperatur normal Wechsel Rot nach Grün Kalibrierdaten nicht geladen Blinkt rot (0,25s Rhythmus) *Display leuchtet rot, wenn die STATUS-LED rot leuchtet INTENSITY/SELECTOR (I/S, 4) Der INTENSITY/SELECTOR I/S verfügt über zwei Funktionen: •... -
Seite 9: Menu (10)
MENU (10) Die MENU-Taste öffnet das Gerätemenü. Bei geöffnetem Gerätemenü schließt MENU das Gerätemenü, ohne Änderungen zu übernehmen (Abbruch-Funktion). Drücken Sie MENU lang, um die am häufigsten verwendeten Menüs zu zeigen. BACK (11) Die BACK-Taste schließt ein Untermenü, ohne Änderungen zu übernehmen (Abbruch-Funktion). Im Ge- gensatz zur MENU-Taste (10) springt BACK nur eine Menü-Ebene höher. -
Seite 10: Steuermodi
Im Folgenden finden Sie eine kurze Beschreibung der zur unterstützten Modi. Eine detaillierte Übersicht finden Sie im Dokument „SkyPanel DMX Protocol Specification V4.4“, das zum kostenlosen Download auf der ARRI Webseite www.arri.com bereit steht. CCT und RGBW Dieser Modus ermöglicht die Steuerung der Intensität, Farbtemperatur, die Einstellung des Grün-Magenta Punktes, sowie die unabhängige Steuerung der Kanäle für Rot, Grün, Blau und Weißlicht (SkyPanel-C). -
Seite 11: Lichteffekte
Lichteffekte Das SkyPanel unterstützt einen umfangreichen Effektgenerator mit 16 unterschiedlichen Lichteffekten. Ak- tivieren Sie den Lichteffekt per Gerätemenü, DMX, Art-Net oder sACN und stellen Sie die Parameter ein. In kürzester Zeit erzeugen Sie genau den Effekt, den Sie benötigen. Individuelle Steuerung der Light Engines Die Light Engines des SkyPanels können individuell gesteuert werden. -
Seite 12: Funktionen
Funktionen Einstellen der Lichtparameter im CCT Modus Mit dem mittleren Drehknopf (5) stellen Sie stufenlos die Farbtemperatur ein. Der rechte Drehknopf (6) dient zur Einstellung des Grün-Magenta Punktes. Der aktuelle Wert des Parameters wird im Display (9) über dem Drehknopf angezeigt. Einstellen der Farbe im HSI Modus Mit dem mittleren Drehknopf (5) stellen Sie stufenlos den Farbton (Hue) ein. -
Seite 13: Verwendung Der Erweiterten Farbsteuerung Mit Einer Dmx Steuerung
Modus werden 8 (8-bit Modi) oder 16 (16-bit Modi und Coarse / Fine) zusätzliche DMX Kanäle pro Gerät belegt. Eine detaillierte Übersicht finden Sie im Dokument „SkyPanel DMX Protocol Specification V4.4“, das zum kostenlosen Download auf der ARRI Webseite www.arri.com bereit steht. HINWEIS Die erweiterte Farbsteuerung steht für die DMX Modi zur Einzelsteuerung der Light Engines eines... -
Seite 14: Einstellen Der Helligkeit In Allen Betriebsarten
sten Aufruf dieses Betriebsmodus wieder aufgerufen. Die Parameter bleiben beim Ausschalten des SkyPanel erhalten. Bei aktiver erweiterter Farbsteuerung: • Wird dem Betriebsmodus im Hauptmenü ein Stern vorangestellt, • werden die Parameter mit einem Preset gespeichert. Presets mit Parametern der erweiterten Farbsteu- erung werden mit einem Stern gekennzeichnet, •... -
Seite 15: Low End Modus
Low End Modus Der Low End Modus optimiert, ähnlich wie der Stage Modus, das Dimmverhalten im unteren Helligkeitsbe- reich. Das SkyPanel erzeugt farbstabiles Licht mit hohem Farbwiedergabe-Index. Er ist besonders für Um- gebungen, in denen Kameras verwendet werden, geeignet. Der Low End Modus kann im Kamerabild Flimmern hervorrufen, wenn Aufnahmen mit hoher Frame-Rate erstellt werden. -
Seite 16: Master/Slave Modus
Master/Slave Modus Im Master/Slave Modus verhalten sich die Slave-Geräte ohne Verzögerung identisch zum Mastergerät. Das Mastergerät generiert ein DMX Signal für den Anschluss der Slave-Geräte am 5-poligen DMX Thru Ausgang des Mastergeräts. Verbinden Sie höchstens 32 SkyPanel und L-Series Scheinwerfer in einer DMX Datenlinie miteinander. Wählen Sie ein SkyPanel als Mastergerät. -
Seite 17: Einstellen Des Lüftermodus
Einstellen der Frequenz 1.Öffnen Sie das Gerätemenü mit MENU (10). 2.Drehen Sie I/S bis zum Menü „Light Control“. Drücken Sie I/S, um das Menü zu öffnen. 3.Drehen Sie I/S bis zum Menü „Frequency Selection“. Drücken Sie I/S, um das Menü zu öffnen. 4.Wählen Sie eine Frequenz. - Seite 18 Kerze (Candle) Der Effekt erzeugt das warme, unruhige Licht einer brennenden Kerze. Parameter: • Farbtemperaturbereich • Flackergeschwindigkeit Ziehende Wolken (Clouds Passing) Der Effekt simuliert die Intensitätsänderungen, die durch vor der Sonne vorbei ziehende Wolken am Boden entstehen. Der Effekt wirkt am besten, wenn Sie viele SkyPanels für den Effekt verwenden und die Offset- Funktion verwenden.
- Seite 19 Parameter: • Farbkombination • Geschwindigkeit Flackernde Leuchtstoffröhre (Fluorescent Flicker) Der Effekt simuliert das Flackern einer altersschwachen Leuchtstoffröhre. Phasen stabilen Lichts folgen Phasen des Flackerns. Es stehen drei Arten des Flackerns zur Auswahl. Parameter: • Geschwindigkeit • Frequenz Stroboskop (Light Strobe) Erzeugt einen Stroboskop-Effekt.
-
Seite 20: Aufrufen Und Einstellen Eines Effektes Über Das Gerätemenü
Prozesslicht (Process) Der Effekt blendet zunächst Light Engine 1 des Scheinwerfers auf. Während die aktive Light Engine er- lischt, blendet die nächste Light Engine auf, und so weiter. Der Effekt läuft in einer Endlosschleife. Die ein- gestellte Dimmerkurve wird innerhalb dieses Effekts nicht berücksichtigt. Parameter: •... - Seite 21 Die Tabelle zeigt die Funktion der Drehknöpfe für jeden Effekt: Effekt Mode Drehknopf Funktion Mitte Farbtemperaturbereich Kerze (Candle) Rechts Geschwindigkeit Mitte Offset Ziehende Wolken (Clouds Passing) Rechts Geschwindigkeit Mitte Farbbereich Club Lights Rechts Geschwindigkeit Mitte Offset Farbwechsel Mitte Sättigung (Color Chase) Rechts Geschwindigkeit Mitte...
-
Seite 22: Display
Wenn Sie einen Parameter des aktiven Effekts per DMX oder über das Gerätemenü ändern, berechnet der interne Effektgenerator die Werte sofort neu. Dadurch kann der Effekt kurzzeitig stufig, stotternd oder un- gleichmäßig sein. Ändern Sie die Parameter bei aktivem Effekt nicht, wenn der gleichmäßige Ablauf des Effekts sehr wichtig ist. -
Seite 23: Speichern Und Laden Von Geräte-Einstellungen
6.Die Preset-Liste wird auf dem USB-Memorystick gespeichert. Sie können bis zu 30 Preset-Listen im Root-Verzeichnis des USB-Memorysticks speichern. Der Dateiname lautet <Seriennummer des Geräts>-Presetxx.json. Bitte beachten Sie beim Umbenennen einer Preset- Datei, dass das SkyPanel nach der Zeichenfolge „Presetxx.json“ sucht, um eine Preset-Liste zu identifizie- ren. -
Seite 24: Speichern Des Fehler- Und Service-Logs
Speichern des Fehler- und Service-Logs Für Diagnosezwecke kann es erforderlich sein, den Fehler- und Service-Log an den ARRI-Service zu schicken. Die Logs können auf einem USB-Memorystick gespeichert werden. Der Dateiname der Log-Dateien enthält das Datum, die Uhrzeit und die Seriennummer des Geräts. -
Seite 25: Dmx
Das SkyPanel stellt eine Vielzahl verschiedener DMX Modi bereit. Eine Liste aller verfügbaren DMX Modi finden Sie im Dokument „SkyPanel DMX Protocol Specification V4.4“, das zum kostenlosen Download auf der ARRI Webseite www.arri.com bereit steht. Einstellen des DMX Modus 1.Öffnen Sie das Gerätemenü mit MENU (10). -
Seite 26: Wireless Dmx
Wireless DMX Das SkyPanel S360-C kann das DMX-Signal drahtlos empfangen. Das Übertragungsprotokoll entspricht dem Standard von LumenRadio. Wenn das Gerät kein drahtgebundenes Steuersignal (DMX-512A, Art-Net oder sACN) empfängt und wire- less DMX über das Gerätemenü aktiviert wurde (WDMX State ON), kann das SkyPanel S360-C über einen RDM Discovery Befehl mit einem Wireless DMX Sender gekoppelt werden. -
Seite 27: Netzwerk
Netzwerk Art-Net und sACN Das SkyPanel unterstützt ab Firmware-Version 2.0 Art-Net 4.0. Art-Net ist ein Netzwerk-Protokoll zur Steuerung von Geräten. Ab Firmware-Version 3.0 wird zusätzlich das sACN-Protokoll (ANSI E1.31) akzep- tiert. Das SkyPanel nimmt die Rolle eines „Responders“ ein. Art-Net und sACN unterstützen, wie die Steuerung per DMX, alle Steuerprotokolle des Geräts. Im Folgenden werden einige Grundbegriffe des Art-Net-Protokolls erläutert. -
Seite 28: Netzwerkfunktionen
Zeigt die MDNS-Adresse des Geräts (Ident- und Seriennummer des Geräts). ARRI Lighting Service Manager Hinweise zur Verwendung und den Funktionen des ARRI Lighting Service Managers finden Sie in der An- leitung zum ARRI Lighting Service Manager, die Sie mit dem SkyPanel Software-Bundle von der ARRI In-... -
Seite 29: Skypanel Web Portal
SkyPanel Web Portal Verbinden Sie das SkyPanel mit einem Netzwerk, um bestimmte Einstellungen über das Web Portal zu ändern. Geben Sie die IP-Adresse des Geräts in der Adresszeile des Browsers ein, um das Web Portal des SkyPanels zu öffnen. Das Gerät kann auch über Bonjour gefunden werden. Sie können die Seiten des Web Portals damit auch ohne Kenntnis der IP Adresse öffnen. -
Seite 30: Struktur Des Gerätemenüs
Struktur des Gerätemenüs Gültig ab Firmware-Version 4.0. Öffnen und Schließen des Menüs mit MENU. BACK bricht den Vorgang ab. Zum Blättern INTENSITY / SELECTOR drehen. Zur Auswahl INTENSITY / SELECTOR drücken. Ebene 1 Ebene 2 Ebene 3 Ebene 4 Hinweis (Grundeinstellung = fett) DMX Address 001 - 512 Startadresse... - Seite 31 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Hinweis (Grundeinstellung = fett) Master/Slave Modus nicht aktiv Master/ Slave Mode Master/Slave Modus aktiv Die Farbe wird direkt aus den RGBW-Werten Direct Control RGBW Color gemischt (optimale Helligkeit) Space Calibrated Color Die RGBW-Farbe ist kalibriert (optimale Farbe) Default Grundfrequenz Frequency 1...
- Seite 32 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Hinweis (Grundeinstellung = fett) Speichert die auf dem Gerät vorhandenen Pre- Save Presets sets auf einem USB-Stick (siehe Seite 22) Light Presets Lädt eine Preset-Liste vom USB-Stick. Aus- Load Presets [List] wählen der Preset-Liste mit Intensity / Selector (siehe Seite 22) Speichert die Geräteparameter auf einem Save Settings...
- Seite 33 Low. Batt. Warnschwelle Batteriespannung Normal USB Port mit Spannungsversorgung Fixture USB Port ohne Spannungsversorgung. Ein- Settings USB Mode stellung nur auf Anweisung des ARRI-Ser- Service vices ändern. Beschädigung angeschlossener Geräte möglich! Vorgang abbrechen Factory Reset Werkseinstellungen laden 33 33...
-
Seite 34: Rdm Befehlssatz
Product Detail ID List Details des Gerätes abzufragen. Device Model Description Textbeschreibung der Variante des Geräts. Manufacturer Label Zeigt „ARRI Lighting“ an Boot Software Version ID PrBO Version 2.03.00 Label des Bootloaders anzeigen, z.B. PrBo Boot Software Version Label 2.03.00 Jan 16 2012 19:10:26... -
Seite 35: Hersteller-Spezifische Befehle
Befehl Beschreibung Display Invert Dreht die Display-Anzeige um 180° (nur MKII) Display Level Einstellen des Display-Kontrastes (nur MKII) Zeit und Datum holen / senden (nur L10 und Real Time Clock SkyPanel) Queued Message Meldung holen / senden Curve Dimmerkurve holen / setzen (nur SkyPanel) Curve Description Beschreibung der Dimmerkurve holen List Interfaces... -
Seite 36: Beschreibung
Befehl Beschreibung DHCP setzen / holen RDM IP DHCP aus = 0 0x8009 ein = 1 RDM IP Address IP Adresse setzen / holen 0x800A RDM IP Subnet Subnet-Maske setzen / holen 0x800B RDM IP Gateway Gateway-Adresse setzen / holen 0x800C RDM IP Gateway Gateway-Adresse setzen / holen... -
Seite 37: Fehlermeldungen
Die Stromversorgung ist fehlerhaft. Wenden Sie sich E.005 Fehler Stromversorgung an ARRI. Achtung: Verlust der Kalibrierdaten der Light Engine. E.006 Speicherfehler Wenden Sie sich an ARRI. E.007 Ungültige Berechnung Der Scheinwerfer kann weiter verwendet werden. E.008 Ungültige Berechnung Der Scheinwerfer kann weiter verwendet werden. -
Seite 38: Dmx-Werte Typischer Farbtemperaturwerte
DMX-Werte typischer Farbtemperaturwerte CCT-Wert DMX-Wert (8 bit) DMX-Wert (16 bit) SkyPanel 3.200 K 3.670 5.600 K 25.493 6.000 K 29.098 6.500 K 33.685 Formeln zur Werteberechnung Umrechnung des CCT-Wertes 8 bit – 2800 Wert --------------------------------------- - Wert 28,235 ...
