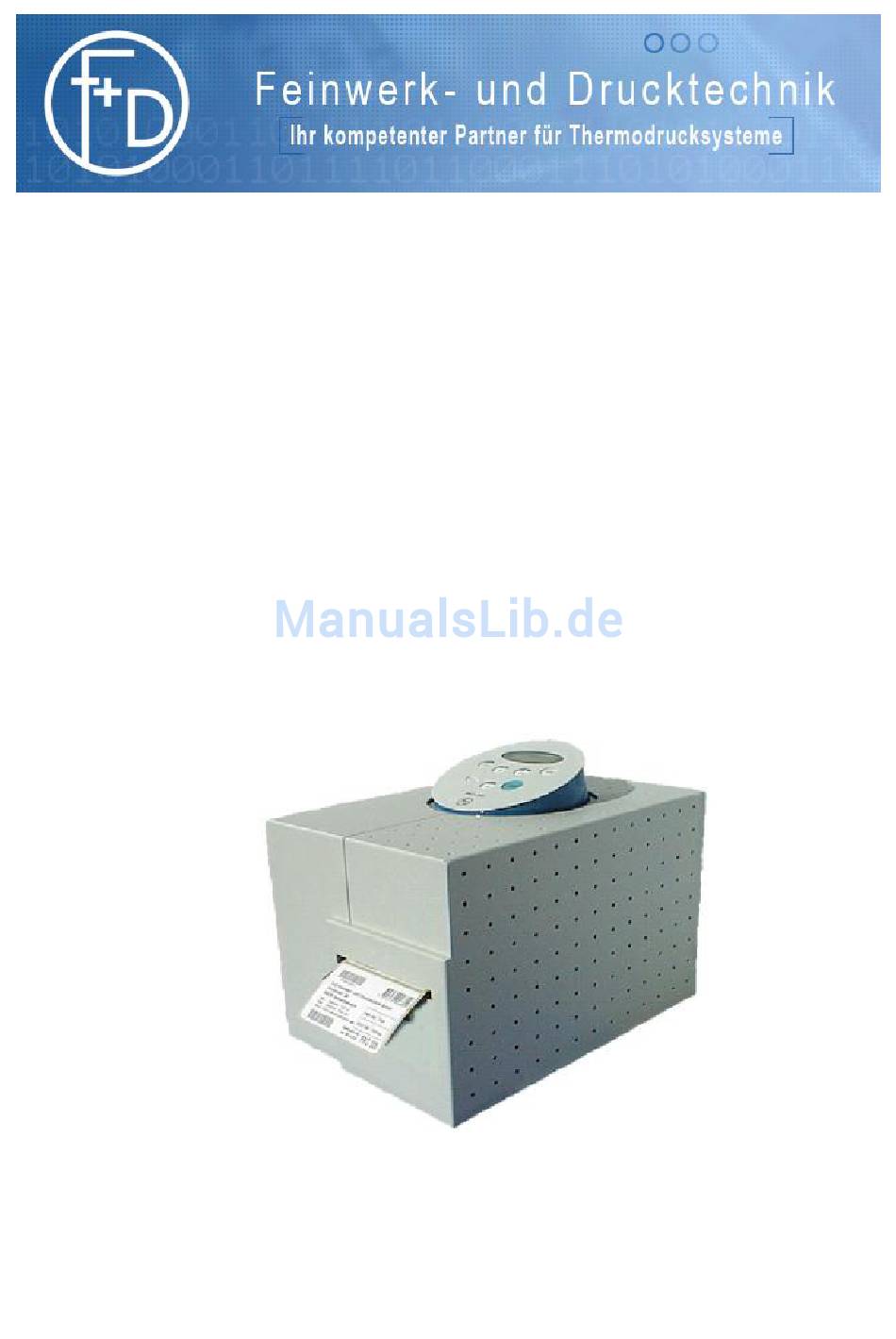

- Seite 1 Softwarehandbuch Ticketdrucker ITP 300...
-
Seite 3: Inhaltsverzeichnis
ITP 300 Softwarehandbuch ESC-Sequenzen Inhaltsverzeichnis ESC-Sequenzen .........................4 Erstellen von Etikettensätzen ....................4 1.1.1 Symbole und Konventionen....................4 1.1.2 Benutzung von Steuersequenzen..................5 1.1.3 Benutzung von Objektblöcken .....................5 1.1.4 Etikettensatzaufbau......................5 1.1.5 Beispiel für einen Etikettensatz....................6 Steuersequenzen........................7 1.2.1 Kopien ..........................7 1.2.2 Höhe...........................7 1.2.3 Breite ..........................7 1.2.4... -
Seite 4: Erstellen Von Etikettensätzen
ITP 300 Softwarehandbuch ESC-Sequenzen 1 ESC-Sequenzen Dieser Teil enthält die Druckerkommandos zum direkten Ansteuern des Druckers und ist in 4 Kapitel (Steuersequenzen, Objektsequenzen, Objekte und bevorzugte Sequenzen) unterteilt. 1.1 Erstellen von Etikettensätzen Hier wird der Aufbau eines Etikettensatzes und die Verwendung verschiedener Sequenzen erläutert. -
Seite 5: Benutzung Von Steuersequenzen
Objektblöcke bestimmen das eigentliche Druckbild, nachdem die Gerätekonfiguration abgeschlossen ist. Der ITP 300 verfügt über eine eigene Steuersprache, die nicht kompatibel zu anderen zeilenorientierten Matrixdruckern ist. Dafür bietet das Gerät eine große Auswahl an Gestaltungsmöglichkeiten zum Erstellen eines Layouts. Textzeilen, Barcodes und Logos können beliebig auf ein Etikett in verschiedener Form und Richtung gedruckt werden. -
Seite 6: Beispiel Für Einen Etikettensatz
ITP 300 Softwarehandbuch ESC-Sequenzen Objektblock Beschreibt das komplette Etiketten-Layout. Objektsequenz, Objekt Das Etiketten-Layout enthält Datenfelder unterschiedlichster Art. Eine Objektsequenz liefert einen Parameter zur Spezifikation dieses Feldes. Ein Objekt ist formal eine Objektsequenz und spezifiziert den Feldtyp (Text, Barcode, Logo/Linie/Rahmen). Diese muss immer an letzter Stelle in einem Objektblock stehen. -
Seite 7: Steuersequenzen
ITP 300 Softwarehandbuch ESC-Sequenzen 1.2 Steuersequenzen Aufbau: Steuerblock = { Steuersequenz 1 [Steuersequenz n] } n=[2...] Steuersequenz = { <ESC>x..<CR>} x=[a|b|...|z] Auf den nachfolgenden Seiten sind die einzelnen Steuersequenzen detailliert beschrieben. 1.2.1 Kopien Menüanwahl: LAYOUTPARAMETER / Kopien Steuersatz: <ESC>#d..<CR>... -
Seite 8: Transponderdaten
ITP 300 Softwarehandbuch ESC-Sequenzen 1.2.4 Transponderdaten Steuersatz: <ESC> u d.. ; d.. ; [HH ] <CR> Offset Länge Aktion Daten = Offset in Blöcke: 0 ... Anzahl Blöcke Offset = Länge in Byte: 0 ... Transpondergrösse Länge = r / w r ->... -
Seite 9: Objektsequenzen
ITP 300 Softwarehandbuch ESC-Sequenzen 1.3 Objektsequenzen Aufbau: Etikettensatz = { Steuerblock, Layoutblock, Steuerblock } Layoutblock = { <STX> Objektblock 1 [Objektblock n] <EOT> } n = [2...] Objektblock = { [Objektsequenz n] Objekt } n = [1...] Objektsequenz = { <ESC> X ... [<CR>] } X = [A|C|...|Z]... -
Seite 10: X-Vergrößerung
ITP 300 Softwarehandbuch ESC-Sequenzen Beispiel: <STX> <ESC>G50<ESC>I35<ESC>C1<ESC>T?arial08.sft;Y-Faktor 1 <ESC>G50<ESC>I70<ESC>C2<ESC>T?arial08.sft;Y-Faktor 2 <ESC>G50<ESC>I135<ESC>C3<ESC>T?arial08.sft;Y-Faktor 3 <EOT> 1.3.3 X-Vergrößerung Objektsequenz: <ESC> D d.. [<CR>] = 1 ... 255 : X-Vergrößerungsfaktor Beispiel: <ESC>D2 Default: Beispiel: <STX> <ESC>G50<ESC>I50<ESC>D1<ESC>T?arial08.sft;X-Faktor 1 <ESC>G50<ESC>I90<ESC>D2<ESC>T?arial08.sft;X-Faktor 2 <ESC>G50<ESC>I140<ESC>D3<ESC>T?arial08.sft;X-Faktor 3 <EOT> 1.3.4 Zeichenabstand Objektsequenz: <ESC>... -
Seite 11: Positionierung
ITP 300 Softwarehandbuch ESC-Sequenzen Zei ch en ab st and 1 Z e i c h e n a b s t a n d 2 Z e i c h e n a b s t a n d 3... -
Seite 12: Y-Koordinate
ITP 300 Softwarehandbuch ESC-Sequenzen 1.3.5.2 Y-Koordinate Objektsequenz: <ESC> I d.. [ ; y-Ausrichtung ] [<CR>] (Y - Koordinate) = 1 ... 6000 Anzahl Dots vom oberen Bildrand y-Ausrichtung linksbündig rechtsbündig zentriert Beispiel: <ESC>I10 1.3.6 Internes Logo Objektsequenz: <ESC> M s . -
Seite 13: Drehung
ITP 300 Softwarehandbuch ESC-Sequenzen ESC-Sequenz Erklärung nach jedem Etikett wird das relevante Ziffernfeld <ESC>Q1;1;0;4;3 um +1 fortgeschaltet. Führende Nullen werden ausgedruckt. Das relevante Ziffernfeld beginnt mit der 4. Stelle des betreffenden Text-, Barcodestrings und erstreckt sich über insgesamt 3 Ziffern. -
Seite 14: Variable Objekte
ITP 300 Softwarehandbuch ESC-Sequenzen 1.3.10 Variable Objekte Objektsequenz: <ESC> V a [<CR>] = Objekt-Name : 0-9 , A-Z , a-z (1 Zeichen) Beispiel: <ESC>V1 Jedes Text-Objekt kann als variabel definiert werden. Dies eröffnet die Möglichkeit, außerhalb des Layoutblocks diesem Objekt neuen Inhalt zuzuweisen, ohne dass das komplette Etikett neu übertragen werden muss. -
Seite 15: Bildhintergrund
Ein Objekt wird über eine spezielle Objektsequenz definiert. Diese Angabe muss immer als letzte Objektsequenz in einem Objektblock stehen. Die Angaben in den voranliegenden Objektsequenzen beziehen sich auf dieses Objekt. Der ITP 300 unterscheidet folgende Objekte: <ESC> T ... TEXT-Objekt <ESC>... -
Seite 16: Text - Objekt
ITP 300 Softwarehandbuch ESC-Sequenzen 1.4.1 Text – Objekt Text-Objekte werden definiert durch Angabe des Zeichenfonts und des betreffenden Zeichenstrings. Bei falscher oder fehlender Font-Angabe wird als Ersatztyp Courier selektiert. Über das Menü ZEICHENSATZ-LCD / TABELLE kann zwischen ANSI-, ASCII- oder multilingualer Zeichensatztabelle gewählt werden. -
Seite 17: Logo - Objekt
ITP 300 Softwarehandbuch ESC-Sequenzen 1.4.2 Logo - Objekt Objektsequenz: <ESC> L d.. ; d.. ; l ; HH <CR > Breite Höhe Logodaten Logo-Breite : Anzahl Dots in X-Richtung Breite Logo-Höhe : Anzahl Dots in Y-Richtung Höhe Logotyp (kleines L) Logodaten in Binärform... -
Seite 18: Barcode - Objekt
ITP 300 Softwarehandbuch ESC-Sequenzen 1.4.3 Barcode - Objekt 1.4.3.1 Einführung Barcode-Objekte können durch eine Vielzahl an Parametern in Form und Funktion gestaltet werden. In der nachfolgenden Skizze sind diese Parameter veranschaulicht. Positionsparameter: <ESC> G ... <ESC> I ... Kontrollinie Barcodehöhe... - Seite 19 ITP 300 Softwarehandbuch ESC-Sequenzen Parameter für Barcodeteil: H d.. Höhe des Barcodes in Anzahl Dots (1/12 mm ) Ersatzwert: H120 B d.. Breite für ein schmales Element in Anzahl Dots Ersatzwert: B3 R 2 | 3 | 5 Ratio = Verhältnis von breitem Element zu schmalem Element...
-
Seite 20: Barcode
ITP 300 Softwarehandbuch ESC-Sequenzen 1.4.3.2 Barcode: Code 2 of 5 Interleaved Objektsequenz: <ESC> BC_2o5_IL ; [ Parameter ; ... ] > Barcodedaten [ CR ] Parameter : Barcode: H 1 ... 1000 Barcodehöhe in Anzahl Dots Ersatzwert: H120 B 1 ... 99... -
Seite 21: Barcode
ITP 300 Softwarehandbuch ESC-Sequenzen Ratio Randzeichen zusammen Nutzzeichen, Prüfzeichen R 2:1 R 3:1 R 5:2 Beispiel: Code 2 of 5 Interleaved <STX> <ESC>G50<ESC>I40<ESC>R0 <ESC>BC_2o5_I;H70;K0;B3;R3;Z1;T?arial08.sft;F2;P1;>12345678 <EOT> ‹e{-CT› 12345678 1.4.3.3 Barcode: Code 2 of 5 Industrial Objektsequenz: <ESC> BC_2o5_ID ; [ Parameter ; ... ] > Barcodedaten [ CR ] Siehe Code 2 of 5 Interleaved. -
Seite 22: Barcode
ITP 300 Softwarehandbuch ESC-Sequenzen Keine Subscriptzeile drucken Ersatzwert: P1 Barcodedaten : gültig: 0 - 9 , A - Z , Leerzeichen - . $ / + % Anzahl: beliebig, je nach Druckfläche Symbolaufbau, Symbolbreite: Ruhezone, Randzeichen, Nutzzeichen, [Prüfzeichen], Randzeichen, Ruhezone Ruhezone: Freifeld, Breite mind. - Seite 23 ITP 300 Softwarehandbuch ESC-Sequenzen C 1 ... 255 Y-Faktor Ersatzwert: C1 D 1 ... 255 X-Faktor Ersatzwert: D1 F 1 ... 255 Zeichenabstand in Anzahl Dots Ersatzwert: F1 P -99 .. +99 Abstand zum Barcode Bezugspunkt ist die letzte Dotlinie des Barcodesymbols. Ein negativer Wert platziert die Subscriptzeile in das Barcodesymbol hinein, positive Werte entfernen die Subscriptzeile vom Barcode.
-
Seite 24: Besondere Sequenzen
ITP 300 Softwarehandbuch ESC-Sequenzen 1.5 Besondere Sequenzen 1.5.1 Statusmeldung Der Drucker sendet seinen aktuellen Status, sofern nicht gerade ein Ausdruck erfolgt. Jede Ausgabezeile wird mit <CR><LF> beendet. Statusanforderung, mit <ESC>!<ENQ> (<ENQ>=05h bzw. CTRL/E): ITP300-S01/V1.00 -Programm-Version - Drucker-Status (ss) #0000 - Etikettenanzahl *65536 - Noch verfügbarer Eingabespeicher... -
Seite 25: Anhang
ITP 300 Softwarehandbuch Anhang 2 Anhang 2.1 Anhang B: Befehlsübersicht 2.1.1 Steuersequenzen Steuerblock = {Steuersequenz 1 [Steuersequenz n]} n=[2...] Steuersequenz = {<ESC>x..<CR>} x=[a|b|...|z] Steuersequenz Funktion Seite <ESC> b d.. [;d..] <CR> Bildhöhe <ESC> c d.. <CR> Bildbreite <ESC> u d.. -
Seite 26: Objektsequenzen
ITP 300 Softwarehandbuch Anhang 2.1.3 Objektsequenzen Layoutblock = { <STX> Objektblock 1 [Objektblock n] <EOT> } n = [2...] Objektblock = { [Objektsequenz n] Objekt } n = [1...] Objektsequenz = { <ESC> X ... [<CR>] } X = [A|C|...|Z] Objekt = { <ESC>... - Seite 27 F+D Feinwerk- und Drucktechnik GmbH Kirchenstr. 38 69239 Neckarsteinach Tel. 06229 / 700-0 Fax. 06229 / 700-67 Mail: hotline@FuDdruck.de Web: www.FuDdruck.de Copyright by F+D 3092.01.999.90.06 Technische Änderungen vorbehalten...
