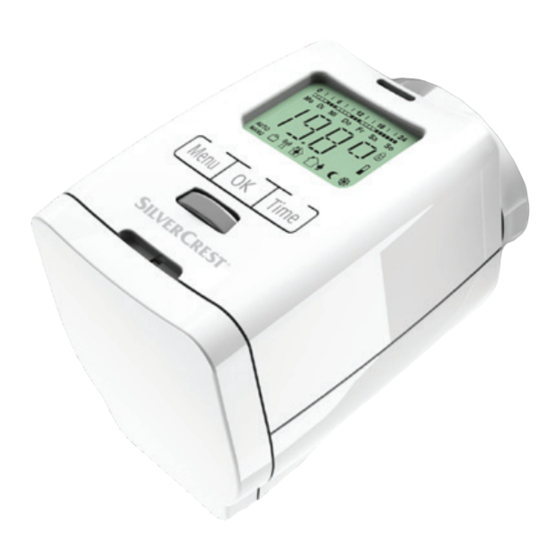

Silvercrest RT2000 Bedienungshinweise Und Sicherheitshinweise
  1. Anleitungen
  2. Marken
  3. Silvercrest Anleitungen
  4. Messgeräte
  5. RT2000
  6. Bedienungshinweise und sicherheitshinweise

Silvercrest RT2000 Bedienungshinweise Und Sicherheitshinweise

Vorschau ausblenden Andere Handbücher für RT2000:
Inhaltsverzeichnis

Werbung

Quicklinks

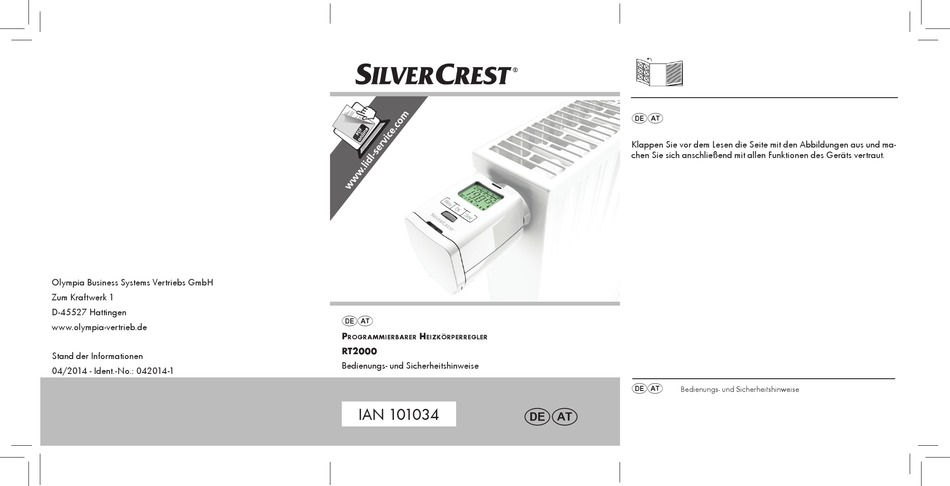

Olympia Business Systems Vertriebs GmbH
Zum Kraftwerk 1
D-45527 Hattingen
www.olympia-vertrieb.de
Stand der Informationen
04/2014 - Ident.-No.: 042014-1
DA
P
H
rogrammierbarer
eizkörPerregler
rT2000
Bedienungs- und Sicherheitshinweise
IAN 101034
DA
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und ma-
chen Sie sich anschließend mit allen Funktionen des Geräts vertraut.
DA
Bedienungs- und Sicherheitshinweise
DA

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Silvercrest RT2000

Inhaltszusammenfassung für Silvercrest RT2000

  • Seite 1 Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und ma- chen Sie sich anschließend mit allen Funktionen des Geräts vertraut. Olympia Business Systems Vertriebs GmbH Zum Kraftwerk 1 D-45527 Hattingen www.olympia-vertrieb.de rogrammierbarer eizkörPerregler rT2000 Stand der Informationen Bedienungs- und Sicherheitshinweise 04/2014 - Ident.-No.: 042014-1 Bedienungs- und Sicherheitshinweise IAN 101034...
  • Seite 2 USB-Schnittstelle AUTO- bzw. MANU-Modus aktiv Taste – führt ins Hauptmenü (ausgehend von der Lieferumfang: MENU Standardanzeige); innerhalb des Menüs führt ein Tastendruck jeweils eine Menüebene zurück Programmierbarer Heizkörperregler RT2000 Taste – Bestätigung von Einstellungen Kupplungsring Taste – Timerfunktion TIME Stellrad...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Einleitung ����������������������������������������������7 Allgemeine Funktion Bestimmungsgemäße Verwendung Bedien- und Anzeigeelemente Einstellungen Technische Daten Lieferumfang Sicherheitshinweise ����������������������������� 13 Sicherheitshinweise zu Batterien Batterien einlegen/wechseln ���������������15 Datum und Uhrzeit einstellen ���������������17 Montage ��������������������������������������������� 18 Alten Thermostatkopf demontieren Adapter für Danfoss Demontage ����������������������������������������� 23 Adaptieren ������������������������������������������...
  • Seite 4 Fensterfunktion Urlaubsfunktion Tastensperre Heizpause Stand-by (LC-Display) Sommer-/Winterzeit Versionsnummer Zurücksetzen auf Werkseinstellung Frostschutzfunktion Kalkschutzfunktion optionales Zubehör ����������������������������� 37 USB-Programmierstick Fehlerbehebung und Wartung �������������38 Reinigung �������������������������������������������� 39 Entsorgung ������������������������������������������ 40 Garantie ���������������������������������������������� 42 Hersteller �������������������������������������������� 44...

  • Seite 5: Einleitung

    Bedienungsanleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Geräts an Dritte mit aus. Allgemeine Funktion Mit dem programmierbaren Heizkörperreg- ler RT2000 mit vorprogrammiertem, individu- ell einstellbaren Heiz- und Sparzeiten ist es möglich, die Raumtemperatur zeitgesteuert zu regulieren. Das Gerät bewegt ein Ven-...

  • Seite 6: Bestimmungsgemäße Verwendung

    – ohne Ablassen von Heizungswasser odereinenEingriffindasHeizungssystem. Bestimmungsgemäße Verwendung Der programmierbare Heizkörperregler RT2000 - im Folgenden: Gerät - dient dem Regulieren eines gängigen Heizkörperven- tils. Betreiben Sie das Gerät nur in Innen- räumen. Jeder andere Einsatz als in dieser Bedienungsanleitung beschrieben ist nicht bestimmungsgemäß...

  • Seite 7: Bedien- Und Anzeigeelemente

    Bedien- und Anzeigeelemente Heizzeiten USB-Schnittstelle AUTO- bzw. MANU-Modus aktiv 4a Taste – führt ins Hauptmenü (aus- MENU gehend von der Standardanzeige); innerhalb des Menüs führt ein Tasten- druck jeweils eine Menüebene zurück 4b Taste – Bestätigung von Einstellun- 4c Taste –...

  • Seite 8: Einstellungen

    Einstellungen Mit der Taste gelangen Sie in das MENU Menü für die Einstellungen. Die verschiede- nen Punkte können Sie mit dem Stellrad aus- wählen. Mit der Taste wählen Sie einen Menüpunkt aus, mit dem Stellrad können Sie die entsprechenden Parameter verändern. Mit der Taste bestätigen Sie eine Ein- gabe, mit der Taste...
  • Seite 9 Adaptierung zur Ventilanpassung ADAP Urlaubsfunktion URLA Installationsfunktion (Gerät nur INST in dieser Position auf Kupplungs- ring aufstecken) Temperaturanpassung an örtliche OFFS Gegebenheiten (bzw. subjektives Temperaturempfinden) Stand-by-Modus STBY Sommer-/Winterzeit Versionsnummer VERS...

  • Seite 10: Technische Daten

    Technische Daten Modell RT2000 Versorgungsspannung 3 VDC max. Stromaufnahme 100 mA Batterien 2 x Mignon, 1,5V Batterielebensdauer ca. 1 Jahr Display LC-Display Abmessungen (mm) 58 x 71,5 x 90 Anschluss M30 x 1,5 Umgebungstemperatur +5 bis +55°C Oberflächentemperatur max. +90°C (am Heizkörper)

  • Seite 11: Lieferumfang

    Lieferumfang Programmierbarer Heizkörperregler RT2000 Kupplungsring Adapter (Danfoss RA, Danfoss RAV, Danfoss RAVL) Bedienungsanleitung Batterien (Typ Mignon, AA), 1,5V Sicherheitshinweise LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpa- ckungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzenhäufigdieGefahren.Halten...

  • Seite 12: Sicherheitshinweise Zu Batterien

    ÖffnenSiedasGerätnicht,es enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall schicken Sie das Gerät an den Service. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verrin- gerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwie- sen wurden und die daraus resultierenden...

  • Seite 13: Batterien Einlegen/Wechseln

    aufzuladen, schließen Sie sie nicht kurz und /oderöffnenSiesienicht.Überhitzung, Brandgefahr oder Platzen können die Folge sein. Werfen Sie Batterien niemals in Feuer oder Wasser. Die Batterien können explodie- ren. Auslaufende Batterien können das Gerät beschädigen. Seien Sie beim Umgang mit beschädigten oder auslaufenden Batterien besonders vorsichtig und verwenden Sie Schutzhandschuhe.
  • Seite 14 in das Batteriefach einlegen (Markierung im Batteriefach beachten). Sachschaden! Sachschaden am Gerät durch verpoltes Einle- gen von Batterien. Beachten Sie beim Einlegen der Batterien die korrekte Ausrichtung der Polung. Batteriefachdeckel aufsetzen. □ Die Lebensdauer neuer Batterien beträgt □ ca. 1 Jahr. Das Batteriesymbol erscheint, wenn die Batterien ausgewechselt werden müssen.

  • Seite 15: Datum Und Uhrzeit Einstellen

    Datum und Uhrzeit einstellen Nach dem Einlegen der Batterien blinkt die Jahreszahl. Stellen Sie Datum und Uhrzeit ein. Mit dem Stellrad Jahreszahl einstellen. □ bestätigen. Mit dem Stellrad Monat einstellen. □ bestätigen. Mit dem Stellrad Tag einstellen. □ bestätigen. Mit dem Stellrad Stunde einstellen. □...

  • Seite 16: Montage

    Das Gerät stellt automatisch auf Sommer- und Winterzeit um. Der Menüpunkt jederzeit im Menü aus- wählbar� Sie können auch zu einem späteren Zeitpunkt über den Menüpunkt Datum und Uhrzeit einstellen� Montage Verbrennungen durch heißes Heizkörperventil! Berührung kann zu Verbrennungen an der Hand führen.
  • Seite 17 lassenvonHeizungswasseroderEingriffin das Heizungssystem erfolgen. Spezialwerk- zeug oder ein Abschalten der Heizung sind nicht erforderlich. Der im Lieferumfang ent- haltene Kupplungsring ist universell einsetz- bar und ohne Zubehör passend für alle Ven- tile mit dem Gewindemaß M30 x 1,5 mm der gängigsten Hersteller wie z.B. - Heimeier - MNG - Junkers...

  • Seite 18: Alten Thermostatkopf Demontieren

    Durch die im Lieferumfang enthaltenen Ad- apter ist der programmierbare Heizkörper- regler auf Danfoss RA-, Danfoss RAV- und Danfoss RAVL–Ventile montierbar. Alten Thermostatkopf demontieren Drehen Sie den Thermostatkopf auf den □ Höchstwert (11). Der Thermostatkopf drückt jetzt nicht mehr auf die Ventilspindel und kann so leichter de- montiert werden (siehe Abb.
  • Seite 19 Zur Montage auf Ventile von Danfoss ist ei- ner der beiliegenden Adapter erforderlich. Die Zuordnung des passenden Adapterrings zum entsprechenden Ventil entnehmen Sie bitte den Abbildungen (2 - 4). Die Ventilkörper von Danfoss weisen umlau- fend längliche Einkerbungen (13) auf, die einen besseren Sitz des Adapters nach dem Aufrasten gewährleisten.
  • Seite 20 ggf. einen Schraubendreher, um den entspre- chenden Adapter im Bereich der Schraube leicht aufzubiegen. Nach dem Aufrasten auf den Ventilkörper □ befestigen Sie den entsprechenden Adap- ter bitte mit der beiliegenden Schraube und Mutter (siehe Abb. 2, 3). Rasten Sie den zum Ventil passenden □...

  • Seite 21: Demontage

    Demontage Verbrennungen durch heißes Heizkörperventil! Berührung kann zu Verbrennungen an der Hand führen. Heizkörper vor der Montage, Demontage oder Fehlerbehebung des Geräts abkühlen lassen! Arbeitshandschuhe tragen! Gerät auf den Temparaturbereich stel- □ len. Einige Sekunden warten, bis das Ventil □ vollständiggeöff  netist.

  • Seite 22: Adaptieren

    Klickverschluss zu lösen. Gerät vom Ventil bzw. Adapter abziehen. □ Wenn Sie einen Adapter verwendet haben, drehen Sie diesen vom Ventil ab und bewahren Sie den Adapter auf� Adaptieren Das Gerät passt sich dem Hub Ihres Ventilun- terteils an. Hierzu wird das Ventil mehrfach geöffnetundgeschlossen,umdiejeweili- gen Endpunkte zu erlernen.

  • Seite 23: Betriebsmodi

    Betriebsmodi MANU-Modus Im Betriebsmodus MANU regelt das Gerät auf die per Hand (am Stellrad) eingestellte Temperatur. AUTO-Modus Im Betriebsmodus AUTO regelt das Gerät entsprechend dem eingestellten Zeitpro- gramm zwischen zwei Temperaturen: Komforttemperatur (in der Werkseinstel lung: 21 °C) Spartemperatur (in der Werkseinstel - lung 16 °C) Die Heiz- und Sparzeiten können durch das frei einstellbare Zeitprogramm festgelegt...

  • Seite 24: Komforttemperatur

    Werkseitig sind folgende Vor einstellungen programmiert: Komforttemperatur (Werkseinstellung: 1. Heizzeit um 07:00 Uhr) Spartemperatur (Werkseinstellung: 1. Sparzeit um 22:00 Uhr) Heiz- und Sparzeiten einstellen Mit dem Gerät können Sie pro Tag 4 Heiz- und 4 Sparzeiten einstellen – für jeden Tag einzeln oder für mehrere Tage im Block.

  • Seite 25: Individuelles Programm Einstellen

    Freitag T 1–6 = gleiches Programm Montag bis Samstag T 1–7 = gleiches Programm Montag bis Sonntag Bei nicht programmierten Tagen bleiben die Werkseinstellungen aktiv. Individuelles Programm einstellen drücken. Taste □ MENU Mit dem Stellrad den Menüpunkt □ wählen. Mit bestätigen.

  • Seite 26: Komfort- Und Spartemperatur Einstellen

    Jetzt können Sie ggf. eine 2., 3. und 4. Heiz-/Sparzeit eingeben. Wenn Sie keine weitere Heiz-/Sparzeit einstellen möchten, bestätigen Sie die Anzeige mit der Taste � Im Display erscheint der nächste zu pro- grammierende Tag. Gehen Sie wie zuvor be- schrieben vor.

  • Seite 27: Bereich : 8 °C, Frostschutzfunktion Aktiv

    Mit dem Stellrad Komforttemperatur ein- □ stellen. Mit bestätigen. Mit dem Stellrad Spartemperatur einstel- □ len. Mit bestätigen. Bereich : 8 °C, Frostschutzfunktion ak- Bereich :Ventilvollgeöffnet Timerfunktion Die Timerfunktion rufen Sie über die Ti- mer-Taste auf. Mit dieser Funktion wird eine beliebige Temperatur für einen bestimm- ten Zeitraum eingestellt.

  • Seite 28: Fensterfunktion

    abweichen. Für diesen Fall muss die vom Ge- rät ermittelte Temperatur justiert werden. Taste drücken. □ MENU Mit dem Stellrad den Menüpunkt aus- □ wählen. Mit bestätigen. Im Display blinkt die Gradeinstellung Mit dem Stellrad gewünschte Anpas- □ sung der subjektiven Temperatur (von -5 bis +5 °C) einstellen.

  • Seite 29: In Den Werkseinstellungen Bleibt Das Ventil Für 10 Minuten Geschlossen

    drücken. Taste □ MENU Mit dem Stellrad den Menüpunkt □ auswählen. Mit bestätigen. MitdemStellraddieEmpfindlichkeit □ einstellen ( =hoheEmpfindlichkeit, =mittlereEmpfindlichkeit(Standardein- stellung), =niedrigeEmpfindlichkeit). bestätigen. Mit dem Stellrad die Zeit (10 Min. - □ 60 Min.) auswählen, für die das Ventil geschlossen bleiben soll. Mit bestä- tigen.

  • Seite 30: Urlaubsfunktion

    Urlaubsfunktion Für die Zeit Ihrer Abwesenheit können Sie eine frei wählbare Temperatur bestimmen. Anschließend ist das von Ihnen eingestellte Programm wieder aktiv. drücken. Taste □ MENU Mit dem Stellrad den Menüpunkt □ auswählen. Mit bestätigen. Mit dem Stellrad das Ende der Urlaubs- □...

  • Seite 31: Tastensperre

    Tastensperre Aktivieren Sie die Tastensperre. Tasten gleichzeitig ca. 2 Sek. □ gedrückt halten. Das Symbol erscheint im Display. Deaktivieren Sie die Tastensperre, wenn Sie das Gerät wieder nutzen wollen. Tasten gleichzeitig ca. 2 Sek. □ gedrückt halten. Das Symbol erlischt und die Tastensperre ist deaktiviert.

  • Seite 32: Stand-By (Lc-Display)

    Der Verkalkungsschutz wird weiter durchgeführt� Das Ventil ist geschlossen und arbeitet ohne Zeitpro- gramm� HINWEIS: Wechseln Sie am Ende der Heizpause in den Modus AUTO� Stand-by (LC-Display) Taste drücken. □ MENU Mit dem Stellrad den Menüpunkt aus- □ wählen. Mit bestätigen.

  • Seite 33: Display Wieder Aktiviert

    Display wieder aktiviert� Diese Einstellung schont die Batterielebensdauer� Sommer-/Winterzeit Taste drücken. □ MENU Mit dem Stellrad den Menüpunkt DST aus- □ wählen. Mit bestätigen. Mit dem Stellrad die Einstellung □ auswählen. Einstellung mit der Taste bestätigen. □ Versionsnummer Taste drücken. □...

  • Seite 34: Zurücksetzen Auf Werkseinstellung

    Zurücksetzen auf Werkseinstellung drücken. Taste □ MENU Mit dem Stellrad den Menüpunkt wäh- □ len. Mit bestätigen. blinkt, mit der Taste bestätigen. □ Das Gerät ist auf die Werkseinstellungen zurückgesetzt und befindet sich wieder im Ausliefe- rungszustand� Frostschutzfunktion Diese Funktion ist automatisch aktiv. Sinkt die Temperaturaufunter6°C,öffnetdasGerät das Ventil so lange, bis die Temperatur wie- der auf über 8 °C steigt.

  • Seite 35: Kalkschutzfunktion

    Kalkschutzfunktion Diese Funktion ist automatisch aktiv. Das Ge- rät führt 1 x wöchentlich (Freitagvormittag) eine Kalkschutzfahrt durch, um ein Verkalken der Heizkörperventile zu vermeiden. optionales Zubehör USB-Programmierstick Sie können den komfortablen USB-Program- mierstick nutzen, um Ihre individuellen Heiz- und Sparzeiten auf alle installierten Heizkör- perregler in Ihrem Haus zu übertragen.

  • Seite 36: Fehlerbehebung Und Wartung

    Fehlerbehebung und Wartung Fehler Ursache Lösung Batte- Batterieleis- Batterien wech- riesymbol tung zu ge- seln. ring. Keine Adap- Gerät korrekt tion möglich. am Heizkörper Gerät nicht montiert? Gerät korrekt an gemäß Anwei- Heizkörper sung montieren. montiert. Ventilhub zu Ventilstößel per kurz oder Hand mehr- Batterie-...

  • Seite 37: Reinigung

    Keine Ventil- Ventilstößel frei bewegung beweglich? Ven- möglich. tilstößel ggf. gangbar ma- chen. Durch Drücken einer beliebi- gen Taste wird die Fehleran- zeige im Display gelöscht und das Gerät automatisch neu adaptiert. Reinigung Reinigen Sie das Gerät regelmäßig mit ei- nem trockenen, fusselfreien Tuch.

  • Seite 38: Entsorgung

    Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstel- len entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung. Werfen Sie Ihr Gerät, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu.
  • Seite 39 Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006 / 66 / EC recycelt werden. Geben Sie Batterien und / oder das Gerät über die angebotenen Sam- meleinrichtungen zurück. Umweltschäden durch falsche Entsorgung der Batterien! Batterien dürfen nicht über den Haus- müll entsorgt werden.

  • Seite 40: Garantie

    Garantie ACHTUNG! WICHTIGE GARANTIEUN- TERLAGE! BITTE UNBEDINGT AUFBEWAH- REN! Lieber Kunde, wir freuen uns, dass Sie sich für ein Quali- tätsprodukt entschieden haben. Sollte sich an Ihrem Gerät wider Erwarten ein techni- sches Problem ergeben, beachten Sie bitte folgende Punkte: –...
  • Seite 41 Oft kann unser Fachpersonal telefonisch weiterhelfen. service�de@gsl-servicenet�de service�at@gsl-servicenet�de Kann jedoch der Fehler telefonisch nicht be- seitigt werden, bitten wir Sie, das Gerät in der Originalverpackung an folgende An- schrift zu senden: GSL mbH Am Weimarer Berg 6 99510 Apolda Germany Garantiereparaturen können nur mit beige- fügtem Kaufbeleg erfolgen.

  • Seite 42: Hersteller

    Hersteller Olympia Business Systems Vertriebs GmbH Zum Kraftwerk 1 45527 Hattingen www.olympia-vertrieb.de IAN 101034...
