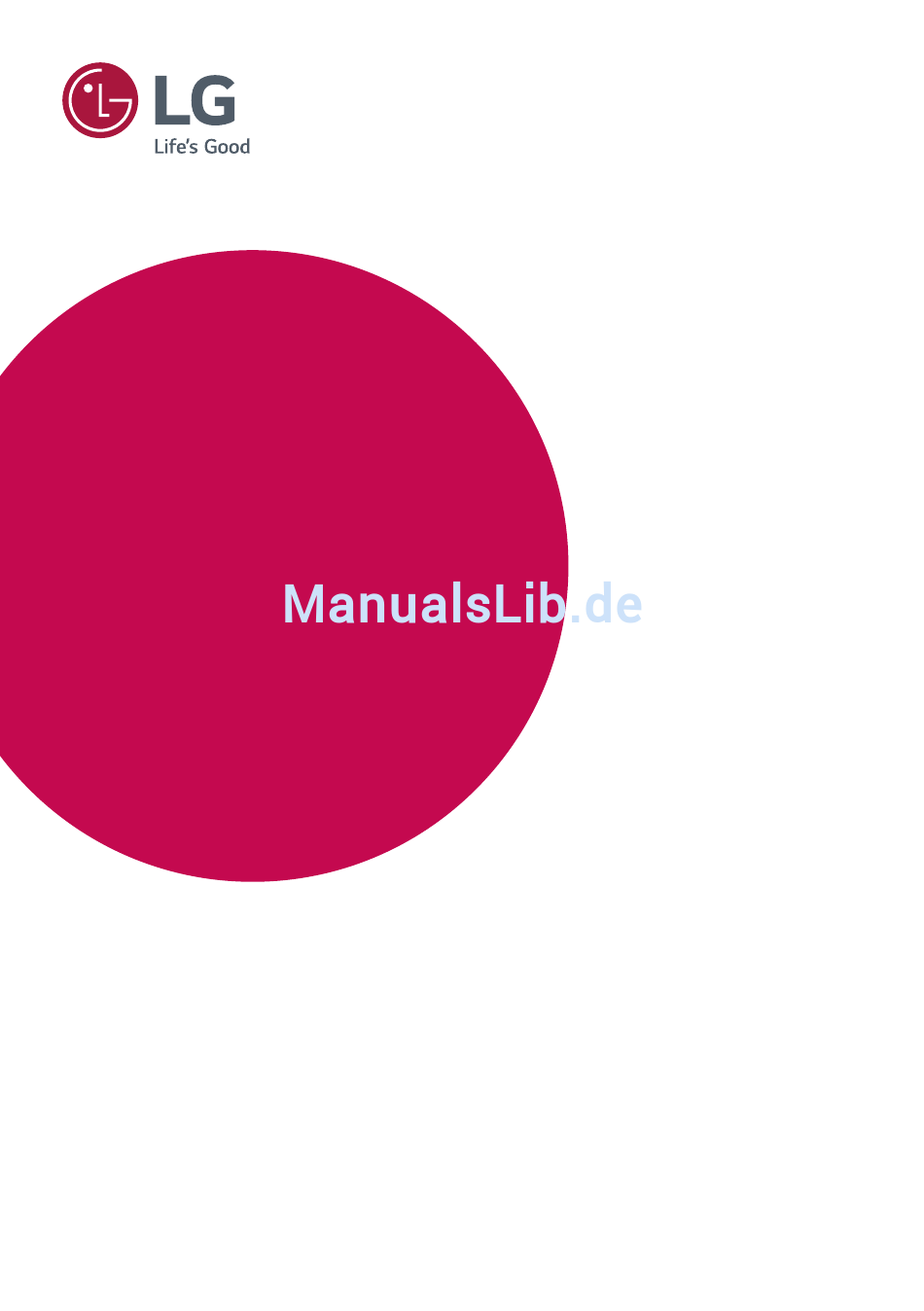

- Seite 1 LG (MONITOR SIGNAGE) Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. 42SH7DB 49SH7DB 55SH7DB www.lg.com Copyright © 2017 LG Electronics Inc. Alle Rechte vorbehalten.
-
Seite 2: Inhaltsverzeichnis
MONTAGE UND VORBEREITUNG Optionales Zubehör Teile und Tasten Anschließen des Standfußes Anschließen der Lautsprecher Anschließen des IR- und Lichtsensors Portrait Layout Anbringung und Entfernung der LG- Logohalterung Installation an einer Wand FERNBEDIENUNG Anzeigen des Gerätenamens eines an einen Eingang angeschlossenen Geräts Menü... -
Seite 3: Sicherheitsvorkehrungen
Staub oder Feuchtigkeit kann zu Stromschlägen, Feuer oder Aussehen deutlich beeinträchtigt werden. Wenden Sie sich vor der Produktschäden führen. Montierung an LG oder einen qualifizierten Techniker. Stellen Sie das Gerät • Wenn es nach Rauch riecht, andere Gerüche wahrzunehmen oder merkwürdige nicht an staubigen, sehr warmen oder kalten bzw. -
Seite 4: Sicherheitshinweise Zum Netzadapter Und Zur Verhinderung Von Stromunfällen
Ist die Verbindung zu locker, besteht Brand- und Stromschlaggefahr. zugänglich sein. • Verwenden Sie nur die mitgelieferten Netzkabel und Netzadapter oder solche, die von LG Electronics, Inc. genehmigt wurden. • Solange dieses Gerät an eine Netzsteckdose angeschlossen ► ist, wird es weiterhin mit Netzstrom versorgt, selbst wenn es ►... -
Seite 5: Vorsichtsmaßnahme Beim Bewegen Des Produkts
Vorsichtsmaßnahme beim Bewegen des Produkts • Ziehen Sie vor der Reinigung des Gerätes den Netzstecker ab und ► wischen Sie es vorsichtig mit einem weichen Tuch ab, um Kratzer zu vermeiden. Zur Reinigung kein feuchtes Tuch verwenden WARNUNG und kein Wasser und andere Flüssigkeiten direkt auf das Gerät •... -
Seite 6: Lizenz
Lizenz Je nach Modell wird eine andere Lizenz unterstützt. Weitere Informationen zur Lizenz erhalten Sie unter www. lg.com. Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern. -
Seite 7: Montage Und Vorbereitung
• SuperSign SW und Benutzerhandbuch - Herunterladen von der Website von LG Electronics: - Besuchen Sie die Website von LG Electronics (http://partner.lge.com), und laden Sie die neueste Software für Ihr Modell herunter. Optionales Zubehör Optionale Zubehörteile zur Produktverbesserung können ohne vorherige Ankündigung geändert und neue Zubehörteile hinzugefügt werden. - Seite 8 KT-OPSA Schrauben Verbindungskabel Netzkabel Card (Leitfaden für die Einrichtung) OPS-Kit AN-WF500 KT-SP0 Wi-Fi-Dongle-Kit Pixelsensor-Kit HINWEIS • Kabelhalter/Kabelbinder sind in einigen Ländern und für einige Modelle möglicherweise nicht verfügbar. • Für bestimmte Modelle ist optionales Zubehör verfügbar. Kaufen Sie dieses bei Bedarf separat. •...
-
Seite 9: Teile Und Tasten
Teile und Tasten Anschließen des Standfußes - Die Abbildung kann je nach Modell abweichen. - Nur für bestimmte Modelle. - Die Abbildung kann je nach Modell abweichen. Bildschirmtasten • Ändert die Eingangsquelle. • Öffnet und schließt die Hauptmenüs und speichert Ihre Eingaben. •... -
Seite 10: Anschließen Der Lautsprecher
Anschließen der Lautsprecher HINWEIS • Schalten Sie das Gerät aus, bevor Sie das Kabel - Nur für bestimmte Modelle. entfernen. Das Anschließen oder Entfernen - Die Abbildung kann je nach Modell abweichen. des Lautsprecherkabels bei angeschaltetem Gerät kann dazu führen, dass der Ton nicht S chließen Sie vor dem Installieren der funktioniert. -
Seite 11: Portrait Layout
Portrait Layout Wenn Sie die Installation im Portrait Layout durchführen, drehen Sie den Monitor im Uhrzeigersinn um 90 Grad (wenn Sie dem Bildschirm zugewandt sind). Verwenden des Kensington-Schlosses (Diese Funktion steht nicht bei allen Modellen zur Verfü gung.) Der Anschluss des Kensington-Sicherheitssystems befindet sich an der Rückseite des Monitors. -
Seite 12: Anbringung Und Entfernung Der Lg-Logohalterung
Schraubenziehers. LG-Logohalterung Nehmen Sie nach dem Entfernen der Nehmen Sie nach dem Entfernen der Schrauben auch das LG-Logo ab. Führen Sie Schrauben auch das LG-Logo ab. Bringen Sie die Schritte in umgekehrter Reihenfolge durch, die LG-Logohalterung mit zwei Schrauben an wenn Sie das LG-Logo wieder anbringen. -
Seite 13: Installation An Einer Wand
Wenn Sie den Monitor an einer Decke oder Wandschräge montieren, kann er herunterfallen und es kann dadurch zu Verletzungen führen. Verwenden Sie eine zugelassene Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal, um Unterstützung beim Anbau zu erhalten. - Seite 14 Befestigen des Monitors an der Wand (optional) (Das Verfahren kann je nach Modell abweichen.) Setzen Sie die Ringschrauben oder Halterungen und Schrauben an der Rückseite des Monitors ein, und ziehen Sie sie fest. - Wenn an den Ringschraubenpositionen bereits Schrauben eingesetzt sind, entfernen Sie zunächst die anderen Schrauben.
-
Seite 15: Fernbedienung
FERNBEDIENUNG Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, um den Monitor bestimmungsgemäß verwenden zu können. Um die Batterien einzulegen, öffnen Sie das Batteriefach, legen Sie die Batterien (1,5 V AAA) mit dem - und -Pol entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach. - Seite 16 PSM Auswahl des „Picture Mode“ (Bildmodus). INFO Zeigt Informationen zum Eingang an. W.BAL Öffnet das Menü „White Balance“ (Weißabgleich). SETTINGS Öffnen der Hauptmenüs oder Speichern Ihrer Eingaben und Beenden von Menüs. S.MENU SuperSign-Menütaste (Bei manchen Modellen wird diese Funktion möglicherweise nicht unterstützt.) Navigationstaste Navigiert durch Menüs und Einstellungen.
-
Seite 17: Anzeigen Des Gerätenamens Eines An Einen Eingang Angeschlossenen Geräts
Anzeigen des Gerätenamens Menü zur Anpassung des eines an einen Eingang Weißabgleichs angeschlossenen Geräts Drücken Sie die Taste W.BAL auf der Fernbedienung. Zeigen Sie an, welches Gerät an welchen externen Eingang angeschlossen ist. • R-Verstärkung: Stellt den Rotton ein. Je höher der Grad, desto röter erscheint der Bildschirm. -
Seite 18: Herstellen Von Verbindungen
HERSTELLEN VON VERBINDUNGEN Sie können verschiedene externe Geräte mit dem Monitor verbinden. Ändern Sie den Eingangsmodus, und wählen Sie das externe Gerät aus, das Sie anschließen möchten. Weitere Informationen zum Anschluss eines externen Geräts entnehmen Sie bitte dem Handbuch des betreffenden Geräts. - Seite 19 HINWEIS • Die bestmögliche Bildqualität erzielen Sie bei Verwendung des Monitors mit einem HDMI-Anschluss. • Verwenden Sie abgeschirmte Schnittstellenkabel mit Ferritkern, z. B. DVI-D-Kabel, die den technischen Standarddaten des Produkts entsprechen. • Wenn Sie den Monitor einschalten, wenn dieser kalt ist, kann das Bild flackern. Dies ist normal. •...
-
Seite 20: Verketten Von Monitoren
Verketten von Monitoren Um verschiedene, miteinander verbundene Produkte zu verwenden, schließen Sie ein Ende des Signaleingangskabels (DP-Kabel) am DP Out-Anschluss von Monitor 1 und das andere Ende am DP In- Anschluss des anderen Produkts an. * DP-Kabel - Verwenden Sie ein DP-Kabel, das für DP1.1a (SST) oder höher zertifiziert ist. Monitor 1 Monitor 2 Monitor 3... - Seite 21 FEHLERBEHEBUNG Es wird kein Bild angezeigt. Problem Lösung Ist das Netzkabel des Geräts • Prüfen Sie, ob das Stromkabel korrekt in die Steckdose angeschlossen? eingesteckt ist. Wird die Meldung „Außer • Das Signal des PCs (Grafikkarte) befindet sich außerhalb des Spezifikation“...
- Seite 22 Die Audiofunktion funktioniert nicht. Problem Lösung Kein Ton? • Überprüfen Sie, ob das Audiokabel ordnungsgemäß angeschlossen ist. • Passen Sie die Lautstärke an. • Überprüfen Sie, ob der Ton ordnungsgemäß eingestellt ist. Der Ton ist zu dumpf. • Wählen Sie die geeignete Equalizer-Einstellung aus. Der Ton ist zu leise.
-
Seite 23: Empfohlene Betriebsbedingungen
VORSICHT • Ein Einbrennen von Bildern tritt nicht auf, wenn das Bild auf dem Bildschirm sich ständig bewegt. Es kann jedoch zum Einbrennen kommen, wenn man für längere Zeit ein Standbild anzeigt. Daher ist es empfehlenswert, die folgenden Anweisungen zu beachten, um die Wahrscheinlichkeit eines Einbrennens bei Standbildern zu mindern. -
Seite 24: Technische Daten
TECHNISCHE DATEN Die unten aufgeführten Produktspezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern. „ “ steht für Wechselstrom (AC), und „ “ bezieht sich auf Gleichstrom (DC). LCD-Bildschirm Bildschirmtyp TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display) Videosignal Maximale Auflösung 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Grafikkarte wird diese... - Seite 25 42SH7DB LCD-Bildschirm Pixelabstand 0,4833 mm (H) x 0,4833 mm (V) Stromversorgung Nennleistung AC 100-240 V~ 50/60 Hz 1,2 A Stromverbrauch Eingeschaltet: ca. 110 W (Typ.) Ruhemodus (DISPLAYPORT): ≤0,7 W Ruhemodus (HDMI, DVI-D , RGB): ≤1,0 W Ausgeschaltet: ≤0,5 W Abmessungen Monitor 948,7 mm x 555,3 mm x 31,7 mm / 12,5 kg (Breite x Höhe x...
- Seite 26 55SH7DB LCD-Bildschirm Pixelabstand 0,630 mm (H) x 0,630 mm (V) Stromversorgung Nennleistung AC 100-240 V~ 50/60 Hz 1,7 A Stromverbrauch Eingeschaltet: ca. 140 W (Typ.) Ruhemodus (DISPLAYPORT): ≤0,7 W Ruhemodus (HDMI, DVI-D , RGB): ≤1,0 W Ausgeschaltet: ≤0,5 W Abmessungen Monitor 1230,4 mm x 713,7 mm x 31,7 mm / 20,7 kg (Breite x Höhe x Monitor + Standfuß...
- Seite 27 RGB(PC)-Unterstützungsmodus HDMI / OPS / DVI-D / DISPLAYPORT (PC)- Unterstützungsmodus Horizontale Vertikale Auflösung Frequenz (kHz) Frequenz (Hz) Horizontale Vertikale Auflösung Frequenz (kHz) Frequenz (Hz) 720 x 400 31,468 70,8 640 x 480 31,469 59,94 640 x 480 31,469 59,94 800 x 600 37,879 60,317 800 x 600 37,879 60,317...
- Seite 28 Lesen Sie vor der Verwendung des Geräts unbedingt die Sicherheitsvorkehrungen durch. Das Modell und die Seriennummer des Geräts befinden sich auf der Rückseite und auf einer Seite des Geräts. Notieren Sie diese Angaben unten (für den Fall einer Reparatur). WARNUNG - Dieses Gerät entspricht Klasse A gemäß...
