9.5.7
Tag beschreiben
Tag-Daten schreiben

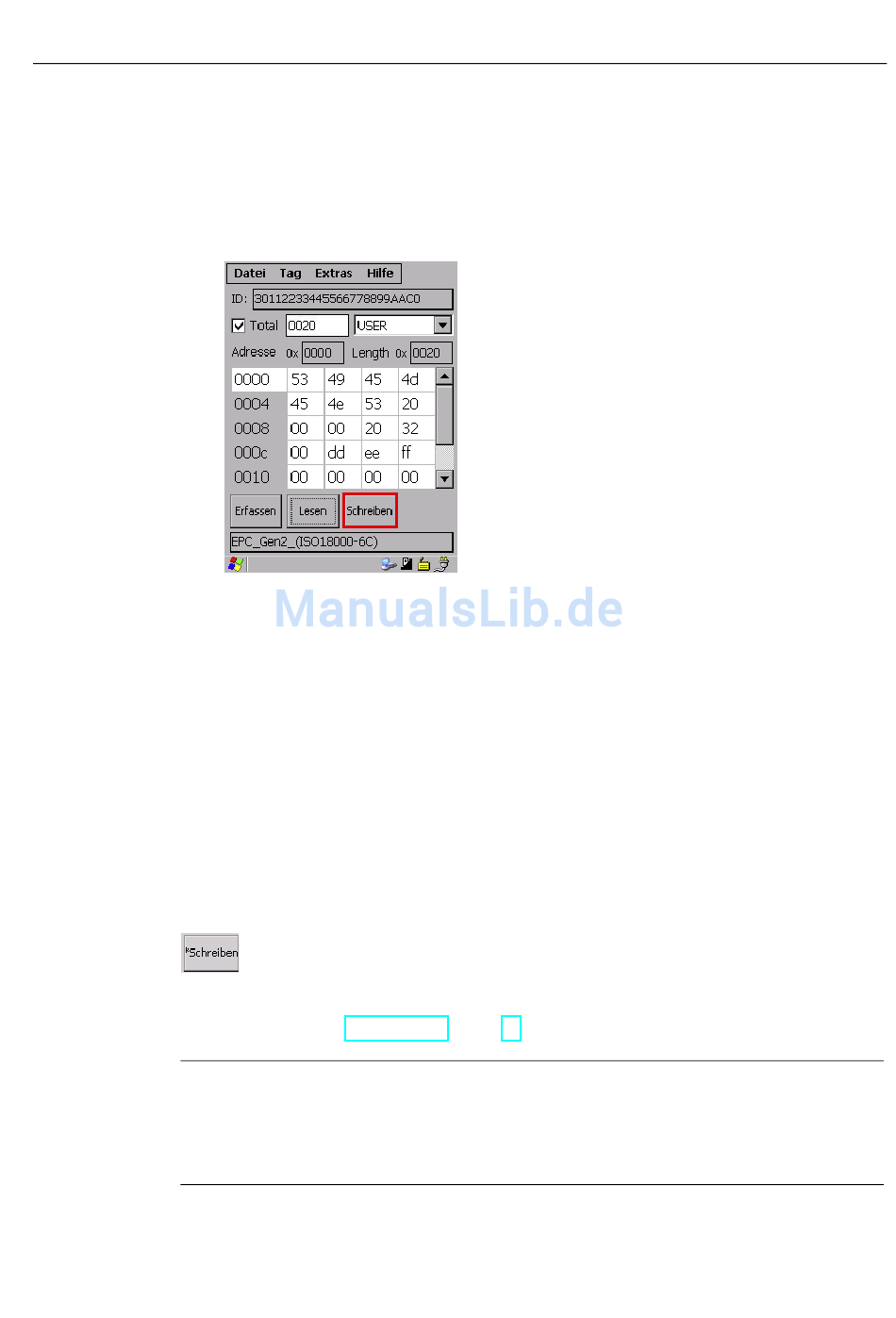

Wenn Sie im Dateneditor die Schaltfläche "Schreiben" wählen (oder <Ctrl+W>), können Sie
die Daten, die aktuell im Editor angezeigt werden, auf den Tag schreiben lassen.
Schaltfläche "Schreiben"
Auf Datenbereich eines Tags schreiben
Im Dateneditor können Sie den gewünschten Speicherbereich des Tags auswählen, den Sie
beschreiben möchten und diesen bei Bedarf eingrenzen, indem Sie den Haken bei "Total"
entfernen und die Adresse und Länge in den jeweiligen Feldern eintragen.
Auf den kompletten Tag komplett schreiben
Beim Schreiben eines RFID-Tags wird auf den gesamten Tag geschrieben, wenn Sie unter
"Extras" > "Einstellungen> bei Lesen/Schreiben die Einstellung "Komplett" auswählen.
Dabei ändert sich die Schaltfläche "Schreiben" folgendermaßen:
Bild 9-11
Siehe auch Fenster " Einstellungen (Seite 87) " unter "Lesen/Schreiben".
Hinweis
ID-Überprüfung
Bei allen Tags wird vor Lese- und Schreibvorgängen geprüft, ob die im Editor angezeigte
Tag-ID mit der ID des sich im Feld des SIMATIC RF610M befindlichen Tags übereinstimmt.
Ist dies nicht der Fall, so führt dies nach 30 Sekunden zur Timeout-Anzeige.
Mobiles Handterminal SIMATIC RF610M
Betriebsanleitung, 04/2008, A5E01535643-02
Schaltfläche "Alles Schreiben"
Software "RF610M"
9.5 Die Funktionen im Menü "Tag"
81
