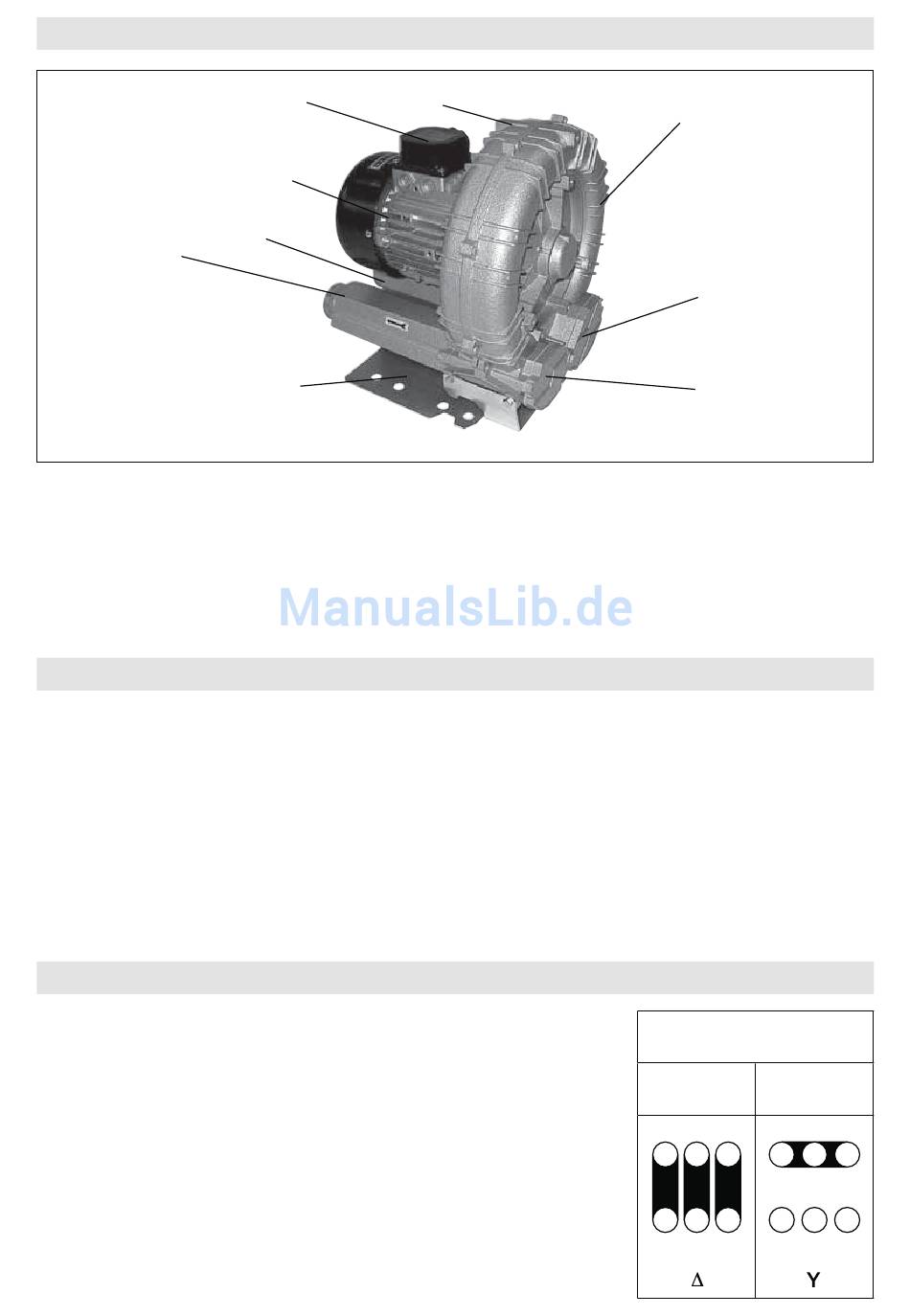

Popis přístroje AIRPACK
1
1. Připojovací příruba MP6, výfukový otvor ø 60
2. Připojovací příruba MP6, nasávací otvor ø 60 (se sítem)
3. Motor
4. Elektr. skříň s připojovacími svorkami
5. Patka
Podmínky použití AIRPACK
• Dmychadlo AIRPACK se musí připevnit na patku (5) pomocí čtyř šroubů M12. Montáž je možná horizontálně
i vertikálně.
• Chraňte dmychadlo před vibracemi a otřesy.
Důležité:
• Dmychadlo se nesmí provozovat s uzavřenými vstupními či výstupními hrdly. Snížením množství vzduchu u dmy-
chadla vzniká kompresní teplo, čímž dochází k zahřátí dmychadla i vzduchových hadic. Používejte pouze hadice
nebo kovové hadice odolné proti teplotám. Připevněte hadice na připojovací příruby MP6 (1 a 2) pomocí třmenů.
• Dmychadlo se musí provozovat s motorovým jističem. Jmenovitý proud (viz typový štítek) nesmí být překročen.
Provoz AIRPACK
• Přípustné okolní a nasávací teploty se pohybují v rozmezí –15 °C až + 40 °C.
Musí se zajistit dobré větrání prostor.
• V případě vzduchu s obsahem prachu namontujte nerezový filtr Leister (obj. č.
110.895) na nasávacím otvoru (2).
• Dmychadlo musí připojit odborný pracovník. Dbejte na správný směr otá-
čení!
• Vždy podle napětí sítě se musí ve skříni s připojovacími svorkami (4)
provést odpovídající zapojení. Připojte ochranný vodič k uzemňovací svorce,
změřte odpor uzemnění.
92
4
3
2
5
9
6. Kryt kompresoru
7. Alternativní poloha pro výfukový otvor
8. Alternativní poloha pro nasávací otvor
9. Bod zavěšení
6
8
7
Schéma zapojení ve víku
připojovací skříně (4)
50 Hz 230 V
50 Hz 400 V
60 Hz 265 V
60 Hz 460 V
W2
U2
V2
W2 U2
U1
V1
W1
U1
V1
L1
L2
L3
L1
L2
V2
W1
L3
