Die NAPV 175 ist eine Dreikanalendstufe für AV-Anwendungen. Sie eignet sich
für den Betrieb eines Centerlautsprechers sowie zweier Hauptlautsprecher oder
Surroundlautsprecher. Als Line-Eingänge stehen zwei vierpolige DIN-Buchsen zur
Verfügung: eine für den Centerkanal und eine für die Haupt- oder Surroundkanäle.
Bevor Sie die NAPV 175 anschließen und einschalten, sollten Sie das Gerät auf einem
dafür vorgesehenen Rack platzieren. Schalten Sie zuerst die Quellgeräte, dann (bei herun-
tergedrehtem Lautstärkeregler) die Vorstufe und zuletzt die Endstufe ein. Der Netzschalter
der Endstufe befindet sich an der Rückseite des Geräts.
Die NAPV 175 ist sehr schwer – bitte bedenken Sie dies, wenn Sie das Gerät hochheben
oder umstellen wollen. Stellen Sie sicher, dass die Unterlage für das Gewicht geeignet ist.
4 9. 1 Allg emeine te c h n is ch e H in we is e
Der Schutzleiter erdet nur das Gehäuse und die
Transformatorabschirmung und ist nicht mit der Signalmasse
verbunden. Unabhängig davon, welche anderen Geräte
zusammen mit der Endstufe verwendet werden, sollte der
Schutzleiter stets angeschlossen sein. Zur Vermeidung von
Brummschleifen sollte die Signalmasse der gesamten Anlage
an einem einzigen Punkt mit dem Schutzleiter verbunden
sein.
4 9. 2 Schut z schaltu n g
Die NAPV 175 sollte unter normalen Umständen stets ein-
geschaltet bleiben. Wenn die Endstufe aufgrund längeren
Betriebs bei hoher Lautstärke eine Temperatur von 70° C
erreicht, wird die Stromzufuhr unterbrochen; das Logo an der
Gerätefront erlischt und leuchtet erst wieder, wenn sich die
Endstufe abgekühlt hat. Dies kann bis zu 30 Minuten dauern.

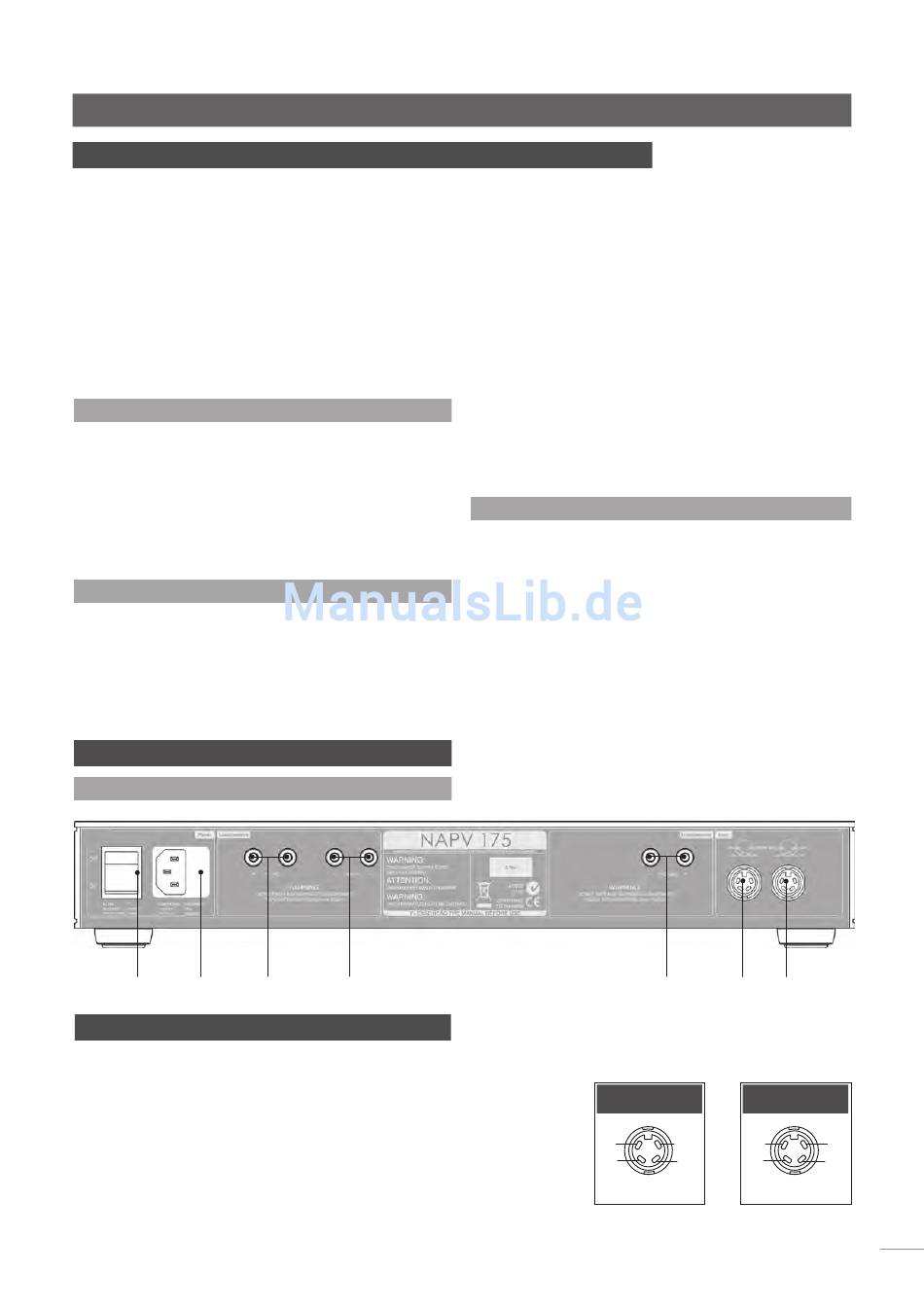

50 NAPV 175 – Anschlüsse
50.1 Rückseite
Netzschalter
Netzan-
schluss und
Sicherung
51 NAPV 175 – Technische Daten
Ausgangsleistung:
Leistungsaufnahme:
Verstärkung:
Eingangsimpedanz:
Frequenzgang:
Abmessungen (H x B x T):
Gewicht:
Netzversorgung:
linker
Center-
Lautsprecher
lautsprecher
50 Watt pro Kanal an 8 Ω
10 VA im Ruhezustand
+29 dB
18 kΩ
-3 dB bei 3 Hz und 50 kHz
70 x 432 x 301 mm
7,9 kg
100–120/220–240 V, 50/60 Hz
WENN DIE SCHUTZSCHALTUNG DER ENDSTUFE EINSETZT, LIEGT
DIES IN DEN MEISTEN FÄLLEN AN ZU LANGEM BETRIEB BEI ZU
HOHER LÄUTSTÄRKE. DIE LAUTSTÄRKE SOLLTE IN SOLCHEN
FÄLLEN REDUZIERT WERDEN, DA DIE LAUTSPRECHER SONST
BESCHÄDIGT WERDEN KÖNNEN.
49.3 Lautsprecherkabel und -stecker
Zum Anschließen Ihrer Lautsprecher an die Ausgänge der
NAPV 175 sollten Sie nur Naim-Audio-Lautsprecherkabel
verwenden. Lassen Sie die Lautsprecherkabel nur mit den
im Lieferumfang der Endstufe enthaltenen Naim-Audio-
Steckern konfektionieren; sie entsprechen den europäischen
Sicherheitsnormen.
DIE VERWENDUNG VON „HIGH DEFINITION"- ODER
SONSTIGEN SPEZIELLEN KABELN KANN ZUR BESCHÄDIGUNG
DER ENDSTUFE FÜHREN.
Achten Sie darauf, dass Sie die Lautsprecher richtig gepolt
anschließen, d.h., dass jeweils der Minuspol des Ausgangs
an den Minuspol des Lautsprechers und der Pluspol des
Ausgangs an den Pluspol des Lautsprechers angeschlossen ist.
rechter
Lautsprecher
Eingang – Center
nc
-ve
Signal-
Signal-
eingang
eingang links
Center
und rechts
Eingang – links
und rechts
Signal
Knl2
Knl
nc
-ve
nc
D41
