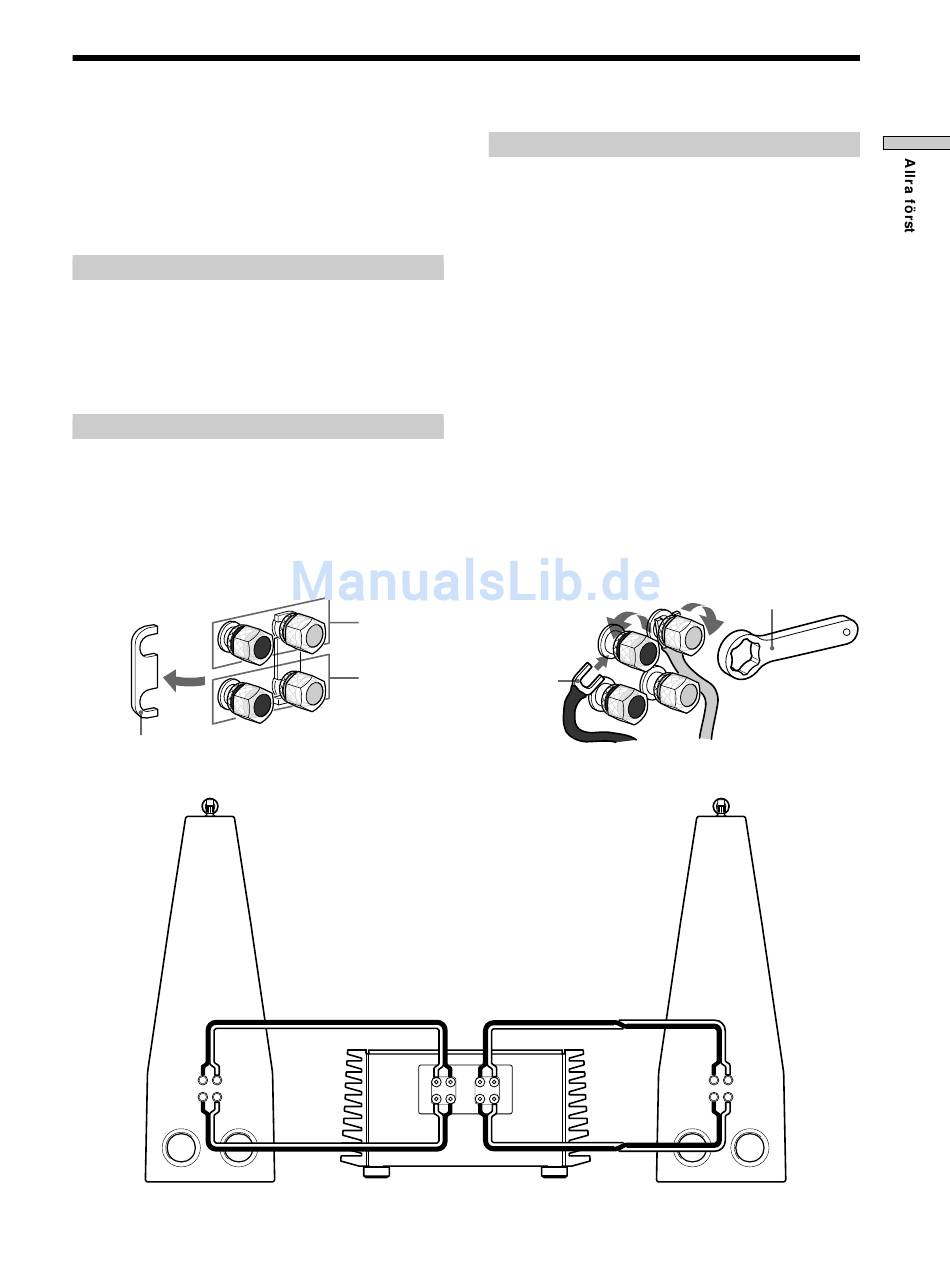

Anslutningar (dubbeltrådig anslutning)
Anslut högtalarsystemet till högtalarutgångarna på en
förstärkare (som t.ex. Sony TA-N1).
Stäng noga av alla komponenter och dra ut deras
stickkontakter ur vägguttaget innan du börjar med
anslutningsproceduren.
Högtalarkablar (medföljer ej)
Använd två högtalarkablar per högtalare. Korta och tjocka
kablar är bättre än långa och tunna kablar. Vi
rekommenderar att du använder kablar med kontakter av
gaffeltyp.
Se "Högtalarkablar" på sidan 12 för närmare detaljer.
Högtalaruttag
Ta av förbindningsbyglarna från uttagen innan du
ansluter högtalarkablarna till högtalaruttagen. De två övre
uttagen är avsedda för inmatning av mellanregister- och
diskantfrekvenser och de två undre uttagen för inmatning
av basfrekvenser.
Anslutningsuttag
Förbindningsbygel
Anslutningar mellan högtalarna och förstärkaren
E
e
E
e
För mellanregister-
och diskantfrekvenser
För
basfrekvenser
Höger högtalare (R)
Förstärkare
e
e
Att observera angående anslutningarna
• Höger (R) och vänster (L) ingång på högtalaren ska
anslutas till motsvarande högra (R) respektive vänstra
(L) utgång på förstärkaren.
• Den positiva (+) och negativa (–) ingången på
högtalaren ska anslutas till motsvarande positiva (+)
respektive negativa (–) utgång på förstärkaren.
• Var noga med att dra åt skruvarna på högtalaruttagen
ordentligt eftersom lösa skruvar gör att ljudkvaliteten
sjunker och kan ge upphov till brus eller andra
störningar.
• Kontrollera att kablarna är ordentligt anslutna till
uttagen både på högtalaren och på förstärkaren.
• Dra inte högtalarkablarna i spetsiga vinklar (dvs.
90 grader eller mindre).
• Se bruksanvisningen som medföljde förstärkaren för
närmare detaljer om anslutningarna på förstärkarsidan.
E
Lossa
Gaffelkontakt
Vänster högtalare (L)
R
L
EE
e
EE
e
R
L
Dra åt med den
medföljande nyckeln.
e
e
E
E
e
E
e
9
SE
