3 Über die Geräte und Optionen
EKEXV
Expansionsventil
AHU
Luftbehandlungsgerät
3.3
Kombinieren von Geräten und
Optionen
3.3.1
Mögliche Optionen bei Verdichter-Einheit
und Wärmetauscher-Einheit
Informationen zu weiteren Optionen finden Sie in der Referenz für
Installateure und Benutzer.
Wahlschalter für Kühlen/Heizen
Um den Kühl- oder Heizbetrieb von einer zentralen Stelle aus zu
steuern, können folgende optionalen Elemente angeschlossen
werden:
Beschreibung
Kühlen/Heizen-Wahlschalter
Kühlen/Heizen-Wahlschalter-
Kabel
Kühlen/Heizen-Wahlschalter-
Platine
Mit optionaler Befestigungsbox
für den Schalter
(a)

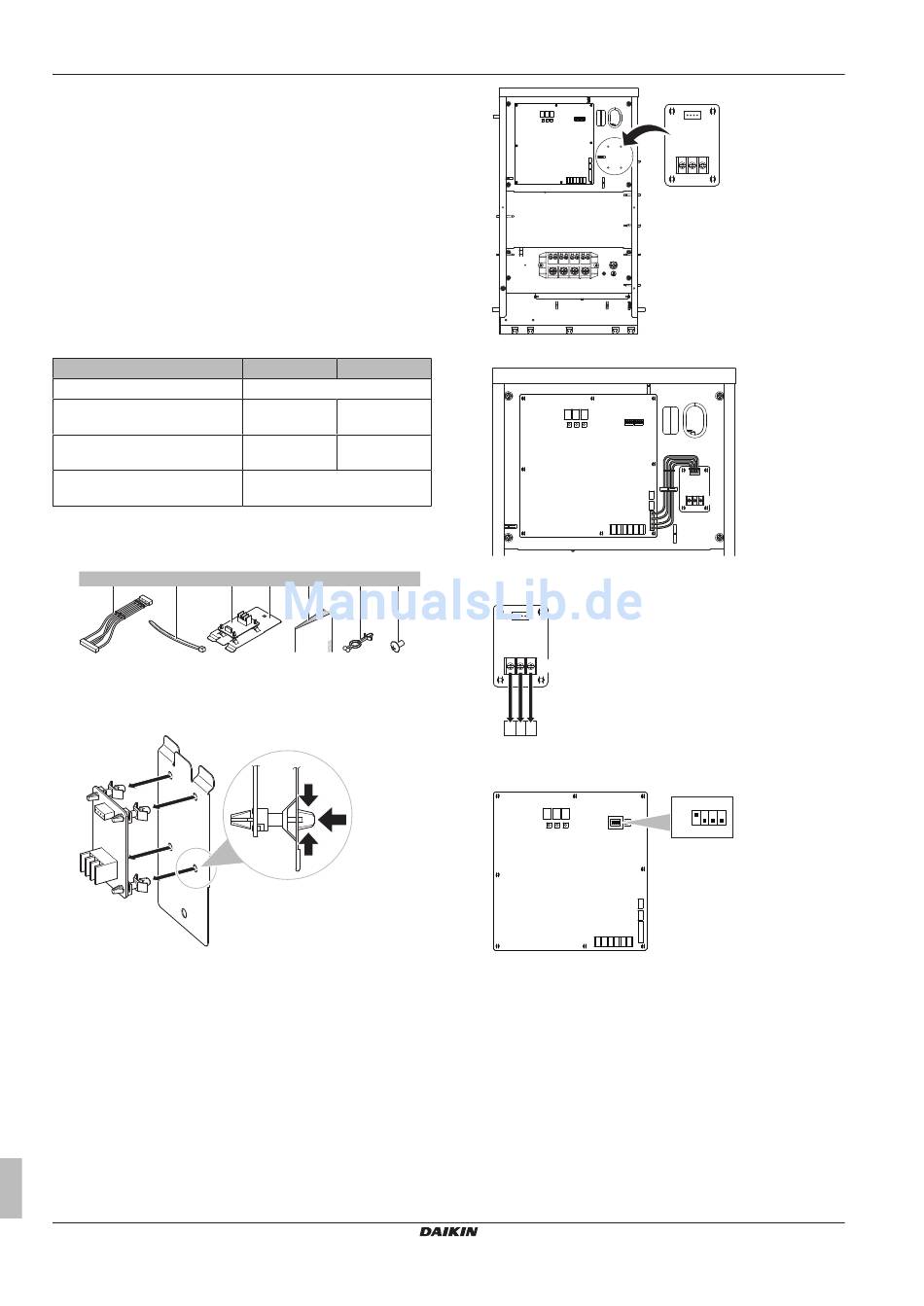

Um BRP2A81 zu installieren, gehen Sie wie folgt vor:
1 Überprüfen Sie die Komponenten von BRP2A81. Sie benötigen
NICHT alle von ihnen.
a
b
1×
1×
a
Kabel
b
Kabelbinder
c
Platine
X
Nicht benötigt
2 Die Montageplatte von der Platine abnehmen.
3 Die Platine anbringen.
Installations- und Betriebsanleitung
8
5 HP
8 HP
KRC19-26A
EKCHSC
—
—
BRP2A81
KJB111A
c
X
X
X
X
1×
1×
1×
1×
1×
1
2
1
DS1
A1P
X66A
4 Das Kabel anschließen.
(a)
A1P
5 Den
Kühlen/Heizen-Wahlschalter
Anzugsdrehmoment X1M (A/B/C): 0,53~0,63 N•m
X1A
A B C
X1M
KRC19-26A
A B C
6 Befestigen Sie die Kabel mit Kabelbinder.
7 Den DIP-Schalter auf EIN stellen (DS1‑1).
A1P
8 Probelauf durchführen. Siehe Kapitel "Inbetriebnahme".
X1A
A B C
X1M
DS1
X1A
X1M
X66A
anschließen.
DS1
ON
OFF
1 2 3 4
X66A
RKXYQ5T8+8T7Y1B
VRV IV Verdichter-Einheit für Inneninstallation
4P499900-1 – 2017.09
