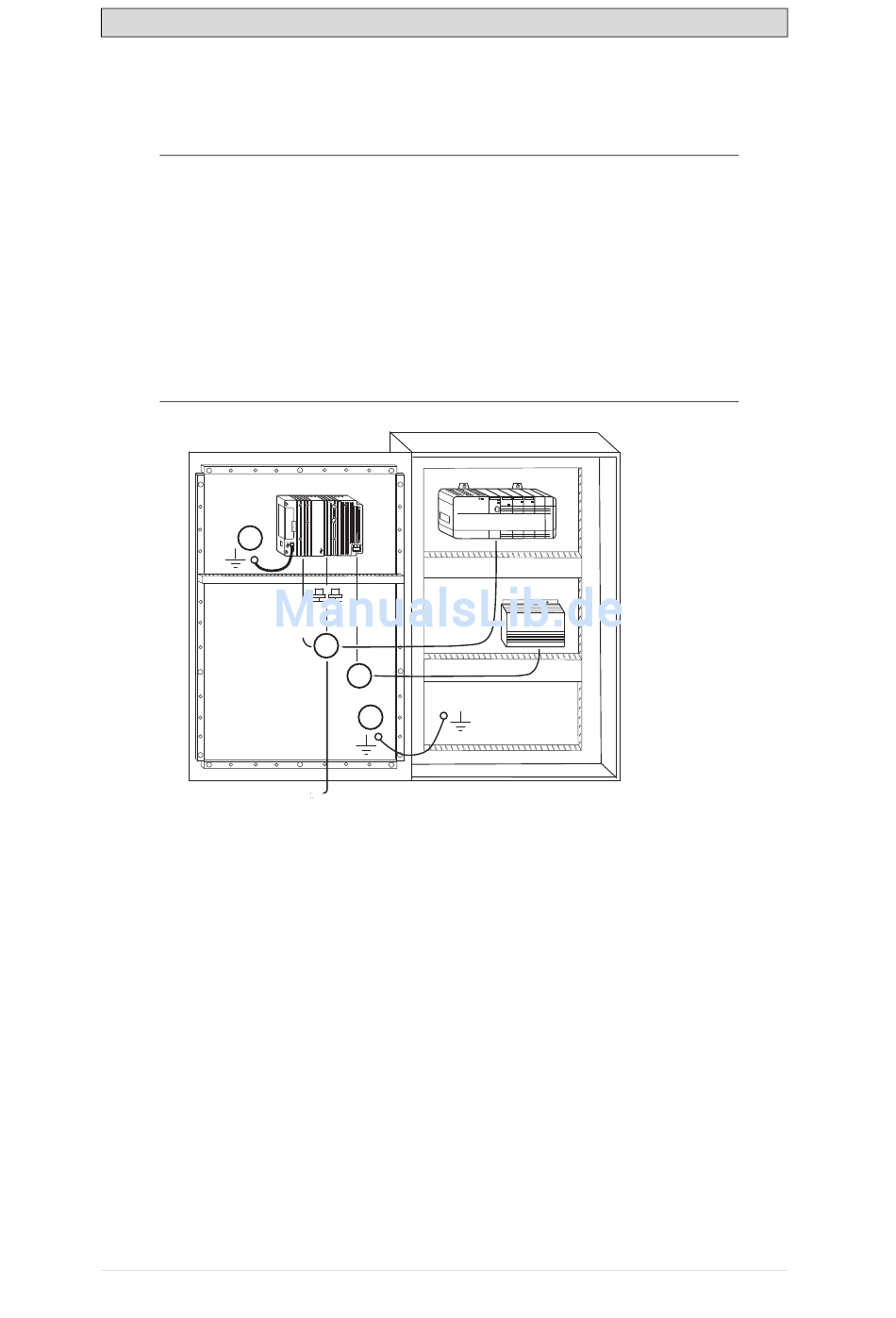

4. Schließen Sie die Kabel in der angegebenen Reihenfolge an, (siehe Zeichnung
und Schrittfolge unten).
Vorsicht:
•
Das Bedienpanel muss vor der Inbetriebnahme die Umgebungstemperatur
annehmen. Wenn sich Kondensat bildet, stellen Sie vor dem Netzanschluss sicher,
dass das Operator Panel trocken ist.
•
Vergewissern Sie sich, dass Bedienpanel und Steuerung über dieselbe elektrische
Erdung verfügen (Bezugspotenzial). Andernfalls können Kommunikationsfehler
auftreten.
•
Vergewissern Sie sich, dass Spannung und Polarität der Stromquelle korrekt sind.
•
Hochspannungskabel müssen von Signal- und Versorgungsleitungen getrennt
verlegt werden.
•
Es werden geschirmte Kommunikationskabel empfohlen.
B
RS422/RS485
RS232
Ethernet
Schließen Sie Kabel A an.
–
Schließen Sie Kabel B an. Verwenden Sie dazu eine M5-Schraube und
–
einen Erdungsleiter (so kurz wie möglich), der gemäß den lokalen
Vorschriften für Elektroarbeiten dimensioniert ist.
Schließen Sie Kabel C an.
–
Schließen Sie Kabel D an.
–
5. Entfernen Sie vorsichtig die Folie vom Display des Bedienterminals, um seine
Beschädigung durch statische Elektrizität zu verhindern.
