Inhaltszusammenfassung für Trix Minitrix BR 110 / E 10

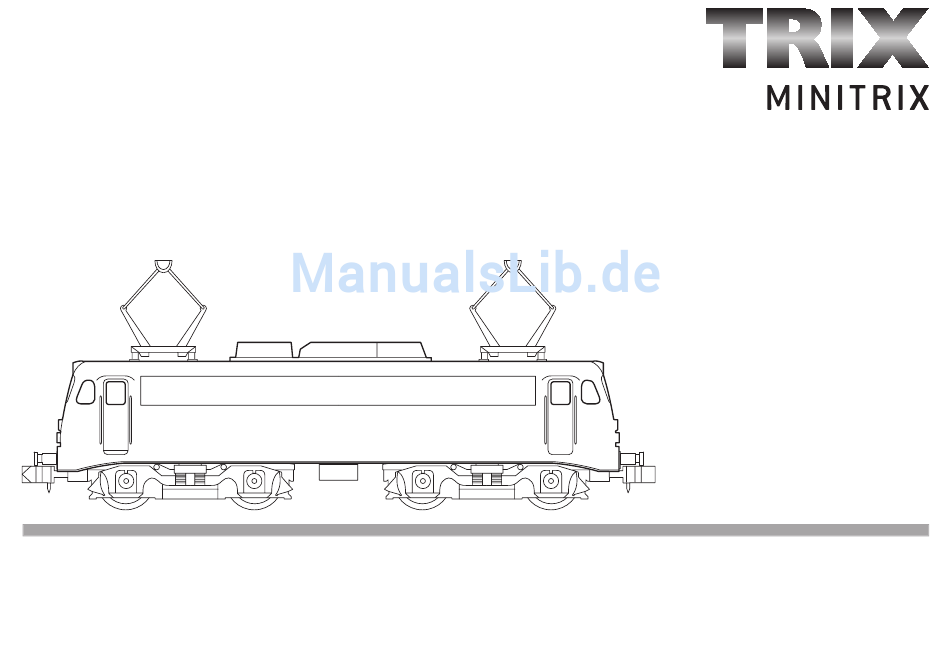

- Seite 1 Modell der BR 110 / E 10 12443...
- Seite 2 Informationen zum Vorbild Information about the prototype Anfang der 50er Jahre suchte die Deutsche Bundes-bahn nach einer At the beginning the Fifties the German Federal Railroad was Lokomotive, die allen Anforderungen des Bahnbetriebes gerecht looking for a locomotive that could meet all the needs of railroad werden konnte.
- Seite 3 Informations concernant le modèle réel Informatie over het voorbeeld Au début des années 1950, la DB lança des études pour la mise au In het begin van de jaren vijftig zocht de Deutsche Bundesbahn point d‘une motrice pour tous services. Bien que les 5 prototypes de E naar een locomotief die aan alle eisen van het spoorwegbedrijf kon 10 aient reéalisé...
-
Seite 4: Sicherheitshinweise
Firma bzw. der Kunde. in or of Trix products was not causal to the defects and/or damage arising, is borne by the person and/or company responsible for the installation and/or conversion, or... -
Seite 5: Veiligheidsvoorschriften
Trix sont intégrées dans daaromtrent, dat de inbouw van vreemde onderdelen in Trix-producten of de ombouw les produits Trix et/ou si les produits Trix sont transformés et que les pièces d‘autres van Trix-producten niet de oorzaak van opgetreden defecten en/of schade is geweest, fabricants montées ou la transformation constituent la cause des défauts et/ou... - Seite 6 Reinigung der Lokräder Cleaning the locomotive wheels Nettoyage des roues de locomotive Reiniging van de wielen van de loc Schmierung nach etwa 50 Betriebsstunden Lubricate after about 50 hours of operation Graissage environ toutes les 50 heures de fonctionnement Spezialöl Smeren na ongeveer 50 bedrijfsuren mit Tropfnadel 66625...
- Seite 7 Gehäuse abnehmen Removing the locomotive body Enlever la caisse de locomotive Loc-kap verwijderen...
- Seite 8 Motor ausbauen Removing the motor Enlever le moteur Motor uitbouwen...
- Seite 9 Drehgestelle auswechseln Removing the trucks Remplacer le bogie Draaistellen vervangen 45°...
- Seite 10 Umschalten auf Oberleitungsbetrieb Switsching to catenary operation Commutation sur caténaire Omschakelen op bovenleidingsbedrijf Gehäuse-Einbaurichtung Führerstand 1 The direction of installation for the body is engineer’s cab 1. Sens de montage de la superstructure, cabine de conduite 1 : Cabine 1 aan deze zijde bij plaatsen van de loc kap...
- Seite 11 Bei Oberleitungsbetrieb beachten: Lok in Fahrtrichtung 1 (Führerstand 1) mit den rechten Rädern auf die Schiene stellen, die mit dem blauen Kabel verbunden ist. Please note when operating from catenary: Place the locomotive in direction of travel 1 (engineer’s cab 1) with the wheels on its right side on the rail connected to the blue wire.
- Seite 12 Einbau des Lok-Decoders mit der schwarzen Vergussmasse nach oben. Anschlussdrähte des Decoders nicht kürzer als 5 mm abschneiden! Installation of the locomotive decoder with the black sealing compount facing up. The connection wires for the decoder must not be cut any shorter than 5 mm / 3/16”! Montage du décodeur de locomotive avec la masse de scellement noire vers le haut.
- Seite 15 1 Gehäuse 117 495 27 Radsatz 117 514 2 Pfeife 14 0674 08 28 Radsatz mit Haftreifen 117 515 3 Dachleitungen und Isolatoren 117 496 29 Haftreifen 72 2258 00 4 Fenstereinsätze 117 498 30 Drehgestellblende 117 516 5 Leuchteinsätze 117 499 6 Dachstromabnehmer 306 225...
- Seite 16 Im Falle von Reparaturen oder Reklamationen wenden Sie sich bitte an unsere folgende Service-Adresse: Trix Modelleisenbahn GmbH & Co. KG Reparatur-Service Witschelstraße 104 D-90431 Nürnberg Trix Modelleisenbahn GmbH & Co. KG Stuttgarterstr. 55-57 114568/1107/SmSk 73033 Göppingen Änderungen vorbehalten www.trix.de © Trix Modelleisenbahn...
