Inhaltszusammenfassung für Angerer HOLLYWOOD-SCHAUKEL

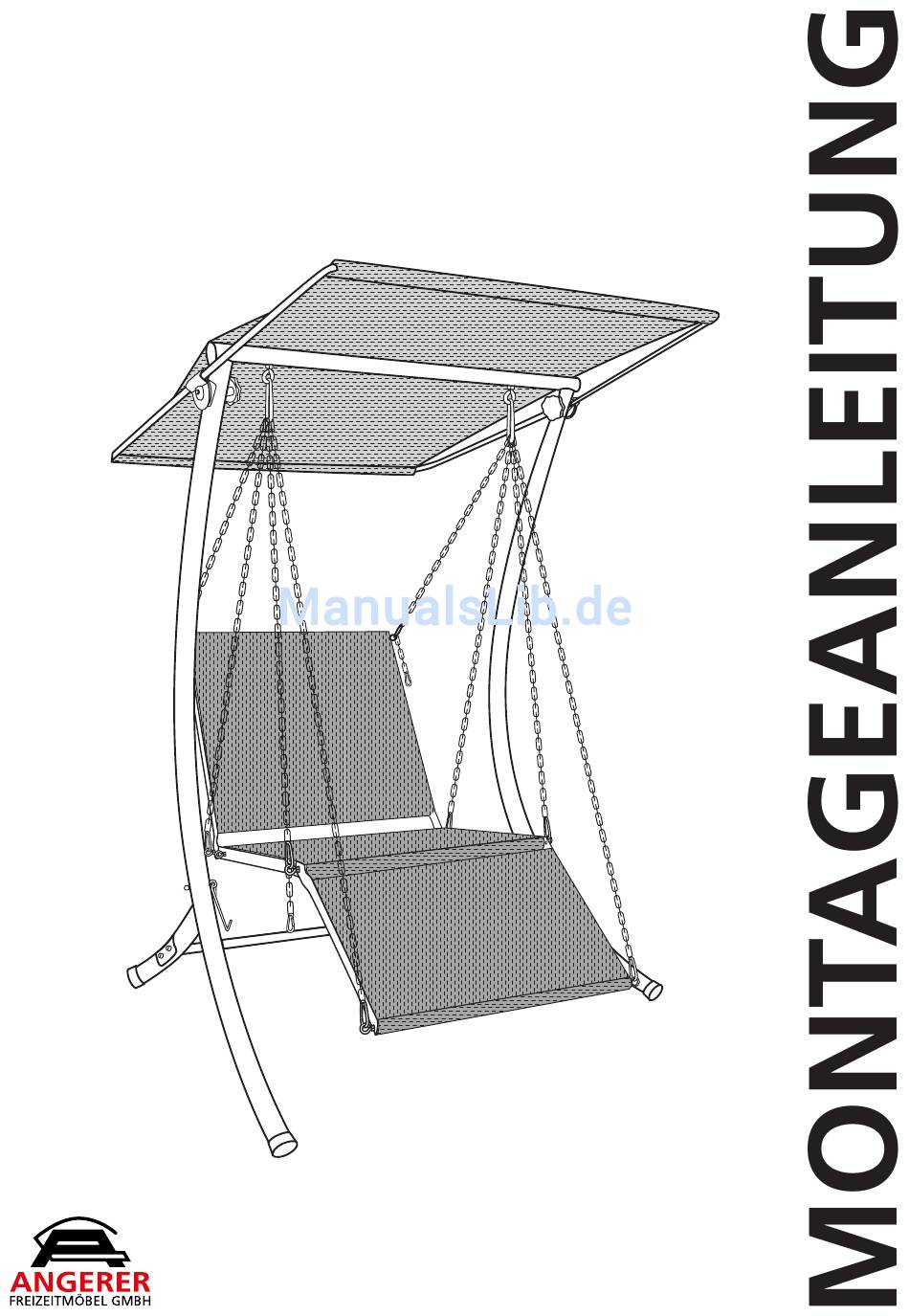

- Seite 1 HOLLYWOOD- SCHAUKEL Swing...
- Seite 2 EINZELTEILE Lehnenteil mit Ringschrauben 1x Sitzteil 1x Fußteil mit Ringschrauben 1x - 2 -...
- Seite 3 EINZELTEILE Set Ketten mit Karabinern 2x Firststange 1x Querrohr 1x gebogene Dachstange 2x Sonnendach 1x (mit 2x gerader Dachstange) - 3 -...
- Seite 4 EINZELTEILE Seitenteil 2x M6 x 70 4x M6 x 80 2x Mutter M6 6x Mutter M8 2x Abdeckkappe für Mutter 6x Scheibe 6,4 8x Scheibe 8 4x Ringschraube M8 4x Gegenplatte 2x Handrad 2x Dachverstellplatte 2x Verstärkungsplatte 2x Feststellhaken 2x - 4 -...
- Seite 5 MONTAGE Firststange in Seitenständer einstecken Ringschraube muss senkrecht nach unten stehen. Aufkleber beachten. - 5 -...
- Seite 6 MONTAGE Querrohr montieren Scheibe + Mutter Schraube M6 x 70 Verstärkungsplatte - 6 -...
- Seite 7 MONTAGE Sitz mit Lehne und Fußteil verschrauben Ringschraube M8 Scheibe 8 Mutter M8 Ringschraube M8 - 7 -...
- Seite 8 MONTAGE Ketten einhängen und Feststellhaken montieren. Längste Kette muss vorne sein. Scheibe + Mutter Feststellhaken - 8 -...
- Seite 9 MONTAGE Sitz- und Lehnenrahmen an den Karabinern einhängen. Jeweils in die oberen Karabiner einhängen. Die hintere Ringschraube verwenden. Die hintere Ringschraube verwenden. - 9 -...
- Seite 10 MONTAGE Dachverstellung anbringen Schraube M6 x 80 Dachverstellplatte Handrad Gegenplatte - 10 -...
- Seite 11 MONTAGE Sonnendach vormontieren gebogene Dachstange Schlaufe mit gerader Dachstange - 11 -...
- Seite 12 MONTAGE Sonnendach und Abdeckkappen für Muttern anbringen gebogene Dachstange - 12 -...
- Seite 13 HINWEIS Abklappen der Rückenlehne Jeweils den unteren Karabiner in die Ringschraube einhängen. Zum Feststellen der Schaukel bitte die Feststellhaken in die vordere Ringschraube einhängen. - 13 -...
- Seite 14 • Lackstift • Gartenmöbelauflagen, passend zum Design der Hollywoodschaukel Alle Rechte vorbehalten. Nachdruck, Vervielfältigung jeder Art, auch auszugsweise nur mit ausdrücklicher, schriftlicher Genehmigung der Urheber. Angerer Freizeitmöbel GmbH 84543 Winhöring · Postfach 1220 Fax: 0 86 71 / 97 76 41 E-Mail: ersatzteile@angerer-freizeitmoebel.de...
-
Seite 15: Ihre Notizen
IHRE NOTIZEN - 15 -... - Seite 16 Angerer Freizeitmöbel GmbH 84543 Winhöring · Postfach 1220 Fax: 0 86 71 / 97 76 41 E-Mail: ersatzteile@angerer-freizeitmoebel.de Web: www.Angerer-Freizeitmoebel.de...
