5.8 AC WATT/VA/Wh Messung über Stromzange
Messungen mit einer Stromzange werden ähnlich wie die in Kapitel 5.1 und 5.2 beschriebenen
Messungen durchgeführt. Es müssen jedoch einige Besonderheiten berücksichtigt werden.
1. Schalten Sie das Gerät ein.
Drücken Sie den „AC V/A/WATT" Schalter (3-3), um die AC V/A/WATT-Messfunktion
2.
zu aktivieren.
Drücken Sie den „CURRENT IN" Schalter (3-6), um indirekte Messung auszuwählen.
3.
Das Display zeigt „clamp1000A" an.
4. ACHTUNG: Trennen Sie das zu prüfende Objekt von der Spannungsquelle.
Drücken Sie die „WATT ZERO" Taste (3-8), um das Display zu nullen. Verbinden Sie
5.

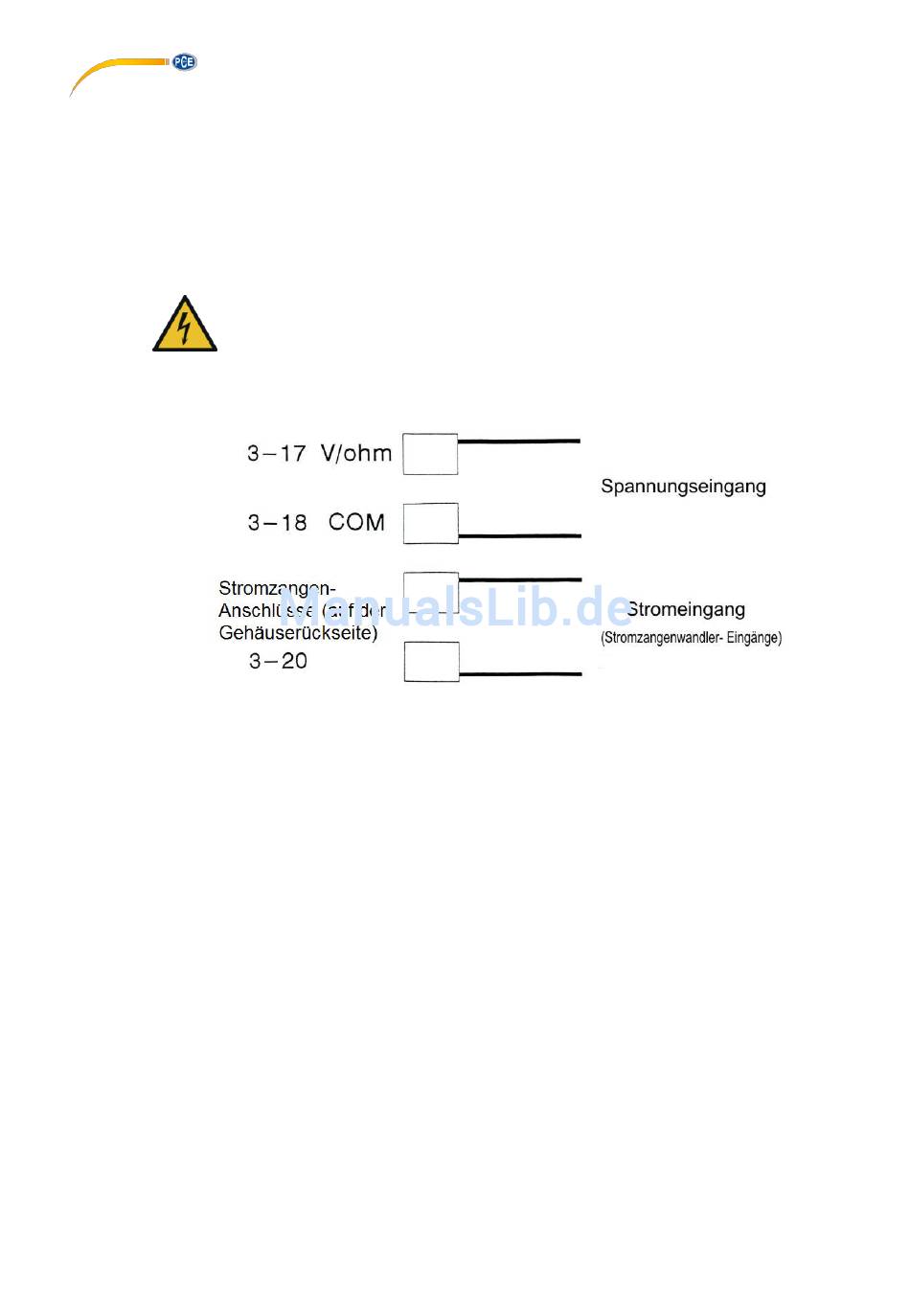

anschließend die Messleitungen - wie auf dem folgenden Bild zu sehen – mit dem
Messgerät:
Stromstärke: Ausgang Stromzange an Stromzangenanschlüsse (3-20)
5.9

Data Hold

Drücken Sie während einer Messung die „DATA HOLD" Taste (3-11), um die aktuellen
Messwerte auf dem Display einzufrieren. Auf dem Display erscheint ein „Hold" Symbol.
Drücken Sie die Taste erneut, um das Display wieder freizugeben.
Diese Funktion kann bei Widerstandsmessungen nicht benutzt werden.
5.10

Peak Hold

Drücken Sie während einer Messung die „PEAK HOLD" Taste (3-10), um sich die Spitzenwerte
der einzelnen Parameter anzeigen zu lassen. Auf dem Display erscheint ein „PK.H" Symbol.
Drücken Sie die Taste erneut, um das Display wieder freizugeben.
Die Peak Hold Funktion kann nur bei Leistungsmessungen in Watt verwendet werden.
Spannung: „V/Ohm" Buchse (3-17) und „COM" Buchse (3-18)
