Wichtige Informationen
Version 11/09
1:10 EP „Sports Car" RtR
Best.-Nr. 23 50 13
1:10 EP Buggy „Rhino" RtR
Best.-Nr. 23 50 14
1:10 EP Buggy „Steel Racer" 4WD RtR
Best.-Nr. 23 64 30
1:10 EP „Audi R8" 4WD RtR
Best.-Nr. 23 64 80
1:10 EP Truck „MISSION" RtR
Best.-Nr. 23 50 11
Sehr geehrte Kundin, sehr geehrter Kunde!

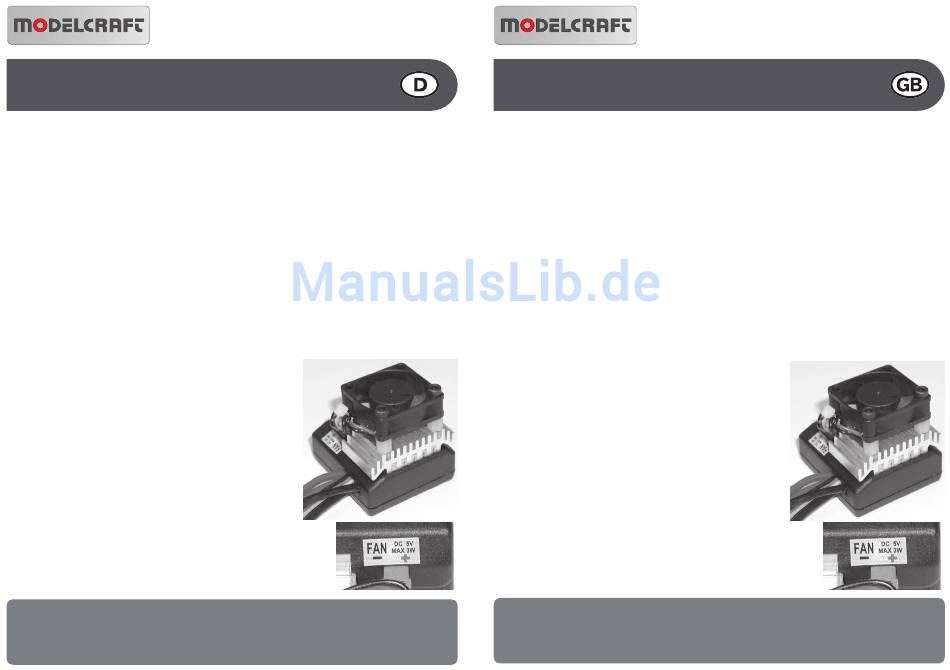

Im Fahrzeug ist die neueste Version des Fahrtreglers montiert. Diese verfügt nicht mehr über eine Einstellmöglichkeit für die
Beschleunigungskennlinie, wie in der Anleitung zu Fahrzeug oder Fahrtregler beschrieben ist.
Anstelle dessen bietet der Fahrtregler die Anschlussmöglichkeit für einen zusätzlichen Lüfter (nicht im Lieferumfang, muss getrennt
bestellt werden).
Der Lüfter muss für eine Betriebsspannung von 5V= ausgelegt sein, max.
Leistungsaufnahme 3W.
Der Lüfter wird mit zwei Schrauben und zwei Kunststoff-Abstandshaltern auf dem
Kühlkörper montiert, siehe Bild rechts.
Achten Sie auf die richtige Orientierung des Lüfters (Luft muss in Richtung Kühlkörper
blasen).
Verbinden Sie das Kabel des Lüfters mit dem zweipoligen Lüfteranschluss; achten Sie
auf die richtige Polarität (rotes Kabel = Plus/+, schwarzes Kabel = Minus/-). Verlegen
Sie das Anschlusskabel so, dass es nicht in den Lüfter gelangen kann, sichern Sie es
z.B. mit einem Kabelbinder.
Die LED auf dem Fahrtregler dient zur Anzeige der Neutralstellung.
Nach dem Einschalten des Fahrtreglers blinkt die LED für 1-2 Sekunden, in dieser Zeit
darf der Gashebel nicht bewegt werden, da der Fahrtregler die Neutralstellung erkennt
und speichert.
Anschließend leuchtet die LED dauerhaft, die Neutralstellung ist gespeichert.
Wird der Gashebel an der Fernsteuerung bewegt und die Neutralstellung verlassen, so
erlischt die LED.
Ihr Modelcraft-Team.
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungs-
anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
© 2009 by Conrad Electronic SE.
1:10 EP Truck RtR „McFlash"
Best.-Nr. 23 53 31
1:10 EP Truck „ROCKHARD" 4WD RtR
Best.-Nr. 23 57 85
1:10 EP „Mustang Hot Rod" 4WD RtR
Best.-Nr. 23 64 60
1:10 EP Truck RtR „Hotlander Next Generation"
Best.-Nr. 23 50 12
*02_11/09_02-HL
Important Informations
Version 11/09
1:10 EP „Sports Car" RtR
Item no. 23 50 13
1:10 EP Buggy „Rhino" RtR
Item no. 23 50 14
1:10 EP Buggy „Steel Racer" 4WD RtR
Item no. 23 64 30
1:10 EP „Audi R8" 4WD RtR
Item no. 23 64 80
1:10 EP Truck „MISSION" RtR
Item no. 23 50 11
Dear customer!
This vehicle has the latest version of the drive control installed. Its acceleration line can no longer be adjusted as described in the
vehicle or cruise control instructions.
Instead, an additional fan can be attached to the cruise control (not included, must be ordered separately).
The fan must be intended for an operational voltage of 5 V=, max. power consumption 3 W.
The fan is attached to the cooling element with two screws and two plastics spacers,
see figure to the right.
Observe correct fan alignment (air must be blown in the direction of the cooling
element).
Connect the fan cable to the two-pole fan terminal; observe the correct polarity (red
wire = positive, black wire = negative). Arrange the connection cables so they it cannot
get into the fan and secure it e.g. with cable-ties.
The cruise control LED serves to indicate the neutral position.
When the cruise control is switched on, the LED will flash for 1 – 2 seconds. In this
time, the throttle lever must not be moved, because the cruise control recognises the
neutral position and saves it.
Then the LED will be lit permanently, and the neutral position is saved.
If the throttle lever at the remote control is moved and leaves the neutral position, the
LED will go out.
Your Modelcraft Team.
These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing systems require the prior
written approval by the editor. Reprinting, also in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.
© 2009 by Conrad Electronic SE.
1:10 EP Truck RtR „McFlash"
Item no. 23 53 31
1:10 EP Truck „ROCKHARD" 4WD RtR
Item no. 23 57 85
1:10 EP „Mustang Hot Rod" 4WD RtR
Item no. 23 64 60
1:10 EP Truck RtR „Hotlander Next Generation"
Item no. 23 50 12
*02_11/09_02.-HL
