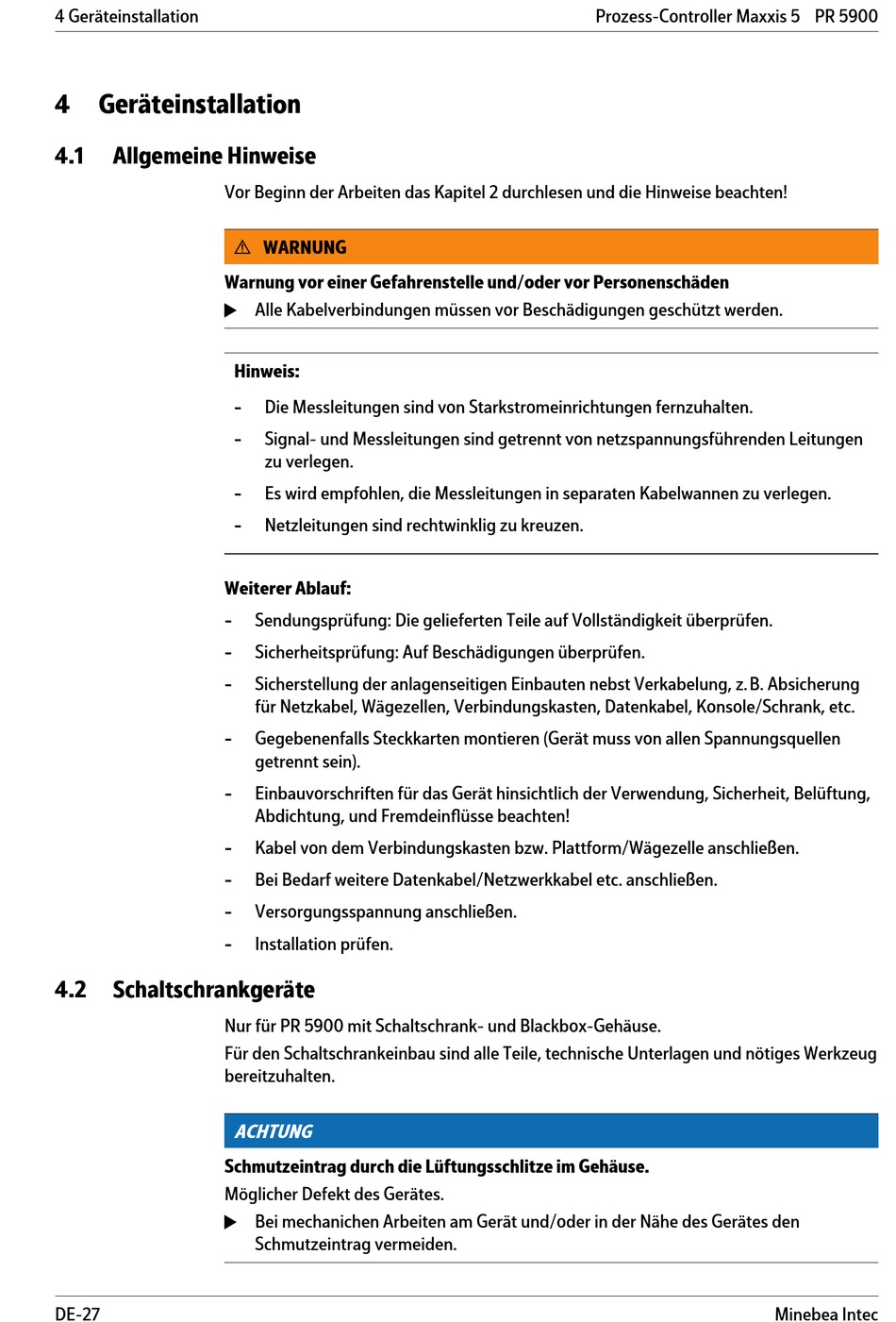

4 Geräteinstallation
4 Geräteinstallation
4.1

Allgemeine Hinweise

4.2 Schaltschrankgeräte
DE-27
Vor Beginn der Arbeiten das Kapitel 2 durchlesen und die Hinweise beachten!
WARNUNG
Warnung vor einer Gefahrenstelle und/oder vor Personenschäden
Alle Kabelverbindungen müssen vor Beschädigungen geschützt werden.
Hinweis:
- Die Messleitungen sind von Starkstromeinrichtungen fernzuhalten.
- Signal- und Messleitungen sind getrennt von netzspannungsführenden Leitungen
zu verlegen.
- Es wird empfohlen, die Messleitungen in separaten Kabelwannen zu verlegen.
- Netzleitungen sind rechtwinklig zu kreuzen.
Weiterer Ablauf:
- Sendungsprüfung: Die gelieferten Teile auf Vollständigkeit überprüfen.
- Sicherheitsprüfung: Auf Beschädigungen überprüfen.
- Sicherstellung der anlagenseitigen Einbauten nebst Verkabelung, z.B. Absicherung
für Netzkabel, Wägezellen, Verbindungskasten, Datenkabel, Konsole/Schrank, etc.
- Gegebenenfalls Steckkarten montieren (Gerät muss von allen Spannungsquellen
getrennt sein).
- Einbauvorschriften für das Gerät hinsichtlich der Verwendung, Sicherheit, Belüftung,
Abdichtung, und Fremdeinflüsse beachten!
- Kabel von dem Verbindungskasten bzw. Plattform/Wägezelle anschließen.
- Bei Bedarf weitere Datenkabel/Netzwerkkabel etc. anschließen.
- Versorgungsspannung anschließen.
- Installation prüfen.
Nur für PR 5900 mit Schaltschrank- und Blackbox-Gehäuse.
Für den Schaltschrankeinbau sind alle Teile, technische Unterlagen und nötiges Werkzeug
bereitzuhalten.
ACHTUNG
Schmutzeintrag durch die Lüftungsschlitze im Gehäuse.
Möglicher Defekt des Gerätes.
Bei mechanichen Arbeiten am Gerät und/oder in der Nähe des Gerätes den
Schmutzeintrag vermeiden.
