Inhaltszusammenfassung für ViewSonic IFP7560

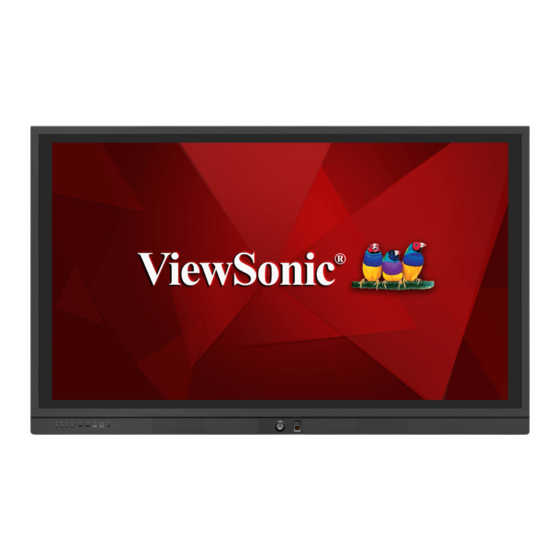

- Seite 1 IFP6560/IFP7560 Commercial Touch Display Bedienungsanleitung Modellnummer: VS17302/ VS17303...
- Seite 2 ViewSonic entschieden haben Mit mehr als 30 Jahren als weltweit führender Anbieter visueller Lösun- gen verfolgt ViewSonic das Ziel, die Erwartungen der Welt an Tech- nologieentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic glauben, dass unsere Produkte das Potenzial besitzen, einen positiven Einfluss auf die Welt zu haben;...
-
Seite 3: Übereinstimmungserklärung
Übereinstimmungserklärung HINWEIS: Dieser Abschnitt befasst sich mit sämtlichen zutreffenden Vorgaben und diesbezüglichen Informationen. Bei den entsprechenden Anwendungen beachten Sie bitte die Angaben auf dem Typenschild und die Kennzeichnungen am Gerät selbst. FCC-Hinweise Dieses Gerät erfüllt alle Anforderungen des Teils 15 der FCC-Bestimmungen. Der Betrieb muss die folgenden zwei Bedingungen erfüllen: (1) Das Gerät darf keine schädlichen Interferenzen verursachen, und (2) das Gerät muss alle empfangenen Interferenzen inklusive der Interferenzen, die eventuell einen unerwünschten Betrieb... -
Seite 4: Ce-Konformität Für Europäische Länder
CE-Konformität für europäische Länder Das Gerät erfüllt die Anforderungen der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU. Die folgende Information gilt nur für Mitgliedsstaaten der EU: Das rechts gezeigte Symbol weist auf Konformität mit der Richtlinie über Elektround Elektronik-Altgeräte (WEEE) 2012/19/EU hin. Produkte, die nicht diese Kennzeichnung tragen, dürfen nicht im kommunalen Abfall entsorgt werden, sondern müssen in dem Rücknahmeund Sammlungssystem entsorgt werden, das je nach Land... -
Seite 5: Rohs2-Konformitätserklärung
RoHS2-Konformitätserklärung Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee; TAC) festgelegt hat, wie folgt konform erwiesen: Vorgeschlagene maximale Substanz... -
Seite 6: Vorsichts- Und Warnhinweise
Wenn Sie Rauchentwicklung, ungewöhnliche Geräusche oder einen seltsamen Geruch feststellen, schalten Sie den LC-Display sofort aus. Setzen Sie sich mit Ihrem Händler oder mit ViewSonic in Verbindung. Der LC-Display sollte unter solchen Umständen aus Sicherheitsgründen auf keinen Fall weiter verwendet werden. - Seite 7 Versuchen Sie nicht, die Sicherheitsvorkehrungen des gepolten Steckers oder Schuko-Stekkers zu umgehen. Ein gepolter Stecker hat zwei Steckerstifte, wovon der eine Stift breiter als der andere ist. Ein Schuko-Stecker hat zwei Steckerstifte und einen dritten Erdungsstift. Der breitere Steckerstift und der dritte Erdungsstift gewährleisten Ihre Sicherheit.
-
Seite 8: Inhaltsverzeichnis
Inhalt Übereinstimmungserklärung FCC-Hinweise ..................i Industry Canada-Hinweis ..............i CE-Konformität für europäische Länder ..........ii RoHS2-Konformitätserklärung ............iii Vorsichts- und Warnhinweise .............iv Copyright Informationen Notieren Sie ..................1 1. Erste Schritte 1.1 Lieferumfang ................2 1.2 Wandmontageset – Spezifikationen (VESA) ........ 3 2. - Seite 9 5. Eingebettete Anwendung auf dem ViewBoard und Einstellung 5.1 vBoard ..................53 5.2 ViewBoard Cast ................58 5.3 Andere Standard-Apps ............... 61 6. Problemlösung 7. Pflege und Wartung 8. Anzeigemodi 8.1 VGA-Modus ................68 8.2 HDMI1/2/3/OPS/SDM-Modus ............. 69 8.3 DP Mode ..................69 9.
-
Seite 10: Copyright Informationen
Microsoft, Windows und das Windows-Logo sind eingetragene Warenzeichen von Microsoft Corporation in den USA und anderen Ländern. ViewSonic, das Logo mit den drei Vögeln, OnView, ViewMatch und ViewMeter sind eingetragene Warenzeichen von ViewSonic Corporation. VESA ist ein eingetragenes Warenzeichen der Video Electronics Standards Association. -
Seite 11: Erste Schritte
1. Erste Schritte Herzlichen Glückwunsch zum Kauf Ihres neuen ViewSonic -Smart-Whiteboards/LC- ® Displays. Wichtig! Bewahren Sie die Originalverpackung und das gesamte Verpackungsmaterial zum späteren Versand auf. Hinweis: In dieser Bedienungsanleitung bezieht sich der Ausdruck „Windows“ auf das Microsoft Windows-Betriebssystem. 1.1 Lieferumfang • HDMI-Kabel... -
Seite 12: Wandmontageset - Spezifikationen (Vesa)
1.2 Wandmontageset – Spezifikationen (VESA) Wenden Sie sich für ein Wandmontageset oder einen höhenverstellbaren Sockel an ViewSonic® oder Ihren Händler vor Ort. Beachten Sie die dem Montageset beiliegenden Anweisungen. Gehen Sie für eine Installation mit Wandmontage wie folgt vor. 1. Prüfen Sie, dass das Display ausgeschaltet ist und das Netzkabel getrennt ist. - Seite 13 • ViewSonic gibt die Standardabmessungen für Wandmontagesets in der Tabelle unten an. Modell VESA-Spezifika- Schraube Menge tionen IFP6560 600x400mm M8x18mm IFP7560 800x400mm M8x18mm HINWEIS: Verwenden Sie nur UL-gelistete Wandmontagehalterungen mit folgender Minimalbelastbarkeit: 80 kg • Wenn Sie nach der perfekten Wandhalterung suchen, helfen wir Ihnen unter www.viewsonic.com gerne weiter.
-
Seite 14: Viewboard-Funktionen
2. ViewBoard-Funktionen Dieser Abschnitt beschreibt die Funktionen von Benutzeroberfläche und Tastenfeld am IFP6560 und IFP7560. Hinweis: Die in dieser Bedienungsanleitung beschriebenen Merkmale oder Anwendungen können je nach erworbenem Modell abweichen. 2.1 Das Bedienfeld Element Beschreibung Startseite-Taste: Zurück zur Startseite des eingebetteten Players. - Seite 15 Dieser Sensor ermöglicht maximale Sicherheit für die biometrische Anmeldung. Diese gilt für Windows Hello oder MyViewBoard – ein digitales Cloud- Whiteboard von ViewSonic. Da Windows Hello das Treiber-Framework von WBF benötigt, müssen Sie, falls Sie die Fingerabdruck-Anmeldeoption in der Windows-Systemsteuerung nicht sehen, möglicherweise den Fingerabdrucktreiber im Windows-Gerätemanager entfernen und den...
- Seite 16 [Drücken Sie , klicken Sie mit der rechten Maustaste auf „Biome- tric Coprocessor“ > Update dreiver (Treiber aktualisieren) > Search automatically for updated software (Automatisch nach aktualisierter Software suchen), internet connection is required] Kombinationstastenfunktionen: Spezialmodus Drücken der vorderen Tasten Anmerkung Alle Tasten auf der Vordersei- (Intervall 1 Anmerkung...
-
Seite 17: Anschlüsse Und Schnittstellen
USB 3.0: Für eingebetteten Player. USB 2.0: Für eingebetteten Player. HDMI-Ausgang: Unterstützt 2K/4K-Bildausgabe an einen anderen Monitor. Bildschirmspiegelung nur von IFP6560/IFP7560 möglich. SDM: Optionales PC-Modul für IFP7560 OPS: PC-Modulsteckplatz für Open Pluggable Specification. Das optionale PC-Modul der Serie VPC12-WPO wurde für das IFP60 ViewBoard opti- miert. -
Seite 18: Die Fernbedienung
2.3 Die Fernbedienung Ein- und Ausschalten Eingangsquellenwahl Bildeinstellmenü für DP/HDMI/VGA Audioeinstellmenü für DP/HDMI/VGA Zahlenfeld Seitenverhältnis für DP/HDMI/VGA anpassen Lautstärke +/- 1 PC-Anwendungen Display-Ruhemodus Countdown Stumm Helligkeit +/- 1 Zur Startseite des eingebetteten Players zurückkehren Einstellungsmenü Tasten Oben/Unten/Rechts/Links/OK Kanalinformationen Zur vorherigen Seite zurückkehren Mediensteuerung F1: Bildschirmaufnahme Die Dateien werden im eingebetteten Player unter dem... -
Seite 19: Batterien In Die Fernbedienung Einlegen
2.4 Batterien in die Fernbedienung einlegen Mit den folgenden Schritten legen Sie Batterien in die Fernbedienung ein. Wir empfehlen, keine unterschiedlichen Batterietypen und keine verbrauchten und frischen Batterien gleichzeitig einzusetzen. Nehmen Sie den Batteriefachdeckel an der Rückseite der Fernbedienung ab. Legen Sie zwei AAA-Batterien ein, achten Sie dabei darauf, dass das „+“-Symbol der Batterien zur „+“-Seite im Batteriefach zeigt. -
Seite 20: Fernbedienungsbereich
2.5 Fernbedienungsbereich Die Reichweite der Fernbedienung beträgt 7 Meter. Achten Sie darauf, dass sich keine Objekte zwischen Fernbedienung und IR-Empfänger befinden. Wenn die Reichweite der Fernbedienung abnimmt oder diese versagt, müssen Sie möglicherweise zwei neue Batterien einlegen. -
Seite 21: Display Einrichten
3. Display einrichten 3.1 Ein externes Gerät anschließen So zeigen Sie Video über VGA-Kabel an. • Verbinden Sie das externe Gerät über ein (15-poliges) VGA-Kabel mit dem VGA-Eingang (VGA IN) des ViewBoard. • Geben Sie Audio von einem PC oder einer Medienbox über die 3,5-mm- Buchse an den Audioeingang aus. - Seite 22 So zeigen Sie Video über HDMI-Kabel an. • Verbinden Sie ein HDMI-Kabel vom Player oder PC mit dem HDMI-Anschluss am ViewBoard. • Verbinden Sie ein Touch USB-Kabel vom PC mit dem Touch USB-Anschluss am ViewBoard. USB-Kabel HDMI-Kabel Hinweis: Der vordere Touch USB-Anschluss ist mit HDMI1 gepaart. Der hintere Touch USB-Anschluss ist mit HDMI2/3, DP und VGA gepaart.
-
Seite 23: Rs232-Verbindung
Über die RS-232-Verbindung können Sie das ViewBoard einschalten, die Lautstärke anpassen oder die Eingangsquelle von einem entfernten PC oder einer Konsole umschalten. ViewSonic bietet auch ein bedienungsfreundliches Steuer-Tool namens vController. Einen Überblick über SW und Download-Möglichkeiten finden Sie auf der ViewSonic-Website. Weitere Informationen zur Fernbedienungsverbindung erhalten Sie in der Tabelle des RS-232-Protokolls. -
Seite 24: Ein Usb-, Hdmi- Oder Mediengerät Anschließen
3.3 Ein USB-, HDMI- oder Mediengerät anschließen Am ViewBoard lassen sich wie bei einem gewöhnlichen Display Geräte leicht über USB, HDMI oder dergleichen anschließen. 1. USB: Eine USB-Tastatur oder Maus lässt sich leicht ohne weitere Einstellungen anschließen. Das ViewBaord unterstützt auch einen regulären USB-Speicherstick (FAT32-Format für den eingebetteten Player). -
Seite 25: Video- Und Audio-Ausgangsanschlüsse
3.4 Video- und Audio-Ausgangsanschlüsse Über den HDMI-Ausgang ist eine Bildschirmspiegelung mit Audio an einen regulären Monitor oder Projektor möglich. Es wird eine Bildauflösung für Bildausgaben von 1920 x 1080 (2K) und 3840 x 2160 (4K) unterstützt. Sie können die Einstellungen auch im Einstellungsmenü... -
Seite 26: Grundlegende Bedienung Des Viewboard
4. Grundlegende Bedienung des ViewBoard Das ViewBoard einschalten 1. Schließen Sie das Netzkabel an und schalten Sie die Stromversorgung über den Netzschalter ein. 2. Drücken Sie die Ein-/Austaste. Die Betriebs-LED leuchtet blau. IFP6560 IFP7560... - Seite 27 Ein-/Austaste...
-
Seite 28: Viewboard-Startbildschirm
4.1 ViewBoard-Startbildschirm Erstmalige Einstellung für Ausbildungsmodus oder Unternehmensmodus Das ViewBoard führt beim ersten Einschalten des ViewBoard einen Setup- Assistenten aus. Schritt 1: Wählen Sie die Systemsprache. Schritt 2: Wählen Sie das Ethernet-Verbindungsverfahren. Für reguläre Netzwerkverbindungen wird DHCP verwendet. Statische IP gilt für spezifische Netzwerkumgebungen. -
Seite 29: Beschreibung
vLauncher für einen benutzerdefinierten Begrüßungsbildschirm Anpassbar – Wählen Sie die „Top 4“-Stan- dard-Apps Bearbeitungsfähig – Ändern Sie die Standardmeldung Umschaltbar – Ändern Sie das Startseitenthe- menbild Element Beschreibung Ruft die vBoard-Software auf vBoard Das Symbol kann ersetzt oder entfernt werden ViewBoard Ruft die ViewBoard Cast-Software auf Cast... -
Seite 30: Werkzeugleiste
Anpassung der Standard-App: Schritt 1: Schritt 2: Schritt 3: Tippen Sie auf das App-Symbol Drücken Sie lang auf das Die gewählte App, z. B. WPS, und gehen Sie zur App-Listenseite gewünschte App-Symbol, z. B. erscheint auf der Startseite als WPS, und ziehen Sie es auf die Verknüpfung zum Starten des Startseite Programms... -
Seite 31: Dateimanager
Dateimanager Dateien durchsuchen Nach Dokumentendatei sortieren Nach Bilddatei sortieren Nach Videodatei sortieren Datei in Cloud Datei auf USB-Laufwerk Beenden Beenden Wählen Sie eine Datei Ordner erstellen Datei kopieren Datei einfügen Datei ausschneiden Datei löschen Datei umbenennen... -
Seite 32: Anmerkungswerkzeug
Folgen Sie zur Anmeldung beim Cloud Drive den Bildschirmanweisungen Anmeldung bei Google Drive Anmeldung bei OneDrive Anmerkungswerkzeug Ele- Beschreibung ment Farbe für dünnen Stift einstellen Farbe für dicken Stift einstellen Bildschirmanmerkungen löschen Notizen als Bilddatei speichern Weitere Einstellungen Schreiben für dicken/dünnen Stift einstellen Farbe einstellen Schreibform einstellen... -
Seite 33: Spotlight-Werkzeug
Spotlight-Werkzeug Spotlight-Bereich anpassen Hintergrundbildtransparenz anpassen 4.3 ViewBoard OSD-Menü (Bildschirmmenü) Das OSD-Menü am ViewBoard lässt sich auf zweierlei Weise aufrufen: Methode 1: Klicken Sie die INPUT-Taste auf der Fernbedienung Methode 2: Führen Sie eine Geste vom unteren Bildschirmrand aus... -
Seite 34: Basiseinstellung
4.3.1 Basiseinstellung So wählen Sie eine Eingangsquelle: 1. Rufen Sie das OSD-Menü mit der INPUT-Taste auf der Fernbedienung oder durch eine Geste am Touchpanel auf. 2. Wählen Sie eine Eingangsquelle. Ein blauer Kreis auf einem Quellensymbol bezeichnet den derzeitigen Kanal. Ein blauer Punkt unter einer Quelle bedeutet, dass an dem Kanal ein Signal anliegt. -
Seite 35: Weitere Osd-Einstellungen
Hintergrundbeleuchtung anpassen und Flicker Free (Flimmerfrei) de-/aktivieren: 1. Rufen Sie das OSD-Menü mit der INPUT-Taste auf der Fernbedienung oder durch eine Geste am Touchpanel auf. 2. Passen Sie die Hintergrundbeleuchtung des ViewBoard durch Berühren an. 3. Tippen Sie zum De-/Aktivieren der Funktion auf das Symbol „Flimmerfrei“. Wenn die Hintergrundbeleuchtung des ViewBoard 100 % beträgt, wird „Flimmerfrei“... -
Seite 36: Audio Setting (Audioeinstellungen)
Audio Setting (Audioeinstellungen) So stellen Sie die Lautstärke ein: 1. Passen Sie Lautstärke, Tiefen, Höhen und Balance durch Berühren an. Stellen Sie die Lautstärke durch Bewegen des Elements nach oben oder unten ein. 2. Klicken Sie auf die Symbole für Standard, Meeting, Class (Klasse) und Custom (Benutzerdefiniert), um die Audioeffekte zu ändern. -
Seite 37: Screen Setting (Bildschirmeinstellungen)
Screen Setting (Bildschirmeinstellungen) 1. Der HDMI 2.0-Schalter gilt für HDMI 2/3. Standardmäßig aktiviert zur Unterstützung von 3840 x 2160 60 Hz. 2. LCD-Bildschirmschoner Aktivieren Sie den Bildschirmschoner, um ein Einbrennen des LCD zu vermeiden. Bei Aktivierung der Funktion führt der Bildschirm nach einer bestimmten Zeit eine Pixelverschiebung aus. - Seite 38 Display Setting (Anzeigeeinstellungen) 1. Passen Sie Helligkeit, Kontrast, Sättigung und Schärfe durch Berühren an. Stellen Sie die Lautstärke durch Bewegen des Elements nach oben oder unten ein. 2. Tippen Sie zum Ändern der Anzeigeeffekte auf das Symbol Standard, Bright (Hell), Soft (Weich) oder Custom (Benutzerdefiniert). 3.
-
Seite 39: Erweiterte Einstellung Des Eingebetteten Player
Adjust Setting (Einstellung anpassen) Hinweis: Die Funktion ist nur bei Eingabe eines VGA-Signals verfügbar. 1. Bewegen Sie die Elemente zum Einstellen des Werts. 2. Tippen Sie zur automatischen Anpassung auf das Auto-Symbol. 4.3.3 Erweiterte Einstellung des eingebetteten Player Wenn die Quelle des ViewBoard der eingebettete Player ist, tippen Sie auf die Schaltfläche für erweiterte Einstellungen, um das Menü... - Seite 40 • Wireless & network (Drahtlos & Netzwerke): Prüfen Sie den derzeitigen Netzwerkstatus und passen Sie die Netzwerkeinstellungen an. Hinweis: Wi-Fi und Wi-Fi-Hotspot-Einstellungen erscheinen nur, wenn ein unterstütztes USB-Wi-Fi-Dongle am Display angeschlossen ist. Wi-Fi wird deaktiviert, wenn der Wireless-Hotspot aktiviert ist. Wi-Fi Tippen Sie auf das Ein/Aus-Symbol, um die WiFi-Funktion ein-/auszuschalten. Tippen Sie auf weitere Einstellungen, um Netzerke hinzuzufügen, zu aktualisieren oder erweiterte Einstellungen aufzurufen.
- Seite 41 Wählen Sie „Add network“ (Netzwerk hinzufügen), um einen bestimmten Wi-Fi-Zu- gangspunkt zu verbinden, der Static IP unterstützt. Ethernet Tippen Sie auf das Ein/Aus-Symbol, um die Ethernet-Funktion ein- und auszuschal- ten. Tippen Sie auf weitere Einstellungen, um die erweiterten Einstellungen aufzurufen.
- Seite 42 Tippen Sie auf Static IP und geben Sie die Werte für eine spezifische Netzwerkum- gebung ein. Tippen Sie bei Bedarf auf die Proxy-Einstellung. Wireless hotspot (Wireless-Hotspot) Tippen Sie auf „Portable Wi-Fi hotspot“, um die Wi-Fi-Hotspot-Funktion ein-/auszu- schalten.
- Seite 43 Tippen Sie auf „Set up Wi-Fi hotspot“, um den Netzwerknamen und die Sicherheit einzurichten und die Einstellungswerte zu speichern. • S hare (Freigabe): SAMBA bietet Dateifreigabedienste in einem LAN an. Wird der SAMBA-Dienst aktiviert, kann von einem PC aus auf die Dateien im eingebetteten Player zugegriffe werden. Aktivieren Sie den SAMBA-Dienst und stellen Sie bei Bedarf ein Passwort ein. Das Standardpasswort lautet 123456.
- Seite 44 Zum Verbinden von ViewBoard und PC müssen sich beide Geräte im selben Netzwerk befinden. Achten Sie darauf, dass sie einander über „PING“-Befehl erreichen können. Um auf ViewBoard-Dateien über einen Windows-PC zuzugreifen, geben Sie die IP- Adresse des ViewBoard durch „RUN“ für den Gerätemanager ein. Geben Sie den Benutzernamen (admin) und das Passwort ein und tippen Sie auf...
- Seite 45 Ist die Verbindung erfolgreich, erscheinen die ViewBoard-Dateien auf dem PC. • Device (Gerät): Passen Sie den Startbildschirm, HDMI-Ausgang, Bildschirmschonerintervall und anderes ein. Home (Startbildschirm): Wählen Sie ein anderes Thema für den Startbildschirm des eingebetteten Player aus...
- Seite 46 vLauncher: Ein Startbildschirm mit Anwendungs-Shortcuts zum leichten Zugreifen auf bestimmte Funktionen. vBoard: Stellt das digitale Whiteboard als Startbildschirm ein. So können Sie leicht und schnell eine Notiz machen, wenn Sie eine Idee haben.
- Seite 47 Display: Stellen Sie Hintergrundbild, HDMI-Ausgangsverschlüsselung, Bildschirmschonerin- tervall, intelligenten Augenschutz und Auflösung des HDMI-Ausgangs ein Wallpaper (Hintergrundbild): Wählen Sie zur Änderung des Hintergrundbilds ein Bild. HDMI out Encryption setting (HDMI-Ausgangsverschlüsselung): Wählen Sie Ein/Aus, um das Signal mit HDCP zu verschlüsseln oder nicht. Die Standardeinstellung ist EIN und ist mit den meisten Displays kompatibel.
- Seite 48 Burn-in Protection Interval (Bildschirmschonerintervall): Mit dem Bildschirmschonerintervall können Sie die Intervalldauer festlegen. Hinweis: Die Bildschirmschonerfunktion sollte über das OSD-Menü aktiviert werden. Für den eingebetteten Player ist diese Funktion nicht verfügbar. Intelligent Eye Protection (Intelligenter Augenschutz): Wenn Sie diese Funktion ein- schalten, wird der Umgebungslichtsensor aktiviert.
- Seite 49 Apps: Hier finden Sie alle App-Informationen, können Apps zwangsweise beenden und Anwendungen deinstallieren. Hinweis: Vorinstallierte Apps können nicht deinstalliert werden. Tippen Sie auf das rechte obere Symbol, um Apps nach Größe oder Name zu ord- nen oder App-Einstellungen zurückzusetzen.
- Seite 50 • Personal (Persönlich) Diese Einstellungen dienen für Security (Sicherheit), Language & input (Sprache und Eingaben), startup and shutdown (Hochfahren und Herunterfahren), password (Passwort), input setting (Eingabeeinstellungen) und others (weitere). Security (Sicherheit): Trusted credentials (Vertrauenswürdige Berechtigungsnachweise): Tippen Sie hier, um alle auf dem ViewBoard installierten CA-Berechtigungsnachweise anzuzeigen. Install from storage (Vom Speicher installieren): Tippen Sie hier, um benötigte Be- rechtigungsnachweise aus dem internen Speicher oder von einem USB-Laufwerk zu installieren.
- Seite 51 Clear credentials (Berechtigungsnachweise löschen): Tippen Sie hier, um installierte Berechtigungsnachweise zu löschen. Hinweis: Vorinstallierte Berechtigungsnachweise können nicht gelöscht werden. Unknown sources (Unbekannte Quellen): Tippen Sie hier, um unbekannte Quellen zuzulassen. Hinweis: Vor der Installation von Apps muss die Funktion für unbekannte Quellen aktiviert werden.
- Seite 52 Language & inputs (Sprache und Eingaben): Zum Anpassen von Sprache und Eingabemethode des eingebetteten Players. Language (Sprache): Tippen Sie hier, um die Sprache zu wählen. Current Keyboard (Aktuelle Tastatur): Tippen Sie hier, um die sichtbare Tastatur zu (de)aktivieren oder das Standardeingabeverfahren zu ändern. Existing keyboard (Existierende Tastatur): Tippen Sie hier, um die erweiterten Einstellungen aufzurufen.
- Seite 53 Built-in PC startup option (Start-Option für eingebauten PC): Einstellung der PC- Modul-Startoptionen. Standardmäßig wird das PC-Modul gestartet, wenn der Kanal zu OPS oder SDM umgeschaltet wird (nur IFP7560). Power Standby mode (Bereitschaftsmodus): Hibernate (Tiefschlaf): Das ViewBoard schaltet den Bildschirm und das gesamte System aus.
- Seite 54 On/off timer (Abschalttimer): Tippen Sie auf +, um einen Zeitplan hinzuzufügen. Wischen Sie zum Einstellen des Werts, wählen Sie den Tag und tippen Sie dann zum Speichern der Einstellung auf . Password (Passwort): Zum Einstellen des Passworts der Bildschirmsperre. Wenn Sie das Passwort vergessen, wenden Sie sich an das Kundendienstzentrum vor Ort.
- Seite 55 Input Setting (Eingangseinstellungen): Input alias switch (Eingangs-Alias umschalten): Der Benutzer kann einen eigenen Namen für jeden Kanal festlegen. Wake up by active source (Durch aktive Quelle aufwecken): Wird diese Funktion aktiviert, wartet das ViewBoard im Bereitschaftsmodus auf ein Eingangssignal. Wenn ein Eingangssignal an das ViewBoard angelegt wird, schaltet es sich automatisch ein.
- Seite 56 Signal Auto search (Automatische Signalsuche): Ist diese Funktion aktiviert, sucht das Display bei Verlust des aktuellen Quellsignals automatisch nach einer verfügbaren Quelle. Ist kein Signal verfügbar, bleibt das Display auf dem aktuellen Kanal und zeigt „No Signal“ (Kein Signal). Hinweis: Diese Funktion arbeitet möglicherweise nicht korrekt, wenn ein Gerät auch Abschaltmodus weiterhin ein 5-V-Signal sendet.
- Seite 57 Energie sparen und die Umwelt schützen! Die Option ist standardmäßig aktiviert. Die Hintergrundbeleuchtung des Displays ist beim IFP6560 auf 70 % und beim IFP7560 auf 65 % eingestellt, um die Anforderungen von Energy Star 7.1 zu erfüllen. Die Hintergrundbeleuchtung des Displays schaltet sich nach 5 Minuten Inaktivität automatisch aus.
- Seite 58 Set date (Datum einstellen): Wischen Sie zum Einstellen des Werts und tippen Sie zum Speichren auf OK. Set time (Zeit einstellen): Wischen Sie zum Einstellen des Werts und tippen Sie zum Speichren auf OK. Select time zone (Zeitzone wählen): Tippen Sie hier zum Wählen einer anderen Zeitzone.
- Seite 59 Select time format (Zeitformat wählen): Tippen Sie hier zum Wählen eines anderen Zeitformats. Select date format (Datumsformat wählen): Tippen Sie hier zum Wählen eines anderen Datumsformats. About Device (Über das Gerät):...
- Seite 60 Systemaktualisierung durchgeführt. Hinweis: Bei Aktualisierung über OTA verbleiben die Benutzerdaten auf dem Gerät. Update by USB (Aktualisierung über USB): Wenn eine Update-BIN-Datei auf dre ViewSonic-Website verfügbar ist, kann der Benutzer sie herunterladen und die Systemaktualisierung über USB-Dongle durchführen. Prozess 1.
- Seite 61 Legal information (Rechtliche Informationen): Tippen Sie hier, um die Open-Source- Lizenzen zu lesen. Display-ID: Die Funktion dient für die RS-232- und LAN-Steuerung. Die Standard-ID des Displays lautet 01. Die verfügbare ID-Spanne liegt zwischen 01 und 98. 99 dient zur Befehlsübersendung von der Steuerungsseite.
-
Seite 62: Eingebettete Anwendung Auf Dem Viewboard Und Einstellung
5. Eingebettete Anwendung auf dem ViewBoard und Einstellung Hinweis: Die Anwendungsfunktion kann per OTA aktualisiert werden. Benutzeroberfläche und Funktionsweise können unangekündigt geändert werden. 5.1 vBoard vBoard-Benutzeroberfläche: Tippen Sie auf , um das Einstellungsfenster zu öffnen. (1) Helligkeitsanpassung (2) Anpassung der Hintergrundfarbe... - Seite 63 (3) Lautstärkeanpassung (4) Weitere Einstellungsoptionen: Quick-Link zur Einstellung des eingebetteten Player, vBoard unterstützt standardmäßig 10-Punkt-Schreiben; der Benutzer kann im Einstellungsmodus zurück zu Einzelpunktschreiben schalten. (5) Informationen über dieses vBoard. • Stift: Tippen Sie auf für weitere Stiftoptionen.
- Seite 64 Stiftdicke und -art wählen Stiftfarbe ändern Werkzeug für Linien und verschiedene Formen...
- Seite 65 Dokument öffnen: Tippen Sie auf , um Dokumente und Inhaltsdateien zu öffnen Tippen Sie auf, um das Dokumentenverzeichnis aufzurufen Dokument im vBoard-Format wählen Video in vBoard importieren Audio in vBoard importieren Bilddatei in vBoard importieren...
- Seite 66 • Seite: Tippen Sie zur Seitenverwaltung auf . Drücken Sie für die Seitenvorschau oder -auswahl die Seitenzahl. Tippen Sie auf die Seite, auf die Sie gehen möchten Halten, um zwischen Seiten zu wechseln.
-
Seite 67: Viewboard Cast
5.2 ViewBoard Cast ViewBoard Cast ist die eingebaute Bildschirmfreigabe-App im ViewBoard, über die Benutzer ihre Präsentationsinhalte senden können, einschließlich der Spiegelung von Bildschirminhalten, Bildern, Videos und Audio. Beachten Sie, dass vor der Nutzung der ViewBoard Cast-Funktion die passenden Netzwerkinfrastruktureinstellu ngen vorgenommen werden müssen. ViewBoard Cast ist Peer-to-Peer-Datenübermittlung per Funk;... -
Seite 68: Cast-Sender Von Windows-Geräten, Macbook Und Chrome-Geräten
5.2.1 Cast-Sender von Windows-Geräten, Macbook und Chrome-Geräten Mac-, Windows- und Chrome-Geräte Stellen Sie sicher, dass Ihr Gerät mit demselben Netzwerk verbunden ist wie IFP. Rufen Sie zum Herunterladen der Anwendung die am IFP angezeigte Adresse auf. Starten Sie ViewBoard Cast und tippen Sie auf die Symbolnummer am IFP. 5.2.2 Viewboard Cast-Sender von Mobilgeräten: iOS-basiert (iPhone, iPad) und Android-OS-basierte Telefone und Tablets Schritt 1:... -
Seite 69: Viewboard Cast Von Mobilgeräten Mit Anmerkungsfunktion
5.2.3 ViewBoard Cast von Mobilgeräten mit Anmerkungsfunktion Element Beschreibung Umschalten Zum Ein- oder Ausblenden der Werkzeugleiste Start Zum Zurückkehren zur Startseite Zurück Zum Zurückkehren zum vorherigen Bildschirm Ordner Zum Anzeigen oder Öffnen der internen Datei des Mobilgerätes Bildschirm- Zum Freigeben des Bildschirms anklicken freigabe (unterstützt Android 5.0 und aktueller) Berührung... -
Seite 70: Andere Standard-Apps
5.3 Andere Standard-Apps Zoom Tippen Sie zum Ausführen der Zoom-Anwendung auf 1. Tippen Sie auf Sign In (Anmelden). Geben Sie Ihre E-Mail-Adresse und Ihr Kennwort ein oder melden Sie sich mit Ihrem Google-, Facebook- oder SSO- Konto an. Falls Sie kein Zoom-Konto haben, sollten Sie Sign Up (Registrieren) wählen. - Seite 71 Einer Besprechung beitreten 1. Wählen Sie Join a Meeting (Einer Besprechung beitreten). Geben Sie die Besprechungskennung der Besprechung ein, der Sie beitreten möchten. Tippen Sie auf Join Meeting (Besprechung beitreten).
- Seite 72 Eine sofortige Besprechung starten 1. Wählen Sie Schedule or Host a Meeting (Eine Besprechung planen oder veranstalten). Wählen Sie die Besprechungsoptionen: • Zum Ein- oder Ausschalten von Video wählen. • Zur Nutzung einer persönlichen Besprechungskennung oder einer eindeutigen Besprechungskennung wählen. Tippen Sie auf Start a Meeting (Besprechung starten). Laden Sie Besprechungsteilnehmer ein, indem Sie das Symbol Participants (Teilnehmer) im unteren Bereich des Bildschirms antippen.
- Seite 73 Browser Ein Webbrowser zum Surfen im Internet. Ordner 1. Lokale Dateiposition 2. USB-Speicher 3. Suchleiste 4. Dateifilter 5. Anzeigebereich 6. Bedienelement zum Kopieren, Einfügen und Löschen 7. Anzeigeansicht zwischen Liste und Gitter umschalten...
-
Seite 74: Problemlösung
6. Problemlösung 1. Vergewissern Sie sich, dass sich keine Fernbedienung funktioniert nicht Hindernisse zwischen Fernbedienung und Fernbedienungsempfänger befinden. 2. Überzeugen Sie sich davon, dass die Batterien richtig in die Fernbedienung eingelegt wurden. 3. Prüfen Sie, ob die Batterien ausgewechselt werden müssen. - Seite 75 Probleme bei der Videowiedergabe Kein Bild/Kein Ton 1. Prüfen Sie die Stromversorgung. 2. Überprüfen Sie die Signalkabel. 3. Vergewissern Sie sich, dass der interne PC richtig installiert wurde. 1. Überprüfen Sie die Signalkabel. Bild zittert 2. Prüfen Sie, ob das Signal von anderen elektronischen Geräten gestört wird.
-
Seite 76: Pflege Und Wartung
7. Pflege und Wartung Bitte beherzigen Sie die folgenden Hinweise, damit Ihr Smart-Whiteboard auf lange Zeit wie neu aussieht: • Reinigen Sie das Gerät nicht, falls es zuvor längere Zeit eingeschaltet war. • Trennen Sie das Gerät vor dem Reinigen komplett von der Stromversorgung. • Reinigen Sie den Bildschirm nicht mit Flüssig- oder Sprühreinigern. -
Seite 77: Anzeigemodi
8. Anzeigemodi 8.1 VGA-Modus 640x480 60Hz/72Hz/75Hz 720x400 70Hz 800x600 56Hz/60Hz/72Hz/75Hz 1024x768 60Hz/70Hz/75Hz 1152x864 60Hz/75Hz 1280x768 60Hz/75Hz 1280x960 60Hz 1280x1024 60Hz/75Hz 1360x768 60Hz 1366x768 60Hz 1440x900 60Hz 1400x1050 60Hz 1600x1200 60Hz 1680x1050 60Hz 1920x1080 60Hz 1920x1200 60Hz... -
Seite 78: Hdmi1/2/3/Ops/Sdm-Modus
8.2 HDMI1/2/3/OPS/SDM-Modus 640x480 60Hz/72Hz 720x400 70Hz 800x600 60Hz/72Hz 1024x768 60Hz/70Hz/75Hz 1280x800 60Hz 1280x1024 60Hz 1360x768 60Hz 1440x900 60Hz 1680x1050 60Hz 1920x1080 60Hz 30Hz (HDMI 1/SDM) 3840x2160 60Hz (HDMI 2/3/OPS) 480i 60Hz 480p 59Hz/60Hz 576i 50Hz 720p 50Hz/60Hz 576p 50Hz 1080i 50Hz/60Hz 1080p 50Hz/60Hz... -
Seite 79: Technische Daten
9. Technische Daten IFP6560 IFP7560 Bildschirmgröße 64,5 Zoll 74,5 Zoll I/O-Anschlüsse HDMI-Eingang Vorderseite HDMI 1.4a x1 (4K bei 30 Hz) , HDCP 1.4 Rückseite HDMI 2.0 x2 (4K bei 60 Hz) , HDCP 2.2 HDMI-Ausgang HDMI 2.0 x1 (720*480_60Hz/1920*1080_60Hz/3840*2160_60Hz) Keine Unterstützung für 3D, CEC, ARC, HEC/CDC/Netzwerk/HDCP... -
Seite 80: Rs-232 Protocol
10. RS-232 Protocol 10.1 Introduction This document describes the hardware interface spec and software protocols of RS232 interface communication between ViewSonic LFD and PC or other control unit with RS232 protocol. The protocol contains three sections command: • Set-Function • Get-Function • Remote control pass-through mode... -
Seite 81: Command Message Reference
10.2.2 LAN Hardware Specification ViewSonic LFD communication port on the rear side (1) Connector type: 8P8C RJ45 (2) Pin Assignment Pin # Signal Remark Output from Display Output from Display Input to Display BI_D3+ For 1G case BI_D3- For 1G case... -
Seite 82: Protocol
10.3 Protocol 10.3.1 Set-Function Listing The PC can control the Display for specific actions. The Set-Function command allows you to control the Display behavior in a remote site through the RS232 port. The Set-Function packet format consists of 9 bytes. Set-Function description: Length: Total Byte of Message excluding “CR”... - Seite 83 Set-Function format Send: (Command Type=”s”) Name Length Command Command Value1 Value2 Value3 Type Byte 1 Byte 2 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte Count Bytes order Reply: (Command Type=”+” or “-”) Name Length Command Type Byte...
- Seite 84 Reply (Hex Format) Name Length Command Type 0x34 0x30 0x2D 0x0D 0x32 Set-function table Basic function Length ID Command Command Value Range Comments Function Type Code (ASCII) Code (Hex) (Three ASCII bytes) (ASCII) Power on/ off 000: STBY The Power-on via LAN (standby) 001: ON control may works only...
- Seite 85 Number 000~009 *3.1.1 Key Pad 000: UP *3.1.1 001: DOWN 002: LEFT 003: RIGHT 004: ENTER 005: INPUT 006: MENU/(EXIT) 007: EXIT Remote 000: Disable Disable: RCU will be no Control 001: Enable function Enabled: RCU controls 002: Pass through normally Pass through: Display will bypass the RC code...
- Seite 86 Optional function Length ID Command Command Value Range Comments Function Type Code (ASCII) Code (Hex) (Three ASCII bytes) (ASCII) Contrast 000 ~ 100 Sharpness 000 ~ 100 Color & 000 ~ 100 Tint ‘ 000 ~ 100 Color mode 000: Normal 001: Warm 002: Cold 003: Personal...
- Seite 87 Tiling-Mode 000: OFF (for video wall) 001: ON Tiling-Com- 000: OFF (for video wall) pensation 001: ON Bezel width compensa- tion Tiling-H by V 01x~09x: H (for video wall) Monitors 0x1~0x9: V 1. 2nd digital for H monitors 2. 3rd digital for V moni- tors Tiling-Posi- 001~025...
-
Seite 88: Get-Function Listing
3. Set Time example Time: 16:27:59 Send: 0x 38 30 31 73 57 48 31 36 0D (“H16”) Send: 0x 38 30 31 73 57 4D 32 37 0D (“M27”) Send: 0x 38 30 31 73 57 53 35 39 0D (“S59”) 10.3.2 Get-Function Listing The PC can interrogate the LFD for specific information. - Seite 89 Bytes order If the Command is Not valid, Command Type=”-“ Name Length Command Type Byte 1 Byte 2 Byte 1 Byte 1 Byte Count Bytes order Example1: Get Brightness from TV-05 and this command is valid. The Brightness value is 67. Send (Hex Format) Name Length Command...
- Seite 90 Get-Function table Basic function Get Function Length ID Command Command Response Range Comments Type (ASCII) Code (ASCII) Code (Hex) (Three ASCII bytes) Get-Bright- 000 ~ 100 ness Get-Volume 000 ~ 100 Get-Mute 000: Off 001: On (muted) Get-Input 000~ 1. 1st digit for signal select 100~ detection: 0...
- Seite 91 NOTE: 1. Get Operation time example Assumed the accumulated operation time is 00,123,456 hrs Send: 0x 38 30 31 67 31 30 30 30 0D (Get Operation time) Reply: 0x 38 30 31 72 31 31 30 30 0D (“00”) 0x 38 30 31 72 31 32 31 32 0D (“12”) 0x 38 30 31 72 31 33 33 34 0D (“34”) 0x 38 30 31 72 31 34 35 36 0D (“56”)
- Seite 92 Optional function Get Function Length ID Command Command Response Range Comments Type (ASCII) Code (ASCII) Code (Hex) (Three ASCII bytes) Get-Contrast 000 ~ 100 Get-Sharp- 000 ~ 100 ness Get-Color 000 ~ 100 Get-Tint 000 ~ 100 Get-PIP 000: OFF mode 001: PIP (POP) 002: PBP...
- Seite 93 Send: 0x 38 30 31 67 32 4D 30 30 0D (Get Date:Month) Reply: 0x 38 30 31 72 32 4D 30 33 0D (“M03”) Send: 0x 38 30 31 67 32 44 30 30 0D (Get Date:Day) Reply: 0x 38 30 31 72 32 44 31 35 0D (“D15”) 2.
-
Seite 94: Remote Control Pass-Through Mode
10.3.3 Remote Control Pass-through mode When PC sets the Display to Remote Control Pass through mode, the Display shall send a 7-byte packet (followed by “CR”) in response to RCU button activation. In this mode the RCU shall have no effect on the Display function. For example: “Volume+” will not change the volume in the Display but only sends “Volume+”... - Seite 95 CHANNEL/PAGE DOWN (-)/ BRIGHTNESS- POWER SOURCES (INPUTS) SLEEP MENU DOWN LEFT (-) RIGHT (+) OK (ENTER, SET) EXIT RED■ (F1) GREEN■ (F2) YELLOW■ (F3) BLUE■ (F4) CHANNEL/PAGE DOWN (-)/ BRIGHTNESS- POWER SOURCES (INPUTS) SLEEP MENU DOWN LEFT (-) RIGHT (+) OK (ENTER, SET) EXIT...
- Seite 96 (F1) ■ GREEN (F2) ■ YELLOW (F3) ■ BLUE (F4) ■ NOTE: This IR-pass-through code is different from the RCU key code. Special control sequence for POWER key under IR-pass through mode. 2-1. When Display is OFF and receives the IR POWER code: Display will turn itself on, then forward the POWER code to the host via RS232.
-
