9. Aansluiting en ingebruikname

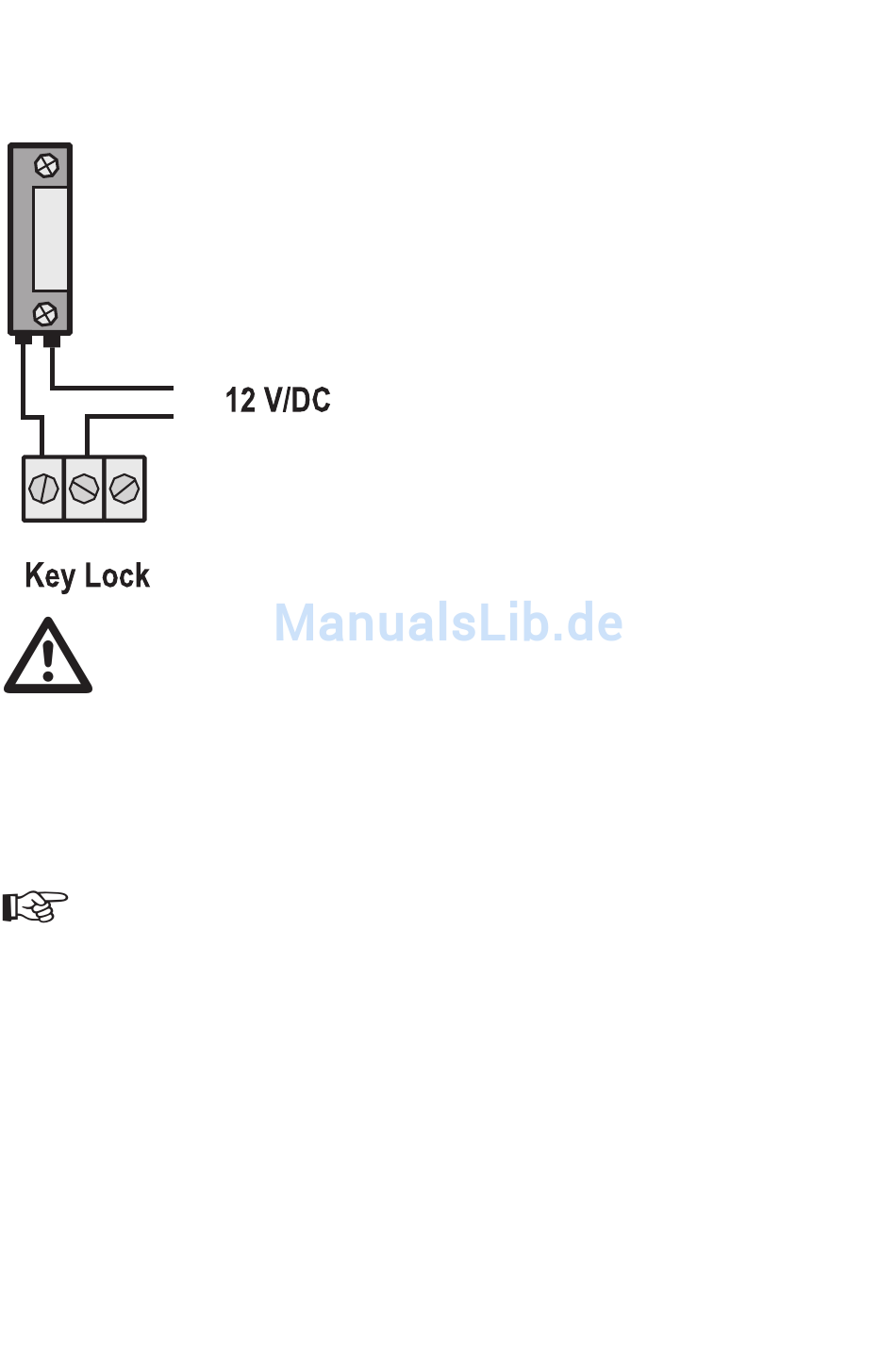

a) Aansluiten van een elektrische deuropener
N/C N/O
COM
Voor u met het aansluiten begint, moet u er voor zorgen dat de 4 kanaals digita-
le recorder losgekoppeld is van het stroomnet. Trek het netdeel uit het stop-
contact, koppel de aangesloten camera's los.
Om de deuropenerfunctie met de toets "Doorlock" (R) te kunnen gebruiken, heeft u een elektrische deu-
ropener (12 V/DC max. 1A) nodig.
U kunt, bij zoverre uw deuropener max. 200 mA nodig heeft, de aansluitingen GND en PWR gebruiken.
Als uw deuropener meer nodig heeft dan 200 mA moet u een externe spanningsbron gebruiken om de
deuropener te voorzien van voldoende stroom.
Denk er om dat de aansluitingen Output (AUDIO, VIDEO, GND), Input (TRG1, TRG2,
TRG3, TRG4), Alarm Output (NC, COM, NO) en Output (SCART, GND) niet zijn aan-
gesloten.
• Controleer of de 4 kanaals digitale recorder van het stroomnet is losgekoppeld.
• Verwijder de vier rubberen voeten aan de onderzijde van het apparaat.
• Verwijder de zichtbaar geworden schroeven met een kruiskopschroevendraaier.
• Draai de 4 kanaals digitale recorder om, en neem het bovendeksel voorzichtig af
• Boor in de rugzijde van de behuizing een gat om een kabeldoorvoer mogelijk te maken. Gebruik
eventueel een geschikte draaddoorvoertule.
• Sluit nu de elektrische deuropener aan zoals op het schakelschema hierboven.
• Breng de achterzijde en het deksel van de behuizing terug aan.
• Draai de schroeven terug aan.
• Bevestig de rubberen voeten aan de onderzijde van de behuizing.
+
-
