Temperatur-Management
Gefahrenhinweise
Funktion
0024094100 07.04
Bedienungsanleitung für
Uhren-Thermostat-Display
Achtung ! Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen.
Nicht zum Freischalten geeignet.
Zur Vermeidung eines elektrischen Schlages, vor Arbeiten am Automatik-
Schalter oder vor Austausch der Lampe freischalten (Sicherungsautomat
ausschalten).
Bei Nichtbeachtung der Installationshinweise können Brand oder andere
Gefahren entstehen.
Grundsätzliche Bedienung des Uhren-Thermostats
Mit den Tasten + oder - stellen Sie die Werte wie Uhrzeit oder Temperatur ein.
Mit der Taste S bestätigen Sie die eingestellten Werte.
Wenn Sie nach einer Einstellung die Taste S nicht drücken, kehrt die Anzeige
automatisch 5 Sekunden nach dem letzten Tastendruck wieder in die
Normalanzeige zurück. Veränderungen an den jeweiligen Werten werden in
diesem Fall nicht übernommen.
Mit der Taste P können Sie jederzeit wieder in das normale Zeitprogramm
zurückkehren.

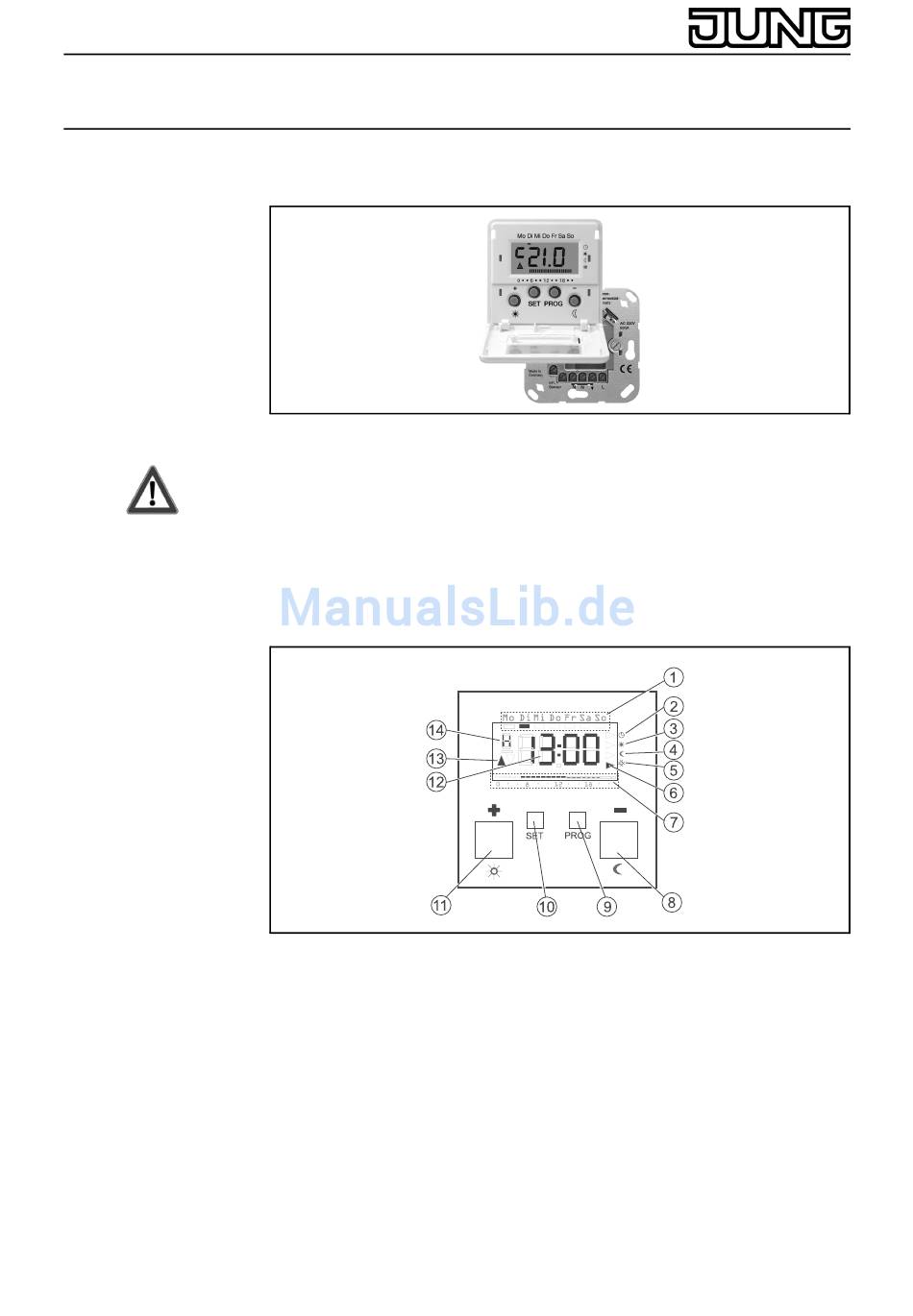

Die Anzeigen und Tasten im Einzelnen
1. Hier wird der aktuelle Wochentag angezeigt.
2. Symbol für die Betriebsart „Zeitprogramm".
3. Symbol für die Betriebsart „Komforttemperatur".
4. Symbol für die Betriebsart „Absenktemperatur".
5. Symbol für die Betriebsart „Frostschutztemperatur".
6. Mit Dreiecken wird hier die jeweils aktuelle Betriebsart markiert.

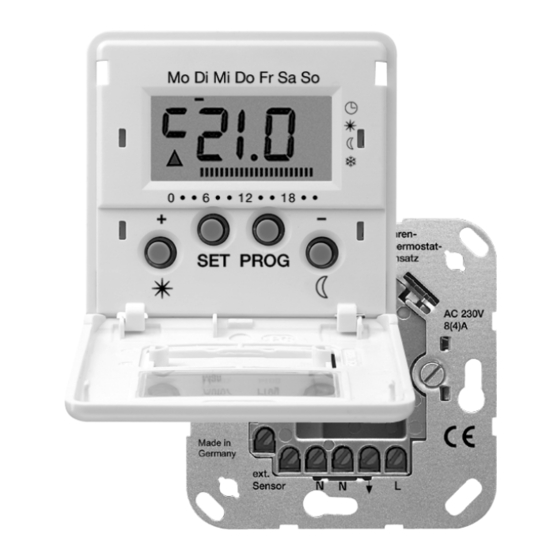

Uhren-Thermostat
Art.-Nr.: ..UT 238 D..
Werbung
Verwandte Anleitungen für Jung UT 238 D Serie
Inhaltszusammenfassung für Jung UT 238 D Serie
- Seite 1 Temperatur-Management Uhren-Thermostat Art.-Nr.: ..UT 238 D.. Bedienungsanleitung für Uhren-Thermostat-Display Gefahrenhinweise Achtung ! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen. Nicht zum Freischalten geeignet. Zur Vermeidung eines elektrischen Schlages, vor Arbeiten am Automatik- Schalter oder vor Austausch der Lampe freischalten (Sicherungsautomat ausschalten).
- Seite 2 Uhren-Thermostat Art.-Nr.: ..UT 238 D.. 7. Hier werden die im Zeitprogramm eingestellten Bereiche für die Komforttemperatur dargestellt. 8. Taste - oder M, auch Spartaste genannt. 9. Taste P 10. Taste S 11. Taste + oder O, auch Partytaste genannt. 12. Hier wird die Uhrzeit angezeigt. Sie können sich von Ihrem Installateur diese Anzeige z.
- Seite 3 Uhren-Thermostat Art.-Nr.: ..UT 238 D.. • Monat • 4. Bestätigen Sie jeweils mit der Taste S . Nach der letzten Bestätigung mit S gelangen Sie automatisch wieder in die Normalanzeige zurück. Heizphase verlängern Sie können bei Bedarf die Komforttemperatur verlängern bzw. einschalten – die (Partyfunktion) so genannte Partyfunktion.
- Seite 4 Uhren-Thermostat Art.-Nr.: ..UT 238 D.. Individuelle Sie können eine individuelle Temperatur einstellen, wenn Ihnen die momentan Temperatur einstellen eingestellte Temperatur des Zeitprogramms nicht geeignet erscheint. 1. Drücken Sie die Taste S. Die aktuell eingestellte individuelle Temperatur wird blinkend dargestellt. 2. Drücken Sie die Tasten + oder - , um die individuelle Temperatur einzustellen.
- Seite 5 Uhren-Thermostat Art.-Nr.: ..UT 238 D.. Einstellungen im Im so genannten Programm-Menü können Sie folgende Einstellungen Programm-Menü verändern: • Uhrzeit und Datum (Menüpunkt Uhr) • Temperaturstufen (Menüpunkt tEmP) • Zeitprogramm (Menüpunkt ProG) • Urlaubsfunktion (Menüpunkt UrLb) • Frostschutzfunktion (Menüpunkt FrSt) Wie Sie im Programm-Menü zu den Menüpunkten gelangen Egal welche Einstellung Sie verändern wollen, in allen Fällen gelangen Sie im Programm-Menü...
- Seite 6 Uhren-Thermostat Art.-Nr.: ..UT 238 D.. 5. Bestätigen Sie jeweils mit der Taste S . Nach der letzten Bestätigung mit S gelangen Sie automatisch wieder in das Programm-Menü zurück. 6. Drücken Sie die Taste P, um in die Normalansicht zurückzukehren. Temperaturstufen verändern – Menüpunkt tEMP Im Menüpunkt tEMP können Sie folgende Temperaturstufen verändern: •...
- Seite 7 Uhren-Thermostat Art.-Nr.: ..UT 238 D.. Schaltzeiten ansehen 1. Gehen Sie im Programm-Menü zum Menüpunkt ProG (siehe Seite 5). Die erste Schaltzeit wird angezeigt. 2. Drücken Sie die Tasten + oder - , um die weiteren Schaltzeiten anzusehen. Die Schaltzeiten werden chronologisch, beginnend bei Montag 0:00 Uhr, aufsteigend bis maximal Sonntag 23:50 angezeigt.
- Seite 8 Uhren-Thermostat Art.-Nr.: ..UT 238 D.. Neue Schaltzeit einfügen 1. Gehen Sie im Programm-Menü zum Menüpunkt ProG (siehe Seite 5). 2. Drücken Sie die Tasten + oder - , um zur leeren Schaltzeit zu gelangen. 3. Bestätigen Sie mit der Taste S . Sie können nun alle Einstellungen für eine neue Schaltzeit vornehmen: Die neue Schaltzeit wird zur Bearbeitung geöffnet, die Stundenanzeige blinkt.
- Seite 9 Uhren-Thermostat Art.-Nr.: ..UT 238 D.. Urlaubsprogramm einstellen – Menüpunkt UrLb Im Menüpunkt UrLb steht Ihnen ein Urlaubsprogramm zur Verfügung. Sie stellen hier das Anfangs- und Ende-Datum Ihrer Abwesenheit ein. In diesem Zeitraum wird auf eine konstante, wählbare Temperaturstufe geregelt. Nach Ablauf der Urlaubsperiode wird das Urlaubsprogramm automatisch gelöscht, damit es sich nicht jährlich wiederholt.
- Seite 10 Uhren-Thermostat Art.-Nr.: ..UT 238 D.. Frostschutzfunktion ein-/ausschalten – Menüpunkt FrSt Sie können nur hier die Frostschutzfunktion dauerhaft aktivieren. Frostschutztemperatur Die Frostschutztemperatur kann nur im Bereich zwischen +5 °C und +15 °C eingestellt werden. 1. Gehen Sie im Programm-Menü zum Menüpunkt FrSt (siehe Seite 5). Die eingestellte Frostschutztemperatur wird blinkend angezeigt.
- Seite 11 Art.-Nr.: UT 238 D Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: 0 23 55 . 80 65 51 Telefax: 0 23 55 .
