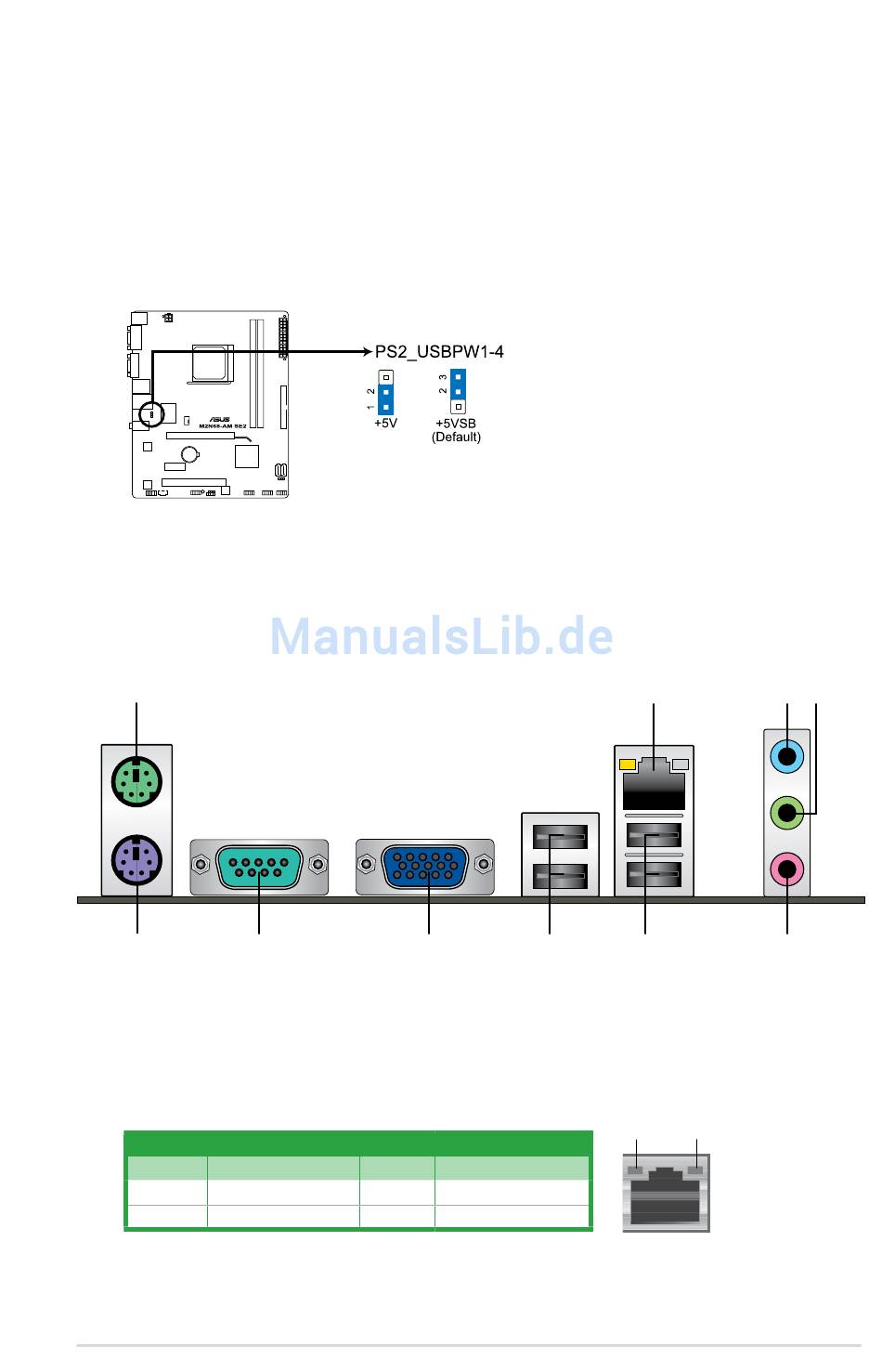

Keyboard/mouse power (3-pin KBPW)
Dieser Jumper ermöglicht Ihnen die Aktivierung/Deaktivierung der Tastatur-/Maus-
, USB-Port 1-4-Aufweckfunktion. Wenn Sie diesem Jumper auf die Kontakte 2-3
(+5VSB) setzen, können Sie den Computer durch das Drücken einer Taste auf der
Tastatur (Standard ist die Leertaste), das Klicken einer Maustaste oder die Benutzung
eines USB-Gerätes aufwecken. diese Funktion erfordert ein ATX-Netzteil mit
mindestens 1A am +5VSB-Kontakt und die entsprechenden Einstellungen im BIOS.
Der PS2_USBPW1-4-Jumper ist für die rückseitigen USB-Ports bestimmt.
M2N68-AM SE2 Tastatur-/Maus-Stromanschluss
1.7
Anschlüsse
1.7.1
Rücktafelanschlüsse
1
10
1.
PS/2-Mausanschluss (grün). Dieser Anschluss ist für eine PS/2-Maus
vorgesehen.
LAN (RJ-45)-Anschluss. Dieser Anschluss ermöglicht eine 10/100 PHY-Verbindung
2.
zu einen LAN über einen Netzwerk-Hub.
LED-Anzeigen am LAN-Anschluss
LED (Orange)
Status
Description
AUS
Keine Verbindung
ORANGE
100 Mbps-Verbindung
1-9
9
LED (Grün)
Status
AUS
Green
8
7
Description
Keine Verbindung
10 Mbps-Verbindung
2
6
LED
LED
(Orange)
(Grün)
LAN-Anschluss
Kapitel 1: Produkteinführung
3 4
5
