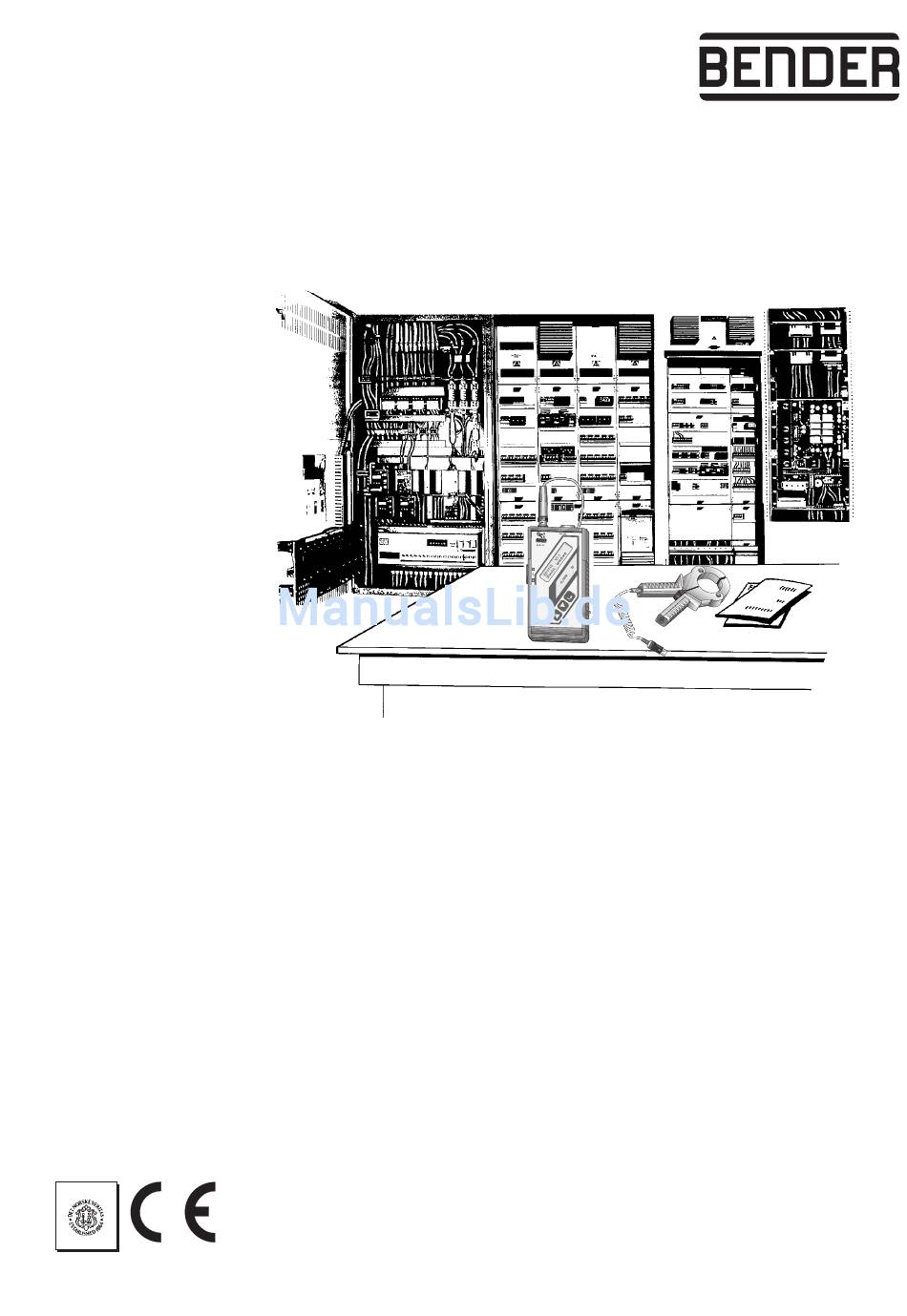

- Seite 1 Tragbares Isolationsfehlerauswertegerät EDS165 Bedienungshandbuch Q u a l i t y S y s t e m C e r t i f i e d TGH 1265 I S O 9 0 0 1...
- Seite 2 Tragbares Isolationsfehlerauswertegerät EDS165 TGH 1265 Dipl.-Ing. W. Bender Herausgegeben von der GmbH+CoKG Dipl.-Ing. W. BENDER GmbH+CoKG Londorfer Str. 65 D-35305 Grünberg Nachdruck nur mit Genehmigung des Herausgebers Postfach 1161 Alle Rechte vorbehalten D-35301 Grünberg Änderungen vorbehalten Tel. 06401/807-0 Fax 06401/807-259...
-
Seite 3: Inhaltsverzeichnis
1 Allgemeines ....................4 Der Isolationswiderstand ..................5 Zugrundeliegende Normen .................. 6 2 Sicherheitshinweise ..................7 3 Funktionsprinzip EDS165 ................9 Funktion im EDS-Modus (IDs)................9 Funktion im RCM-Modus (IDn) ..............10 4 Produktbeschreibung .................. 11 Meßzangen für EDS165 ..................12 EDS165 im EDS470-System ................13... -
Seite 4: Allgemeines
∆n PSA3012 oder Meßwandlern der Baureihen W1-S...W5-, W1-P...W4-P, WR... oder WS... arbeitet das EDS165 als Differernzstrommeßgerät. Der Meßbereich beträgt 10 mA bis 16 A (10 mA bis 10 A in Verbindung mit Meßwandlern anstelle der Meßzangen), der Ansprechbereich für die Alarmmeldung ist 10 mA bis 10 A. -
Seite 5: Der Isolationswiderstand
Fehlerbeseitigung sehr einfach, das geforderte hohe Isolationsniveau bleibt erhalten. Die Lokalisierung erfolgt im laufenden Betrieb, eine Abschaltung ist nicht notwendig. Zu diesen modernen Überwachungssystemen stellt das EDS165 eine hilfreiche Ergänzung dar bzw. ist es Bestandteil dieser Systeme. TGH 1265 / 01.97... -
Seite 6: Zugrundeliegende Normen
Es wird empfohlen, den ersten Isolationsfehler so schnell wie möglich zu beseitigen. Die schnelle Fehlersuche wird mit Isolationsfehlersuchsystemen wie EDS470 oder RCMS470 möglich. Durch Systemerweiterungen wie EDS165 werden solche Systeme noch effektiver. Die Gefahr einer Abschaltung der Stromversorgung durch einen eventuellen zweiten Fehler ist damit erheblich reduziert. -
Seite 7: Sicherheitshinweise
Transport und BENDER-Gesellschaft. Lagerung Die Komponenten des EDS165 dürfen nur in Räumen gelagert werden, in denen sie vor Staub, Feuchtigkeit, Spritz- und Tropfwasser geschützt sind und in denen die angegebenen Lagertemperaturen eingehalten werden. Für das EDS165 mit allen Komponenten leistet BENDER eine Garantie für fehlerfreie Ausführung und Garantie- einwandfreie Materialqualität unter normalen Betriebs-bedingungen für einen Zeitraum von 12 Monaten... -
Seite 8: Symbol- Und Hinweiserklärung
Vorsicht Dieses Symbol gibt wichtige Hinweise für den sachgerechten Umgang mit dem EDS165 Das Nichtbeachten dieser Hinweise kann zur Störungen am EDS165 oder in dessen Umgebung führen. Unter diesem Symbol erhalten Sie Anwendungs-Tips und besonders nützliche Informationen. Sie helfen Ihnen, alle Funktionen des EDS165 optimal zu nutzen. -
Seite 9: Funktionsprinzip Eds165
Isolationsfehler und die Erdleitung (PE-Leitung) zum Prüfgerät zurück. Dieser Stromimpuls wird von den im Isolationsfehlerpfad liegenden Meßwandlern erkannt und durch das angeschlossene Auswertegerät,in diesem Fall ein EDS165, gemeldet. Mit diesem Meßprinzip werden sowohl unsymmetrische als auch symmetri- sche Isolationsfehler gefunden. -
Seite 10: Funktion Im Rcm-Modus (Idn)
Im RCM-Modus können Differenzströme in ein- und dreiphasigen TT- oder TN- Systemen gemessen werden. Ist die Netzableitkapazität vor der Meßzange ausrei- chend hoch, so kann mit dem EDS165 auch in ein- und dreiphasigen IT-Systemen gemessen werden. Die Eignung dafür ist im Einzelfall zu prüfen. -
Seite 11: Produktbeschreibung
Auswertegerät innerhalb einer fest installierten Isolationsfehlersuchein- richtung EDS470 oder EDS1000 (EDS-Modus) Differenzstrommeßgerät (RCM-Modus). Das EDS165 arbeitet grundsätzlich in Verbindung mit BENDER-Meßzangen oder Meßwandlern. Im EDS-Modus wird der Prüfimpuls eines Prüfgerätes (PGH471, PGH185) benötigt. Der Prüfimpuls muß wie folgt aussehen: 2 s positiver Prüfimpuls 4 s Pausenzeit 2 s negativer Prüfimpuls... -
Seite 12: Meßzangen Für Eds165
Produktbeschreibung Meßzangen für EDS165 Meßzange PSA3012 mit 12 mm Innendurchmesser, 2 m Meßleitung. Meßzange PSA3054 mit 54 mm Innendurchmesser, 2 m Meßleitung Ohne Abbildung: Meßzange PSA3165 mit 100 mm Innendurchmesser, ca. 2 m Meßleitung. TGH 1265 / 01.97... -
Seite 13: Eds165 Im Eds470-System
Das EDS165 bietet über die integrierte Schnittstelle RS232 die Möglichkeit, Meßdaten aufzunehmen, zu übertragen und später mittels Standardsoftware auszuwerten. EDS165 im Die nachstehende Skizze zeigt eine mögliche Einbindung des portablen EDS165 in EDS470-System ein EDS470-System. A2 GND IN1 IN2 IN3 IN4 O1+ O1- O2+ O2-... -

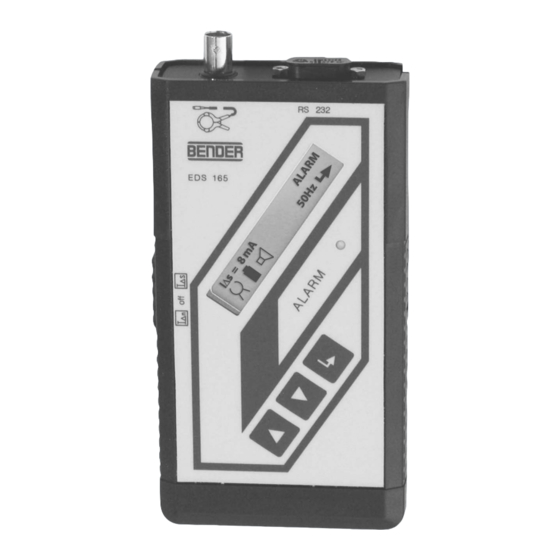

Seite 14: Bedienelemente Des Eds165
Produktbeschreibung Einschalten des Der Betriebsartenwahlschalter an der linken Seite des EDS165 hat drei Stellungen: EDS165 Mittelstellung OFF - Gerät ist ausgeschaltet Rechte Stellung - Funktion als Auswertegerät innerhalb eines ∆s EDS-Systems (EDS470, EDS3065). Anzeige: I =xx mA ∆s Linke Stellung - Funktion als Differenzstrom-Meßgerät. -
Seite 15: Batteriefach
Nebenstehendes Bild zeigt Y=100mA einen Akku oder eine Batterie, deren Kapazität etwa zur Hälfte erschöpft ist. Das Batteriefach befindet sich auf der Rückseite des EDS165 und enthält Batterien oder nachladbare Akkus. 1,5 V 1,5 V 1,5 V 1,5 V Zum Wechseln der Akkus muß... -
Seite 16: Bedienung Und Einstellung
Summer ist aktiviert Fehlerspeicherung (Memory) ON Die Bedienung und Einstellung des EDS165 erfolgt über drei Bedientasten und das LCD-Display. Nachstehend werden die Einstellmöglichkeiten für den EDS-Modus beschrieben. Wird der Betriebsartenwahlschalter in die Stellung I gebracht, so befindet sich das ∆s... - Seite 17 ändert die Einstellung in off, <ENTER> übernimmt die ange- zeigte Einstellung und führt an- schließend zurück zur Anzeige. Hinweis: Die Einstellung des Summers ist nur bis zum nächsten Ausschalten des EDS165 wirksam! Das Menü 4 (m4) erlaubt die m4: set sensor Einstellung des angeschlossenen Sensors.
-
Seite 18: Eds165 Im Rcm-Modus
Bedienung und Einstellung Im Menü 5 (m5) wird das EDS165 der jeweiligen Netzfrequenz angepaßt. <ENTER> ruft das Menü zur Anpassung an die Netzfrequenz auf, <UP> führt zurück in die Anzeige. m5: freq. (I∆s) (menu: In der oberen Zeile wird die aktuell eingestellte Netzfrequenz angezeigt, in diesem Fall 50 Hz. -
Seite 19: Fehlermeldungen
Bedienung und Einstellung Fehlermeldungen Das EDS165 gibt eine Fehlermeldung aus, wenn keine Meßzange oder kein Meßwandler angeschlossen ist. Die Fehlermeldung erfolgt akustisch und optisch. Die Einstellung SUMMER ON bzw. SUMMER OFF hat keinen Einfluß auf die akustische Meldung bei fehlender Meßzange. Die Meldung erfolgt sowohl im EDS- als auch im RCM-Modus. -
Seite 20: Begriffe
Fließen kommt Nennfehlerstrom. Fehlerstrom, bei dem die Auswerteeinheit unter ∆n spezifizierten Bedingungen anspricht. Meßwert des selektiven Fehlerstromes der Auswerteeinheit ∆s Werksein- Werksseitig wird das EDS165 mit folgenden Einstellungen ausgeliefert: stellungen Meßzange: (m4 => set sensor) PSA3054 Fehelrspeicherung: (m2 => memory) Summer: (m3 =>... -
Seite 21: Praktischer Einsatz
EDS470 oder EDS3065. Dabei detektiert es die Prüfimpulse des Prüfgerätes (PGH470, PGH185). Die Isolationsfehlerauswertung ist nur in spannungsführenden IT-Systemen möglich. Im folgenden ist der praktische Einsatz des EDS165 innerhalb einer fest installierten Isolationsfehlersucheinrichtung EDS470 beschrieben: • Der zentrale Isolationswächter hat einen Isolationsfehler unterhalb seines Ansprechwertes gemeldet. - Seite 22 K5 K6 K7 K8 K9 I∆s MONITOR SLAVE ADDRESS TEST A4 A3 A2 A1 A0 ALARM FAULT RS485 RESET R1 R2 K12 K11 K10 11 12 Einsatz eines EDS165 in einem IT-System mit fest installierter Isolationsfehlersuch- einrichtung EDS470. TGH 1265 / 01.97...
-
Seite 23: Rcm-Modus
Praktischer Einsatz RCM-Modus Im RCM-Modus arbeitet das EDS165 als Differenzstrommeßgerät in TN- und TT- Systemen, bei Erfüllung bestimmter Netzbedingungen auch in IT-Systemen. Die Differenzstrommessung ist nur in spannungsführenden Netzen möglich. • Prüfen, ob das Netz Spannung führt. • Meßzange anschließen. -
Seite 24: Technische Daten
7 Technische Daten Technische Daten Isolationskoordination nach DIN VDE 0110 T1 EDS165 abhängig vom eingesetzten Stromsensor Betriebsart Dauerbetrieb Überwachtes Netz Netznennspannung U siehe Meßzangen bzw. Meßwandler Netzfrequenz im EDS-Modus: 50, 60, 400 Hz (einstellbar) Netzfrequenz im RCM-Modus: 45 ... 65 Hz... -
Seite 25: Grenzen Der Isolationsfehlersuche
Vielzahl der Möglichkeiten nicht gemacht werden. Im Zweifelsfall muß mit einem BENDER-Berater die Eignung des EDS165 für die jeweilige Anwendung geklärt werden. An dieser Stelle seien die Bedingungen und die Reaktionen des EDS165 im EDS- Modus bei Überschreiten der Bedingungen erläutert: •... -
Seite 26: Bestellangaben
9 Bestellangaben Gerätetyp Bezeichnung Artikel-Nr. EDS165 Isolationsfehlerauswertegerät 91 082 001 PSA3012 Meßzange 12 mm 980 749 PSA3054 Meßzange 54 mm 980 698 PSA3165 Meßzange 100 mm 980 697 W1-S35 Meßwandler 35mm, runde Öffnung 911 731 W2-S70 Meßwandler 70mm, runde Öffnung... -
