Inhalt
Vorstellung
Der Cost Controller
Merkmale
Kostenüberwachung
Kostenvorhersage
Augenblicklicher Leistungsverbrauch
Maximaler Leistungsverbrauch
Gesamtleistungsverbrauch
Bestimmungsgemäße Verwendung
Sicherheitshinweise
Grundeinstellung
Tarifeinstellmodus
Benutzung des Cost Controllers
Batteriewechsel
Wichtige Hinweise
Instandhaltung
Technische Daten
Haftungsausschluß
1.0 VORSTELLUNG
Herzlichen Glückwunsch zum Erwerb dieses Cost Controllers. Dieses Produkt ist
eine hochgenaue und leicht einzusetzende Stromverbrauchs-Überwachung, die
nach dem letzten Stand der Technik konstruiert ist. Lesen Sie bitte für die optimale
Nutzung des Geräts vor der
Betriebsanleitung aufmerksam durch.

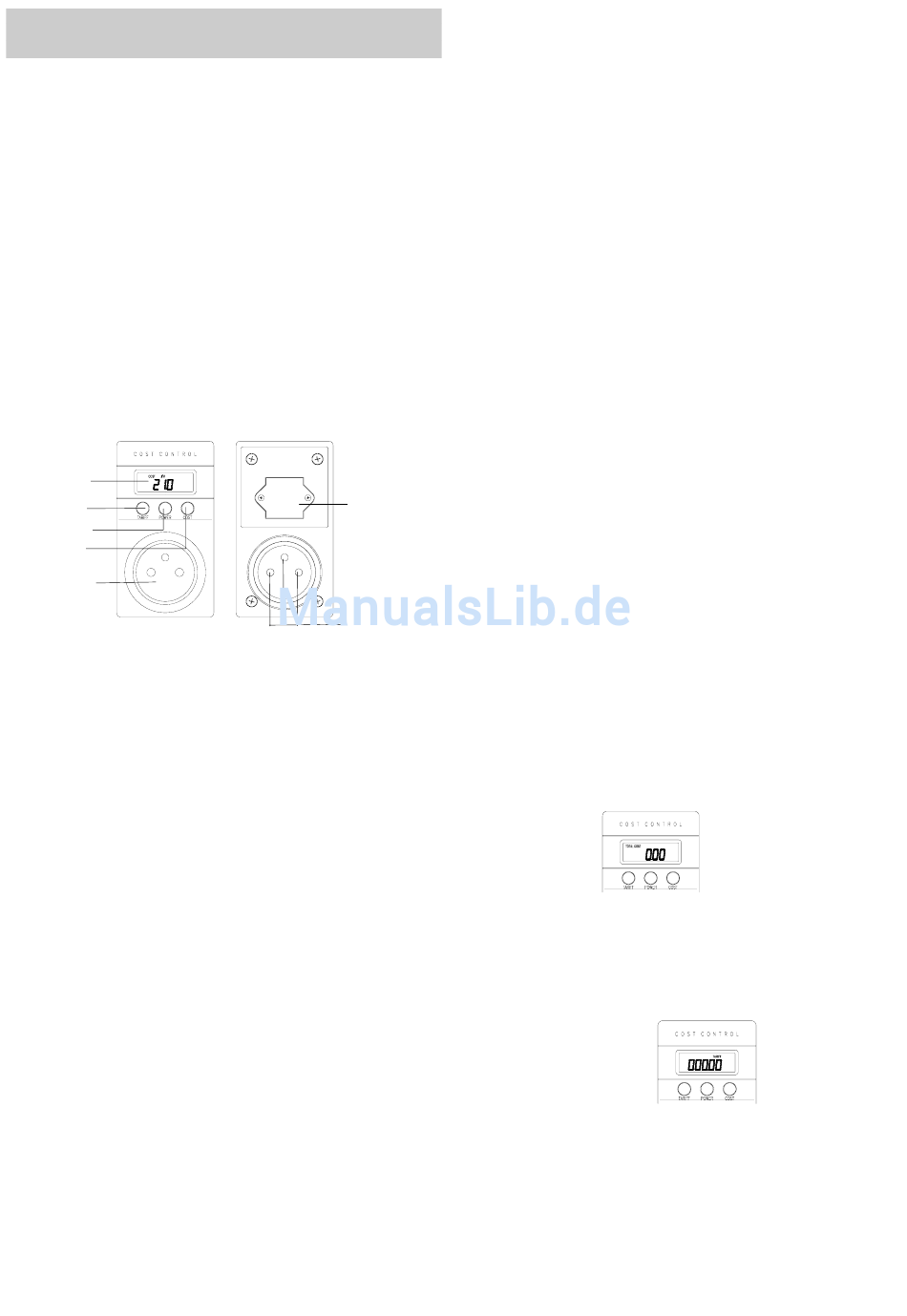

2.0 DER COST CONTROLLER
LCD
Tariftaste
Einschalttaste
Kostentaste
Steckdose
3.0 MERKMALE
•
Kostenüberwachung
•
Kostenvorhersage
•
Augenblicklicher Leistungsverbrauch (Watt)
•
Anzeige des maximalen Leistungsverbrauchs (Watt max.)
•
Anzeige des Gesamtleistungsverbrauchs (Kilowattstunden gesamt)
4.0 KOSTENÜBERWACHUNG
Dieses Merkmal gibt dem Anwender die Möglichkeit, festzustellen, welche
Elektrizitätskosten beim Betrieb
Kostenüberwachung wird dieser Wert als "TOTAL COST" (= "Gesamtkosten") auf
dem LCD angezeigt. Die so erlangte Information erlaubt dem Benutzer, seine
Geräte verbrauchseffizient und kostenbewußt einzusetzen.
5.0 KOSTENVORHERSAGE
Die Kostenvorhersage ist nützlich zur Einplanung künftiger Stromkosten für den
Betrieb von Elektrogeräten über eine bestimmte Zeitperiode, da mit ihr die
Größenordnung künftiger Stromrechnungen abgeschätzt werden kann. Es gibt
folgende drei Kostenvorhersage-Anzeigen:
1) COST/D = Vorhersage der Kosten pro Tag (Normalverbrauch angenommen)
2) COST/M = Vorhersage der Kosten pro Monat (Normalverbrauch angenommen)
3) COST/Y = Vorhersage der Kosten pro Jahr (Normalverbrauch angenommen)
6.0 AUGENBLICKLICHER LEISTUNGSVERBRAUCH
Ist ein Elektrogerät mit dem Cost Controller verbunden, so kann mit einer
Betätigung der "POWER"-Taste festgestellt werden, welche Leistung (Watt) in
eben diesem Augenblick an des angeschlossene Elektrogerät geliefert bzw. von
diesem verbraucht wird.
7.0 ANZEIGE DES MAXIMALEN LEISTUNGVERBRAUCHS
Durch erneutes Drücken der
Leistungsverbrauch (Watt max.) angezeigt. Diese Anzeige bezieht sich auf die vom
Elektrogerät während des Überwachungszeitraums verbrauchte Maximalleistung.
8.0 ANZEIGE DES GESAMTLEISTUNGSVERBRAUCHS
Durch eine weitere, dritte Betätigung der "POWER"-Taste schaltet das Gerät zur
Anzeige der während des Überwachungszeitraums verbrauchten Gesamtleistung in
kWh (Kilowattstunden).
9.0 BESTIMMUNGSGEMÄßE VERWENDUNG
Der Meßbereich des Cost Contoller reicht von etwa 4W bis 3600W (variiert
automatisch mit dem angeschlossenen Gerät) und ist deshalb ideal für die
Überwachung einer großen Vielfalt elektrischer Geräte geeignet.
Der Cost Controller wurde nur für den Gebrauch als Indikator der durchschnittlichen
Stromkosten von Elektrogeräten entwickelt. Trotz seiner Genauigkeit ist er nicht
offiziell zertifiziert und kann
Meinungsverschiedenheiten mit der Elektrizitätsgesellschaft verwendet werden.
•
Das Gerät ist nur für den Anschluß an 230 Volt / 50 Hz Wechselspannung
zugelassen.
•
Es dürfen nur Verbraucher mit der gleichen Spannung (230 Volt / 50 Hz)
angeschlossen werden.
1.0
2.0
3.0
4.0
5.0
6.0
7.0
8.0
9.0
10.0
11.0
12.0
13.0
14.0
15.0
16.0
17.0
18.0
Inbetriebnahme die Hinweise
Batteriefach-
deckel
Stecker
seiner Elektrogeräte anfallen.
"POWER"-Taste wird der
deshalb nicht als Beweismittel
•
Die maximale Spitzenleistung eines eingesteckten Verbrauchers darf 3600
Watt (Maximaler Strom 16 Ampere) nicht überschreiten.
•
Der Cost Controller wurde nur zum Einsatz in geschlossenen, trockenen
Räumen entwickelt. Eine Verwendung im Freien ist strikt untersagt.
•
Der Cost Controller darf in keiner Weise geändert oder modifiziert werden.
•
Beachten
anzuschließenden Gerätes.
•
Jede andere als die hier beschriebene Verwendung birgt die Gefahr von
Kurzschluß, Brand, elektrischem Schlag usw. bzw. der Beschädigung dieses
Produkts.
Zur Erhaltung des perfekten Zustands und eines garantiert sicheren Betriebs dieses
Produkts ist der Anwender angehalten, die Punkte Bestimmungsgemäße
Verwendung,
Betriebsanleitung zu beachten.
10.0 SICHERHEITSVORKEHRUNGEN
•
Verbinden Sie den Cost Controller nur mit einer vorschriftsmäßigen
Schutzkontakt-Steckdose (VDE) mit einer Wechselspannung von 230 Volt /
50 Hz ±10% (10/16A).
•
Die maximale Spitzenleistung eines eingesteckten Verbrauchers darf 3600
Watt (16A) nicht überschreiten.
•
Der empfohlene Betriebstemperaturbereich beträgt 0°C bis +50°C. Höhere
Temperaturen können besonders während der Messung hoher Lasten zur
Überhitzung und zu permanenter Beschädigung des Geräts führen.
•
Betreiben Sie das Produkt nicht in geschlossenen Räumen oder widrigen
Umgebungsbedingungen, in denen brennbare Gase, Dämpfe oder Stäube
auftreten können.
•
Vermeiden Sie aus Sicherheitsgründen unbedingt den Betrieb in feuchter
in dieser
Umgebung oder gar ein Feuchtwerden des Produkts.
•
Vor einer Wartung, einer Instandsetzung oder einem Austausch von Teilen
oder Baugruppen muß das Gerät unbedingt von der Netzspannung getrennt
werden, da beim Öffnen spannungsführende Teile oder Anschlußstellen
freigelegt werden könnten.
•
Kondensatoren in den Schaltkreisen des Produkts können trotz Trennung des
Geräts vom Netzanschluß noch immer Ladungen hoher Spannung enthalten.
•
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen
und Betriebsmittel zu beachten.
•
In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfewerkstätten ist
der Umgang durch geschultes Personal verantwortlich zu überwachen.
•
Stecken Sie nie Nadeln oder andere metallischen oder sonstige Gegenstände
in die Netzsteckdose.
•
Stecken Sie nie mehrere Cost Controller-Geräte aufeinander.
•
Wenn ein gefahrloser Betrieb nicht länger möglich ist, so ist das Produkt
außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es
ist anzunehmen, daß ein gefahrloser Betrieb nicht mehr möglich ist, wenn
a) das Produkt sichtbare Beschädigungen aufweist,
b) das Produkt nicht mehr funktioniert
c) eine längere Lagerung unter ungünstigen Verhältnissen stattgefunden hat
oder
d) schwere Transportbeanspruchungen nicht auszuschließen sind.
11.0 GRUNDEINSTELLUNG
Vor dem Einstecken des Cost Controller in die Netzsteckdose bzw. eines
Elektrogeräts in den Cost Controller sind die Grundwerte einzustellen.
Zur
Schalten Sie zuerst durch mehrfaches Drücken der "COST"-Taste über die
Anzeigen "COST/D", "COST/M" und "COST/Y" in die Anzeige "TOTAL COST".
Stellen Sie sicher, daß alle angezeigten Werte auf Null gestellt sind (wie unten
gezeigt).
1. Um eine genaue Anzeige zu gewährleisten, muß jeder in der "TOTAL
COST"-Anzeige nicht von Anwender selbst voreingestellte Wert auf Null
zurückgesetzt werden. Um dies zu erreichen, muß die "COST"-Taste gedückt
und für etwa 4 Sekunden gehalten werden. Damit werden alle Werte mit
Ausnahme des Tarifs (Kosten pro Kilowattstunde) auf den Wert Null
zurückgesetzt.
2. Sind alle in der "TOTAL COST"-Anzeige dargestellten Werte auf Null
zurückgesetzt, dann ist zur Einstellung des Tarifs die "TARIFF"-Taste zu
drücken.
maximale
12.0 TARIFEINSTELLMODUS
Der Preis einer einzelnen kWh (Kilowattstunde) kann gewöhnlich anhand einer
früheren Stromkostenrechnung festgestellt werden. Bitte benützen Sie für diesen
Zweck den Preis auf einer möglichst jungen Rechnung - die Preise auf einer alten
Rechnung könnten sich in der Zwischenzeit geändert haben. Sollten Sie die Kosten
pro kWh nicht aus einer früheren Rechnung ersehen können, so erfragen Sie den
derzeit gültigen Preis bei Ihrer zuständigen Elektrizitätsgesellschaft. Der Tarif muß
vorab nicht notwendigerweise auf Null gestellt werden (wie oben gezeigt). Wird ein
Wert angezeigt, der nicht vom Anwender selbst eingestellt wurde, so kann dieser
bei der Neueinstellung der Stromkosten pro kWh einfach auf folgende Weise
bei
überschrieben werden:
1. Drücken und halten Sie die "TARIFF"-Taste (etwa 3 Sekunden), bis die am
weitesten rechts stehende Ziffer anfängt zu blinken.
2. Betätigen Sie zur Einstellung der gewünschten Zahl entweder die "POWER"-
oder die "COST"-Taste. Jeder Tastendruck ändert die gewählte Ziffer um den
Sie die Angaben auf dem
Sicherheitshinweise und Haftungsausschluß
Typenschild des jeweils
in dieser
