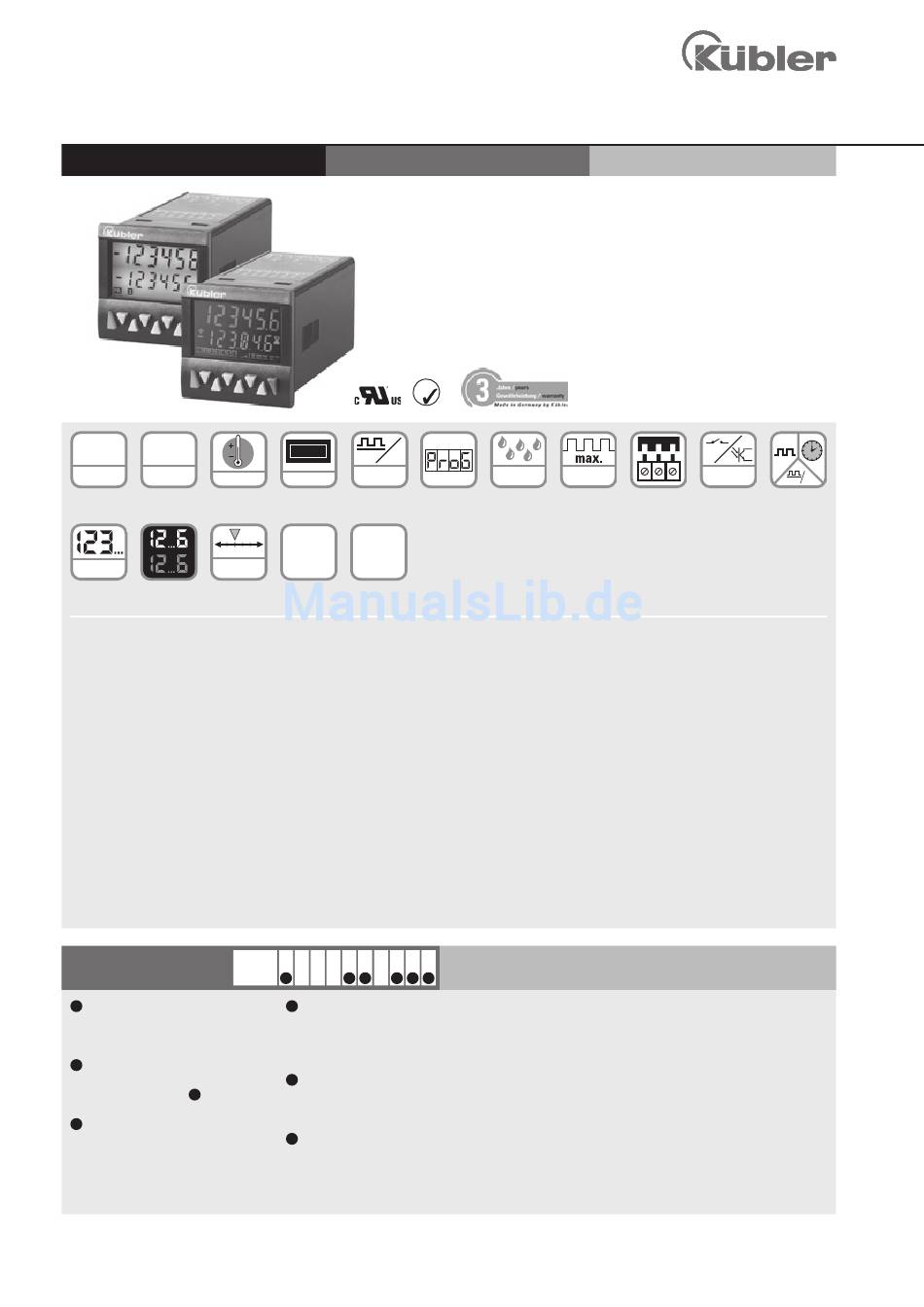

Kübler Codix 924 Bedienungsanleitung

Vorwahlzähler
LCD Vorwahlzähler
DC AC
24 ... 260V
10 ... 30V
- 20° + 65°
Versorgungsspannung Temperatur
2x6 LCD
POSITION
2 x 6 LCDs Multicolor- Positions-
Anzeige anzeige
Multifunktional
• Zähler, Tachometer und Zeitzähler in einem Gerät
• Nutzbar als Vorwahlzähler, Batchzähler oder Gesamt-
summenzähler
• Vorwahlen: 923: 1, 924: 2, 924-4: 4, 924-6: 6
• Relais- oder Optokopplerausgänge
• Viele verschiedene Zählmodi für Impuls, Zeit und Frequenz
• Skalierbare Anzeige durch Multiplikations- und Divisionsfaktor
• Setzwert
• Mittelwertbildung, Startverzögerung (Tachometer)
• Stufen oder Schleppvorwahlen (ersparen erneute Programmie-
rung des Vorsignals)
• Mehrbereichs-Spannungsversorgung
6.92
Bestellschlüssel
a Anzahl der Vorwahlen
3 = 1 Vorwahl
4 = 2 - 6 Vorwahlen
b Ausgänge
0 = Relais
1 = Optokoppler (nur für a = 4) 1)
c
LCD-Ausführung
0 = nicht hinterleuchtet
1)
1 = grün hinterleuchtet
2 = LED Look, negativ rot hinterleuchtet
3 = Multicolor, negativ
rot / grün hinterleuchtet
1) In 24 V AC auf Anfrage
4
www.kuebler.com
1 oder 2 - 6 Vorwahlen
RoHS
000000
Hz
t
HRA
DIN 48 x 96
DIN Frontplatte Frequenz- Klartext-
anzeige mit HRA programmierung
∑
Batch
Batchzähler Gesamt-
summenzähler
X . 0 1 X X . X X X
1 a b c d e f
d Spannungsversorgung
0 = 90 ... 260 V AC
2 = 24 V AC ±10%
3 = 10 ... 30 V DC
e Eingangspegel
0 = Standardpegel (HTL)
A = 4 ... 30 V DC Pegel 1)
f
Ausführung
0 = Standard 923/924
1) B = 924-6 (6 Opptokoppler-Ausgänge)l
C = 924-4 (4 Relais-Ausgänge)l 1)

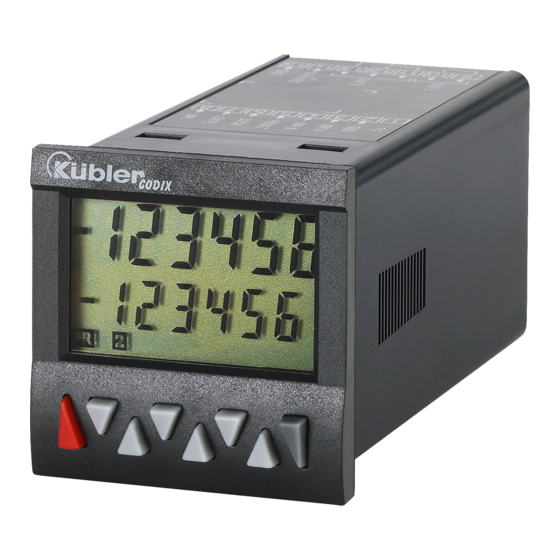

Codix 923 / 924
Der Codix 923/924 kann universell eingesetzt werden.
Als Impulsvorwahlzähler, Tachometer oder Zeitvorwahlzähler
mit bis zu 6 Vorwahlen bietet er verschiedenste Möglichkeiten,
Steuer- und Überwachungsaufgaben in jeder Applikation zu lösen.
Mit dem zweizeiligen Display in 4 verschiedenen Varianten lässt
sich der Zähler bestens ablesen und mittels übersichtlicher Cursor-
tasten leicht programmieren. Durch eine Batchzähler- oder Gesamt-
summenfunktion sind auch komplexere Steuerungen realisierbar.
IP 65
60 kHz
Hoher Hohe
IP-Wert Zählfrequenz Schraubklemme
Schnell und komfortabel
• Direkte Eingabe der Vorwahlen über die Fronttasten oder
Teach-In-Eingang
• Schnell installiert durch steckbare Schraubklemmen
• Max. Zählfrequenz 60 kHz
• Gleichzeitige Anzeige des Istwertes und der Vorwahlen,
Batchzahl oder Gesamtsumme
• Symbole für die angezeigte Vorwahl und den Zustand der
Ausgänge
• 3 vordefinierte Parameter-Einstellungen
• Direkter Einstieg in die Programmierung
• Geringe Einbautiefe
• 4-stufige RESET-Modes
• 3-stufige Tastaturverriegelung
• Mehrfarbige Anzeige für bessere Unterscheidung
Lieferumfang
- Vorwahlzähler
- Spannbügel
- 8-polige Schraubklemme
- 7-polige Schraubklemme
- Bedienungsanleitung
Weiter Ein- und Ausgänge
1) sowie Schnittstellen auf
Anfrage
1 ... 6
Hz
t
Steckbare Vorwahlen Multifunktion
Lagertypen
6.923.0100.000 6.924.0100.000
6.923.0100.300 6.924.0100.300
6.923.0101.000 6.924.0101.000
6.923.0101.300 6.924.0101.300
6.923.0102.000 6.924.0102.000
6.924.0102.300
6.923.0102.300
6.923.0103.000 6.924.0103.000
6.923.0103.300 6.924.0103.300
6.924.0100.00C
6.924.0100.30C
6.924.0113.00B
6.924.0113.30B
