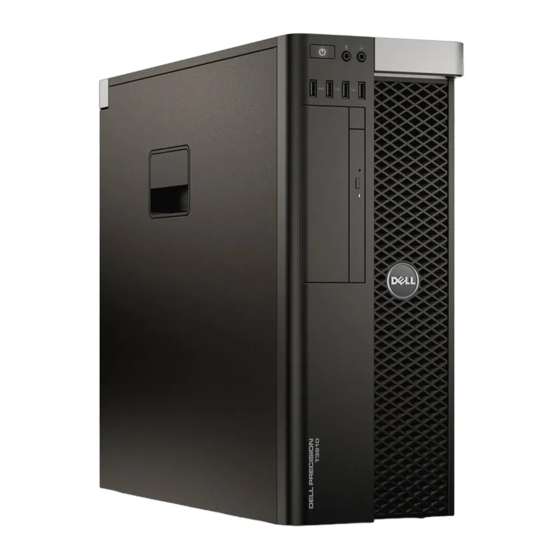

- Seite 1 Dell Precision Workstation T3610 Benutzerhandbuch Vorschriftenmodell: D01T Vorschriftentyp: D01T004...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2014 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell ™... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Arbeiten am Computer....................... 5 ..................5 Vor der Arbeit an Komponenten im Inneren des Computers .............................6 Ausschalten des Computers .................7 Nach der Arbeit an Komponenten im Inneren des Computers 2 Entfernen und Einbauen von Komponenten................9 ............................9 Empfohlene Werkzeuge ............................... - Seite 4 6 Problembehandlung für Ihren Computer................55 ............................... 55 Diagnose-LEDs ..............................58 Fehlermeldungen ................58 Fehler, die nicht zu einem Anhalten des Computers führen ..................58 Fehler, die zu einem Softhalt des Computers führen 7 Technische Daten........................61 8 Kontaktaufnahme mit Dell......................69...
-
Seite 5: Arbeiten Am Computer
Produktdokumentation im Einklang steht oder Sie vom Service- und Supportteam online bzw. telefonisch dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 6: Ausschalten Des Computers
Trennen Sie alle Netzwerkkabel vom Computer. Trennen Sie den Computer sowie alle daran angeschlossenen Geräte vom Stromnetz. Halten Sie den Betriebsschalter gedrückt, während Sie den Computer vom Netz trennen, um die Systemplatine zu erden. Entfernen Sie die Abdeckung. VORSICHT: Bevor Sie Komponenten im Inneren des Computers berühren, müssen Sie sich erden. Berühren Sie dazu eine nicht lackierte Metalloberfläche, beispielsweise Metallteile an der Rückseite des Computers. -
Seite 7: Nach Der Arbeit An Komponenten Im Inneren Des Computers
Verbinden Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder mit dem Computer. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. Schalten Sie den Computer ein. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen. -
Seite 9: Entfernen Und Einbauen Von Komponenten
Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher • Kleiner Kunststoffstift Systemübersicht Abbildung 1. Innenansicht des T3610-Computers Kühlkörper mit integriertem Lüfter Lufttunnel Frontverkleidung Optisches Laufwerk Luftführung Festplattenlaufwerk... -
Seite 10: Entfernen Des Netzteils
Leitblechabdeckung Netzteil PCI-Karte Eingriffschalter Entfernen des Netzteils Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Wenn das Netzteil verriegelt ist, entfernen Sie die Klemmschraube, um das Netzteil zu lösen. Weitere Informationen finden Sie unter Netzteilverriegelungsfunktion. Erfassen Sie den Griffbügel und drücken Sie auf den blauen Riegel, um das Netzteil zu entriegeln. -
Seite 11: Entfernen Der Abdeckung
Entfernen der Abdeckung Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Legen Sie den Computer mit dem Riegel nach oben zeigend auf die Seite. Heben Sie den Entriegelungsriegel der Abdeckung an. -
Seite 12: Einbauen Der Abdeckung
Heben Sie die Abdeckung in einem Winkel von 45 Grad an und entfernen Sie sie vom Computer. Einbauen der Abdeckung Setzen Sie die Computerabdeckung auf das Gehäuse. Drücken Sie die Computerabdeckung nach unten, bis sie einrastet. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers . - Seite 13 Entfernen Sie die Leitblechabdeckung vom Computer. Trennen Sie die Stromversorgungskabel von der Systemplatine. Entfernen Sie die Schrauben, mit denen die Netzteilkarte am Steckplatz befestigt ist.
-
Seite 14: Einbauen Der Netzteilkarte
Entfernen Sie die Netzteilkarte aus dem Computer. Einbauen der Netzteilkarte Bauen Sie die Netzteilkarte in ihren Steckplatz ein. Ziehen Sie die Schrauben fest, um die Netzteilkarte in ihrem Steckplatz zu befestigen. Verbinden Sie die Stromkabel mit den Anschlüssen auf der Systemplatine. Setzen Sie die Leitblechabdeckung in ihren Schlitz ein. -
Seite 15: Einbauen Der Frontverkleidung
Schwenken und ziehen Sie die Verkleidungsleiste vom Computer weg, um die Haken auf der gegenüberliegenden Seite der Verkleidung vom Gehäuse zu lösen. Einbauen der Frontverkleidung Setzen Sie die Haken entlang der Unterkante der Frontblende in die Steckplätze auf der Gehäusevorderseite. Drehen Sie die Verkleidung in Richtung Computer, um die Halteklammern der Frontverkleidung einrasten zu lassen. - Seite 16 Lösen Sie die Kabel von den Riegeln. Drücken Sie auf die Schnalle, um den Riegel zu lösen, mit dem die Kabel an der Seite des Trägers des optischen Laufwerks gehalten werden.
- Seite 17 Drücken Sie auf den Riegel und heben Sie die Kabel an. Heben Sie den Entriegelungsriegel oben auf dem Gehäuse des optischen Laufwerks an. Halten Sie den Entriegelungsriegel und schieben Sie das Gehäuse des optischen Laufwerks aus dem Fach des optischen Laufwerks.
-
Seite 18: Einsetzen Des Optischen Laufwerks
Einsetzen des optischen Laufwerks Heben Sie den Entriegelungsriegel an und schieben Sie den Träger des optischen Laufwerks in die Aufnahme. Drücken Sie auf die Schnalle, um den Riegel zu entriegeln und ziehen Sie die Kabel in die Halterung ein. Schließen Sie das Stromversorgungskabel auf der Rückseite des optischen Laufwerks an. Schließen Sie das Datenkabel auf der Rückseite des optischen Laufwerks an. -
Seite 19: Einsetzen Des Festplattenlaufwerks
Schieben Sie die Festplatte aus dem entsprechenden Fach heraus. Falls eine 2,5-Zoll-Festplatte installiert ist, entfernen Sie die Schrauben und heben Sie das Laufwerk nach oben aus der Festplattenlaufwerkhalterung heraus. Einsetzen des Festplattenlaufwerks Falls eine 2,5-Zoll-Festplatte auf dem Computer installiert ist, setzen Sie die Festplatte auf die Festplattenlaufwerkhalterung und ziehen Sie die Schrauben fest, um das Festplattenlaufwerk zu befestigen. -
Seite 20: Einbauen Des Lautsprechers
Trennen Sie das Lautsprecherkabel von der Systemplatine. Drücken Sie auf die Schnalle, heben Sie den Lautsprecher an und entfernen Sie ihn. Einbauen des Lautsprechers Bauen Sie das Lautsprecher ein und fixieren Sie die Schnalle. Schließen Sie das Lautsprecherkabel an die Systemplatine an. Bauen Sie die Abdeckung ein. -
Seite 21: Entfernen Des Temperatursensors
Entfernen des Temperatursensors ANMERKUNG: Der Temperatursensor ist eine optionale Komponente und möglicherweise nicht im Lieferumfang Ihres Computers enthalten. Vor der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen Sie die Abdeckung. Öffnen Sie den Riegel, mit dem der Temperatursensor befestigt ist, und entfernen Sie ihn aus dem Computer. Entfernen der Eingabe/Ausgabe-Leiste (E/A-Leiste) Vor der Arbeit an Komponenten im Inneren des Computers . - Seite 22 Entfernen Sie das USB 3.0-Modul vom Gehäuse. Trennen Sie die Kabel, um die E/A-Leiste zu entriegeln. Entfernen Sie die Schrauben, mit denen die E/A-Leiste am Gehäuse befestigt ist. Entfernen Sie die E/A-Leiste aus dem Gehäuse.
-
Seite 23: Einbauen Der Eingabe/Ausgabe (E/A)-Leiste
Einbauen der Eingabe/Ausgabe (E/A)-Leiste Setzen Sie die E/A-Leiste wieder in ihren Schlitz ein. Ziehen Sie die Schrauben fest, mit denen die E/A-Leiste am Gehäuse befestigt wird. Bringen Sie die Kabel an der E/A-Leiste an. Schieben Sie das USB 3.0-Modul in seinen Steckplatz. Ziehen Sie die Schrauben fest, mit denen das USB 3.0-Modul an der E/A-Leiste befestigt wird. -
Seite 24: Entfernen Des Speichers
Bauen Sie folgende Komponenten ein: a. Optisches Laufwerk b. Abdeckung Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des Speichers Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: a. -
Seite 25: Einsetzen Der Knopfzellenbatterie
Drücken Sie den Entriegelungsriegel von der Batterie weg, damit die Batterie aus dem Sockel entfernt werden kann. Nehmen Sie die Knopfzellenbatterie aus dem Computer. Einsetzen der Knopfzellenbatterie Setzen Sie die Knopfzellenbatterie in den Sockel auf der Systemplatine ein. Drücken Sie die Knopfzellenbatterie nach unten, bis der Entriegelungsriegel zurück in seine Position springt und die Batterie fixiert. - Seite 26 Entfernen Sie die Schraube, mit der die Metallplatte am Systemlüfter befestigt ist. Drücken Sie auf die Riegel auf jeder Seite der Metallplatte, um diese zu lösen.
- Seite 27 Heben Sie die Metallplatte aus dem Gehäuse. Entfernen Sie die Schrauben, mit denen der Laufwerkschacht befestigt ist. Schieben Sie den Riegel nach außen, um das Luftleitblech zu lösen.
- Seite 28 Entfernen Sie das Luftleitblech aus dem Computer. 10. Trennen Sie die Systemlüfterkabel von der Systemplatine. 11. Entfernen Sie die Schrauben, mit denen die Systemlüfterbaugruppe am Gehäuse befestigt ist.
- Seite 29 12. Heben Sie die Systemlüfterbaugruppe aus dem Gehäuse. 13. Hebeln Sie die Gummiösen von den Systemlüftern weg, um die Systemlüfter aus der Systemlüfterbaugruppe zu entfernen. VORSICHT: Falls Sie dabei zuviel Kraft aufwenden, können die Gummiösen beschädigt werden. 14. Entfernen Sie die Systemlüfter aus der Systemlüfterbaugruppe.
-
Seite 30: Einsetzen Des Systemlüfters
Einsetzen des Systemlüfters Setzen Sie den Lüfter in die Lüfterbaugruppe und bringen Sie die Gummiösen an. Setzen Sie die Lüfterbaugruppe in das Gehäuse ein. Bringen Sie die Schrauben an, mit denen die Lüfterbaugruppe am Gehäuse befestigt wird. Schließen Sie die Systemlüfterkabel an ihre jeweiligen Anschlüsse auf der Systemplatine an. Führen Sie die Systemlüfterkabel aus der Öffnung im Systemlüftermodul in Richtung der Systemplatine heraus. -
Seite 31: Entfernen Des Kühlkörperlüfters
Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des Kühlkörperlüfters Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: a. -
Seite 32: Einbauen Des Prozessors
So entfernen Sie den Prozessor: ANMERKUNG: Die Prozessorabdeckung ist mit zwei Hebeln befestigt. Auf diesen sind Symbole zu sehen, die anzeigen, welcher Hebel zuerst geöffnet und welcher Hebel zuerst geschlossen werden muss. a. Drücken Sie auf den ersten Hebel, mit dem die Prozessorabdeckung befestigt ist, und lösen Sie in seitlich aus seiner Verriegelung. -
Seite 33: Entfernen Der Systemplatine
Bauen Sie folgende Komponenten ein: a. Kühlkörper b. Lufttunnel (falls vorhanden) c. Abdeckung Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Systemplatine Vor der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: a. -
Seite 34: Einbauen Der Systemplatine
Entfernen Sie die Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist. Heben Sie die Systemplatine nach oben aus dem Gehäuse heraus und entfernen Sie sie aus dem Computer. Einbauen der Systemplatine Richten Sie die Systemplatine an den Schnittstellenanschlüssen auf der Gehäuserückseite aus und setzen Sie die Systemplatine in das Gehäuse ein. -
Seite 35: Komponenten Der Systemplatine
Bauen Sie folgende Komponenten ein: a. Prozessor b. Speichermodul(e) c. Knopfzellenbatterie d. Kühlkörperlüfter e. Kühlkörper Lautsprecher g. E/A-Platine h. PCI-Karte Netzteilkarte Systemlüfter k. Festplattenlaufwerk Optisches Laufwerk m. Temperatursensor n. Abdeckung o. Netzteil Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Komponenten der Systemplatine Die folgende Abbildung zeigt die Komponenten der Systemplatine. - Seite 36 PCI-Steckplatz (Steckplatz 6) PCIe x16-Steckplatz (PCIe 2.0 verkabelt als x4) (Steckplatz 5) PCIe 3.0 x16-Steckplatz (Steckplatz 4) PCIe 2.0 x1-Steckplatz (Steckplatz 3) PCIe 3.0 x16-Steckplatz (Steckplatz 2) PCIe x16-Steckplatz (PCIe 3.0 verkabelt als x8) (Steckplatz 1) USB 3.0-Anschluss an der Vorderseite DIMM-Steckplätze Anschluss für Eingriffschalter Prozessorlüfteranschluss...
-
Seite 37: Zusätzliche Informationen
Zusätzliche Informationen In diesem Abschnitt finden Sie Information zu zusätzlichen Merkmalen Ihres Computers. Speichermodul-Richtlinien Um eine optimale Leistung des Computers zu gewährleisten, beachten Sie bei der Konfiguration des Systemspeichers die folgenden allgemeinen Richtlinien: • Speichermodule verschiedener Größen können gemischt eingesetzt werden (zum Beispiel 2 GB und 4 GB), aber alle belegten Kanäle müssen identisch konfiguriert sein. -
Seite 39: System-Setup
Verwaltung der Computersicherheit Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt- Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •... -
Seite 40: System-Setup-Optionen
Tabelle 1. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Vorwärts zum nächsten Feld <Eingabetaste> Ermöglicht die Eingabe eines Wertes im ausgewählten Feld (falls zutreffend) oder das Verfolgen des Links in dem Feld. Leertaste Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. <Tabulatortaste>... - Seite 41 • COM1 (Standardeinstellung) • COM2 • COM3 • COM4 ANMERKUNG: Das Betriebssystem weist möglicherweise Ressourcen zu, obwohl diese Einstellung deaktiviert ist. SATA Operation T3610 und T5610 Ermöglicht die Konfiguration des integrierten SATA-Festplatten- Controllers. Die Optionen sind: • Disabled (Deaktiviert) •...
- Seite 42 • AHCI (Standardeinstellung) • RAID On (RAID Ein) ANMERKUNG: SATA ist zur Unterstützung des RAID-Modus konfiguriert. Auf T7610 wird kein SATA-Betrieb unterstützt. Drives T3610 und T5610 Ermöglicht die Konfiguration der integrierten SATA-Laufwerke. Die Optionen sind: • SATA3–HDD0 • SATA2–HDD2 •...
- Seite 43 Option Beschreibung • 256 PCI Buses (256 PCI-Busse) (Standardeinstellung) • 128 PCI Buses (128 PCI-Busse) • 64 PCI Buses (64 PCI-Busse) Memory Map IO above 4GB Ermöglicht das Aktivieren oder Deaktivieren von Memory-mapped IO über 4 GB. • Memory Map IO above 4GB (Memory-mapped IO über 4 GB) – Diese Option ist standardmäßig deaktiviert.
- Seite 44 Option Beschreibung • Reboot bypass (Neustart umgehen) Password Change Ermöglicht das Aktivieren der Deaktivierungsberechtigung bezüglich der Systemkennwörter, wenn das Administrator-Kennwort festgelegt ist. Standardeinstellung: Allow Non-Admin Password Changes (Änderungen an anderen Kennwörtern als dem Admin-Kennwort zulassen) ist ausgewählt. TPM Security Ermöglicht die Aktivierung des TPM (Trusted Platform Module, vertrauenswürdiges Plattformmodul) während des POST.
- Seite 45 Option Beschreibung • Disabled (Deaktiviert) (Standardeinstellung) Tabelle 7. Leistung Option Beschreibung Multi Core Support Dieses Feld gibt an, ob ein Kern oder alle Kerne des Prozessors aktiviert sind. Die Leistung einiger Anwendungen verbessert sich durch weitere Kerne. Diese Option ist standardmäßig aktiviert.
- Seite 46 Ermöglicht Ihnen das Identifizieren und Isolieren der Speicherfehler im System-RAM. Standardeinstellung: Enable Dell Reliable Memory Technology (RMT) (Dell Reliable Memory-Technologie (RMT) aktivieren) ANMERKUNG: Diese Funktion wird auf dem T3610 nur unterstützt, wenn ECC- Speichermodule installiert sind. Tabelle 8. Stromverwaltung Option Beschreibung AC Recovery Legt fest, wie der Computer nach einem Stromausfall reagiert, wenn er anschließend...
- Seite 47 Option Beschreibung Einstellung nicht beeinflusst und muss im Betriebssystem aktiviert sein. Diese Funktion wird nur bei einem Computer wirksam, der an eine Netzstromversorgung angeschlossen ist. • Deaktiviert (Deaktiviert) – Das System darf nicht hochgefahren werden, wenn es ein Reaktivierungssignal von einem LAN oder WLAN empfängt. •...
-
Seite 48: Aktualisieren Des Bios
Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website dell.com/support auf. Wenn Sie die Service-Tag-Nummer oder den Express-Servicecode Ihres Computers vorliegen haben: ANMERKUNG: Um die Service-Tag-Nummer zu finden, klicken Sie auf Wo finde ich meine Service-Tag-... -
Seite 49: Zuweisen Eines System- Und Setup-Kennworts
Kennworttyp Beschreibung Systemkennwort Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup-Kennwort Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen. VORSICHT: Die Kennwortfunktionen bieten einen gewissen Schutz für die auf dem System gespeicherten Daten. VORSICHT: Wenn Ihr Computer nicht gesperrt und unbeaufsichtigt ist, kann jede Person auf die auf dem System gespeicherten Daten zugreifen. -
Seite 50: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts
Löschen oder Ändern eines vorhandenen System- und/oder Setup-Kennworts Stellen Sie sicher, dass der Password Status Kennwortstatus) (im System-Setup) auf Unlocked (Nicht gesperrt) gesetzt ist, bevorSie versuchen, das vorhandende System- und/oder -Kennwort zu löschen oder zu ändern. Sie können ein vorhandenes System-oder Setup-Kennwort nicht löschen oder ändern, wenn der Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist. - Seite 51 12. Schalten Sie den Computer ein. 13. Weisen Sie über das System-Setup ein neues System- oder Setup-Kennwort zu.
-
Seite 53: Diagnostics (Diagnose)
Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden. -
Seite 55: Problembehandlung Für Ihren Computer
Problembehandlung für Ihren Computer Sie können Computerprobleme während des Betriebs mithilfe von Anzeigen wie Diagnoseanzeigen, Signaltoncodes und Fehlermeldungen beheben. Diagnose-LEDs ANMERKUNG: Die Diagnose-LEDs dienen ausschließlich dazu, den Fortschritt bei der POST-Routine anzuzeigen. Diese LEDs zeigen nicht das Problem an, das zum Stoppen der POST-Routine geführt hat. Die Diagnose-LEDs befinden sich neben dem Betriebsschalter an der Gehäusevorderseite. - Seite 56 Computer normal startet, installieren Sie weitere Speichermodule (jeweils eines bei jedem Test), bis Sie ein fehlerhaftes Modul gefunden oder alle Module ohne Fehler installiert haben. Wenn Sie nur ein Speichermodul installiert haben, versuchen Sie, es an einem anderen DIMM-Anschluss anzuschließen und starten Sie den Computer neu.
- Seite 57 Speichermodule werden erkannt, es • Stellen Sie sicher, dass keine ist jedoch ein Speicherkonfigurations- besonderen Anforderungen hinsichtlich der Anordnung der oder Kompatibilitätsfehler Speichermodule/-anschlüsse aufgetreten. bestehen. • Stellen Sie sicher, dass der verwendete Speicher vom Computer unterstützt wird. Ein möglicher Ressourcen- und/oder •...
-
Seite 58: Fehlermeldungen
Diskettenlaufwerk oder einem optischen Laufwerk), überprüfen Sie im System-Setup, ob die Startreihenfolge für die auf dem Computer installierten Geräte richtig ist. Das System befindet sich im • BIOS-Prüfsummenfehler wurde Wiederherstellungsmodus. festgestellt, und das System befindet sich nun im Wiederherstellungsmodus. Start-Übergabe •... - Seite 59 Technischen Support von Dell, um sich über ein Upgrade auf eine höhere Wattleistung zu informieren.) Dell Reliable Memory Technology (RMT) has discovered and isolated errors in system memory. You may continue to work. Memory module replacement is recommended. Please refer to the RMT Event log screen in BIOS setup for specific DIMM information.
-
Seite 61: Technische Daten
Umfassende technische Daten zu Ihrem Computer finden Sie im Abschnitt Technische Daten im Benutzerhandbuch auf der Support-Website unter dell.com/support. Weitere Informationen über die Konfiguration Ihres Computers erhalten Sie, indem Sie über Hilfe und Support in Ihrem Windows-Betriebssystem die Option zum Anzeigen von Informationen über Ihren Computer auswählen. - Seite 62 Funktion Technische Daten Speicher (Minimum) T3610/T5610/T7610 4 GB Speicher (Maximum) T3610/T5610 128 GB T7610 512 GB Tabelle 19. Video Funktion Technische Daten Separat (PCIe 3.0/2.0 x16) T3610/T5610 Bis zu 2 voller Bauhöhe, voller Baulänge (maximal 300 W) T7610 Bis zu 4 voller Bauhöhe, voller Baulänge (maximal 600 W) Tabelle 20.
- Seite 63 USB 3.0, 5 GBit/s (3 Ports); USB 2.0, 480 MBit/s (3 Ports) Interne Anschlüsse USB 2.0, 480 MBit/s (3 Ports) Tabelle 23. Laufwerke Funktion Technische Daten T3610/T5610 Extern zugänglich: Schächte für optische Slimline- SATA-Laufwerke 5,25-Zoll-Laufwerkschächte • Unterstützt ein 5,25-Zoll-SATA-Gerät oder ein 3,5-Zoll-SATA- Festplattengerät...
- Seite 64 Funktion Technische Daten Audio • Frontblende – Mikrofoneingangsanschluss, Kopfhörerausgangsanschluss • Rückseite – Line-Out-Anschluss, Mikrofoneingangsanschluss/ Line-In-Anschluss Netzwerk T3610/T5610 Ein RJ-45 T7610 Zwei RJ-45 Seriell Ein 9-poliger Anschluss T3610/T5610/T7610 • Frontblende – dreimal USB 2.0 und einmal USB 3.0 • Rückseite – dreimal USB 2.0 und einmal USB 3.0 •...
- Seite 65 Funktion Technische Daten PCI Express x4 T3610/T5610 Zwei 164-polige Anschlüsse T7610 Ein 98-poliger, ein 164-poliger Anschluss PCI Express x16 T3610/T5610 Zwei 164-polige Anschlüsse T7610 Zwei 164-polige Anschlüsse (vier, wenn der optionale zweite Prozessor installiert ist) PCI 2.3 Ein 124-poliger Anschluss...
- Seite 66 Service-Handbuch. Tabelle 27. Stromversorgung Funktion Technische Daten Knopfzellenbatterie 3-V-Lithium-Knopfzelle (CR2032) Spannung 100-240 VAC Wattleistung T3610 685/425 W (Eingangsspannung 100-240 VAC) T5610 825/685 W (Eingangsspannung 100-240 VAC) T7610 • 1000 W (Eingangsspannung 100-107 VAC) • 1300 W (Eingangsspannung 181-240 VAC) •...
- Seite 67 Funktion Technische Daten Höhe (mit Standfüßen) 175,50 mm (6,91 Zoll) Höhe (ohne Standfüße) 414,00 mm (16,30 Zoll) T3610/T5610 Breite 172,60 mm (6,79 Zoll) Tiefe 471,00 mm (18,54 Zoll) Gewicht (Minimum): 14,00 kg (30,86 lb)/13,2 kg (29,10 lb) T7610 Höhe (mit Standfüßen) 433,40 mm (17,06 Zoll) Höhe (ohne Standfüße)
-
Seite 69: Kontaktaufnahme Mit Dell
Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Besuchen Sie dell.com/support.
