TFA Design Bedienungsanleitung

TFA Anleitung No. 60.3505 16.02.2011 9:54 Uhr

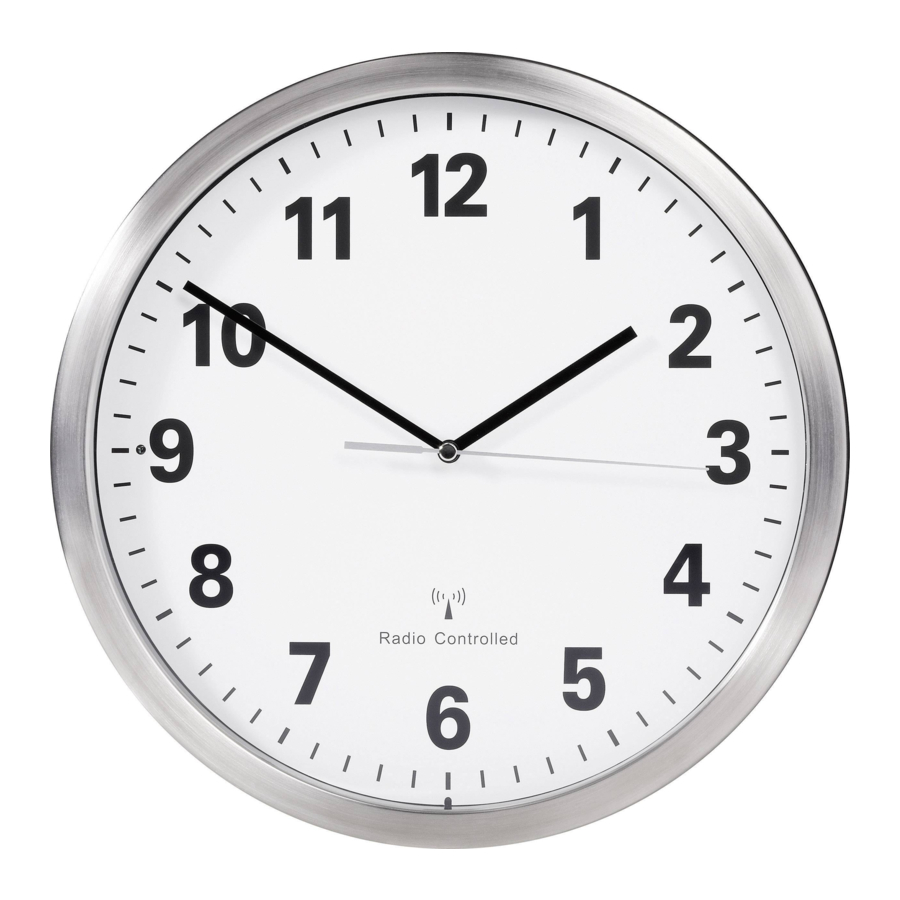

Design – Funk-Wanduhr
Funktionen
• Neuheit: Funkuhr mit lautlosem Sweep-Uhrwerk
• Mit Sekundenzeiger
• Gehäuse aus Edelstahl
• Abdeckung aus echtem Glas
• Energiesparfunktion mit Lichtsensor
• Großes Zifferblatt Ø 300 mm
• Ideal für zuhause, das Büro, das Wartezimmer, den Eingangs- oder Empfangsbereich und
als Geschenk

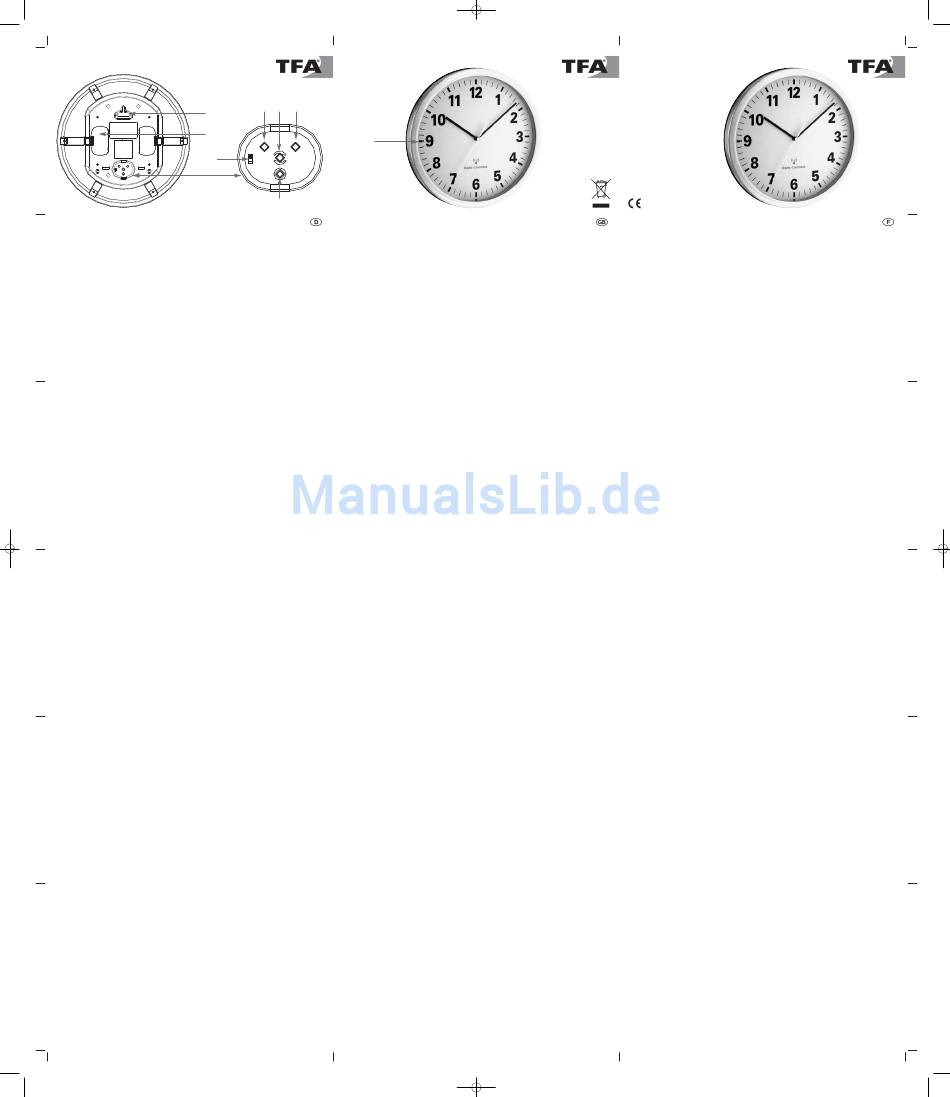

Tasten
A: RC ON/OFF Schalter B: SET Taste
C: RESET Taste D: WAVE Taste
Gehäuse
E: Wandaufhängung F: Batteriefach
G: Funksignal-Kontrollleuchte H: Lichtsensor
Empfang der Funkzeit
Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Techni-
schen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als
1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe
von Frankfurt am Main durch ein DCF-77 (77,5 kHz) Frequenzsignal übertragen mit einer
Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt
immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt auto-
matisch. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall
sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung
keine Probleme auftauchen.
Bitte beachten Sie folgende Hinweise:
• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden
Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise
schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren, um das
Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den mei-
sten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewähr-
leisten und Abweichungen unter 1 Sekunde zu halten.
Inbetriebnahme
• Schieben Sie den RC ON/OFF Schalter nach oben (ON).
• Öffnen Sie das Batteriefach und entfernen Sie den Batterieunterbrechungsstreifen.
• Das Gerät ist jetzt betriebsbereit.
• Die Uhr stellt sich auf 12 h und versucht nun (3 - 10 Minuten), das Funksignal zu empfan-
gen. Wenn der Zeitcode empfangen wurde, wird die funkgesteuerte Zeit angezeigt.
• Sie können die Initialisierung auch manuell starten. Halten Sie die WAVE Taste gedrückt
und die Funkuhr versucht nun, die Funkzeit erneut zu empfangen.
Funksignal-Kontrollleuchte
• Der RC ON/OFF Schalter steht auf Position ON.
• Drücken Sie die WAVE Taste.
• Grünes Licht bedeutet der Empfang ist gut.
• Rotes Licht bedeutet der Empfang ist schlecht.
Manuelle Einstellung
• Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungs-
distanz, etc.), kann die Zeit manuell eingestellt werden. Die Uhr arbeitet dann wie eine nor-
male Quarz-Uhr.
• Halten Sie die SET Taste auf der Rückseite für 3 Sekunden gedrückt, um in den Einstellungs-
modus zu gelangen. Der Sekundenzeiger bleibt stehen.
• Halten Sie die Taste gedrückt, bis die aktuelle Uhrzeit angezeigt wird.
• Drücken Sie die SET Taste nur kurz, rückt der Zeiger eine Minute vor.
• Schieben Sie den RC ON/OFF Schalter nach unten (OFF), ist der Empfang des Funksignals aus-
geschaltet. Schieben Sie den RC ON/OFF Schalter wieder nach oben (ON), ist der Empfang des
Funksignals aktiviert.
• Ist der DCF-Funkuhrempfang aktiviert, wird bei erfolgreichem Empfang die manuell einge-
stellte Zeit überschrieben.
Energiesparfunktion
• Das Gerät verfügt über einen Lichtsensor und schaltet den Sekundenzeiger bei Dunkelheit
automatisch aus.
Batteriewechsel
• Legen Sie zwei neue Batterien (2 x 1,5 V AA), +/- Pol wie abgebildet ein.
• Verwenden Sie Alkaline Batterien. Vergewissern Sie sich, dass die Batterie polrichtig einge-
legt ist. Schwache Batterien sollten möglichst schnell ausgetauscht werden, um ein Auslau-
fen der Batterien zu vermeiden. Batterien enthalten gesundheitsschädliche Säuren. Beim
Hantieren mit ausgelaufenen Batterien beschichtete Handschuhe und Schutzbrille tragen!
Achtung: Bitte entsorgen Sie Altgeräte und leere Batterien nicht über den Hausmüll.
Geben Sie diese bitte zur umweltgerechten Entsorgung beim Handel oder entsprechenden
Sammelstellen gemäß nationaler oder lokaler Bestimmungen ab.
Instandhaltung
• Bewahren Sie Ihre Funkuhr an einem trockenen Platz auf.
• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen
aus.
• Halten Sie das Gerät von anderen elektronischen Geräten und großen Metallteilen fern.
• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder
Lösungsmittel verwenden!
• Wenn das Gerät nicht einwandfrei funktioniert, drücken Sie die RESET Taste. Tauschen Sie
die Batterien aus.
Bestimmungsgemäßer Einsatz, Haftungsausschluss, Sicherheitshinweise
• Das Gerät ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern auf.
• Dieses Gerät ist nicht für medizinische Zwecke oder zur öffentlichen Information geeignet,
sondern für den privaten Gebrauch bestimmt.
• Die technischen Daten dieses Produktes können ohne vorherige Benachrichtigung geän-
dert werden.
• Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann ver-
öffentlicht werden.
• Unsachgemäße Behandlung oder nicht autorisiertes Öffnen des Gerätes führt zum Verlust
der Garantie.
Technische Daten
Funkuhr: DCF-77 (77,5 kHz)
Batterien: 2 x 1,5 V AA inklusive
EU-KONFORMITÄTSERKLÄRUNG
Wir erklären hiermit, dass diese Funkanlage die wesentlichen Anforderungen der R&TTE
Direktive 1999/5/EG erfüllt.
Eine Kopie der unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten
Sie auf Anfrage unter info@tfa-dostmann.de.
TFA Dostmann GmbH & Co.KG, D-97877 Wertheim / www.tfa-dostmann.de
Seite 1
B C D
E
F
H
A
G
Design – Radio controlled wall clock
Features
• Novelty: Radio-controlled clock with silent "Sweep" movement
• With second hand
• Housing stainless steel
• Cover made of real glass
• Power-saving function with light sensor
• Large dial Ø 300 mm
• Ideal for home, office, waiting room, lobby or entrance hall and as a gift
Buttons
A: RC ON/OFF switch
C: RESET button
Housing
E: Wall mounting hole
G: DCF signal lamp
Radio controlled time reception
The time base for the radio controlled time is a Caesium Atomic Clock operated by the
Physikalisch Technische Bundesanstalt Braunschweig which has a time deviation of less than
one second in one million years. The time is coded and transmitted from Mainflingen near
Frankfurt via frequency signal DCF-77 (77.5 kHz) and has a transmitting range of approxi-
mately 1500 km. Your radio-controlled clock receives this signal and converts it to show the
precise time in summer or wintertime. The quality of the reception depends greatly on the
geographic location. In normal cases, there should be no reception problems within a 1500 km
radius around Frankfurt.
Please take note of the following:
• Recommended distance to any interfering sources like computer monitors or TV sets is a
minimum of 1.5 - 2 metres.
• Within ferro-concrete rooms (basements, superstructures), the received signal is naturally
weakened. In extreme cases, please place the unit close to a window to improve reception.
• During night-time, the atmospheric disturbances are usually less severe and reception is
possible in most cases. A single daily reception is adequate to keep the accuracy deviation
below 1 second.
Getting started
• To activate the DCF function slide the RC ON/OFF switch to ON.
• Open the battery compartment and remove the battery insulation strip.
• The unit is now ready to use.
• After the initial setup, the clock shows 12 o'clock and is trying to receive the radio signal
(3-10 minutes). When the time code is received, the radio-controlled time will be shown.
• Manual initialization can be helpful. Press and hold the WAVE button and the clock will
scan the DCF frequency signal.
DCF signal lamp
• Slide the RC ON/OFF switch to ON.
• Press WAVE button.
• Green light: reception is good
• Red light: bad reception
Manual setting of clock
• In case the clock cannot detect the DCF signal, the time can be set manually. The clock will
then work as a normal quartz clock.
• Hold SET button for 3 seconds to enter setting mode. The second hand stops.
• Hold the button until the desired time is indicated.
• Press briefly to move forward 1 minute.
• To deactivate the DCF function slide the RC ON/OFF switch to OFF.
• To activate the DCF function slide the RC ON/OFF switch again to ON.
• If DCF reception is on, the manually set time will be overwritten by the DCF time when the
signal is received successfully.
Battery replacement
• Insert two new batteries (2 x 1.5 V AA ) as indicated by the polarity.
• Use alkaline batteries only. Observe correct polarity. Low batteries should be changed soon
to avoid the damage resulting from a leaking battery. Batteries contain harmful acids.
Wear protective glasses and gloves when handling with leaked batteries.
Attention: Please do not dispose of old electronic devices and empty batteries in household
waste. To protect the environment, take them to your retail store or to appropriate collec-
tion sites according to national or local regulations.
Power-saving function
• The unit is provided with a light sensor to turn off the second hand automatically at dark.
Maintenance
• Keep the instrument in a dry place.
• Do not expose the instrument to extreme temperatures, vibration or shock.
• Avoid placing the instrument near interference sources/metal frames such as computer or
TV sets.
• Clean it with a soft damp cloth. Do not use solvents or scouring agents.
• If the instrument does not work properly, press the RESET button. Change the batteries.
Intended usage, exclusion of warranty, safety information
• The product is not a toy. Keep it out of reach of children.
• The product is not to be used for medical purpose or for public information, but is deter-
mined for home use only.
• The specifications of this product may change without prior notice.
• No part of this manual may be reproduced without written consent of TFA Dostmann.
• Improper use or unauthorized opening of housing will mean the loss of warranty.
Technical details
Frequency signal:
Batteries:
DECLARATION OF CONFORMITY
Herewith we declare, that this wireless transmission device does comply with the essentials
requirements of R&TTE Directive 1999/5/EC.
A copy of the signed and dated Declaration of Conformity is available on request via
info@tfa-dostmann.de.
TFA Dostmann GmbH & Co.KG, D-97877 Wertheim / www.tfa-dostmann.de
ROHS
B: SET button
D: WAVE button
F: Battery compartment
H: Light sensor
DCF-77 (77.5 kHz)
2 x 1.5 V AA included
Bedienungsanleitung
Operating Instructions
Gebruiksaanwijzing
Mode d'emploi
Istruzioni
Instrucciones
para el manejo
Design – Horloge murale radio pilotée
Fonctions
• Nouveaute: Horloge radio pilotée avec mouvement silencieux «Sweep»
• Avec aiguille des secondes
• Boîtier in acier fin
• Couvercle en verre véritable
• Fonction économie d'énergie avec capteur de lumière
• Grand cadran Ø 300 mm
• Idéal pour la maison, le bureau, le hall d'entrée, la salle d'attente ou la réception et comme
un cadeau
Touches
A: Commutateur RC ON/OFF B: Touche SET
C: Touche RESET D: Touche WAVE
Boîtier
E: Suspension murale F: Logement de batterie
G: Voyant réception DCF H: Capteur de lumière
Réception de l'heure radio
La transmission de l'heure radio s'effectue selon une horloge atomique au césium, exploitée par
la Physikalisch Technische Bundesanstalt de Braunschweig (Institut Fédéral Physico-Technique de
Braunschweig). L'écart de précision de cette horloge est de 1 seconde pour un million d'années
seulement. L'heure est distribuée à partir de Mainfingen, près de Francfort sur le Main, par un
signal DCF-77 (77,5 kHz), avec une portée d'environ 1,500 km. Votre horloge radio pilotée reçoit
ce signal, le convertit et affichera ainsi toujours l'heure exacte. Le passage de l'heure d'hiver
à l'heure d'été et vice-versa s'effectue également en mode automatique. La réception est
essentiellement fonction de votre position géographique. En règle générale, dans un rayon de
1,500 km autour de Francfort, aucun problème de transmission ne devrait apparaître.
Nous vous prions de respecter les consignes ci-après:
• Nous vous recommandons de ménager une distance de 1,5 à 2 m entre l'appareil et d'éven-
tuelles sources de signaux parasites, comme les écrans d'ordinateur et les postes de télévision.
• Dans les bâtiments en béton armé (caves, greniers aménagés), le signal reçu est affaibli.
Dans les cas extrêmes, nous vous conseillons de placer l'appareil près d'une fenêtre pour
améliorer la réception du signal radio.
• La nuit, les perturbations s'affaiblissent en règle générale, et la réception est possible en
plupart des cas. Un seul créneau de réception par jour suffit, pour garantir la précision de
l'affichage de l'heure, et pour maintenir d'éventuels écarts en dessous de 1 seconde.
Mise en service
• Pour activer le signal radio poussez le commutateur RC ON/OFF sur ON.
• Ouvrir le compartiment de la pile et enlever la bande d´interruption de la pile.
• L´instrument est maintenant prêt à fonctionner.
• Après la première mise en service l'horloge s'ajuste à 12 H et tente de capter le signal radio
(3-10 minutes). Dès la réception du code horaire, l'heure radio s'affiche.
• Vous pouvez activer manuellement la réception de l'heure radio. Si l'on maintient appuyée
la touche WAVE, l'horloge tente de capter le signal radio.
Voyant réception DCF
• Poussez le commutateur RC ON/OFF sur ON.
• Presser la touche WAVE.
• Lumière verte: Réception très bon.
• Lumière rouge: Mauvaise réception.
Réglage de l'heure
• Si votre horloge radio pilotée ne peut pas recevoir le signal DCF, vous pouvez procéder à un
paramétrage manuel. Dans ce cas, l'horloge fonctionne comme une horloge à quartz normale.
• Appuyer la touche SET pour 3 secondes pour entrer dans le mode de réglage. L'aiguille des
secondes arrête.
• Tenir la touche pressant jusqu'à ce que l'heure correcte soit affichée.
• Appuyer brièvement sur la touche SET pour régler une minute.
• Pour désactiver le signal radio poussez le commutateur RC ON/OFF sur OFF.
• Pour activer le signal radio poussez le commutateur RC ON/OFF sur ON.
• Si la réception DCF de l'heure est activée, l'heure ajustée manuellement sera transcrite en cas
réussit.
Fonction économie d'énergie
• L'appareil est équipé d'un capteur de lumière et déclenche automatiquement l'aguille de
secondes dès qu'il fait sombre.
Remplacement des batteries
• Insérer deux batteries neuves (2 x 1,5 V AA), polarité +/- comme illustrée.
• Utiliser des batteries alcalines. S'assurer que la batterie soit introduite avec la bonne polari-
sation. Les batteries faibles doivent être changées le plus rapidement possible, afin d'éviter
une fuite des batteries. Les batteries contiennent des acides nocifs pour la santé. Pour
manipuler des batteries qui ont coulé, utiliser des gants spécialement adaptés et porter des
lunettes de protection !
Attention: Les vieux appareils électroniques et piles usagées ne doivent pas être jetées dans
les détritus ménagers. Veuillez les rendre dans un site approprié de récupération pour les
enlever sous des conditions de milieu ou chez votre revendeur selon les spécifications
nationales et locales.
Entretien
• Conserver votre appareil dans un endroit sec.
• Evitez d'exposer l'appareil à des températures extrêmes, vibrations ou chocs.
• Tenir l'appareil éloigné d'autres appareils électriques et de pièces métalliques importantes.
• Pour le nettoyage utilisez un chiffon doux humide. N'utilisez pas de dissolvants ou d´agents
abrasifs!
• Si l'appareil ne fonctionne pas bien appuyez sur la touche RESET. Échanger les batteries.
Usage approprié, exclusion de responsabilité, instructions de sécurité
• L'appareil n'est pas un jouet. Maintenir l'appareil hors de portée des enfants.
• Cet appareil n'est pas adapté pour des besoins médicaux ou pour l'information publique, il
doit servir uniquement à un usage privé.
• Les spécifications de ce produit sont susceptibles de modifications sans avis préalable.
• Ce mode d'emploi ou des extraits de celui-ci peuvent être publiés exclusivement avec l'ap-
probation du TFA Dostmann.
• Toute utilisation non conforme ou l'ouverture non autorisée de l'appareil provoque la
perte de la garantie.
Caractéristiques techniques
Signal de l'heure radio: DCF-77 (77,5 kHz)
Batteries: 2 x 1,5 V AA incluses
UE-DECLARATION DE CONFORMITE
Nous déclarons ici que cet appareil émetteur récepteur d'ondes radio répond aux exigences
essentielles de la directive R&TTE 1999/5/CE.
Une copie signée et datée de la déclaration de conformité est disponible sur demande auprès
de info@tfa-dostmann.de.
TFA Dostmann GmbH & Co.KG, D-97877 Wertheim / www.tfa-dostmann.de
Kat. Nr. 60.3505
