AC-gekoppelt. Sobald bei der Gleichspannungsmessung ein „-"
vor dem Meßwert erscheint, ist die gemessene Spannung nega-
tiv (oder die Meßleitungen sind vertauscht).
5.4 Widerstandsmessung und Durchgangsprüfung
Achtung!
Vergewissern Sie sich, daß alle zu messenden Schaltungsteile,
Schaltungen und Bauelemente sowie andere Meßobjekte unbe-
dingt spannungslos sind.
Mit dieser Funktion können spannungslose Leitungen, Sicherun-
gen, Schaltungen usw. auf Durchgang akustisch überprüft werden.
Zu dieser Messung gehen Sie wie folgt vor:
a) Beachten Sie unbedingt Punkt 5.3.1 dieser Anleitung (An-
schluß der Meßleitungen). Stellen Sie den Meßfunktionsschal-
ter auf die Position „400". Eine manuelle Bereichswahl ist
nicht möglich.
b) Anschließend Verbinden Sie die Meßspitzen mit dem Meßob-
jekt. Bei einem Durchgangswiderstand kleiner als 15 Ω ertönt
ein akustisches Signal. Mit der Durchgangsprüfung können
Leitungswiderstände spannungsloser Leitungen bis zu 400 Ω
überprüft/gemessen werden. Der Widerstandswert, welcher
angezeigt wird, bezieht sich immer auf die Meßstrecke
(Schaltungswege/Bauteile), die sich zwischen den Prüfspitzen
befindet. So kann es sein, daß Sie an einem in eine Schaltung
eingebauten Widerstand nicht den Widerstandswert messen,
der dem Farbcode (Farbringe) dieses Widerstandes entspricht.
Achtung!
Werden eingebaute Widerstände in Schaltungen gemessen, in
welchen sich Si-Transistoren/Dioden befinden, so reicht die Test-
56
spannung des 400-Ω-Bereiches aus, um diese Halbleiter durch-
zusteuern. Dadurch können die Meßwerte verfälscht werden.
Der Widerstand der Meßleitungen ist normalerweise vernachläs-
sigbar klein (ca. 0,1 bis 0,2 Ω). Allerdings kann dieser niedrige
Wert im 400-Ω-Meßbereich bereits zu Ungenauigkeiten führen.
Wenn Sie eine Widerstandsmessung durchführen, achten Sie dar-
auf, daß die Meßpunkte, welche Sie mit den Meßspitzen zum
Messen berühren, frei von Schmutz, Öl, Lötlack oder ähnlichem
sind. Solche Umstände können den Meßwert verfälschen.
Sobald „OL" im Display erscheint, haben Sie den Meßbereich
überschritten, bzw. die Meßstrecke ist unterbrochen.
Achtung!
Messen Sie keine geladenen Kondensatoren, da sonst durch
eine mögliche Entladung Ihr Meßgerät zerstört werden kann.

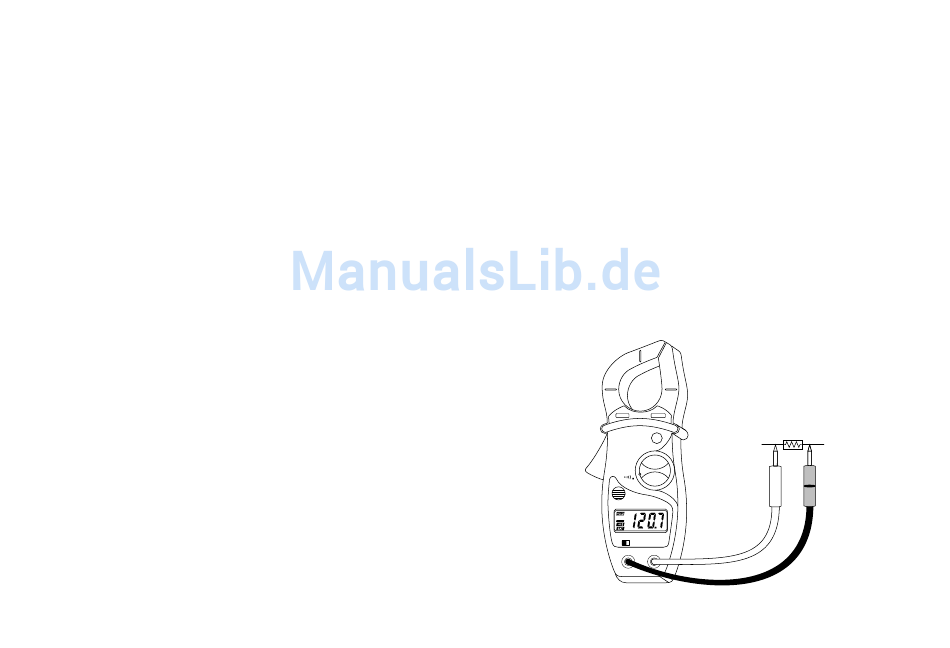

400 ΩV
AC
Rote
Meßleitung
Schwarze Meßleitung
Parallelanschluß
.
