"Slave"-Bedienteil programmieren

• Kopfstation des "Slave"-Bedienteils ausschalten.

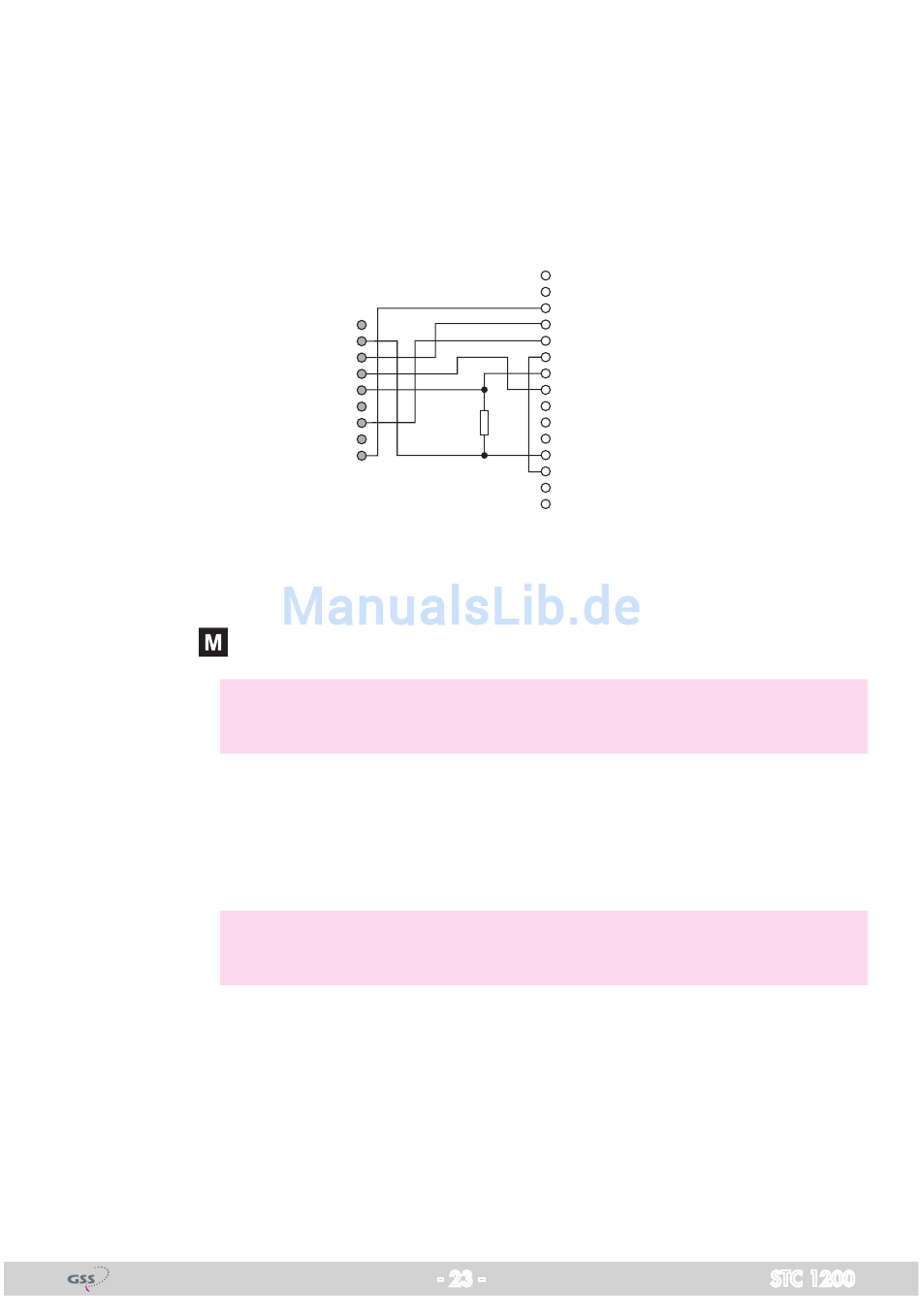

• 15-poligen D-SUB-Stecker auf der Rückseite des "Master"-Bedienteils über
ein selbstgefertigtes Verbindungskabel gemäß nachfolgender Beschaltung
mit der RS-232-Schnittstelle des "Slave"-Bedienteils der Kopfstation verbin-
den.
9-pol. D-SUB-Stecker
(Slave)
• Kopfstation einschalten.
• Meldung "Update Mode" des "Master"-Bedienteils abwarten und dessen
Taste
• Nach der Meldung "Update Mode OK" Kopfstation ausschalten.
• Verbindungskabel zwischen "Slave"-Bedienteil und "Master"-Bedienteil ent-
fernen.
• Kopfstation einschalten.
1
2
3
4
5
6
7
8
9
drücken.
—> Die Software des "Slave"-Bedienteils wird durch die Software des
"Master"-Bedienteils ersetzt.
—> Das "Slave"-Bedienteil der Kopfstation meldet sich mit der aktuali-
sierten Software-Version.
1
2
3
4
5
6
7
15-pol. D-SUB-Buchse
8
(Master)
9
1 kΩ 10
11
12
13
14
15
Abb. 21
- 23 - STC 1200
