6.2

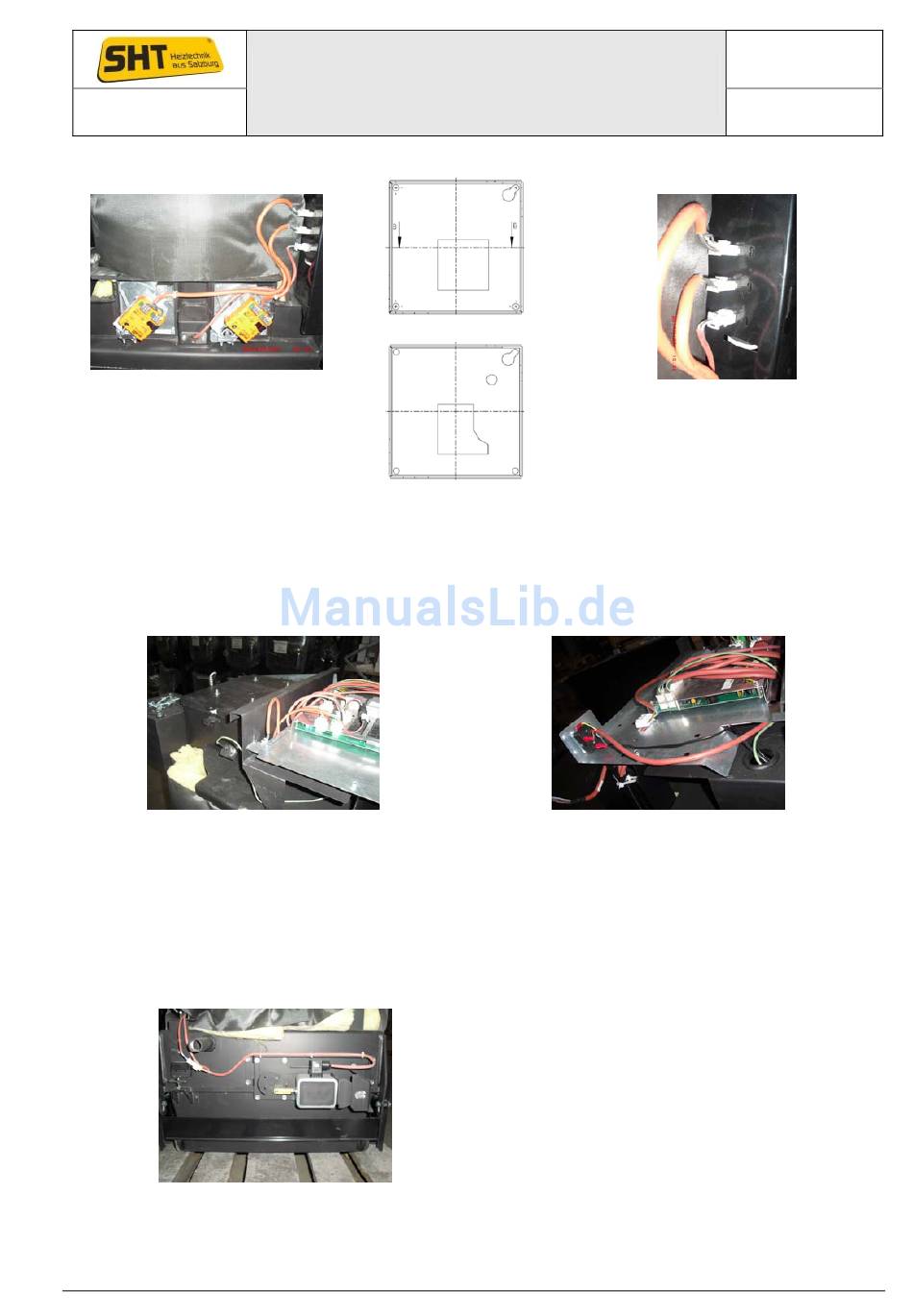

Montage der Primär (PLK)- und Sekundärluftklappe (SLK) & Zündung
PLK links_ Zündung mitte_SLK rechts
Montieren sie die PLK & SLK mit den mitgelieferten Innensechskantschrauben an je drei Stellen
der Klappe – Motorstellung so wie am Foto ersichtlich, anschließen verbinden sie die Kabel mit
den jeweiligen vorgeshenen Stecker. Beschriftung siehe Bild oben. Bei Neuauslieferung ist das
Zündelement vormontiert.
6.3
Montage FT - Fühler
Position FT-Fühler
Der Flammtemperaturfühler ist links neben dem Putzdeckel oben platziert. Die Kabelverlegung
erfolgt unter dem Platinenträgerblech und wird auf der rechten Seite bei der runden
Kabeldurchführungsöffnung nach oben geführt und durch die hinteren Kabelschlitz nach oben
geführt.
6.4
Montage Türkontaktschalter Aschenlade (TKS) und Rostmagnetanschluß
Position TKS & Rostmagnet
An der Rückseite (hinten unten) des Kessels befinden sich der Türkontaktschalter (TKS) für die
Aschenlade (2 - polige Steckverbindung) bzw. der Rostmagnet für die Rostreinigung (Stecker
direkt auf dem Rostmagnet).
Lohberger Heiztechnik GmbH, A-5020 Salzburg-Bergheim, Rechtes Salzachufer 40
Es gelten unsere aktuellen allgemeinen Geschäftsbedingungen. Irrtum, Druckfehler und technische Änderungen vorbehalten
Montage- und
Installationsanleitung
Ausschnitt PL Klappe
Ausschnitt SL Klappe
Anschlüsse PLK (8); SLK (9); Zündung (1)
Kabeldurchführung FT-Fühler
Tel. 0662-450444-0, Fax-DW 9
