Safety Instructions

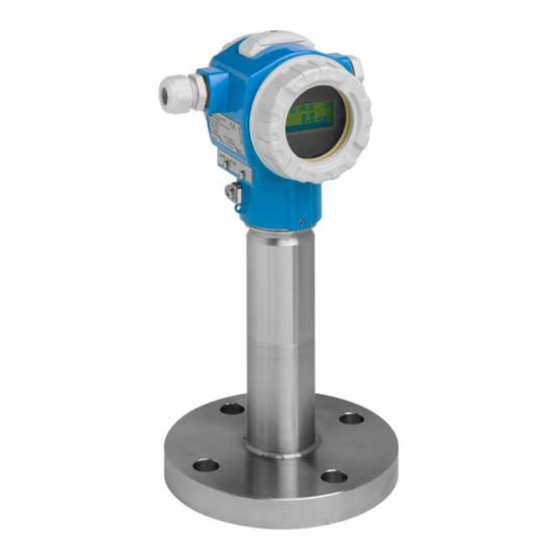

Cerabar S PMC71
4-20 mA HART, PROFIBUS PA, FOUNDATION Fieldbus
ATEX: II 2 G Ex db ia IIC T6...T4/T3 Gb
IECEx: Ex db ia IIC T6...T4/T3 Gb
DE Dokument: XA00250P-E
Sicherheitshinweise für elektrische Betriebsmittel für explosionsgefährdete Bereiche → 5
EN Document: XA00250P-E
Safety instructions for electrical apparatus for explosion-hazardous areas → 11
FR Document: XA00250P-E
Conseils de sécurité pour matériels électriques destinés aux zones explosibles → 17
