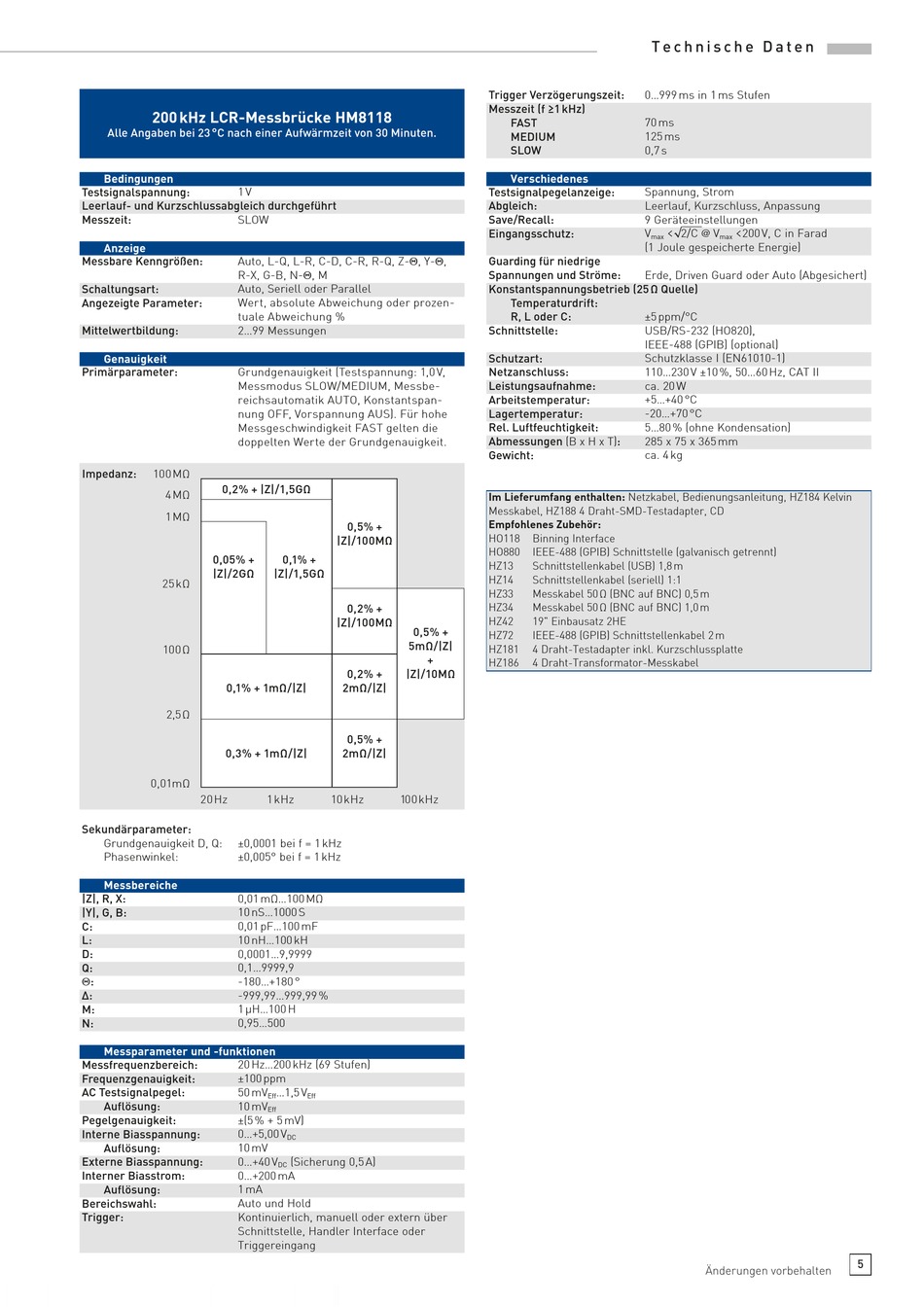

200 kHz LCR-Messbrücke HM8118
Alle Angaben bei 23 °C nach einer Aufwärmzeit von 30 Minuten.
Bedingungen
Testsignalspannung:
1 V
Leerlauf- und Kurzschlussabgleich durchgeführt
Messzeit:
SLOW
Anzeige
Messbare Kenngrößen:
Auto, L-Q, L-R, C-D, C-R, R-Q, Z-Θ, Y-Θ,
R-X, G-B, N-Θ, M
Schaltungsart:
Auto, Seriell oder Parallel
Angezeigte Parameter:
Wert, absolute Abweichung oder prozen-
tuale Abweichung %
Mittelwertbildung:
2...99 Messungen
Genauigkeit
Primärparameter:
Grundgenauigkeit (Testspannung: 1,0 V,
Messmodus SLOW/MEDIUM, Messbe-
reichsautomatik AUTO, Konstantspan-
nung OFF, Vorspannung AUS). Für hohe
Messgeschwindigkeit FAST gelten die
doppelten Werte der Grundgenauigkeit.
Impedanz:
100 MΩ
0,2% + |Z|/1,5GΩ
4 MΩ
1 MΩ
0,05% +
|Z|/2GΩ
25 kΩ
100 Ω
0,1% + 1mΩ/|Z|
2,5 Ω
0,3% + 1mΩ/|Z|
0,01mΩ
20Hz
Sekundärparameter:
Grundgenauigkeit D, Q:
±0,0001 bei f = 1 kHz
Phasenwinkel:
±0,005° bei f = 1 kHz
Messbereiche
|Z|, R, X:
0,01 mΩ...100 MΩ
|Y|, G, B:
10 nS...1000 S
C:
0,01 pF...100 mF
L:
10 nH...100 kH
D:
0,0001...9,9999
Q:
0,1...9999,9
-180...+180 °
Θ:
∆:
-999,99...999,99 %
M:
1 µH...100 H
N:
0,95...500
Messparameter und -funktionen
Messfrequenzbereich:
20 Hz...200 kHz (69 Stufen)
Frequenzgenauigkeit:
±100 ppm
AC Testsignalpegel:
50 mV
Auflösung:
10 mV
Pegelgenauigkeit:
±(5 % + 5 mV)
Interne Biasspannung:
0...+5,00 V
Auflösung:
10 mV
Externe Biasspannung:
0...+40 V
Interner Biasstrom:
0...+200 mA
Auflösung:
1 mA
Bereichswahl:
Auto und Hold
Trigger:
Kontinuierlich, manuell oder extern über
Schnittstelle, Handler Interface oder
Triggereingang
HM8118D/250112 · C&E · Änderungen vorbehalten · © HAMEG Instruments GmbH
HAMEG Instruments GmbH · Industriestr. 6 · D-63533 Mainhausen · Tel +49 (0) 6182 8000 · Fax +49 (0) 6182 800100 · www.hameg.com · info@hameg.com
0,5% +
|Z|/100MΩ
0,1% +
|Z|/1,5GΩ
0,2% +
|Z|/100MΩ
0,5% +
5mΩ/|Z|
+
0,2% +
|Z|/10MΩ
2mΩ/|Z|
0,5% +
2mΩ/|Z|
1 kHz
10 kHz
100 kHz
...1,5 V
Eff
Eff
Eff
Technische Daten
DC
(Sicherung 0,5 A)
DC
T e c h n i s c h e D a t e n
Trigger Verzögerungszeit:
0...999 ms in 1 ms Stufen
Messzeit (f ≥1 kHz)
FAST
70 ms
MEDIUM
125 ms
SLOW
0,7 s
Verschiedenes
Testsignalpegelanzeige:
Spannung, Strom
Abgleich:
Leerlauf, Kurzschluss, Anpassung
Save/Recall:
9 Geräteeinstellungen
Eingangsschutz:
V
max
(1 Joule gespeicherte Energie)
Guarding für niedrige
Spannungen und Ströme:
Erde, Driven Guard oder Auto (Abgesichert)
Konstantspannungsbetrieb (25 Ω Quelle)
Temperaturdrift:
R, L oder C:
±5 ppm/°C
Schnittstelle:
USB/RS-232 (HO820),
IEEE-488 (GPIB) (optional)
Schutzart:
Schutzklasse I (EN61010-1)
Netzanschluss:
110...230 V ±10 %, 50...60 Hz, CAT II
Leistungsaufnahme:
ca. 20 W
Arbeitstemperatur:
+5...+40 °C
Lagertemperatur:
-20...+70 °C
Rel. Luftfeuchtigkeit:
5...80 % (ohne Kondensation)
Abmessungen (B x H x T):
285 x 75 x 365 mm
Gewicht:
ca. 4 kg
Im Lieferumfang enthalten: Netzkabel, Bedienungsanleitung, HZ184 Kelvin
Messkabel, HZ188 4 Draht-SMD-Test adapter, CD
Empfohlenes Zubehör:
HO118
Binning Interface
HO880
IEEE-488 (GPIB) Schnittstelle (galvanisch getrennt)
HZ13
Schnittstellenkabel (USB) 1,8 m
HZ14
Schnittstellenkabel (seriell) 1:1
HZ33
Messkabel 50 Ω (BNC auf BNC) 0,5 m
HZ34
Messkabel 50 Ω (BNC auf BNC) 1,0 m
HZ42
19" Einbausatz 2HE
HZ72
IEEE-488 (GPIB) Schnittstellenkabel 2 m
HZ181
4 Draht-Testadapter inkl. Kurzschlussplatte
HZ186
4 Draht-Transformator-Messkabel
®
· DQS-zertifiziert nach DIN EN ISO 9001:2008, Reg. Nr.: 071040 QM08
2 /C @ V
<200 V, C in Farad
<ZX
