Medion AKOYA P42000 Kurzanleitung

Kurzanleitung

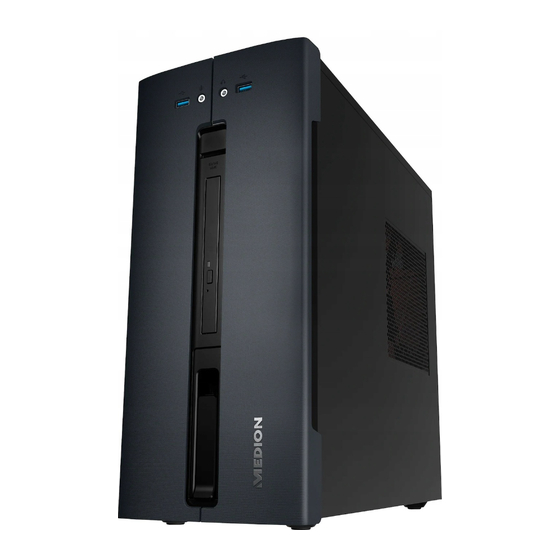

MULTIMEDIA PC-SYSTEM MEDION® AKOYA® P42000 (MD 34060)
Lesen Sie das Kapitel Sicherheit in der Bedienungsanleitung bevor Sie beginnen und beachten Sie die ausführlichen Hinweise zum Aufbau und Anschluss.
15
14
27
23
Geräteteile
5 Stromversorgung (Netzkabelanschluss)
9 USB 3.0-Anschlüsse
11 USB 2.0-Anschlüsse
14 Audioeingang / Lautsprecher RS (rear out)*
15 Kopfhöreranschluss / Lautsprecher FS (front out)*
16 Mikrofonanschluss / Lautsprecher CS/SS (center/subwoofer out)*
23 DisplayPort
24 HDMI-Anschluss
27 Netzwerk LAN (RJ-45)
* Anschlüsse mit Doppelbelegung - Konfiguration über Software
MSN 2006 5113
Komponenten aufstellen
Beachten Sie bei der Aufstellung Ihres PCs, dass Sie die Kabel so verlegen, dass niemand darauf treten oder darüber stolpern kann.
Positionieren Sie Ihren PC und die Peripheriegeräte so, dass Sie bequem an die Anschlüsse kommen.
Peripheriegeräte anschließen
16
11
9
24
Monitor
(nicht im Lieferumfang)
1
Monitor anschließen
1. Schließen Sie das Signalkabel Ihres Monitors
entweder an den DisplayPort oder an den
5
HDMI-Anschluss Ihres PCs an. (Bitte lesen
Sie auch die Bedienungsanleitung Ihres
Monitors.)
Stromversorgung anschließen
4
Netzkabel anschließen
4. Verbinden Sie das Netzanschlusskabel mit
dem Netzanschluss Ihres PCs und stecken
Sie es anschließend in eine Steckdose. Diese
muss sich in der Nähe des PCs befinden und
leicht erreichbar sein.
6. Folgen Sie nach Erscheinen des Windowsbegrü-
ßungsbildschirms den Anweisungen zur Erst-
einrichtung. Die einzelnen Dialoge erklären die
durchzuführenden Schritte.
Monitoranschluss
2
Tastatur und Maus anschließen
2. Schließen Sie die Tastatur und die Maus an
einen freien USB 2.0-Anschluss an.
Starten
5
Monitor und PC einschalten
5. Schalten Sie den PC über den Ein-/Ausschal-
ter an der Oberseite durch kurzes Drücken
ein. Ihr PC startet und durchläuft nun ver-
schiedene Phasen.
Antiviren Software aktivieren
Auf Ihrem PC ist eine Antiviren Software installiert. Bei der Verbindung des PCs mit dem Internet wird die Software automatisch regist-
riert. Mit der kostenlosen Registrierung erhalten Sie für die Dauer von 30 Tagen kostenlose Updates.
Hinweis! Installieren Sie keine weitere Antiviren Software, da dadurch die Leistung des PCs beeinträchtigt werden kann.
Mit der ersten Onlineverbindung werden das Betriebssystem und die Antiviren Software automatisch aktualisiert. Diese Vorgänge
dauern erfahrungsgemäß einige Minuten. In dieser Zeit kann es zu Beeinträchtigungen in der Arbeitsgeschwindigkeit des Computers
kommen, diese sind nur bei der Erstinbetriebnahme spürbar.
Lautsprecher
(nicht im
Lieferumfang)
Maus
Tastatur
Lautsprecher
Anschluss
3
Lautsprecher anschließen
3. Schließen Sie die Lautsprecher an den grü-
nen Audio Ausgang an.
Hinweis! Es darf sich keine bootfähige Disc
im optischen Laufwerk befinden, da sonst das
Betriebssystem nicht von der Festplatte gela-
den werden kann.
