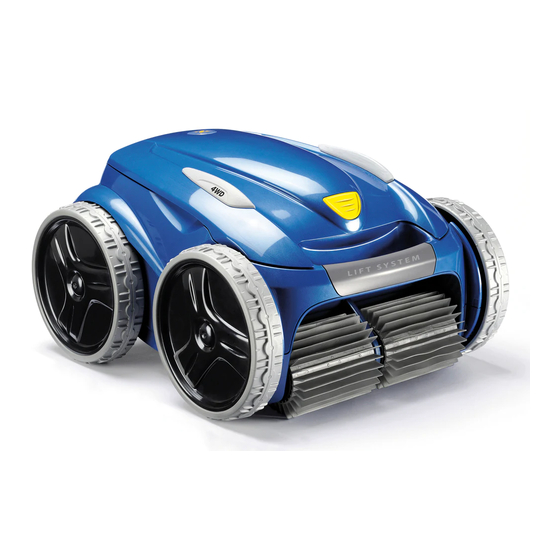

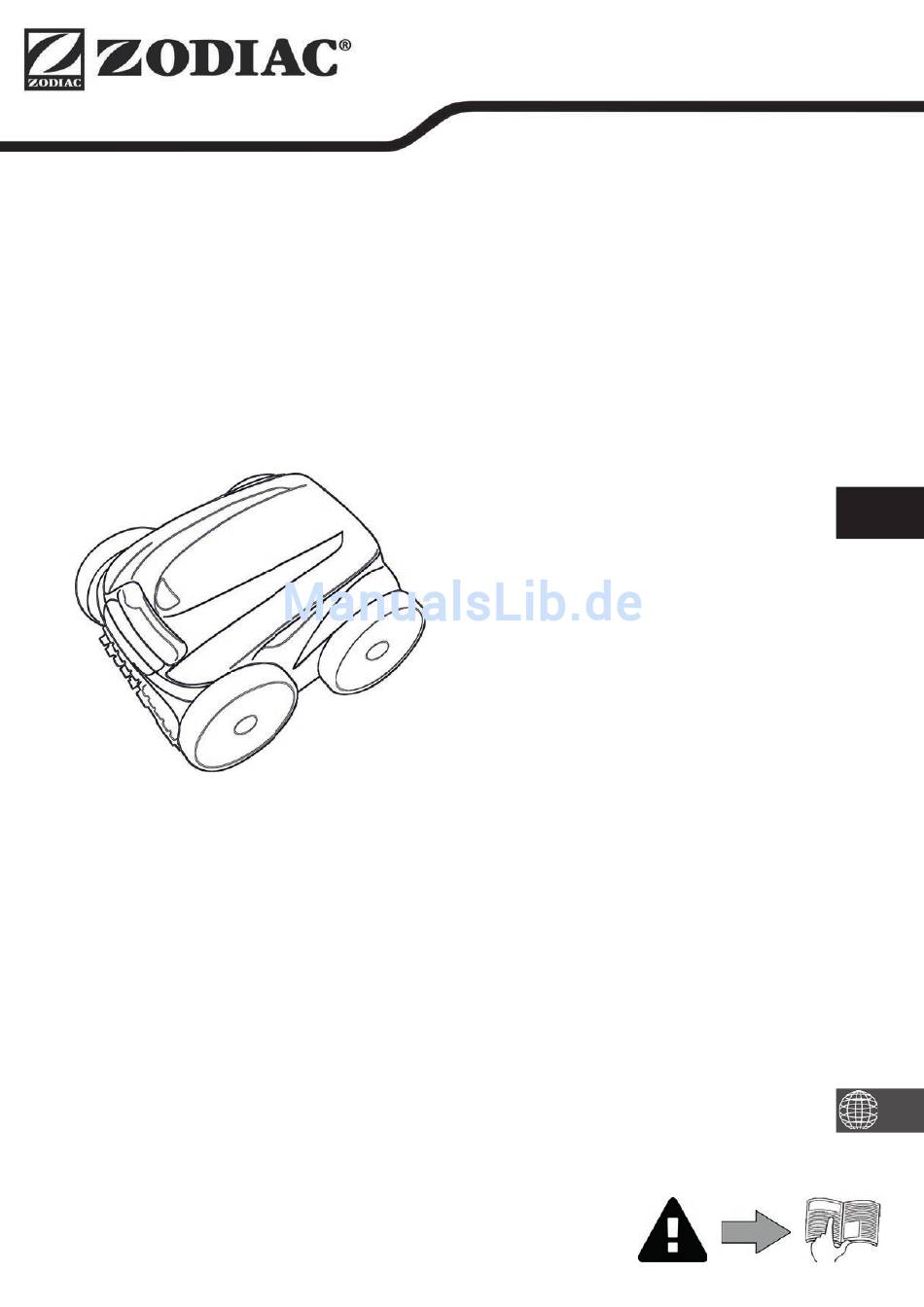

- Seite 1 RV 5480 iQ Montage- und Gebrauchsanleitung - Deutsch Elektrischer Reiniger Übersetzung der französischen Originalanleitung More documents on: www.zodiac.com H0605500.B - 2018/01 - EC11--...
-
Seite 2: Warnhinweise
Gehäuse beschädigt und ein Brand ausgelöst werden kann. • Zodiac®-Geräte wie Wärmepumpen, Filterpumpen und Filter sind mit den meisten Wasserbehandlungssystemen für Schwimmbäder kompati bel. • Der Venti lator und die beweglichen Teile dürfen während des Betriebs des Gerätes nicht berührt werden und es dürfen keine langen Gegenstände oder Finger in die Nähe der beweglichen Teile gelangen. -
Seite 3: Inhaltsverzeichnis
• Diese Dokumente müssen während der gesamten Lebensdauer des Gerätes zum späteren Nachschlagen aufb ewahrt und immer mit dem Gerät weitergegeben werden. • Es ist verboten, dieses Dokument ohne die Genehmigung von Zodiac® mit jeglichen Mitt eln zu verbreiten oder zu ändern. -
Seite 4: ❶ Kenndaten
❶ Kenndaten 1.1 I Beschreibung (x2) (x2) (x2) (x2) RV 5480 iQ Reiniger + Schwimmkabel Antriebsräder vorne/hinten (4WD) Steuerbox Transportwagen als Kit Filter für feine Verschmutzungen 100µ Filter für grobe Verschmutzungen 200µ Filter für sehr feine Verschmutzungen 60µ Schutzhülle : Mitgeliefert... -
Seite 5: I Technische Daten Und Kennzeichnung
1.2 I Technische Daten und Kennzeichnung 1.2.1 Technische Daten RV 5480 iQ Versorgungsspannung für Steuerbox 220-240 VAC, 50 Hz Versorgungsspannung für Reiniger 30 VDC Maximale Leistungsaufnahme 150 W Länge des Kabels 18 m Abmessungen des Reinigers (B x T x H) -
Seite 6: ❷ Installati On
❷ Installati on 2.1 I Prakti sche Bedingungen : Steuerbox 3.5 Meter Minimum : Transportwagen : Reiniger : Schwimmkabel : Steckdose : Stromkabel : APP zur Fernsteuerung „iAquaLink™“... -
Seite 7: I Montage Des Transportwagens
2.2 I Montage des Transportwagens • Montage ohne Werkzeug (x2) (x2) (x2) Die Mutt er leicht anziehen Die Mutt er festziehen... -
Seite 8: ❸ Allgemeine Bedienung
❸ Allgemeine Bedienung 3.1 I Funkti onsweise Der Reiniger ist unabhängig vom Filtersystem und kann autonom betrieben werden. Er wird einfach an das Stromnetz angeschlossen. Er legt einen opti malen Weg im Schwimmbecken zurück, um die Bereiche zu reinigen, für die er vorgesehen ist (je nach Modell: Boden, Wände, Wasserlinie). -
Seite 9: I Anschluss Der Stromversorgung
3.4 I Anschluss der Stromversorgung Um jedes Risiko eines Stromschlags, Brands oder schweren Verletzung zu vermeiden, beachten Sie bitt e folgende Anweisungen: • Es ist nicht zulässig, für den Anschluss der Steuerbox ein Verlängerungskabel zu verwenden. • Achten Sie darauf, dass die Steckdose immer leicht zugänglich ist und dass sie vor Regen und Spritzwasser geschützt ist. -
Seite 10: I Steuerbox
3.5 I Steuerbox Mit der Steuerbox können die wichti gsten Funkti onen verwendet und das Gerät mit dem häuslichen WLAN-Netzwerk verbunden werden, siehe "❹ Steuerung über die App iAquaLink™". LEDs leuchten, wenn die Verbindung bestäti gt ist: LEDs leuchten, wenn der Modus LAN : Verbindung mit dem häuslichen WLAN "Wi-Fi direct"... -
Seite 11: I Start Und Stopp Eines Reinigungszyklus
3.6 I Start und Stopp eines Reinigungszyklus Um jedes Risiko eines Personen- oder Sachschadens zu vermeiden, beachten Sie bitt e folgende Anweisungen: • Das Schwimmbecken darf nicht benutzt werden, solange sich das Gerät darin befi ndet. • Verwenden Sie den Reiniger nicht, während Sie eine Schockchlorung im Schwimmbecken durchführen. -
Seite 12: Den Reinigungszyklus Beenden
3.6.2 Den Reinigungszyklus beenden • Um einen möglichen Sachschaden zu vermeiden: Ziehen Sie nicht am Kabel, um den Reiniger aus dem Wasser zu holen. Verwenden Sie den Griff . - Lassen Sie das Gerät nach der Verwendung nicht in der prallen Sonne trocknen. - Bei der Lagerung müssen alle Elemente vor Sonneneinstrahlung, Feuchti gkeit und Witt erung geschützt sein. -
Seite 13: ❹ Steuerung Über Die App Iaqualink
❹ Steuerung über die App iAquaLink™ Steuerbox Mobilgerät Häusliches WLAN- des Reinigers (Smartphone oder Tablet) Reiniger Netzwerk Die App iAquaLink™ ist für die Systeme iOS und Android erhältlich. Mit der App iAquaLink™ können Sie den Reiniger jederzeit von jedem beliebigen Ort aus steuern und Sie erhalten Zugriff auf erweiterte Funkti onen wie etwa zusätzliche Programmiermöglichkeiten und Hilfe bei der Diagnose. -
Seite 14: I Fernsteuerung Iaqualink
• Der Verbindungsaufb au kann einige Minuten dauern. • Wenn eine Fehlermeldung erscheint oder keine Verbindung zustande kommt, siehe Tabelle "6.3 I Hilfe bei der Diagnose für die Verbindung mit der iAquaLink™-App". • Der Name des Reinigers kann individuell festgelegt werden, damit er auf der Seite „Meine Geräte“ leicht gefunden werden kann, wenn mehrere Geräte mit der iAquaLink™-App verbunden sind. -
Seite 15: Reinigung Starten/Stoppen Und Reinigungsdauer Einstellen
4.3.2 Reinigung starten/stoppen und Reinigungsdauer einstellen • Während der Konfi gurati on des Reinigers können durch die Auswahl der Form des Schwimmbeckens individuelle Reinigungsmodi eingestellt werden. Standardmäßig ist die zu reinigende Fläche Boden, Wände und Wasserlinie. • Tauchen Sie den Reiniger in das Schwimmbecken. •... -
Seite 16: Reinigungszyklen Programmieren Oder Abbrechen
4.3.5 „Lift System Entnahmehilfe“ Die Funkti on „Lift System“ wurde entwickelt, um den Wasseraustritt des Reinigers zu erleichtern. Sie kann jederzeit während oder am Ende eines Reinigungszyklus akti viert werden. • Akti vieren Sie die Funkti on „Lift System“ nur dann, wenn Sie den Reiniger sehen können. •... -
Seite 17: Menü Parameter
4.3.7 Fehlermeldungen und Problembehebung, in der iAquaLink™-App Wenn ein Fehler erkannt wird, erscheint ein Warnsymbol auf dem Startbildschirm • Tippen Sie auf das Warnsymbol , um die Lösungsvorschläge zur Problembehebung anzuzeigen, siehe "6.2 I Fehlercodes". • Tippen Sie auf Fehler löschen, wenn Sie meinen, das Problem behoben zu haben, oder auf OK, wenn Sie den Reiniger im Fehlermodus lassen und das Problem später diagnosti zieren möchten. -
Seite 18: ❺ Instandhaltung
❺ Instandhaltung • Das Gerät muss regelmäßig mit klarem oder leicht seifenhalti gem Wasser gereinigt werden. Es darf kein Lösungsmitt el verwendet werden. • Spülen Sie das Gerät mit reichlich klarem Wasser ab. • Lassen Sie das Gerät nicht in der prallen Sonne am Beckenrand trocknen. Empfehlung: Austausch des Filters und der Bürsten alle 2 Jahre Es wird empfohlen, den Filter und die Bürsten alle 2 Jahre auszuwechseln, um die opti male Funkti on des Gerätes aufrechtzuerhalten und ein opti males Leistungsniveau zu gewährleisten. -
Seite 19: I Wartung Am Propeller
5.2 I Wartung am Propeller Um schwere Verletzungen zu vermeiden: • Trennen Sie den Reiniger vom Stromnetz. • Bei der Wartung des Propellers müssen unbedingt Schutzhandschuhe getragen werden • Entf ernen Sie die Schraube des Gitt ers (siehe Abbildung • Nehmen Sie das Gitt er ab (siehe Abbildung •... -
Seite 20: I Ersetzen Der Bürsten
5.3 I Ersetzen der Bürsten • Jede Bürste verfügt über Abnutzungsanzeigen. Der Abstand zwischen den Anzeigen und dem Ende der Bürste weist darauf hin, dass die Bürste in Ordnung ist (siehe Abbildung • Wenn die Abnutzungsanzeigen so aussehen wie auf der Abbildung , sind die Bürsten abgenutzt und müssen ersetzt werden. -
Seite 21: I Ersetzen Der Reifen
5.4 I Ersetzen der Reifen... -
Seite 22: ❻ Problembehebung
❻ Problembehebung • Bevor Sie sich an Ihren Fachhändler wenden, können Sie im Fall einer Betriebsstörung mithilfe der folgenden Tabellen einfache Überprüfungen vornehmen. • Sollte das Problem dadurch nicht gelöst werden, wenden Sie sich bitt e an Ihren Fachhändler. • : Einem qualifi... -
Seite 23: I Fehlercodes
6.2 I Fehlercodes • Die Fehlercodes werden sowohl auf der Steuerbox als auch in der iAquaLink™-App angezeigt. • Befolgen Sie die unten vorgeschlagenen Lösungen zur Problembehebung. Sie sind auch in der iAquaLink™-App verfügbar: Drücken Sie dann auf , wenn ein Fehlercode erscheint. Anzeige Anzeige in der iAquaLink™... -
Seite 24: I Hilfe Bei Der Diagnose Für Die Verbindung Mit Der Iaqualink™-App
6.3 I Hilfe bei der Diagnose für die Verbindung mit der iAquaLink™-App • Bevor Sie sich mit einem neuen WLAN-Netzwerk verbinden, reiniti alisieren Sie die Parameter Ihres aktuellen WLAN- Netzwerks oder ändern Sie einfach das WLAN-Passwort. Sie müssen die Verbindung zwischen der Steuerbox und dem neuen WLAN-Netzwerk wieder herstellen, siehe "4.2 I Erste Konfi... - Seite 25 Zustand der Steuerbox Mögliche Ursachen Lösungen Den Internetanbieter kontakti eren. • Den häuslichen WLAN-Router 10 Sekunden lang vom • Eine einzige LED • Verbindungsproblem Stromnetz trennen. Den WLAN-Router wieder anschließen leuchtet: LAN oder mit dem lokalen WLAN und schauen, ob die LEDs angehen. WEB.
