Martin THRILL Compact PAR 64 LED Benutzerhandbuch

THRILL Compact PAR 64 LED
Sicherheits- und Installationsleitfaden
WARNUNG!
Lesen Sie die Sicherheitsvorschriften
in diesem Leitfaden, bevor Sie das
Produkt installieren oder verwenden.
Einführung

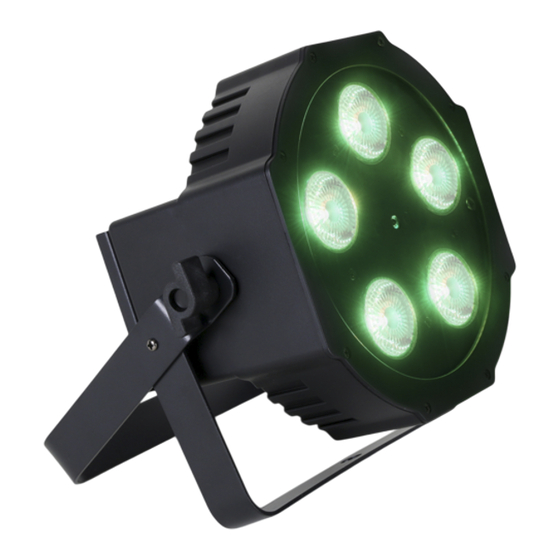

Der THRILL Compact PAR 64 LED ist ein kompakter
Beleuchtungskörper zur Farbmischung mit fünf 6-farbigen LED-
Strahlern, die sich durch hohe Lebensdauer auszeichnen. Er
bietet Stroboskopeffekte, vollständige Dimmung sowie eine
umfassende Steuerung des roten, grünen, blauen, weißen,
gelben und UV-Lichts (0–100 %). Die leichte Bauweise und die
flexiblen Steueroptionen eignen sich perfekt für mobile DJs und
kleine Veranstaltungsorte.
Im Lieferumfang sind dieser Leitfaden, ein Benutzerhandbuch,
Netzkabel, eine Fernbedienung und eine Multifunktions-
halterung zur Befestigung einer geeigneten Klemme (nicht
enthalten) bzw. zur Verwendung als Bodenständer enthalten.
Führen Sie vor der Installation und Nutzung des
Leuchtkörpers folgende Schritte durch:
1. Lesen Sie die Sicherheitshinweise.
2. Prüfen Sie das Gerät beim Auspacken auf Transportschäden.
Verwenden Sie kein beschädigtes Gerät.
3. Überprüfen Sie, ob Ihre Netzspannung und -frequenz zu den
Energieanforderungen des Geräts passen.
4. Prüfen Sie auf der Website Martin Professional unter
www.martin.com, ob neue Produktdokumentationen sowie
technische Hinweise vorliegen. Dokumentenrevisionen von
Martin lassen sich am Revisionsbuchstaben erkennen, der sich
unter den rechtlichen Hinweisen befindet.
Sicherheitshinweise
Folgende Symbole stehen für wichtige Sicherheitshinweise:
Warnung! Warnung! Warnung! Warnung! Warnung!
Sicherheitsrisiko. Intensive Lesen Gefährliche Heiße Ober-
Gefahr erheblicher Lichtquelle. Sie das Benutzer- Spannung. flächen.
Verletzungen oder Gefahrder handbuch, um Risiko tödlichen
Lebensgefahr. Augenverletzung. wichtige Sicherheits- Stromschlags.
informationen zu
erhalten.
Von diesem Beleuchtungskörper
Verletzungsgefahren und Lebensgefahr durch
Feuer und Verbrennung, elektrischen Schlag und
Herabfallen aus. Das Gerät gehört gemäß EN
62471 zur Exempt Group (RG 0), nach der selbst bei
fortgesetzter unbeschränkter Nutzung keine optische Gefahr
vernünftigerweise vorhersehbar ist.
Installieren, verwenden und warten
ausschließlich, wie in der Anleitung beschrieben. Andernfalls
können Sie Sicherheitsrisiken oder Schäden verursachen, die
von der Gewährleistung ausgeschlossen sind.
Halten Sie die folgenden Sicherheitshinweise ein
und beachten Sie alle Warnungen auf dem Produkt.
Halten Sie sich an die Anweisungen und beachten
Sie alle Warnungen im Benutzerhandbuch des
Produkts. Bewahren Sie das vorliegende Dokument für spätere
Referenz auf.
Auf der Martin-Webseite http://www.martin.com finden Sie die
neueste Version dieser Anleitung und weitere Informationen über
dieses und andere Produkte von Martin.
Beachten Sie bei Installation, Betrieb und Wartung des Geräts
alle einschlägigen lokalen Gesetze, Vorschriften und Normen.
Schutz vor Stromschlag
Setzen Sie das Produkt weder Wasser noch
Feuchtig-keit aus.
Trennen Sie das Netzkabel des Produkts, bevor Sie Installations
oder Wartungsaufgaben erledigen, bzw. wenn das Produkt nicht
verwendet wird.
Sorgen Sie dafür, dass das Gerät elektrisch geerdet ist.
Verwenden Sie ausschließlich Spannungs-quellen, die den
einschlägigen lokalen Gebäude-
entsprechen und mit einer Sicherung
Erdschlussschutz ausgestattet sind.
Steckdosen oder Schalter, die der Versorgung des Geräts mit
Strom dienen, müssen sich in der Nähe des Produkts befinden
und leicht zugänglich sein, damit es sich schnell von der
Stromversorgung trennen lässt.
Tauschen Sie durchgebrannte Sicherungen durch Produkte
gleicher Art und Nennleistung aus.
Trennen Sie das Gerät sofort vom Netz, wenn der Netzstecker
bzw. Dichtungen, Abdeckungen,
Komponenten beschädigt, defekt, verformt oder nass sind bzw.
Zeichen von Überhitzung aufweisen.
Stromversorgung erst wieder her, nachdem Sie das Problem
beseitigt haben.
Bevor Sie das Produkt mit der
vergewissern Sie sich, dass alle
unbeschädigt und für die Leistungsaufnahme aller angeschlos-
senen Geräte ausgelegt sind.
Die maximale Stromstärke über die MAINS OUT-Buchse beträgt
3 A. Verwenden Sie die MAINS OUT-Buchse nicht, um mehr als
folgende Geräte mit Strom zu versorgen:
• Sechs (6) zusätzliche Compact PAR 64 LED Geräte bei
100–120 V oder
• Zehn (10) zusätzliche Compact PAR 64 LED Geräte bei
200–240 V.
Schutz vor Verbrennungen und Feuer
Verwenden Sie das Gerät nicht, wenn
die Umgebungs-temperatur (T
übersteigt.
Die Oberfläche des Gehäuses kann
nach fünf Betriebs-minuten und bei kontinuierlichem
Warnung!
Betrieb bis zu 45 °C heiß werden. Vermeiden Sie Kontakt zu
Brandgefahr.
Personen und Objekten. Lassen Sie das Gerät mindestens
10 Minuten abkühlen, bevor Sie es berühren oder transportieren.
gehen Halten Sie leicht entzündliche Materialien vom Gerät fern. Der
Mindestabstand zu brennbarem Material (z. B. Kunststoff, Holz,
Papier) beträgt 100 mm.
Luft muss das Gerät frei umströmen können. Sorgen Sie dafür,
dass der Freiraum um die Ventilatoren und Entlüfter mindestens
100 mm beträgt.
Der Mindestabstand zur beleuchteten Fläche muss 200 mm betragen.
Sie das Produkt
Überbrücken Sie niemals Temperatur-schalter oder Sicherungen.
Bedecken Sie optische Komponenten nicht mit Filtern, Masken
oder anderen Materialien.
Die Linsen des Geräts können Sonnen strahlen im Gerät bündeln
und so zu einem Feuer- und Beschädigungsrisiko führen. Setzen
Sie die Vorderseite des Geräts nicht Sonnenlicht oder anderen
hellen Lichtquellen aus.
Schutz vor Augenverletzungen
Beleuchtungskörper geben potenziell gefährliche
Strahlung aus. Blicken Sie nie in eine eingeschaltete
Leuchte.
entstehen.
Verringern Sie die Gefahr einer Augenirritation oder -verletzung,
indem Sie Beleuchtungskörper stets vom Netz trennen, wenn sie
nicht in Betrieb sind. Sorgen Sie außerdem für helle
Lichtbedingungen, wenn Sie mit oder in der Nähe von ihnen
arbeiten, damit sich der Durchmesser Ihrer Pupillen verringert.
Blicken Sie niemals mit Lupen, Teleskopen, Ferngläsern oder
ähnlichen optischen Instrumenten, die das Licht bündeln können,
in das Licht von Beleuchtungskörpern.
Stellen Sie sicher, dass Personen nicht direkt in einen
Beleuchtungskörper blicken, wenn dieser plötzlich Licht ausgibt.
Dies kann passieren, wenn das Gerät eingeschaltet wird, ein
Signal der Fernbedienung empfangen wird oder bestimmte
und Elektrovorschriften
Optionen im Steuermenü ausgewählt werden.
sowie einem
Schutz vor Verletzungen
Versuchen Sie nicht, ein defektes Gerät zu reparieren
oder das Produkt auf irgendeine Weise zu verändern.
LEDs dürfen nicht vom Benutzer ausgetauscht
werden. Wenden Sie sich bei allen Wartungsfragen an Ihren
Martin-Händler oder direkt an den technischen Support von Martin
unter www.martin.com/contact-support.
Montieren Sie das Gerät während des Gebrauchs sicher an einer
festen Oberfläche oder tragenden Struktur. Solange es montiert
Kabel oder andere
ist, ist das Gerät nicht tragbar.
Stellen Sie sicher, dass alle verwendeten Tragkonstruktionen
Stellen Sie die
und/oder -elemente mindestens das 10-Fache des Gewichts aller
Geräte unterstützen können, die von ihnen getragen werden, und
sämtliche lokal geltenden Vorschriften erfüllen.
Steckdose verbinden,
Verwenden Sie eine geeignete Befestigungsklemme, um das
Verteiler und Kabel
Gerät von einer Befestigungsstruktur zu hängen. Verwenden Sie
als primäre Befestigung keine Sicherheitskabel.
Wenn das Produkt in einer Umgebung montiert wird, in der durch
Herunterfallen Verletzungen oder Schäden verursacht werden
könnten, müssen Sie der Anweisung gemäß eine zweite
Befestigung (z. B. ein Sicherheitskabel) montieren, die das Gerät
bei Versagen der primären Befestigung sicher halten kann. Die
sekundäre Befestigung muss von einer offiziellen Stelle (z. B.
TÜV) als Sicherheitsbefestigung für das zu tragende Gewicht
zugelassen sein, der Sicherheitsvorschrift EN 60598-2-17
Section 17.6.6 oder BGV C1 / DGUV 17 entsprechen und für das
mindestens 6-fache Gewicht des zu sichernden Geräts (oder
mehr, wenn lokale Gesetze dies vorschreiben) ausgelegt sein.
) 40 °C
a
Prüfen Sie, ob alle Abdeckungen und Befestigungselemente
sicher montiert sind.
Sperren Sie das Areal unter dem Arbeitsbereich und arbeiten Sie
von einer stabilen Plattform aus, wenn Sie das Produkt
installieren, warten oder bewegen.
Verwenden
Schutzvorrichtungen oder optische Komponenten fehlen oder
beschädigt sind.
Trennen Sie das Gerät sofort vom Netz, wenn während des
Betriebs Probleme auftreten. Verwenden Sie kein Gerät, das
offensichtlich beschädigt ist.
Verändern Sie das Gerät nur so, wie in dieser Anleitung
beschrieben. Verwenden Sie ausschließlich Originalkomponenten
von Martin.
Blitzlicht kann bei Menschen mit Flickerempfindlichkeit zu
epileptischen Anfällen führen. Weisen Sie am Eingang zu Ihrem
Veranstaltungsort darauf hin, dass Stroboskopleuchten zum Einsatz
kommen. Montieren Sie Blitzleuchten soweit wie möglich über
Kopfhöhe und vermeiden Sie längere Perioden mit kontinuierlichen
Blitzen (vor allem bei einer Frequenz von 10 bis 20 Blitzen pro
Sekunde). Stoppen Sie die Blitzleuchten umgehend, sobald eine
Person einen epileptischen Anfall erleidet.
Dadurch können Augenverletzungen Die im Lieferumfang des Produkts enthaltene Fernbedienung
umfasst eine Knopfzellen-, Knopf- bzw. Zellenbatterie. Wird eine
Knopfzellen, Knopf bzw. Zellenbatterie verschluckt, kann dies in
nur zwei Stunden zu schweren inneren Verbrennungen und zum
Tod führen. Halten Sie neue und benutzte Knopfzellen-, Knopf-
bzw. Zellenbatterien von Kindern und Haustieren fern. Wenn sich
das Fach der Knopfzellen, Knopf bzw. Zellenbatterie nicht fest
verschließen lässt, nutzen Sie das Produkt nicht mehr und halten
Sie es von Kindern und Haustieren fern. Wenn Sie glauben, dass
Knopfzellen-, Knopf- bzw. Zellenbatterien verschluckt wurden
bzw. in einen Körper gelangt sind, suchen Sie umgehend einen
Arzt auf.
1
2
3
4
5
6
Geräteübersicht
Montage
Sie das Gerät nicht, wenn Abdeckungen,
1
2
4
3
5 8
9
10
6
11
7
12
Multifunktions- 7 Netzeingang
halterung
LED-Strahler 8 DMX In
Handrad 9 Sekundärer Befestigungspunkt
für ein Fangseil
IR-Empfänger 10 Bedienfeld
Netzeingang 11 DMX Out
Mikrofoneingang 12 Befestigungspunkt für Klemme
Der THRILL Compact PAR 64 LED wurde
ausschließlich für die Verwendung in Innenbereichen
entwickelt und muss an einem trockenen Ort mit
ausreichender Belüftung montiert werden.
