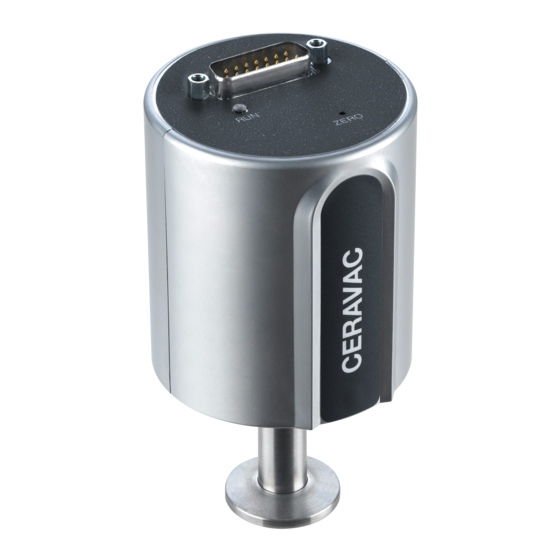

CERAVAC
Transmitter
CTR 100 N
Kurzanleitung
300544675_001_C0
Katalognummern:
230 300V02
230 301V02
230 302V02
230 303V02
230 304V02
230 305V02
230 306V02
230 307V02
230 308V02
230 309V02
RoHS-konform
Sicherheit: verwendete Symbole
Warnung
Nichtbeachten der Warnmeldung
!
Achtung
Macht auf wichtige Verfahren, Praktiken oder Bedingungen
!
Vorsicht
Beachten Sie das Handbuch. Nichtbeachten der Warnmeldung kann zu
Verletzungen von Personen und/oder schweren Sachschäden führen.
®
230 310V02
230 311V02
230 312V02
230 313V02
230 314V02
230 315V02
230 316V02
230 317V02
230 318V02
230 319V02
kann
zu Sachschäden führen.
300544675_001_C0 - 09/2016 - © Leybold
aufmerksam
.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LEYBOLD CERAVAC CTR 100 N
Inhaltszusammenfassung für LEYBOLD CERAVAC CTR 100 N
- Seite 1 Warnung kann Nichtbeachten der Warnmeldung zu Sachschäden führen. Achtung aufmerksam Macht auf wichtige Verfahren, Praktiken oder Bedingungen Vorsicht Beachten Sie das Handbuch. Nichtbeachten der Warnmeldung kann zu Verletzungen von Personen und/oder schweren Sachschäden führen. 300544675_001_C0 - 09/2016 - © Leybold...
-
Seite 2: Haftung Und Gewährleistung
Haftung und Gewährleistung Leybold übernimmt keine Haftung und die Gewährleistung erlischt, falls der Endanwender oder Dritte: • die Informationen in diesem Dokument nicht beachten, • das Produkt nicht bestimmungsgemäß einsetzen, • Eingriffe aller Arten (Änderungen, Modifikationen usw.) am Produkt vornehmen, •... -
Seite 3: Technische Daten
Der CERAVAC® Transmitter CTR 100 N wird ab Werk kalibriert geliefert; vor dem Einsatz sollte jedoch eine Nullpunkteinstellung durchgeführt werden. Weitere Informationen finden Sie im Betriebshandbuch. Messbereiche Vollausschlag – Torr Kleinster messbarer Druck – Torr 1000 1,00E-01 1,00E-02 2,00E-03 1,00E-03 2,00E-04 1,00E-04 1,00E-05 300544675_001_C0 - 09/2016 - © Leybold... -
Seite 4: Installation
Umflechtung an beiden Kabelenden mit den Metallhauben und erden Sie das Ende für die Stromversorgung. Achtung Stellen Sie sicher, dass die elektrische Verbindung zwischen dem CTR 100 N Transmittergehäuse und dem geerdeten Vakuumsystem niederohmig ist, um den Sensor vor externen elektromagnetischen Quellen zu schützen. 300544675_001_C0 - 09/2016 - © Leybold... -
Seite 5: Elektrischer Anschluss (15-Poliger D-Sub-Stecker)
Elektrischer Anschluss (15-poliger D-Sub-Stecker) PIN-Belegung Reserviert (0 – 10 V) Analoges Ausgangssignal Reserviert Reserviert Masse für +24 VDC Reserviert +24 VDC Eingangsspannung Reserviert Reserviert Transmitteridentifizierung +24 VDC Eingangsspannung (alternativ) Analogausgang RS232, TxD RS232, RxD Gehäuseerdung 300544675_001_C0 - 09/2016 - © Leybold... - Seite 6 CERAVAC Output vs. % Full Scale 100.00% 100,00% 80.00% 80,00% 60,00% 60.00% 40,00% 40.00% 20,00% 20.00% 0,00% 0.00% 0,00 2,00 4,00 6,00 8,00 10,00 0.00 2.00 4.00 6.00 8.00 10.00 Ausgangspannung – VDC Output Voltage - VDC 300544675_001_C0 - 09/2016 - © Leybold...
- Seite 7 Abmessungen [mm] Kat.-Nr.: 230320V02 bis 230339V02 Flansche: KF 16 CF 16 ½”-Rohr 8 VCR 300544675_001_C0 - 09/2016 - © Leybold...
- Seite 8 Inconel® und Incoloy® sind eingetragene Marken von Inco Alloys, Inc. 300544675_001_C0 - 09/2016 - © Leybold...
