Bedienelemente und Funktionen
2.2

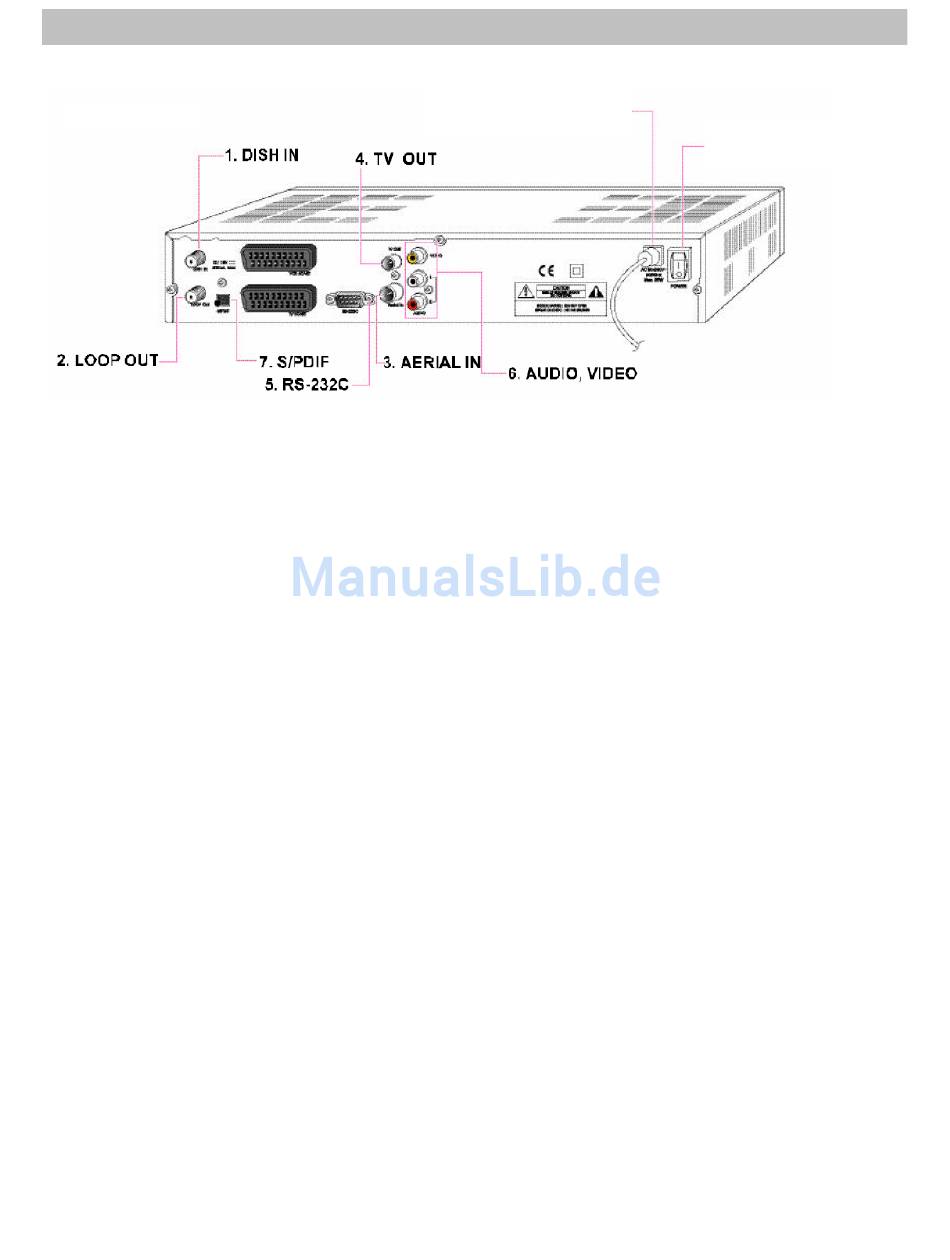

Ansicht Rückseite
8. NETZANSCHLUSS
9. NETZSCHALTER
1. DISH IN (Eingang SAT-Antenne) 13/18 V 500 mA max.
Schließen Sie hier die Satelliten-Antenne an.
2. LOOP OUT (Eingangssignal durchgeschleift)
Zum weiteren Anschluss eines nachgeschalteten Receivers.
Das Eingangssignal der Satelliten-Antenne (DISH IN) wird zum Loop Out-Anschluss durchgeschleift.
3. AERIAL IN (Antenneneingang)
Schließen Sie die TV-Antenne (terrestrisch) an AERIAL IN an.
4. RF OUT (RF-Ausgang)
Schließen Sie hier ein konventionelles Fernsehgerät an.
5. RS-232C
Schnittstelle für serielle Datenübertragung (PC oder Receiver).
6. AUDIO, VIDEO
Verbinden Sie die AUDIO/VIDEO-Anschlüsse des Fernsehgerätes mit AUDIO/VIDEO des Receivers. Den roten
und weißen Steckverbinder an Audio L/R anschließen und den gelben Steckverbinder am Video-Ausgang.
7. S/PDIF – Optischer Digital Ausgang
Verbinden Sie den S/PDIF Ausgang mit einem Dolby Digital Decoder für AC3-Audio.
8. Netzanschluss
90 - 240 VAC (automatische Spannungswahl), 50 - 60 Hz. Prüfen Sie die Spannungsversorgung auf
Übereinstimmung mit diesen Werten.
9. Netzschalter Ein / Aus
Trennt das Gerät von der Netzspannung.
10. Scart-Buchse VCR
Zum Anschluss eines Videorecorders.
11. Scart-Buchse TV
Zum Anschluss an das TV-Gerät.
8
