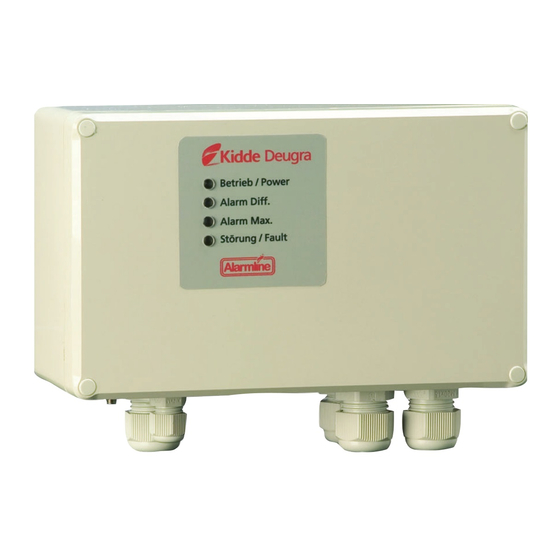

    Fachpersonal durchführen. Die Bosch Sicherheitssysteme GmbH empfiehlt eine Funktions- und Sichtprüfung einmal im Jahr. Kurzbeschreibung Der FCS-LWM-1 ist ein linearer Wärmemelder zur Erkennung eines Brandes. Er eignet sich für den Einsatz in beengten Raumverhältnissen und bei extremen Umgebungsbedingungen. Die Auswerteeinheit meldet Temperaturunterschiede durch die Überwachung des Widerstandes im Sensorkabel.
  • Seite 4 Kalibrierschalter - Ansprechtemperatur abhängig von DIFF TIME MAX ALARM Kalibrierschalter - Ansprechtemperatur TEST FAULT Systemtest Störung (Taster 2 s drücken - Auslösung nach ca. 20 s) TEST ALARM Systemtest Alarm RESET Zurücksetzen der Auswerteeinheit F.01U.028.512 | A2 | 2007.03 Bosch Security Systems...

  • Seite 5: Montage Detektorkastens Und Kabel

    Schieben Sie den weißen Schrumpfschlauch (3) und abschließend die schwarze Endkappe (4) über alle vier Leiterenden und schrumpfen Sie diese erneut. Schließen Sie die Leiter entsprechend der Farbe an die jeweiligen Anschlüsse 5-8 der Auswerteeinheit an. 1 2 3 Bosch Security Systems F.01U.028.512 | A2 | 2007.03...
  • Seite 6 TEST FAULT ISOLATE RESET DIFF TIME TEST ALARM DIFF ALARM PWR- MAX ALARM Extern Reset Ext. Reset Ext. Reset max. 500 m max. 300 m - + + + 1 2 3 4 F.01U.028.512 | A2 | 2007.03 Bosch Security Systems...
  • Seite 7 Ziehen Sie eine Linie durch die beiden Markierungspunkte bis zur Skala A. Lesen Sie in Skala A die Schalterstellung ab. Ungerade Werte werden aufgerundet. A Schalterstellung Statische Ansprechtemperatur [°C] B Max. Umgebungstemperatur [°C] Länge des Sensorkabels [m] Bosch Security Systems F.01U.028.512 | A2 | 2007.03...

  • Seite 8: Technische Daten

    Einstellung der Kalibrierschalter DIFF TIME / DIFF ALARM Für DIFFALARM gibt es zwei 16-stufige Schalter DIFF TIME und DIFF ALARM, die individuell angepasst werden können. Das FCS-LWM-1 ist für die Klassen A1, A2, B und C einsetzbar. In der folgenden Tabelle sind Empfehlungen für spezielle Anwendungen aufgeführt:...

  • Seite 9: Safety Instructions

    Bosch Security Systems recommends a functional and visual inspection once a year. Short description The FCS-LWM-1 is a linear heat detector for detecting fire. It is suitable for use in constricted spaces and under extreme environmental conditions. The control unit reports temperature differences by monitoring the resistance in the sensor cable.

  • Seite 10: System Overview

    Calibration switch – response temperature TEST FAULT System test fault (Press switch for 2 s - triggering after approx. 20 s) TEST ALARM System test alarm RESET Restores the control unit to its original status F.01U.028.512 | A2 | 2007.03 Bosch Security Systems...
  • Seite 11 Push back the white heat-shrinkable tube (3) and then push the black end cap (4) over all four wire ends and shrink them on again. Connect the wires acoording the color at the respective interfaces 5-8 of the control unit. 1 2 3 Bosch Security Systems F.01U.028.512 | A2 | 2007.03...
  • Seite 12 TEST FAULT ISOLATE RESET DIFF TIME TEST ALARM DIFF ALARM PWR- MAX ALARM Extern Reset Ext. Reset Ext. Reset max. 500 m max. 300 m - + + + 1 2 3 4 F.01U.028.512 | A2 | 2007.03 Bosch Security Systems...

  • Seite 13: Initial Setup

    Draw a line through the two marker points up to scale A. Read the switch position off from scale A. Odd values are rounded up. A Switch position Static response temperature [°C] B Max. ambient temperature [°C] Sensor cable length [m] Bosch Security Systems F.01U.028.512 | A2 | 2007.03...

  • Seite 14: Technichal Data

    Max. 25 mA (with 24 V) Current consumption with DIFFALARM/MAX ALARM Max. 25 mA (with 24 V) Current consumption with malfunction Max. 15 mA (with 24 V) Switch-on current < 100 mA (with 24 V) F.01U.028.512 | A2 | 2007.03 Bosch Security Systems...
