6. 3-Speichen Drehkreuz für Vertikalweg Z-Achse Bestell-Nr. 24462
6.1

Montage

1. Die drei Vorschubhebel zum Drehkreuz (18.1) im Uhrzeigersinn in die schrägen Bohrungen der Vorschubwelle
zum Drehkreuz (18) einschrauben
2. Das Führungsgehäuse (12), durch drehen im Uhrzeigersinn der Klemmschrauben (3) mit einem 6 mm Innen-
sechskantschlüssel, auf der Stahl Säule (7) klemmen
3. Einen Schlitzschraubendreher in eine der Aussparungen der Sicherungsscheibe (8.3) stecken und durch dre-
hen des Schlitzschraubendrehers die Sicherungsscheibe (8.3) aus der Nut der Vorschubwelle (8) drücken
4. Die Vorschubwelle (8) aus dem Führungsgehäuse (12) heraus ziehen
5. Die Vorschubwelle zum Drehkreuz (18) in das Führungsgehäuse (12) einschieben
6. Die Sicherungsscheibe (8.3) in die Nut der Vorschubwelle zum Drehkreuz (18) einsetzen und mit einem Schlitz-
schraubendreher in Position drücken
7. Die Klemmschrauben (3) mit einem 6 mm Innensechskantschlüssel soweit gegen den Uhrzeigersinn lösen, bis
sich das Führungsgehäuse (12) wieder leichtgängig auf der Stahl Säule (7) bewegen lässt
6.2

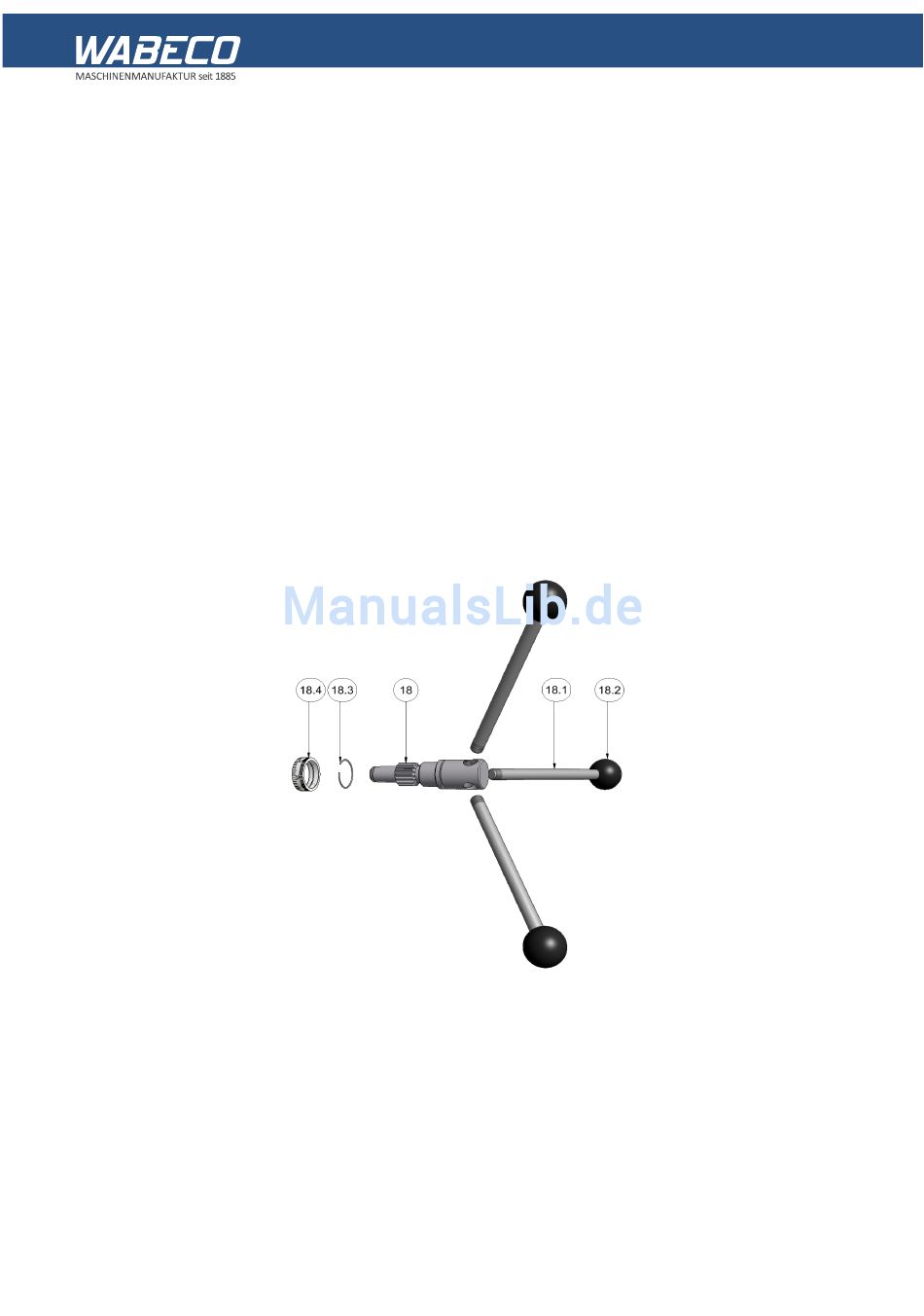

Zeichnung und Legende

Teile-Nr. Stück
18 1
18.1 3
18.2 3
18.3 1
18.4 1
14
Bestell-Nr.
51407190
51508040
51508311
51007970-0001
51006731-00011
Bezeichnung
Vorschubwelle zum Drehkreuz
Vorschubhebel zum Drehkreuz
Kugel
Federring
Skalenring
