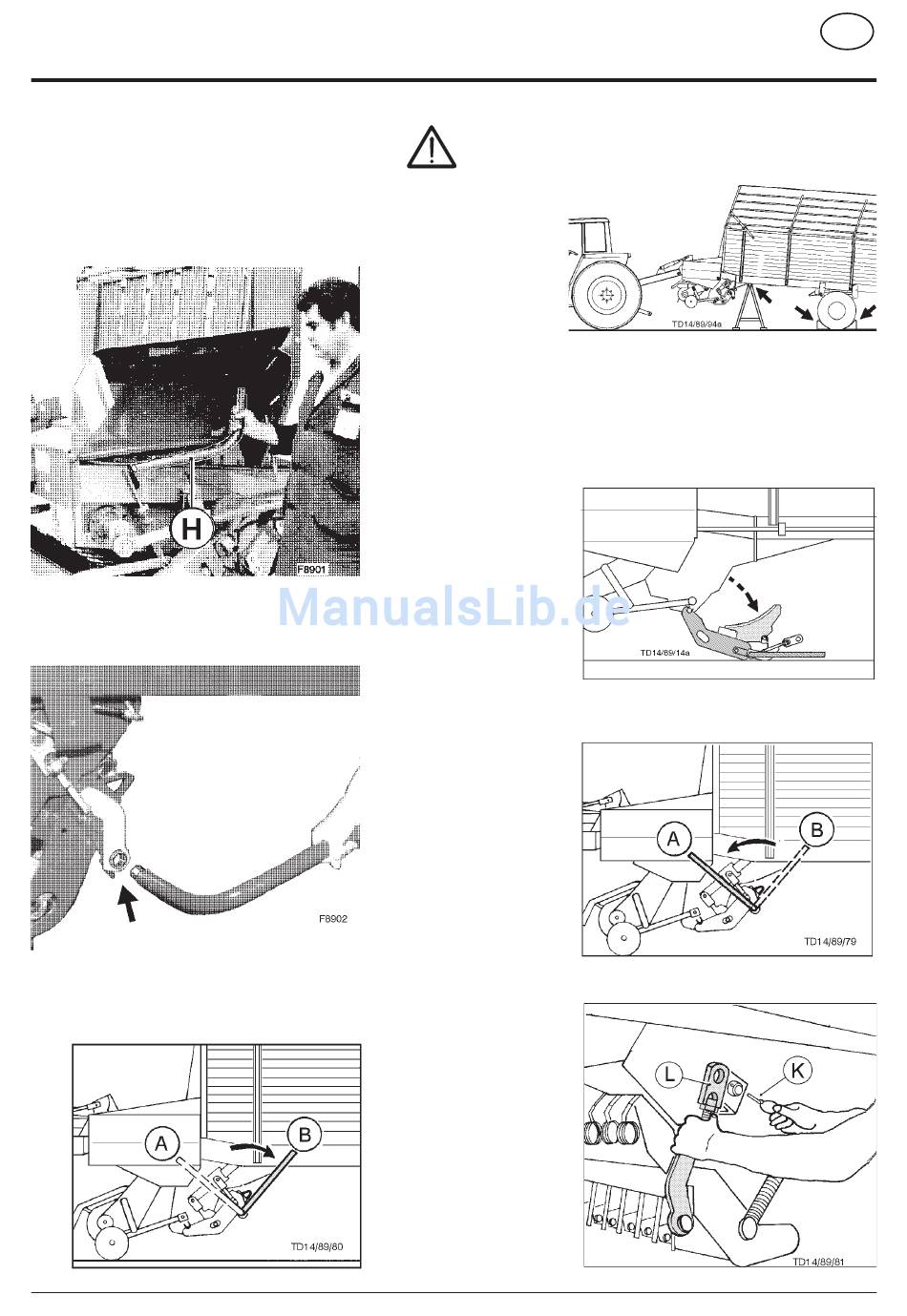

Aus- und Einschwenken eines
Messerbalkens
Hebel (H) befindet sich unterhalb des vorderen,
klappbaren Seitenschutzes.
- Hebel (H) in den Innensechskant am
Messerbalken einstecken.
- Hebel nach vorne schwenken (Stellung A),
Messerbalken wird dadurch ausgeschwenkt.
- Hebel nach hinten schwenken (Stellung B),
Messerbalken wird dadurch eingeschwenkt.
103 / SCHNEIDWERK 9500 D
Sicherheitshinweise
• Vor Einstell- Wartungs- und Reparaturarbeiten Motor abstellen.
• Arbeiten unter der Maschine nicht ohne sichere Abstützung
durchführen.

Abklappen eines Messerbalkens

• Nur erforderlich bei Wartungs- und Umrüstarbeiten!
1. Mit Hebel (H) Messerbalken ausschwenken
Der Hebel befindet sich
dann in Stellung A.
2. Hebel (H) aus dem
S e c h s k a n t
herausziehen und in
Stellung B wieder
abstecken.
3. Zuerst auf rechter
W a g e n s e i t e
Klappvorstecker (K)
lösen und Absteck-
lasche (L) abziehen.
