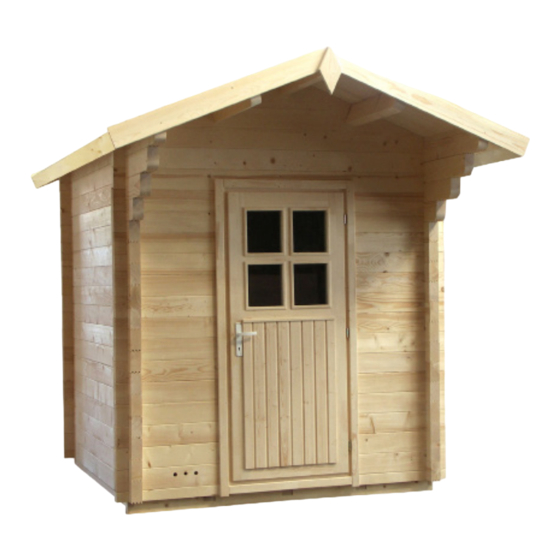

Sentiotec COUNTRY Montageanleitung
Gartensauna
319 x 264 x 290 cm
Vorschau ausblenden
Andere Handbücher für COUNTRY:
- Montageanleitung (60 Seiten) ,
- Montageanleitung (44 Seiten)
Verwandte Anleitungen für Sentiotec COUNTRY
Inhaltszusammenfassung für Sentiotec COUNTRY

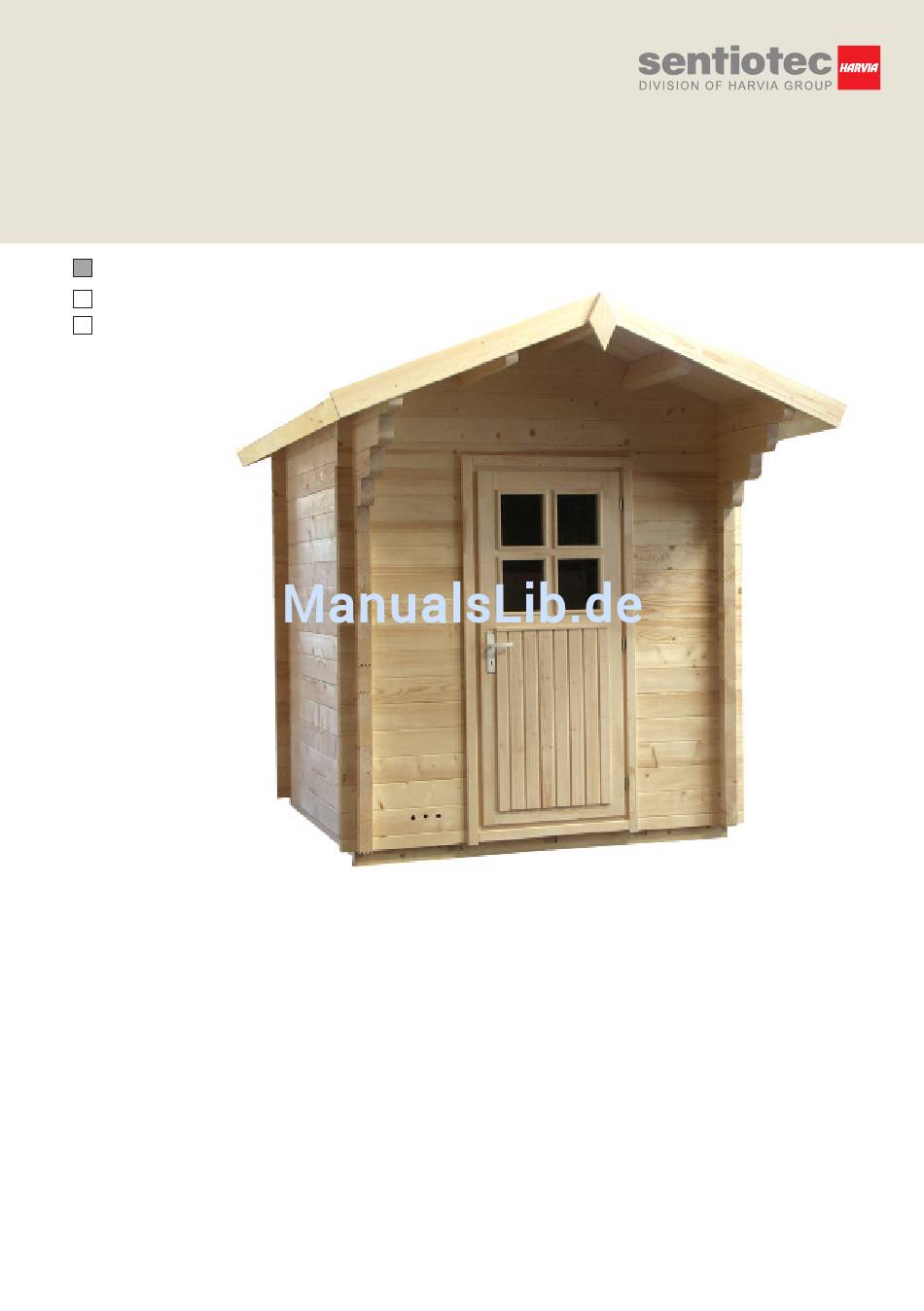

- Seite 1 Montageanleitung Assembly instructions COUNTRY Gartensauna 319 x 264 x 290 cm Version 10/17...
- Seite 2 Montageanleitung Gartensauna COUNTRY Außenmaß: 319 x 264 x 290 cm Innenmaß: 200 x 200 x 210 cm Wandstärke: 70 mm Sehr geehrter Kunde, Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste, ob alle Einzelteile auch tatsächlich mitgeliefert wurden. Sollten Einzelteile ausnahmsweise fehlen, benachrichtigen Sie spätestens 14 Tage nach Erhalt der Kabine Ihren Händler.
- Seite 3 Stückliste COUNTRY Vorderseite mit Türe 3 Bodenrahmen 206 x 8 x 4 cm 2 Bodenrahmen 206 x 12 x 4 cm 1 Blockbohle 230 x 6,5 x 7 cm mit Ausnehmung für 22 Bodenbretter 199,5 x 9,5 x 1,9 cm Türstock und 4 Ausfräsungen für Gewindestangen...
- Seite 4 Montageanleitung GARTENSAUNA COUNTRY Hinweise für die Baugenehmigung, Fundament, Verankerung, Anlieferung und Entladung Baugenehmigung: Erkundigen Sie sich unbedingt vor der Montage des Gartenhauses bei Ihrer zuständigen Baubehörde (Gemeindeamt; Magistrat), ob eine Baugenehmigung erforderlich ist. Diese brauchen Sie möglicherweise, da ab einem bestimmten Raumvolumen eine Genehmigung erforderlich ist.
- Seite 5 Die beiden folgenden haben sich in der Paxis aber am besten bewährt: •Fundamentplatte (Bodenplatte) •Streifenfundament Dabei ist bei beiden Varianten ein absolut waagrechtes und tragfähiges Fundament gewährleisten. kann eine einwandfreie Montage einzelnen Funktionsmodule einer exakten Passgenauigkeit gewährleistet werden. Nach Fertigstellung und Austrocknung der Betonplatte empfehlen wir diese mit Dachpappe oder Flämmpappe zu flämmen, um sie komplett abzudichten.
- Seite 6 Montageanleitung Streifenfundament: nach statischen Erfordernissen bzw. örtlichen Gegebenheiten, können Streifenfundamente unterschiedlich ausgeführt werden. Man unterscheidet zwei Arten von Streifenfundamente: •Streifenfundament unbewehrt •Streifenfundament bewehrt Damit ein frostsicheres Streifenfundament entsteht, muss mindestens 80 cm tief gegraben werden. Auf den Fundamentstreifen liegen dann die tragenden Wände des Gartenhauses auf.
- Seite 7 Hinweis: Die Fundamente müssen absolut waagrecht sein um die Tragfähigkeit des Hauses zu gewährleisten. Sollte die Fundamentplatte größer als die Grundfläche des Gartenhauses sein, kann sich Regenwasser ringsum des Gartenhauses ansammeln. Dadurch kann das Holz der Wandelemente ständig auf nassem Boden stehen. Als Folge kann es passieren, dass das Holz das Wasser aufsaugt und zu faulen beginnt.
- Seite 8 Montageanleitung Bodenrahmen für Außensauna Schrauben 4 x 60 mm Abb 1.1 Schrauben 5 x 100 mm Abb 1.2 1 Blockbohle 230 x 6,5 x 7 cm mit Ausnehmungen für Gewindestangen Abb 1.3 1 Blockbohle 230 x 6,5 x 7 cm mit Ausnehmungen für Gewindestangen und Türe...
- Seite 9 1 Blockbohle 230 x 14,6 x 7 cm mit Abluftausschnitt Abb 1.4 1 Blockbohle 69 x 14,6 x 7 cm mit Bohrungen für Zuluft Abb 1.5...
- Seite 10 Montageanleitung Abb 1.6 Gewindestangen 8 mm Abb 1.7 Abb 1.8...
- Seite 11 Verschraubung oben - restl. Gewindestange oberhalb der Schraubenmutter abschneiden Abb 1.9 Abb 1.10 Verschraubung unten Abb 1.11...
- Seite 12 Montageanleitung Abb.1.12 Abluftschieber 4 Stk.Schrauben 3 x 40 mm Abb 1.13...
- Seite 13 Abb.1.21 Abb 1.14 Fußboden - Schrauben 3,5 x 50 mm Schrauben 5 x 100 mm Abb 1.15 Sockelleisten - Schrauben 3,2 x 40 mm...
- Seite 14 Montageanleitung Schrauben 4 x 70 mm Messen Sie vom Fußboden bis Unterkante Dachauflageleiste 206 cm. 206 cm Abb 1.16 Abb 1.17...
- Seite 15 Abb 1.18 Dachelemente von oben mit Auflageleisten verschrauben Schrauben 5 x 80 mm Abb.1.19...
- Seite 16 Montageanleitung Schrauben 5 x 70 mm 87 cm 41 cm Abb 1.20 Abb 1.21...
- Seite 17 Schrauben 3,5 x 50 mm Banksichtblende - Ansicht von hinten Abb 1.22 Banksichtblende Abb 1.23...
- Seite 18 Montageanleitung Schrauben 3,5 x 50 mm 25 cm Abb 1.24 4 Stk. Schrauben 3 x 40 mm Abb 1.25 Abb 1.26 Abb 1.27...
- Seite 19 Legen Sie zuerst die Montageleisten der Türe und die Schrauben in die Kabine. Stellen Sie dann das Türelement in die Türöffnung, nehmen die obere Mon- tageleiste (1), teilen diese links und rechts gleichmäßig auf und verschrau- ben die Leiste mit der Türe. Als nächstes verschrauben Sie die seitlichen Montageleisten.
- Seite 20 Montageanleitung Schrauben 3 x 40 mm Abb 1.35 Abb 1.36...
- Seite 21 Schrauben 3,5 x 50 mm 2 cm Abb 1.28 Abb 1.29 Windbrett seitlich Schrauben 3,5 x 50 mm Abb 1.30 Schrauben 3,5 x 50 mm Abb 1.31...
- Seite 22 Montageanleitung Schrauben 3,5 x 50 mm Abb 1.31 Windbretter seitlich Abb 1.32...
- Seite 23 Abb 1.37 Verlegen Sie zwei Reihen Dachpappe pro Wandseite mit Überstand und befestigen sie mit Dachpappnägel. Zum Abschluss legen Sie zusätzlich eine Bahn Dachpappe über den Giebel und befestigen sie wieder mit Dachpapp- nägel.. Abb 1.38...
- Seite 24 GRUNDRISS COUNTRY 319 x 264 x 290 cm...
- Seite 25 GmbH | Division of Harvia Group | Oberregauer Straße 48, A-4844 Regau T +43 (0) 7672/277 20-567 | F -801 | info@sentiotec.com | www.sentiotec.com...
