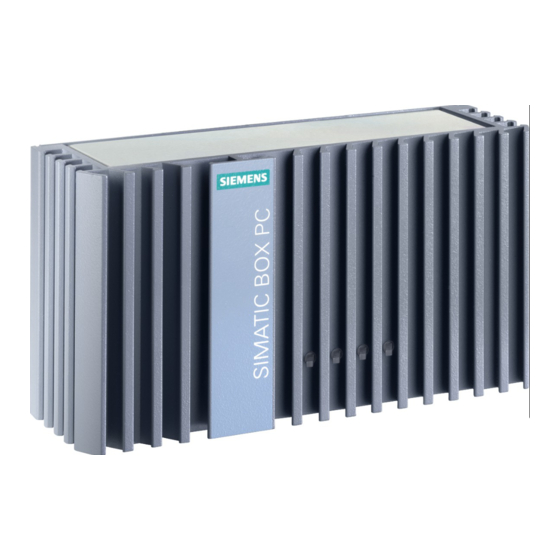

Siemens SIMATIC IPC227D Handbuch
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Industrie PCs
  5. SIMATIC IPC227D
  6. Handbuch

Siemens SIMATIC IPC227D Handbuch

Vorschau ausblenden Andere Handbücher für SIMATIC IPC227D:
Inhaltsverzeichnis

Werbung

Quicklinks

SIMATIC IPC227D Bundles, SIMATIC
IPC277D Bundles
SIMATIC
Embedded Automation
SIMATIC IPC227D Bundles,
SIMATIC IPC277D Bundles
Bedienhandbuch
04/2014
A5E32344865-AB
___________________
Vorwort
___________________
Produktübersicht
___________________
Erstes Einschalten
___________________
Anwendertätigkeiten
Wiederherstellung und
___________________
Wartung
___________________
Service & Support
1
2
3
4
5

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC IPC227D

Inhaltszusammenfassung für Siemens SIMATIC IPC227D

  • Seite 1 ___________________ SIMATIC IPC227D Bundles, SIMATIC Vorwort IPC277D Bundles ___________________ Produktübersicht ___________________ Erstes Einschalten SIMATIC ___________________ Anwendertätigkeiten Embedded Automation Wiederherstellung und ___________________ SIMATIC IPC227D Bundles, Wartung SIMATIC IPC277D Bundles ___________________ Service & Support Bedienhandbuch 04/2014 A5E32344865-AB...

  • Seite 2: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Vorwort

    ● SIMATIC Embedded Bundles: Dieser Begriff umfasst alle Bundles mit allen möglichen vorinstallierten Systemkonfigurationen. ● SIMATIC IPC227D Bundles: Dieser Begriff bezeichnet den SIMATIC IPC227D mit vorinstallierten Systemkonfigurationen. ● SIMATIC IPC277D Bundles: Dieser Begriff bezeichnet den SIMATIC IPC277D mit vorinstallierten Systemkonfigurationen.
  • Seite 4 Informationen im Internet (http://support.automation.siemens.com/WW/view/de/42783973/133300). Wegweiser Das vorliegende Dokument besteht aus Abschnitten mit Handlungsanweisungen und einem Referenzabschnitt. Die Dokumentation umfasst die folgenden Themen: ● Produktübersicht ● Erstes Einschalten ● Anwendertätigkeiten ● Wiederherstellung und Wartung SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...
  • Seite 5 ● Das Bulletin Board, ein weltweiter Wissenaustausch für Anwender und Experten ● Ihren örtlichen Ansprechpartner für Automation & Drives über unsere Kontaktdatenbank ● Informationen zu unserem Vor-Ort-Service, zu Reparaturen, Ersatzteilen und vielem mehr SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...
  • Seite 6 Siemens empfiehlt, sich unbedingt regelmäßig über Produkt- Updates zu informieren. Für den sicheren Betrieb von Produkten und Lösungen von Siemens ist es erforderlich, geeignete Schutzmaßnahmen (z. B. Zellenschutzkonzept) zu ergreifen und jede Komponente in ein ganzheitliches Industrial Security-Konzept zu integrieren, das dem aktuellen Stand der Technik entspricht.

  • Seite 7: Inhaltsverzeichnis

    SIMATIC Embedded Bundle reparieren lassen ................40 Wartung der Pufferbatterie ......................40 WinAC Datenhaltung beim Ausführen von WinAC ODK-Programmen ........41 CompactFlash-Karte austauschen....................41 OP/S7-Verbindungen eines dezentralen Gerätes ............... 42 Service & Support ..........................43 Index..............................47 SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...
  • Seite 8 Inhaltsverzeichnis SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 9: Produktübersicht

    Die Bedienoberfläche für Windows Embedded ist im Auslieferzustand in englischer Sprache verfügbar. Die Änderung der Sprache können Sie über die Wiederherstellungs-DVD des Betriebssystems im Menüpunkt "Sprachverwaltung" vornehmen. Beachten Sie, dass maximal eine Sprache auf dem SIMATIC IPC installiert werden kann. SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...
  • Seite 10 Produktübersicht SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 11: Erstes Einschalten

    Betriebssystem konfiguriert ist, wird automatisch die Bedienoberfläche des Betriebssystems Windows Embedded aufgerufen. Der "SIMATIC IPC Wizard" nimmt letzte Einstellungen für den Touchscreen vor. 4. Führen Sie einen Neustart des Systems durch. SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 12: Weitere Informationen

    Der Massenspeicher ist bereits in Ihren SIMATIC IPC eingebaut. Im Falle eines Austauschs kann der Massenspeicher nur auf Hardware-Systemen mit identischen Prozessoren ausgetauscht werden. Weitere Informationen Beachten Sie für weitere Informationen zur Inbetriebnahme die Dokumentation zu Ihrem SIMATIC IPC. SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 13: Vorkonfiguration

    Allgemeine Informationen Die in den nachfolgenden Kapiteln beschriebenen Informationen beziehen sich beispielhaft auf die Vorkonfigurationen der SIMATIC IPC227D/IPC277D Bundles. Hinweis Die Vorkonfigurationen der SIMATIC IPC227D/IPC277D Bundles unterstützen nur PROFINET RT. Hinweise zu allen Vorkonfigurationen Die folgenden Informationen gelten für alle Vorkonfigurationen.
  • Seite 14 Produktdokumentation, in der Sie technische Daten und andere Informationen finden. Eine umfassende Beschreibung von WinAC RTX und Informationen zur Nutzung von WinAC RTX für PC-basierte Automatisierungslösungen finden Sie in der beigefügten WinAC RTX Dokumentation. SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 15: Vorkonfiguration -Rtx, -Hmi/Rtx Profinet (Pn Rt)

    *1) gilt auch für WinLC RTX F *2) WinCC RT Advanced nur für -HMI/RTX- und -HMI/RTX F-Konfigurationen ① PN/IND.ETHERNET (LAN) X1 P1 ② PN/IND.ETHERNET (LAN) X2 P1 Bild 2-1 Anschlusselemente eines SIMATIC IPC227D Bundle SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 16: Standardeinstellungen Schnittstelle Simatic Embedded Bundle

    • S7-Kommunikation • • ETHERNET 2 (IE Allgemein, Windows-Kommunikation) IP-Adresse 192.168.1.2 Einsatz von Windows: Subnetzmaske 255.255.255.0 Für SIMATIC PG- oder SIMATIC HMI-Zugriff • S7-Kommunikation • Für standardmäßige Windows Ethernet- • Kommunikation SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 17: Lizenzschlüssel Übertragen

    (z. B. von Ihrem Engineering-PC), gehen Sie folgendermaßen vor: 1. Stellen Sie sicher, dass der Automation License Manager auf beiden Computern installiert ist. 2. Wählen Sie den Menübefehl Start > Alle Programme > Siemens Automation > Automation License Manager. 3. Wählen Sie den Menübefehl Bearbeiten > Rechner verbinden.

  • Seite 18: Anmeldung Für Remote-Desktop-Zugriff

    Benutzer für Remote-Zugriff mit Windows Embedded Bei Windows Embedded muss standardmäßig beim ersten Einrichten des Systems ein Benutzer angelegt werden. Mit diesem Benutzer können Sie remote auf den SIMATIC IPC zugreifen. SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 19: Anwendertätigkeiten

    Im Stammverzeichnis der DVD mit der SIMATIC Embedded Bundle Handbuchkollektion finden Sie einige Basisprojekte für Ihre Konfigurationen. Hardware-Konfiguration Die ursprüngliche Konfiguration der Bundles RTX, RTX F, HMI/RTX oder HMI/RTX F umfasst die folgenden Komponenten: SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...
  • Seite 20 Subnetzmaske ist 255.255.255.0. Wenn Sie eine andere IP-Adresse oder Subnetzmaske verwenden oder wenn Sie ein Gateway nutzen, konfigurieren Sie diese Werte sowohl in der Windows-Netzwerkkonfiguration als auch in STEP 7. Weitere Informationen finden Sie unter Windows Ethernet-Schnittstelle konfigurieren (Seite 21). SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 21: Windows Ethernet-Schnittstelle Konfigurieren

    3. Klicken Sie im Dialog "Status von Local Area Connection" auf die Schaltfläche "Eigenschaften". 4. Suchen Sie in der Liste die Verbindung "Internet Protocol (TCP/IP)" und doppelklicken Sie auf den Eintrag. SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...
  • Seite 22 "255.255.255.0" für das Feld "Subnetzmaske"): Bild 3-3 Ethernet-Konfiguration in der Systemsteuerung 6. Bestätigen Sie die Dialoge "Eigenschaften von Internet Protocol (TCP/IP)" und "Eigenschaften von Local Area Connection" mit "OK". 7. Schließen Sie die restlichen Dialoge. SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...
  • Seite 23 3. Öffnen Sie im Inspektorfenster das Register "Allgemein". 4. Wählen Sie den Eintrag "PROFINET-Schnittstellen > Ethernet-Adressen". 5. Geben Sie die gewünschten Eigenschaften ein. Bild 3-4 Eigenschaften "IE Allgemein" in STEP 7 SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 24: Wincc-Projekt Konfigurieren

    Runtime-Einstellungen für den Standardbenutzer "Administrator" oder für einen neuen Windows-Benutzer nicht zu ändern. Für WinCC RT Advanced ist ein Laufwerk D:\ auf dem Massenspeicher mit deaktiviertem erweitertem Schreibfilter (Seite 29) (EWF) erforderlich. SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 25: Runtime-Einstellungen Ändern

    Laufwerk D:\ an. Wenn Sie diese Optionen nutzen, müssen Sie auch hier die Standardeinstellungen für Laufwerk D:\ angeben. Hilfe zum Konfigurieren von Rezepten und Archiven finden Sie in der Dokumentation zu WinCC Advanced. SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 26: Komponenten Der Pc-Station Laden

    Wenn der Komponenten-Konfigurator die Schaltfläche "Station deaktivieren" anzeigt, ist die Station bereits aktiviert. 4. Laden Sie in STEP 7 die PC-Station oder die Komponenten der PC-Station für Ihr Projekt und nehmen Sie WinCC RT Advanced in die Konfiguration auf. SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...
  • Seite 27 Sie können WinCC RT Advanced nicht über PROFINET laden, wenn es sich bei den Schnittstellen um Submodule von WinAC RTX handelt. Dann müssen Sie das WinCC RT Advanced-Projekt über eine zweite Ethernet-Schnittstelle oder mittels USB- Transfer laden. SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 28: Remanenten Meldepuffer Einrichten

    Wenn die zusätzliche Partition nicht mehr vorhanden ist, müssen Sie die Partition neu unter dem Windows-Betriebssystem anlegen. Beachten Sie für weitere Informationen zum remanten Meldepuffer die Liesmich-Datei auf der Wiederherstellungs-DVD und den entsprechenden FAQ im Internet (http://support.automation.siemens.com/WW/view/de/59844876). SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 29: Verwalten Des Erweiterten Schreibfilters

    Die Standardeinstellung für den EWF für die Laufwerke D:\ und C:\ der SIMATIC Embedded Bundles ist "deaktiviert". Um des Massenspeicher vor frühzeitigem Ausfall zu schützen, aktivieren Sie den EWF für Laufwerk C:\, nachdem alle Anwendungen und Software-Komponenten installiert sind. SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 30: Daten Auf Massenspeicher Festschreiben

    Daten auf Massenspeicher festschreiben: Befehl: ewfmgr c: -commit Der EWF-Befehl "commit" schreibt alle Daten, die sich zu dem jeweiligen Zeitpunkt im virtuellen Speicher angesammelt haben, auf den Massenspeicher. Der EWF wird nicht deaktiviert. SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...
  • Seite 31 Beachten Sie für weitere Informationen zum Thema EWF die Dokumentation zu Ihrem SIMATIC IPC-Gerät. Weitere Informationen zum Thema SIMATIC IPC EWF-Manager finden Sie im Internet (http://support.automation.siemens.com/WW/view/de/50867677). Weitere Informationen zum Thema FBWF finden Sie im Internet (http://msdn.microsoft.com/en-us/library/aa940926(WinEmbedded.5).aspx). SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 32: Image Von Ihrem System Erstellen

    SIMATIC Lizenzschlüssel vor dem Herstellen einer benutzerspezifischen Wiederherstellungs-DVD im Automation License Manager. Beachten Sie auch, dass jeder SIMATIC Lizenzschlüssel nur für einen PC gilt, falls Sie die benutzerspezifische Wiederherstellungs-DVD für mehrere Installationen verwenden möchten. SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...
  • Seite 33 IPC. Hinweis Informationen zum Image Creator Der Image Creator ist Teil des von Siemens erhältlichen Werkzeugs "SIMATIC IPC Image and Partition Creator" oder des "SIMATIC IPC Service USB-FlashDrive". Bestellinformationen für den Image Creator finden Sie unter: Industry Mall (http://mall.automation.siemens.com/). Weitere Hilfe zum Erstellen und Wiederherstellen von System-Images finden Sie in den Anweisungen des Image Creator.
  • Seite 34 Anwendertätigkeiten 3.7 Image von Ihrem System erstellen SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 35: Wiederherstellung Und Wartung

    3. Befolgen Sie die Anweisungen zum Wiederherstellen von der Wiederherstellungs-DVD. 4. Übertragen Sie den (die) Lizenzschlüssel wieder vom Speichermedium auf den SIMATIC Embedded Bundle. Nach Abschluss des Wiederherstellungsprozesses besteht Ihr System aus der ursprünglichen Konfiguration des SIMATIC Embedded Bundle. SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 36: Touchscreen Konfigurieren

    Berühren Sie den Bildschirm nicht während des Anlaufs, beim Stecken oder Ziehen von USB-Komponenten oder während Scandisk läuft. Andernfalls wird die Neukalibrierung nicht ordnungsgemäß durchgeführt. Weitere Informationen Beachten Sie für weitere Informationen zum SIMATIC IPC Wizard die Dokumentation zum SIMATIC IPC277D (http://support.automation.siemens.com/WW/view/de/48958258/133300). SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 37: Standard 3-Punkt-Kalibrierung

    3. Aktivieren Sie die Option "Use eeprom storage". Bei Touch-Controllern mit EEPROM ist das Optionsfeld vorausgewählt. Das Optionsfeld "Number of points" zeigt 3-Punkt-Kalibrierung". 4. Klicken Sie auf die Schaltfläche "Calibrate". Die Kalibrierungsmaske wird am ausgewählten Display angezeigt. SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...
  • Seite 38 Kalibrierung. Nur ein aktiver Touch-Controller kann kalibriert werden. Ein entfernter Touch-Controller wird rot markiert dargestellt. Wenn Ihnen die Genauigkeit einer 3-Punkt-Kalibrierung nicht ausreicht, dann können Sie diese im Optionsfeld "Use eeprom storage" abwählen und die erweiterte 25-Punkt- Kalibrierung benutzen. SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 39: Erweiterte 25-Punkt-Kalibrierung

    Die Eingabe wird durch einen Haken bestätigt, die nächste Markierung wird angezeigt. 7. Bestätigen Sie alle Eingabeaufforderungen (Pfeile bzw. in der Mitte Kreuze) so lange, bis der komplette Bildschirm kalibriert ist. 8. Betätigen Sie am Ende die Eingabeauforderung "Confirm". SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 40: Simatic Embedded Bundle Reparieren Lassen

    Die Lebensdauer der Pufferbatterie beträgt je nach Umgebungsbedingungen ca. 5 bis 8 Jahre. Tauschen Sie die Pufferbatterie regelmäßig aus. Weitere Informationen Beachten Sie für weitere Informationen zur Handhabung der Pufferbatterie die Dokumentation zu Ihrem SIMATIC IPC. SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 41: Winac Datenhaltung Beim Ausführen Von Winac Odk-Programmen

    2. Übertragen Sie das zuvor erstellte Image auf die neue CompactFlash-Karte. 3. Starten Sie WinAC RTX neu und führen Sie ein Urlöschen (MRES) durch. 4. Laden Sie das Anwenderprogramm und die Konfiguration neu. SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 42: Op/S7-Verbindungen Eines Dezentralen Gerätes

    Wenn OP/S7-Verbindungen von dezentralen Geräten nicht funktionieren, prüfen Sie, ob im Dialog "ICMP-Einstellungen" das Kontrollkästchen "Eingehende Echoanforderung zulassen" aktiviert ist. Wählen Sie dazu in der Systemsteuerung System und Sicherheit > Windows-Firewall > Erweiterte Einstellungen > ICMP-Einstellungen). SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 43: Service & Support

    Instandhaltung und Modernisierung. Unser Service & Support begleitet Sie weltweit in allen Belangen rund um die Automatisierungs- und Antriebstechnik von Siemens. In mehr als 100 Ländern direkt vor Ort und über alle Phasen des Lebenszyklus Ihrer Maschinen und Anlagen hinweg.
  • Seite 44 Netzwerk und optimalen Logistikketten. Reparaturen Stillstandzeiten bedeuten Ärger im Betrieb und unnötige Kosten. Wir helfen Ihnen, beides so gering wie möglich zu halten – und bieten Ihnen weltweit Reparaturmöglichkeiten an. SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 45: Optimierung

    Für Sie vor Ort, weltweit: Partner für Beratung, Verkauf, Training, Service, Support, Ersatzteile und zum gesamten Angebot von Industry Automation and Drive Technologies. Ihren persönlichen Ansprechpartner finden Sie in unserer Ansprechpartner-Datenbank im Internet (http://www.siemens.com/automation/partner). SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...
  • Seite 46 Service & Support SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...

  • Seite 47: Index

    Erweiterter Schreibfilter, 29 Ethernet-Konfiguration, 21 EWF, 29 Ewfmgr-Befehle, 29 Netzwerkverbindungen, 21 NVRAM, 14 Festschreiben von Daten auf der CompactFlash- Karte, 14 Remanente Daten Konfiguration der Speicherung, 14 Router, 23 Gateway, 23 SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...
  • Seite 48 System-Image, erstellen, 32 TCP/IP-Eigenschaften, 22 Technischer Support, 3 USB-Geräte, 13 Websites (Siemens), 3 Wiederherstellen der voreingestellten Konfiguration, 35 Wiederherstellungs-DVD, 33 WinAC Data Storage, 14 WinCC RT Advanced, 24 Windows Ethernet-Schnittstelle, 21 Zielgruppe, 3 SIMATIC IPC227D Bundles, SIMATIC IPC277D Bundles Bedienhandbuch, 04/2014, A5E32344865-AB...
