B

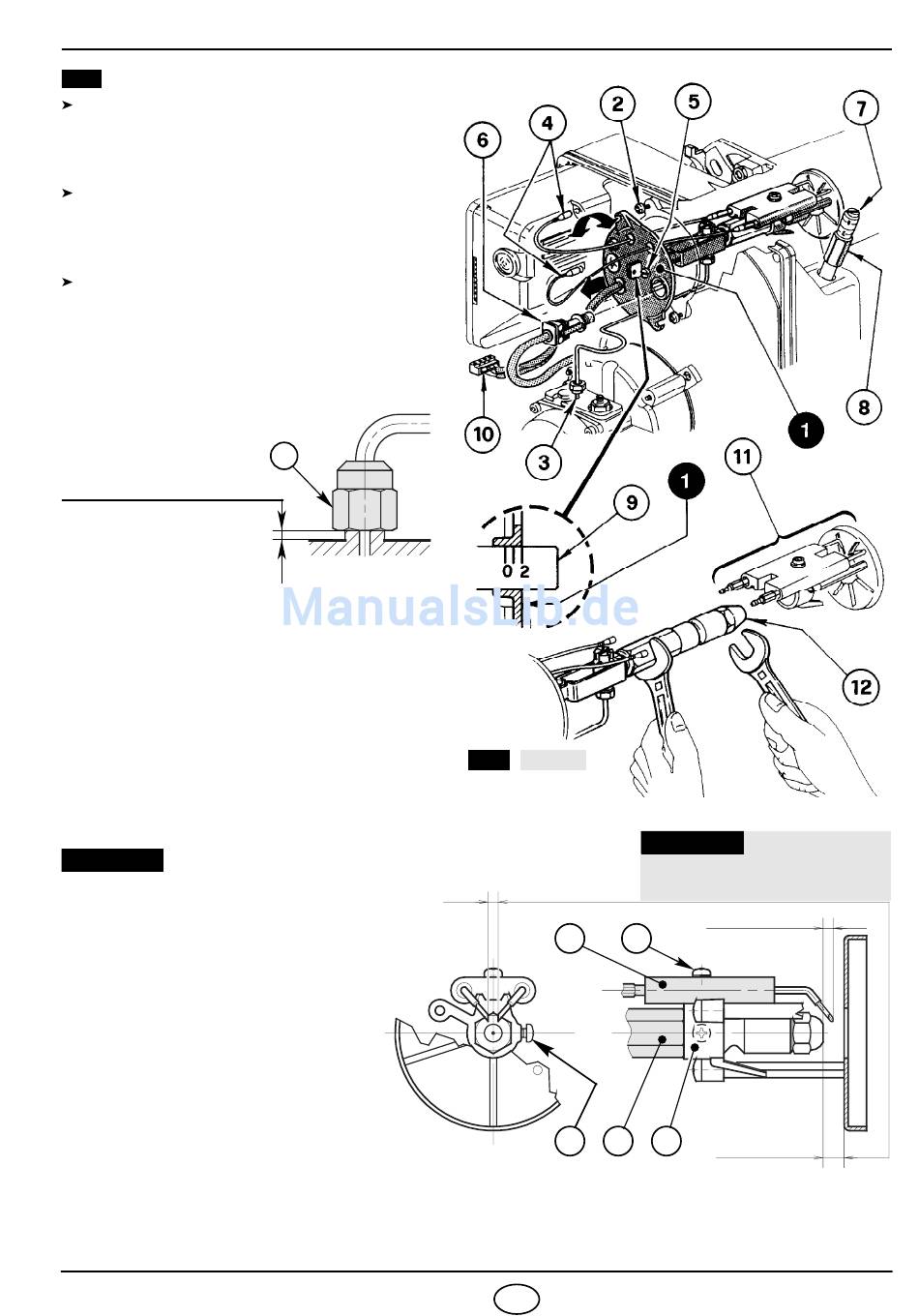

Fig. 12
Verwijder de verstuiverlijn (1) nadat u de schroe-
ven (2) en de moer (3) losdraaide, de kabels van
de controledoos (4), de fotocel (6) en de stekker
(10) ontkoppelde.
Maak de kabels van de electrodes (4) los, ver-
wijder de houder van de vlamhaker (11) van de
verstuiverlijn (1) nadat u de schroef (3, fig. 13)
losdraaide.
De verstuiver (12) correct vastdraaien, zo-
als aangeduid op de tekening.
OPGELET
Bij hermontage van de verstuiverlijn, de moer (3)
vastschroeven zoals op de tekening hieronder.
VASTSCHROEVEN MAAR
NIET HELEMAAL TOT AAN
DE AANSLAG

4.3 AFSTELLING ELECTRODEN

OPGELET:
De vlamhakerhouder (1) op de ver-
stuiverhouder (2) plaatsen en blok-
keren met de schroef (3).
Voor eventuele regeling van de
electrodes (4), de schroef (5) los-
draaien.
Om de electroden te kunnen regelen,
voer de handeling uit zoals beschreven
onder "4.2 AANGERADEN VERSTUI-
VERS", (blz. 6).

4.4 POMPDRUK

De pomp verlaat de fabriek afgesteld op 12 bar.
Deze regeling kan worden aangepast met de schroef (5, fig. 7, blz. 4).
2300
D5684
3
(zie fig. 13).
Fig. 13
B
Fig. 12
0
4,5
– 0,5 mm
4
5
3
2
D5732
7
NL
S7223
OPGELET
DE AFSTANDEN MOETEN
WORDEN GERESPECTEERD
±
2,5
0,2 mm
0
1
3
+ 0,5 mm
