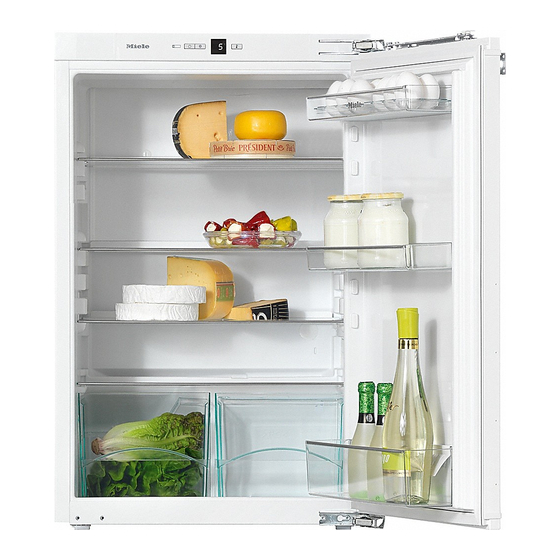

Gebrauchs- und Montageanweisung
Kühlschrank
Lesen Sie unbedingt die Gebrauchs- und Montageanweisung
vor Aufstellung - Installation - Inbetriebnahme.
Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.
de - DE
M.-Nr. 09 748 930

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Miele K 32222 i

  • Seite 1 Gebrauchs- und Montageanweisung Kühlschrank Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. de - DE M.-Nr. 09 748 930...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Gerätebeschreibung ..........4 Nachkaufbares Zubehör .
  • Seite 3 Inhalt Lebensmittel selbst einfrieren ........31 Vor dem Einfrieren beachten .
  • Seite 4: Gerätebeschreibung

    Gerätebeschreibung Bedienblende a Ein-/Aus-Taste c Display b SuperKühlen-Taste d Menü-Symbol (Einstellungsmodus: Verriegelung ein-/ausschalten) e SuperKühlen-Symbol f Verriegelung-Symbol g Temperaturanzeige h Taste zum Einstellen der Temperatur...
  • Seite 5 Gerätebeschreibung a Bedienblende b Gefrierfach* c Abstellbord / Eierablage d Innenbeleuchtung e Abstellfläche f Tauwasser-Rinne und Tauwasser-Ablaufloch g Flaschenbord h Obst- und Gemüseschalen* bzw. Obst- und Gemüseschublade* * je nach Modell Diese Abbildung zeigt beispielhaft ein Gerätemodell.
  • Seite 6: Nachkaufbares Zubehör

    Gerätebeschreibung Nachkaufbares Zubehör Nachkaufbares Zubehör erhalten Sie beim Miele Kundendienst, im Fach- Flaschenablage handel oder im Internet. Mit der Flaschenablage können Sie Fla- schen waagerecht im Gerät lagern und somit platzsparend aufbewahren. Die Flaschenablage kann variabel im Gerät eingesetzt werden.
  • Seite 7: Entsorgung Der Transportverpackung

    Ihr Beitrag zum Umweltschutz Entsorgung der Transport- Entsorgung des Altgerätes verpackung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate- Die Verpackung schützt das Gerät vor rialien. Sie enthalten aber auch schädli- Transportschäden. Die Verpackungs- che Stoffe, die für ihre Funktion und Si- materialien sind nach umweltverträg- cherheit notwendig waren.
  • Seite 8: Sicherheitshinweise Und Warnungen

    Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und vermeiden Schäden am Gerät. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden. Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter! Bestimmungsgemäße Verwendung...
  • Seite 9 Ware oder deren Verderb führen. Im Weiteren ist das Gerät nicht geeignet für den Betrieb in explosions- gefährdeten Bereichen. Miele haftet nicht für Schäden, die durch bestimmungswidrige Ver- wendung oder falsche Bedienung verursacht werden. Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis...
  • Seite 10 Sicherheitshinweise und Warnungen Erstickungsgefahr! Kinder können sich beim Spielen in Verpa- ckungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern. Technische Sicherheit Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Gerät ent- spricht den einschlägigen Sicherheitsbestimmungen sowie den zu- treffenden EG-Richtlinien.
  • Seite 11 Lassen Sie im Zweifelsfall die Elektroinstallati- on durch eine Elektro-Fachkraft prüfen. Wenn die Anschlussleitung beschädigt ist, muss diese durch eine von Miele autorisierte Fachkraft installiert werden, um Gefahren für den Benutzer zu vermeiden. Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die nötige Sicherheit (Brandgefahr).
  • Seite 12 Miele autorisierten Fachkräften durchgeführt werden. Garantieansprüche gehen verloren, wenn das Gerät nicht von ei- nem von Miele autorisierten Kundendienst repariert wird. Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Si- cherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.
  • Seite 13 Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperatur- bereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerä- tes. Eine niedrigere Raumtemperatur führt zu einer längeren Still- standzeit des Kompressors, so dass das Gerät die erforderliche Temperatur nicht halten kann.
  • Seite 14 Qualität der Lebensmittel und von der Lagertemperatur. Achten Sie auf das Haltbarkeitsdatum und auf die Lagerhinweise der Lebensmittelhersteller! Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn an- dere Teile an- oder eingebaut werden, gehen Ansprüche aus Ga- rantie, Gewährleistung und/oder Produkthaftung verloren.
  • Seite 15 Sicherheitshinweise und Warnungen Reinigung und Pflege Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Dadurch wird die Türdichtung im Laufe der Zeit porös. Der Dampf eines Dampf-Reinigers kann an spannungsführende Teile gelangen und einen Kurzschluss verursachen. Benutzen Sie zum Reinigen und Abtauen des Gerätes niemals einen Dampf-Reiniger.
  • Seite 16 Sicherheitshinweise und Warnungen Transport Transportieren Sie das Gerät immer aufrecht stehend und in der Transportverpackung, damit keine Schäden auftreten. Transportieren Sie das Gerät mit Hilfe einer zweiten Person, da es ein hohes Gewicht hat. Verletzungs- und Beschädigungsgefahr! Entsorgung Ihres Altgerätes Zerstören Sie gegebenenfalls das Türschloss Ihres alten Gerätes, wenn Sie es entsorgen.
  • Seite 17: Wie Können Sie Energie Sparen

    Wie können Sie Energie sparen? normaler erhöhter Energieverbrauch Energieverbrauch Aufstellen/Warten In belüfteten Räumen. In geschlossenen, nicht belüfteten Räumen. Geschützt vor direkter Bei direkter Sonnenbestrah- Sonnenbestrahlung. lung. Nicht neben einer Wärme- Neben einer Wärmequelle quelle (Heizkörper, Herd). (Heizkörper, Herd). Bei idealer Raumtemperatur Bei hoher Raumtemperatur.
  • Seite 18 Wie können Sie Energie sparen? normaler erhöhter Energieverbrauch Energieverbrauch Gebrauch Anordnung der Schubfächer, Abstellflächen und Ablagen wie im Auslieferungszustand. Gerätetür nur bei Bedarf und Häufiges und langes Türöffnen so kurz wie möglich öffnen. bedeuten Kälteverlust und einströmende warme Raum- Lebensmittel gut sortiert luft.
  • Seite 19: Gerät Ein- Und Ausschalten

    Gerät ein- und ausschalten Vor dem ersten Benutzen Zubehör - Flaschenhalter Die Lamellen des Flaschenhalters ra- Verpackungsmaterialien gen in das Flaschenbord und geben ^ Entfernen Sie sämtliche Verpa- den Flaschen beim Öffnen und Schlie- ckungsmaterialien aus dem Innen- ßen der Gerätetür einen besseren Halt. raum.
  • Seite 20: Gerät Einschalten

    Gerät ein- und ausschalten Gerät einschalten Bei längerer Abwesenheit Wenn Sie das Gerät längere Zeit nicht benutzen, dann ^ schalten Sie das Gerät aus, ^ ziehen Sie den Netzstecker oder ^ Drücken Sie die Ein-/Aus-Taste. schalten Sie die Sicherung der Haus- Die Temperaturanzeige leuchtet, das installation aus, Gerät beginnt zu kühlen, und die Innen-...
  • Seite 21: Die Richtige Temperatur

    Die richtige Temperatur . . . in der Kühlzone Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr In der Kühlzone empfehlen wir eine wichtig. Durch Mikroorganismen ver- Kühltemperatur von 4 °C. derben die Lebensmittel schnell, was durch die richtige Lagertemperatur ver- .
  • Seite 22: Temperaturanzeige

    Die richtige Temperatur Temperaturanzeige Die Temperaturanzeige auf der Be- dienblende zeigt immer die ge- wünschte Temperatur an. ^ Drücken Sie so oft die Taste zum Ein- stellen der Temperatur, bis die ge- Temperatur einstellen wünschte Temperatur in der Tempe- raturanzeige angezeigt wird. Wenn die Gerätetür sehr häufig geöff- net wird, große Mengen Lebensmittel Beim ersten Mal Drücken wird der zu-...
  • Seite 23: Einstellungen Vornehmen

    Einstellungen vornehmen Einstellungsmodus Im Einstellungsmodus schalten Sie die Verriegelung ein- bzw. aus. ^ Drücken Sie kurz die SuperFrost- Verriegelung ein-/ausschalten Taste, um die Funktion Verriegelung aufzurufen. Der Einstellungsmodus wird im Display Im Display erscheint c1. durch das Symbol Menü X angezeigt. Wie Sie die Verriegelung ein- und ausschalten, wird im Folgenden be- schrieben.
  • Seite 24 Einstellungen vornehmen – Verriegelung ausschalten ^ Drücken Sie für ca. 5 Sekunden die SuperFrost-Taste. Das Symbol Verriegelung 0 und das Symbol Menü X leuchten und im Display blinkt c. Der Einstellungsmodus ist nun akti- viert. ^ Drücken Sie kurz die SuperFrost- Taste, um die Funktion Verriegelung aufzurufen.
  • Seite 25: Superkühlen Verwenden

    SuperKühlen verwenden Funktion SuperKühlen SuperKühlen ausschalten Mit der Funktion SuperKühlen wird die Die Funktion SuperKühlen schaltet sich Kühlzone sehr schnell auf den kältesten automatisch nach ca. 12 Stunden aus. Das Symbol SuperKühlen ª erlischt, Wert abgekühlt (abhängig von der Raumtemperatur). und das Gerät arbeitet wieder mit nor- maler Kälteleistung.
  • Seite 26: Lebensmittel In Der Kühlzone Lagern

    Lebensmittel in der Kühlzone lagern Verschiedene Kühlbereiche Keine explosiven Stoffe und keine Aufgrund der natürlichen Luftzirkulation Produkte mit brennbaren Treibga- stellen sich in der Kühlzone unter- sen (z. B. Spraydosen) lagern. schiedliche Temperaturbereiche ein. Explosionsgefahr! Die kalte, schwere Luft sinkt in den un- teren Bereich der Kühlzone.
  • Seite 27: Für Den Kühlschrank Nicht Geeignet

    Lebensmittel in der Kühlzone lagern Für den Kühlschrank nicht Worauf Sie bereits beim geeignet Einkauf der Lebensmittel achten sollten Nicht alle Lebensmittel eignen sich für die Lagerung bei Temperaturen unter Die wichtigste Voraussetzung für eine 5 °C, da sie kälteempfindlich sind. lange Lagerdauer ist die Frische der Je nach Lebensmittel können sich bei Lebensmittel, wenn sie eingelagert wer-...
  • Seite 28: Lebensmittel Richtig Lagern

    Lebensmittel in der Kühlzone lagern Lebensmittel richtig lagern Bewahren Sie Lebensmittel in der Re- gel nur zugedeckt oder verpackt auf. So wird die Annahme von Fremdgerü- chen, ein Austrocknen der Lebensmittel und die Übertragung eventuell vorhan- dener Keime vermieden. Dies ist be- sonders bei der Lagerung tierischer Le- bensmittel zu berücksichtigen.
  • Seite 29: Innenraum Gestalten

    Innenraum gestalten Abstellbord/Flaschenbord Abstellflächen versetzen versetzen Die Abstellflächen können Sie je nach Höhe des Kühlgutes versetzen: ^ Schieben Sie das Abstellbord/ Flaschenbord nach oben, und ^ Die Abstellfläche vorne leicht anhe- nehmen Sie es nach vorn heraus. ben, ein Stück nach vorn ziehen, mit ^ Setzen Sie das Abstellbord/ der Aussparung über die Auflagerip- pen heben und nach oben oder un-...
  • Seite 30: Gefrieren Und Lagern (Je Nach Modell)

    Gefrieren und Lagern (je nach Modell) Das Gefrierfach verwenden sehr gering ist. Es bildet sich nur eine kleine Wasserlache! Verwenden Sie das Gefrierfach zum – Lagern von Tiefkühlkost, Fertige Tiefkühlkost einlagern – Herstellen von Eiswürfeln, Möchten Sie fertige Tiefkühlkost einla- gern, überprüfen Sie bereits beim Kauf –...
  • Seite 31: Lebensmittel Selbst Einfrieren

    Gefrieren und Lagern (je nach Modell) Lebensmittel selbst einfrieren – Warme Speisen oder Getränke erst ausserhalb des Gerätes abkühlen Verwenden Sie zum Einfrieren nur lassen, um ein Antauen der bereits frische und einwandfreie Lebensmittel! gefrorenen Lebensmittel zu verhin- dern und den Energieverbrauch Vor dem Einfrieren beachten nicht zu erhöhen.
  • Seite 32: Vor Dem Einlegen

    Gefrieren und Lagern (je nach Modell) Auftauen von Gefriergut Vor dem Einlegen ^ Stellen Sie ca. 4 Stunden vor dem Gefriergut können Sie auftauen Einlegen die Temperatur auf eine – im Mikrowellengerät, mittlere bis niedrige Temperatur (5 °C – im Backofen bei der Beheizungsart oder kälter).
  • Seite 33: Eiswürfel Bereiten

    Gefrieren und Lagern (je nach Modell) Eiswürfel bereiten ^ Füllen Sie die Eiswürfelschale zu drei viertel mit Wasser, und stellen Sie sie auf den Boden des Gefrierfaches. ^ Verwenden Sie zum Lösen der fest- gefrorenen Eiswürfelschale einen stumpfen Gegenstand, z. B. einen Löffelstiel.
  • Seite 34: Abtauen

    Abtauen Kühlzone Aufgrund einer dicken Eisschicht lässt sich unter Umständen die Gerätetür Die Kühlzone taut automatisch ab. nicht dicht schliessen. Ebenso verrin- Während der Kompressor läuft, können gert sich die Kühlleistung, wodurch der sich funktionsbedingt an der Rückwand Energieverbrauch steigt. der Kühlzone Reif und Wasserperlen ^ Tauen Sie das Gefrierfach von Zeit zu bilden.
  • Seite 35 Abtauen Zum Abtauen Das Abtauen können Sie beschleuni- gen, indem Sie einen Topf auf einem Führen Sie das Abtauen rasch Topfuntersetzer mit heißem (nicht ko- durch. Je länger das Gefriergut bei chendem) Wasser in das Gefrierfach stellen. In diesem Fall die Tür beim Raumtemperatur lagert, umso mehr verkürzt sich die Haltbarkeit des Abtauen geschlossen lassen, damit die...
  • Seite 36: Reinigen

    Reinigen Vor dem Reinigen Achten Sie darauf, dass kein Was- ^ Schalten Sie das Gerät aus. ser in die Elektronik oder in die Be- Das Display erlischt, und die Küh- leuchtung gelangt. lung ist ausgeschaltet. Durch das Tauwasser-Ablaufloch Sollte dies nicht der Fall sein, ist die Verriegelung eingeschaltet (siehe darf kein Reinigungswasser laufen.
  • Seite 37: Innenraum, Zubehör

    Reinigen Innenraum, Zubehör Abstellflächen Nehmen Sie vor der Reinigung der Ab- Reinigen Sie das Gerät regelmäßig, stellfläche die Edelstahlleiste und die mindestens aber einmal im Monat hintere Schutzleiste ab. Gehen Sie da- und das Gefrierfach (je nach Modell) bei wie folgt vor: nach jedem Abtauen.
  • Seite 38: Be- Und Entlüftungsquerschnitte

    Reinigen Türdichtung Folgende Teile sind nicht spülmaschi- nengeeignet: Behandeln Sie die Türdichtung nicht – die Edelstahlblenden und die mit Ölen oder Fetten. Sie wird sonst Schutzleisten an den Abstellflächen mit der Zeit porös. – die Obst- und Gemüse-Schalen bzw. ^ Reinigen Sie die Türdichtung regel- Obst- und Gemüse-Schublade (jeweils je nach Modell enthalten) mäßig nur mit klarem Wasser, und...
  • Seite 39: Störungshilfen

    Öffnen Sie bis zum Beheben der Störung möglichst nicht die Tür des Gerätes, um den Kälteverlust so gering wie möglich zu halten. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fach- kräften durchgeführt werden. Problem Ursache Behebung ^ Schalten Sie das Gerät...
  • Seite 40 Störungshilfen Der Kompressor schaltet immer häufiger und länger ein, die Temperatur im Gerät sinkt. Problem Ursache Behebung ^ Korrigieren Sie die Einstel- Die Temperatur im Die Temperatur im Gerät ist lung der Temperatur. Gerät ist zu niedrig. zu niedrig eingestellt. ^ Überprüfen Sie, ob die Die Gefrierfachtür (je nach Gefrierfachtür (je nach...
  • Seite 41 Störungshilfen Problem Ursache Behebung ^ Verdecken Sie nicht die Der Kompressor Die Be- und Entlüftungs- schaltet immer häu- querschnitte im Schrankum- Be- und Entlüftungsquer- schnitte. figer und länger ein. bau sind zugestellt oder verstaubt. ^ Befreien Sie die Be- und Entlüftungsquerschnitte regelmäßig von Staub.
  • Seite 42 Störungshilfen Der Kompressor schaltet immer seltener und kürzer ein, die Temperatur im Gerät steigt. Problem Ursache Behebung ^ Korrigieren Sie die Ein- Die Temperatur im Kein Fehler! stellung der Temperatur. Gerät ist zu warm. ^ Kontrollieren Sie die Tem- peratur noch einmal nach 24 Stunden.
  • Seite 43 Störungshilfen Innenbeleuchtung Problem Ursache Behebung ^ Drücken Sie die Ein-/ Die Innenbeleuch- Das Gerät ist nicht einge- tung funktioniert schaltet. Aus-Taste. nicht. ^ Rufen Sie den Kunden- Die Innenbeleuchtung schaltet sich nach ca. dienst. 15 Minuten bei geöffneter Die LED-Beleuchtung darf Gerätetür wegen Überhit- ausschließlich vom Kunden- zung automatisch aus.
  • Seite 44 Störungshilfen Sonstige Störungen Problem Ursache Behebung ^ Lösen Sie das Gefriergut Das Gefriergut ist Die Verpackung der Le- festgefroren. bensmittel war beim Einle- mit einem stumpfen Gegenstand, z. B. mit ei- gen nicht trocken. nem Löffelstiel. ^ Schalten Sie die Verriege- Das Gerät lässt sich Die Verriegelung ist einge- lung aus (siehe "Einstel-...
  • Seite 45: Ursachen Von Geräuschen

    Ursachen von Geräuschen Ganz normale Wodurch entstehen sie? Geräusche Das Brummen kommt vom Motor (Kompressor). Es kann kurz- Brrrrr ... fristig etwas lauter werden, wenn sich der Motor einschaltet. Blubb, blubb ... Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt.
  • Seite 46: Kundendienst/Garantie

    Kundendienst/Garantie Bei Störungen, die nicht selbst beseitigt Garantiezeit und werden können, benachrichtigen Sie Garantiebedingungen – Ihren Miele Fachhändler Die Garantiezeit beträgt 2 Jahre. oder Nähere Angaben zu den Garantiebe- dingungen in Ihrem Land erhalten Sie – den Miele Kundendienst. unter der angegebenen Telefonnum- mer.
  • Seite 47: Informationen Für Prüfinstitute

    Informationen für Prüfinstitute Die Prüfungen sind nach Vorgabe der geltenden Normen und Richtlinien durchzuführen. Zusätzlich sind bei der Vorbereitung und Durchführung der Geräteprüfun- gen folgende Herstellerangaben zu berücksichtigen: – Beladungspläne, – Hinweise in der Gebrauchs- und Montageanweisung.
  • Seite 48: Elektroanschluss

    Elektroanschluss Das Gerät wird anschlussfertig für Der Anschluss über ein Verlängerungs- Wechselstrom 50 Hz, 220 – 240 V kabel ist nicht erlaubt, da Verlänge- geliefert. rungskabel nicht die nötige Sicherheit des Gerätes gewährleisten (z. B. Über- Die Absicherung muss mit mindestens hitzungsgefahr).
  • Seite 49: Montagehinweise

    Montagehinweise Wichtig! Bei hoher Luftfeuchtigkeit Ein nicht eingebautes Gerät kann kann sich Kondensat auf den Außen- kippen! flächen des Gerätes niederschlagen. Dieses Kondenswasser kann zu Kor- Aufstellort rosion an den Geräteaußenwänden Keinen Platz direkt neben einem Herd, führen. einer Heizung oder im Bereich eines Zur Vorbeugung empfiehlt es sich, Fensters mit direkter Sonneneinstrah- das Gerät mit ausreichender Belüf-...
  • Seite 50: Be- Und Entlüftung

    Montagehinweise Be- und Entlüftung – Die Be- und Entlüftungsquerschnitte im Möbelsockel, im Einbauschrank Die angegebenen Be- und Entlüf- und unter der Raumdecke müssen tungsquerschnitte müssen unbedingt durchgehend mindestens 200 cm eingehalten werden. Der Kompressor betragen, damit die erwärmte Luft ungehindert abziehen kann. springt sonst häufiger an und läuft über einen längeren Zeitraum.
  • Seite 51: Vor Dem Geräteeinbau

    Montagehinweise Vor dem Geräteeinbau ^ Nehmen Sie vor dem Einbau die Zu- behörbeutel mit den Montageteilen und anderes Zubehör aus dem Ge- rät, und entfernen Sie das Keder- band von der äußeren Gerätetür. ^ Entfernen Sie auf keinen Fall von der Geräterückseite ^ Öffnen Sie die Gerätetür, und ziehen Sie die rote Transportsicherung a (je...
  • Seite 52: Hatte Das Alte Gerät Eine Andere Scharniertechnik

    Montagehinweise Hatte das alte Gerät eine andere Scharniertechnik? Sollte Ihr altes Gerät eine andere Scharniertechnik gehabt haben, kön- nen Sie trotzdem die Möbeltür verwen- den. Demontieren Sie in diesem Fall die alten Beschläge vom Einbauschrank; sie werden nicht mehr benötigt, da jetzt die Möbeltür auf die Gerätetür montiert wird.
  • Seite 53: Einbaumaße

    Beachten Sie vor dem Einbau, dass der Einbauschrank genau den vorgegebe- nen Einbaumaßen entspricht. Die angegebenen Be- und Entlüftungsquerschnit- te müssen unbedingt eingehalten werden, um eine korrekte Funktion des Gerä- tes zu gewährleisten. Nischenhöhe [mm] K 32222 i 874 - 890 K 32242 iF 874 - 890 K 33222 i...
  • Seite 54: Türscharnier Einstellen

    Türscharnier einstellen Die Türscharniere sind werkseitig so eingestellt, dass die Gerätetür weit geöffnet werden kann. Soll der Öffnungswinkel der Gerätetür jedoch aus bestimmten Gründen be- grenzt werden, kann dies am Scharnier eingestellt werden. – Falls die Gerätetür z. B. beim Öffnen gegen eine angrenzende Wand schlagen würde, sollten Sie den Öff- nungswinkel der Gerätetür auf 90°...
  • Seite 55: Türanschlag Wechseln

    Türanschlag wechseln Gerätetür Führen Sie den Türanschlagwechsel ^ Öffnen Sie die Gerätetür. unbedingt mit Hilfe einer zweiten Per- ^ Entnehmen Sie die Abstellborde / son durch. das Flaschenbord der Gerätetür. Das Gerät wird mit einem Rechtsan- schlag geliefert. Ist ein Linksanschlag erforderlich, muss der Türanschlag gewechselt werden: Für den Türanschlagwechsel benöti-...
  • Seite 56 Türanschlag wechseln ^ Drehen Sie die Schrauben d ganz heraus. ^ Setzen Sie das Befestigungselement ^ Lösen Sie ein wenig die Schrauben g auf die Gegenseite, und schrau- ben Sie die Schrauben d locker ein. d und e an den Scharnieren. ^ Drehen Sie die Schrauben e ganz ^ Schieben Sie die Gerätetür f nach heraus, und schrauben Sie sie locker...
  • Seite 57 Türanschlag wechseln ^ Legen Sie die abmontierte Gerätetür mit der Außenfront nach oben auf ei- nen stabilen Untergrund. Die Scharniere nicht zusammen- klappen. Verletzungsgefahr! ^ Schieben Sie die Gerätetür f auf die ^ Drehen Sie die Schrauben h heraus. vormontierten Schrauben d und und ziehen Sie die Schrauben d und ^ Setzen Sie die Scharniere diagonal fest an.
  • Seite 58: Gefrierfachtür

    Türanschlag wechseln Gefrierfachtür (je nach Modell) ^ Setzen Sie das Verschlussstück d um 180 ° gedreht auf die Gegenseite, und schrauben Sie es an. ^ Öffnen Sie die Gefrierfachtür c. ^ Verschließen Sie die freigewordenen ^ Klappen Sie die Abdeckung am La- Löcher mit den beiliegenden Abde- gerbock a nach unten.
  • Seite 59: Gerät Einbauen

    Gerät einbauen Für den Einbau des Gerätes benöti- Stellen Sie das Gerät mit Hilfe einer gen Sie das folgende Werkzeug: zweiten Person auf. ^ Bauen Sie das Gerät nur in stabile, standfeste Einbau-Küchenmöbel ein, die auf einen waagerechten und ebe- nen Boden stehen.
  • Seite 60: Gerät Vorbereiten

    Gerät einbauen Folgende Montageteile benötigen Sie – für die Montage der Möbeltür: Alle Montageteile sind mit Zahlen ge- kennzeichnet. Diese Kennzeichnung des Montageteils finden Sie auch im je- weiligen Montageschritt wieder. – für den Einbau des Gerätes in der Nische: ** je nach Nischenhöhe Alle Montageschritte werden an ei- nem Gerät mit rechtem Türanschlag...
  • Seite 61 Gerät einbauen ^ Schieben Sie das Gerät zu zwei Drit- ^ Schieben Sie die Laschen der Aus- tel in die Einbaunische. gleichsblende a von vorne in die Achten Sie beim Einschieben darauf, Stegaufnahmen. dass das Netzanschlusskabel nicht eingeklemmt wird! Tipp zum leichteren Einschieben: Befestigen Sie am Stecker ein Stück Schnur und "verlängern"...
  • Seite 62 Gerät einbauen ^ Schrauben Sie nun die beiliegenden Stellfüße l ganz ein. ^ Nehmen Sie die Abdeckung f ab. ^ Schrauben Sie das Befestigungsteil g mit den Schrauben h links oben am Gerät lose an. Ziehen Sie die Schrauben nicht fest an, so dass das Teil noch verschiebbar ist.
  • Seite 63 Gerät einbauen Gerät einbauen ^ Schieben Sie das Gerät nun soweit in die Einbaunische, bis an allen vier Ecken die Befestigungswinkel an der Vorderkante der Möbelseitenwand anschlagen. ^ Ziehen Sie die Schutzfolie vom Kederband m ab. ^ Kleben Sie das Kederband m front- bündig auf die Geräteseite, an der die Tür geöffnet wird.
  • Seite 64: Gerät In Der Nische Befestigen

    Gerät einbauen ^ Kontrollieren Sie nochmals, ob die Wird ein umlaufender Abstand von Befestigungswinkel oben und unten an der Vorderkante der Möbelseiten- 42 mm (vom Gerätekorpus zur Vor- wand anliegen. derseite der Möbelseitenwände) nicht eingehalten, schließt die Gerä- So wird ein umlaufender Abstand von tetür eventuell nicht richtig.
  • Seite 65 Gerät einbauen ^ Brechen Sie die überstehenden Win- kelenden der Befestigungswinkel ab. Sie werden nicht mehr benötigt und können entsorgt werden. ^ Setzen Sie die jeweiligen Abde- ckungen f und u auf die Befesti- gungswinkel. ^ Schieben Sie die lose sitzenden Be- festigungswinkel bis an die Möbel- wand.
  • Seite 66 Gerät einbauen Nur bei einem Gerät ab einer Nischenhöhe von 140 cm Zur zusätzlichen Sicherung des Gerä- tes im Einbauschrank schieben Sie zwi- schen Gerät und Möbelboden an der Geräteunterseite die beiliegenden Stä- be ein: ^ Befestigen Sie zuerst den Griff v an einem der Stäbe w.
  • Seite 67: Möbeltür Montieren

    Die Möbeltür muss plan und span- K 34222 i nungsfrei montiert werden. K 34242 iF Für die Montage von großen oder ge- teilten Möbeltüren ist beim Miele Kun- dendienst oder im Fachhandel ein Montageset bzw. ein weiteres Paar Befestigungswinkel erhältlich.
  • Seite 68 Gerät einbauen Tipp: Schieben Sie mit der Möbelfront die Montagehilfen b auf die Möbeltür- höhe der nebenliegenden Schränke. ^ Werksseitig ist der Abstand zwischen Gerätetür und Befestigungstraverse auf 8 mm eingestellt. Überprüfen Sie diesen Abstand, und stellen Sie ihn ggf. ein. ^ Schieben Sie die Montagehilfen b auf Möbeltürhöhe: Die untere An- schlagkante X der Montagehilfen...
  • Seite 69 Gerät einbauen ^ Legen Sie die Möbeltür mit der Au- ßenfront nach unten auf einen stabi- len Untergrund. ^ Schieben Sie die seitliche Abde- ckung q auf die Befestigungstraver- se gegenüber der Scharnierseite. ^ Drehen Sie die Möbeltür um, und be- festigen Sie den Griff (falls erforder- lich).
  • Seite 70 Gerät einbauen ^ Öffnen Sie die Gerätetür. Türlage ausgleichen ^ Hängen Sie die Möbeltür auf die Jus- – Verstellung zu den Seiten (X) tagebolzen h. ^ Verschieben Sie die Möbeltür. ^ Drehen Sie die Muttern c locker auf – Verstellung in der Höhe (Y) die Justagebolzen.
  • Seite 71 Gerät einbauen ^ Ziehen Sie die Muttern c jeweils mit ^ Bohren Sie jeweils die Befestigungs- dem Ringschlüssel j fest, dabei die löcher l in die Möbeltür vor, und Justagebolzen h mit einem Schrau- drehen Sie die Schrauben m ein. bendreher gegenhalten.
  • Seite 72 Gerät einbauen ^ Ziehen Sie alle Schrauben noch ein- So stellen Sie sicher, dass das Gerät mal fest nach. richtig eingebaut wurde: – Die Türen müssen richtig schließen. – Die Türen dürfen nicht am Möbelkor- pus anliegen. – Die Dichtung an der griffseitigen oberen Ecke muss jeweils fest anlie- gen.
  • Seite 76 K 32222 i, K 32242 iF, K 33222 i, K 34222 i, K 34242 iF de - DE M.-Nr. 09 748 930 / 01...
