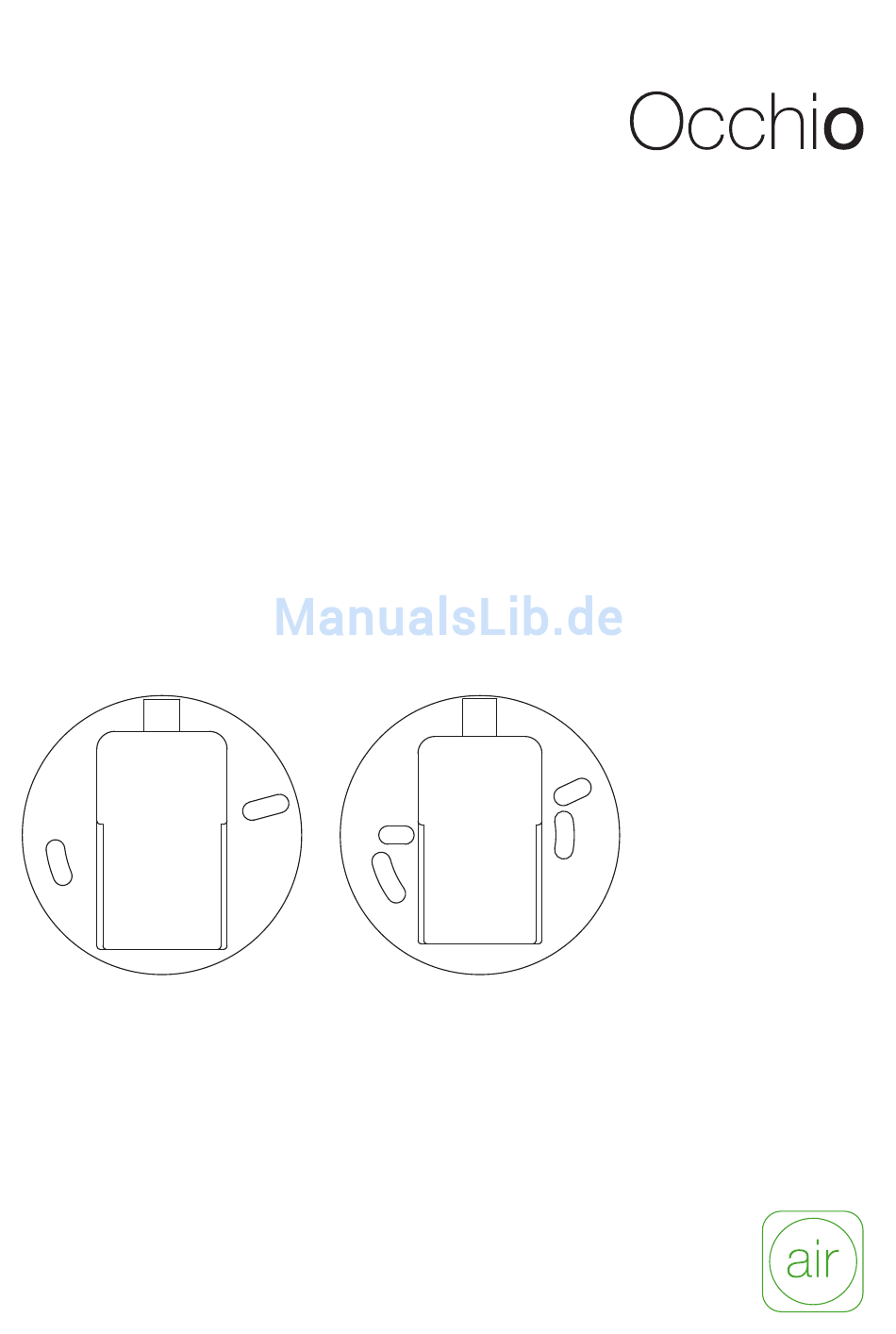

- Seite 1 »air« adapter Montageanleitung Mounting instructions Halogen...
-
Seite 2: Inhaltsverzeichnis
Inhalt / Contents Sicherheitshinweise Safety instructions Produktbeschreibung Product description Montage » air « adapter Mounting the » air « adapter Steuerung Control mit der » air « App with the » air « app mit dem » air « controller with the » air « controller... - Seite 3 »air« adapter Montageanleitung Halogen...
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Montage-/ Gebrauchs anweisung sorgfältig durch, bevor Sie das »air« adapter Dieses Zeichen macht Sie auf installieren. Beachten Sie die Situationen aufmerksam, bei Sicherheitshinweise in dieser denen Sie direkt in das Licht der Anleitung genau und bewahren LED blicken könnten. -
Seite 5: Produktbeschreibung
Produktbeschreibung Occhio air adapter Adapter inkl. » air « module für phasenabschnittdimmbare Leuchten und Vorschaltgeräte, Montage unter Aufbaudose, Seiteneinspeisung möglich. Occhio air module Bluetooth Dimmermodul für phasenabschnittdimmbare Leuchten und Vorschaltgeräte, Montage in air adapter, Hohl raum- oder Schalterdose. Maximaler Bedienkomfort und umfassende Steuerung via Bluetooth 4.0 ( Bluetooth Low... - Seite 6 Montage » air « adapter...
- Seite 7 Montage » air « adapter...
- Seite 8 Deckenauslass 230 V AC Dübel » air « module Kabel » air « adapter Montageplatte (nicht im Lieferumfang) Schrauben...
-
Seite 9: Montage » Air « Adapter
Montage » air « adapter Netzleitungen auf 6 cm kürzen. Die Kabelenden 5–6 mm abisolieren. Leitungsquerschnitt: 1 –1,5 mm Achtung! 5–6 mm Vor der Montage alle stromführen- den Leitungen vom Stromnetz 1 –1,5 mm trennen und auf den Verlauf von Strom leitungen achten! Netzleitungen durch die Öffnung... - Seite 10 Halogen...
- Seite 11 Montage » air « adapter Netzleitung wie dargestellt mit dem » air « module verkabeln. Beiliegende Kabel wie dargestellt zur Leuchte hin mit dem » air « module verkabeln.
- Seite 12 Adapters führen. Auf die richtige Ausrichtung des Adapters achten ( siehe Darstellung ) . Montageplatte und den »air« adapter mit den mitgeliefer- ten Schrauben fixieren. Der »air« adapter ist nun fertig montiert. Weitere Montageschritte können der Anleitung der Leuchte ent- nommen werden.
- Seite 13 Steuerung mit der » air « App...
-
Seite 14: Steuerung Mit Der App
Leuchten in meiner Nähe Eine Video-Kurzanleitung kann unter: Demo zeigen www.occhio.de/daten/ tutorials/air/de aufgerufen werden. Zum Einrichten des controllers wird die » air « App benötigt sie ist verfügbar für iOS- und Android-Geräte und kann jeweiligen Store heruntergeladen werden kann. -
Seite 15: (Optional)
Steuerung mit dem » air « controller (optional) - Seite 16 Steuerung mit dem » air « controller (optional) Occhio air controller Intuitiv bedienbare Fernbedienung mit vier programmierbaren Tasten ( Einrichtung via Occhio air App ) . Unabhängig von der App können einzelne Leuchten, Gruppen und Szenen gesteuert werden. Optio- nal mit Wandhalterung erhältlich.
- Seite 17 Leuchten oder alle Leuchten steuern. dimmen. Szenen, Gruppen, einzelne Leuchten oder Zum Einrichten des Occhio air controllers wird die Occhio alle Leuchten faden *. air App benötigt. Eine Video- Kurzanleitung kann unter: www.occhio.de/daten/tutorials/ * Leuchten mit beidseitigem Lichtaustritt. air/de aufgerufen werden.
-
Seite 18: Dimmen Mit Dem Lichtschalter (Optional)
Dimmen mit dem Lichtschalter (optional) - Seite 19 Dimmen mit dem Lichtschalter (optional) Dimmen mit dem Lichtschalter Start Save < 1 Sek. 8 Sek. < 1 Sek.
- Seite 20 Helligkeit erreicht ist. Die gewählte Helligkeit wird automatisch gespeichert. Wird der Lichtschalter nicht innerhalb von 8 Sekunden aus- und ein geschaltet, erreicht die Lichtintensität ihr Maximum. Achtung! Die Steuerung des Licht- schalters ist nur mit dem » air « module möglich...
-
Seite 21: Anhang
Anhang... -
Seite 22: Info & Kontakt
Info & Kontakt Weitere Fragen beantwortet gerne Ihr Occhio Fachhändler www.occhio.de info @ occhio.de... -
Seite 23: Technische Daten
HV LED max. 150 W, NV Halogen max. 60 W Zulässige Betriebsbedingung max. 30°C, nur im Innenbereich betreiben Prüfzeichen Entsorgung Bei örtlicher Entsorgungsstelle entsorgen. Das Occhio air module und der »air« adapter sind recyclebar; RoHS-konform. Nicht in den Haus- müll geben! - Seite 24 »air« adapter Mounting instructions Halogen...
-
Seite 25: Safety Instructions
Safety instructions Carefully read through the mounting/use instructions before installing the »air« adapter. Follow This symbol draws attention to the safety instructions in this ins- situations in which you could look truction booklet exactly and save directly at the light from the LED. -
Seite 26: Product Description
Product description Occhio air adapter Adapter including » air « module for trailing-edge phase cut dimmable luminaires and power supply units, installation under spacing box, side feed possible. Occhio air module Bluetooth dimmer module for trailing-edge phase cut dimmable luminaires and power supply units;... - Seite 27 Mounting the » air « adapter...
-
Seite 28: Mounting The » Air « Adapter
Mounting the » air « adapter... - Seite 29 Ceiling outlet 230 V AC Anchors » air « module Cables » air « adapter Mounting plate (not included in delivery) Screws...
- Seite 30 Mounting the » air « adapter Shorten power lines to 6 cm. Strip cable ends 5–6 mm. Cable cross-section: 1 –1.5 mm Caution! 5–6 mm Before installation, disconnect all power cables from the power 1 –1.5 mm supply and note the routing of the...
- Seite 31 Halogen...
- Seite 32 Mounting the » air « adapter Connect the power line, as shown, to the » air « module. Connect the other cables, as shown, to the luminaire with the » air « module.
- Seite 33 Ensure that the orientation of the adapter is correct ( see figure ) . Fasten the mounting plate and the »air« adapter with the screws provided. The installation of the »air« adapter is now completed. Additional installation steps can be found in the instruction book- let for the luminaire.
-
Seite 34: Control
Control with the » air « app... - Seite 35 Control with the » air « app Occhio air products can be set up and controlled with the »air« app; it is available for iOS and Android devices and can be downloaded at the particular store. After the app is opened, the lumi-...
-
Seite 36: (Optional)
Control with the » air « controller (optional) - Seite 37 (optional) Occhio air controller Intuitive remote control with four programmable buttons ( setup via Occhio air app ) . Individual lumi- naires, groups and scenes can be controlled regardless of the app. Available with optional wall mount. Maximum ease of use and total control via Bluetooth 4.0 ( Blue-...
- Seite 38 Fades scenes, groups, individual luminaires or all To set up the Occhio air controller, the Occhio air app luminaires *. is required. A video quick start guide can be called up at www.occhio.de/daten/ * Luminaires with light outlets on both sides.
-
Seite 39: Dimming With The Light Switch (Optional)
Dimming with the light switch (optional) - Seite 40 Dimming with the light switch (optional) Dimming with the light switch start save < 1 sec. 8 sec. < 1 sec.
- Seite 41 The selected brightness is automatically saved. If the light switch is not switched off and on within 8 seconds, then the light intensity reaches its maximum. Caution! The control of the light switch is only possible with the » air « module...
-
Seite 42: Appendix
Appendix... -
Seite 43: Information & Contact
Information & contact Your Occhio specialist retailer will gladly answer any other questions www.occhio.de info @ occhio.de... -
Seite 44: Technical Data
Permitted operating conditions max. 30°C for indoor use only Test symbols Disposal Dispose of at a local disposal site. The Occhio air module and the »air« adapter are recyclable and RoHS compliant. Do not dispose of with the household waste! - Seite 45 Occhio GmbH Wiener Platz 7 81667 München Fon +49-89-44 77 86 30 Fax +49-89-44 77 86 39 info @ occhio.de www.occhio.de...
