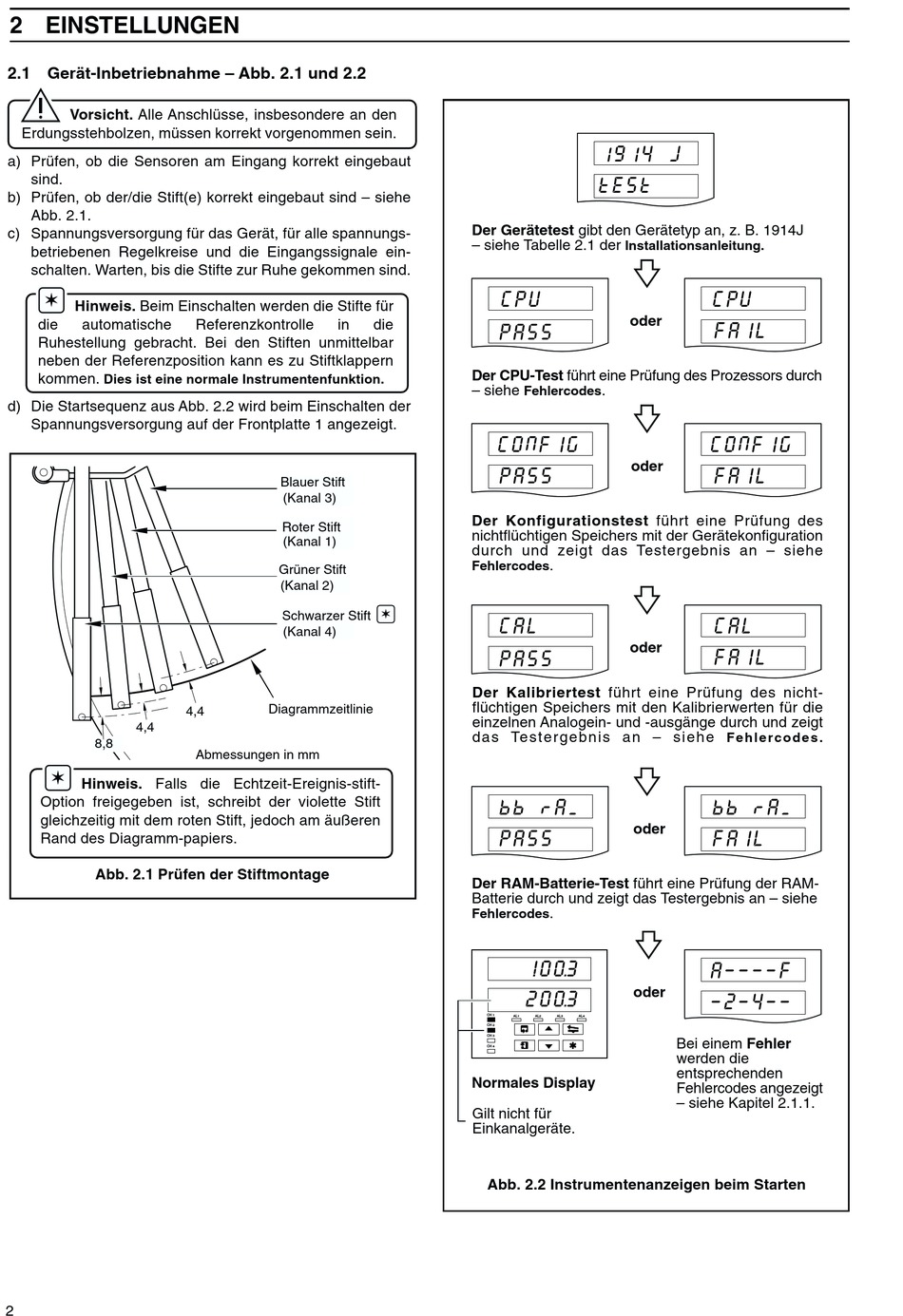

2 EINSTELLUNGEN

2.1 Gerät-Inbetriebnahme – Abb. 2.1 und 2.2
Vorsicht. Alle Anschlüsse, insbesondere an den
Erdungsstehbolzen, müssen korrekt vorgenommen sein.
a) Prüfen, ob die Sensoren am Eingang korrekt eingebaut
sind.
b) Prüfen, ob der/die Stift(e) korrekt eingebaut sind – siehe
Abb. 2.1.
c) Spannungsversorgung für das Gerät, für alle spannungs-
betriebenen Regelkreise und die Eingangssignale ein-
schalten. Warten, bis die Stifte zur Ruhe gekommen sind.
Hinweis. Beim Einschalten werden die Stifte für
die
automatische
Ruhestellung gebracht. Bei den Stiften unmittelbar
neben der Referenzposition kann es zu Stiftklappern
kommen.
Dies ist eine normale Instrumentenfunktion.
d) Die Startsequenz aus Abb. 2.2 wird beim Einschalten der
Spannungsversorgung auf der Frontplatte 1 angezeigt.
4,4
8,8
Hinweis. Falls die Echtzeit-Ereignis-stift-
Option freigegeben ist, schreibt der violette Stift
gleichzeitig mit dem roten Stift, jedoch am äußeren
Rand des Diagramm-papiers.
Abb. 2.1 Prüfen der Stiftmontage
2
Referenzkontrolle
in
Blauer Stift
(Kanal 3)
Roter Stift
(Kanal 1)
Grüner Stift
(Kanal 2)
Schwarzer Stift
(Kanal 4)
Diagrammzeitlinie
4,4
Abmessungen in mm
Der Gerätetest gibt den Gerätetyp an, z. B. 1914J
– siehe Tabelle 2.1 der
CPU
die
PASS
Der CPU-Test führt eine Prüfung des Prozessors durch
– siehe
Fehlercodes
CONFIG
PASS
Der Konfigurationstest führt eine Prüfung des
nichtflüchtigen Speichers mit der Gerätekonfiguration
durch und zeigt das Testergebnis an – siehe
Fehlercodes
CAL
PASS
Der Kalibriertest führt eine Prüfung des nicht-
flüchtigen Speichers mit den Kalibrierwerten für die
einzelnen Analogein- und -ausgänge durch und zeigt
das Testergebnis an – siehe
bb rAM
PASS
Der RAM-Batterie-Test führt eine Prüfung der RAM-
Batterie durch und zeigt das Testergebnis an – siehe
Fehlercodes
!00. 3
200. 3
CH 1
AL1
AL2
CH 2
CH 3
CH 4
Normales Display
Gilt nicht für
Einkanalgeräte.
Abb. 2.2 Instrumentenanzeigen beim Starten
1914 J
tESt
Installationsanleitung.
CPU
oder
FAIL
.
CONFIG
oder
FAIL
.
CAL
oder
FAIL
bb rAM
oder
FAIL
.
A––––F
oder
–2–4––
AL3
AL4
Bei einem Fehler
werden die
entsprechenden
Fehlercodes angezeigt
– siehe Kapitel 2.1.1.
F e h l e r c o d e s .
