8.2.4 Intermittente Nachtheizung

Das Gerät wird zum Heizen des Raums genutzt, wenn es
im Normalfall durch die Schaltuhr gestoppt wurde.
Für diese Funktion muss ein externer Raumtemperatur-
fühler angeschlossen sein (Steuereinheit Klemme 40–41)
und das Gerät muss mit einem Nachheizregister ausgerü-
stet sein. Die beste Leistung wird erzielt, wenn GOLD mit
einem Umluftteil und Absperrklappe für Außenluft und
Fortluft versehen ist.
Bei aktivierter Funktion erkennt das Gerät, dass die Raum-
temperatur unter die eingestellte Starttemperatur abge-
sunken ist. Das Gerät startet mit den eingestellten Volu-
menströmen und Sollwert für Zulufttemperatur.
Der Abluftvolumenstrom kann auf 0 eingestellt werden,
wenn kein entsprechender Betrieb gewünscht wird.
Der Klappenausgang kann auf 0 gesetzt werden. Dies
bedeutet, dass angeschlossene Klappen (z.B. Absperr-
klappe für Außenluft und Fortluft) nicht beeinflusst
werden. Normalerweise sind diese Klappen geschlossen,
wenn das Gerät gestoppt wurde, und sie verbleiben
geschlossen. Zugleich wird eine Klappe im Umluftteil
geöffnet, wenn eine solche installiert ist.
Eine eventuelle zusätzliche Temperaturzone (Xzone),
die nach ihrem eigenen Sollwert regelt, wird durch die
diskontinuierliche Nachtheizung nicht beeinflusst, wenn
diese in Betrieb ist.
Bedingungen für den Start von diskontinuierlicher Nacht-
heizung:
• Das Gerät muss sich im Zeitkanal/Schaltuhr Stopp
befinden.
• Die Raumtemperatur muss die eingestellte Starttempe-
ratur unterschreiten.
Bedingungen für den Stopp von diskontinuierlicher Nacht-
heizung:
• Normal Volumenstrom oder externer/manueller Stopp
werden aktiviert.
• Die Raumtemperatur überschreitet die eingestellte
Stopptemperatur.
• Alarm mit eingestellter Stopp-Priorität wird ausgelöst.
(Bei Bedarf wird der Betrieb für Nachkühlung des elek-
trischen Erhitzers fortgesetzt, auch wenn die übrigen
Bedingungen für Stopp erfüllt sind.)
28
www.swegon.com
INSTALLATION
FUNKTIONEN
*FUNKTIONEN*
TEMPERATUR
VOL. STROM/DRUCK
FILTER
BETRIEB
HEIZUNG
KÜHLUNG
BLUE BOX
FEUCHTIGKEIT
ReCO2
IQnomic Plus
ALL YEAR COMFORT
OPTIMIZE
MIRU Control

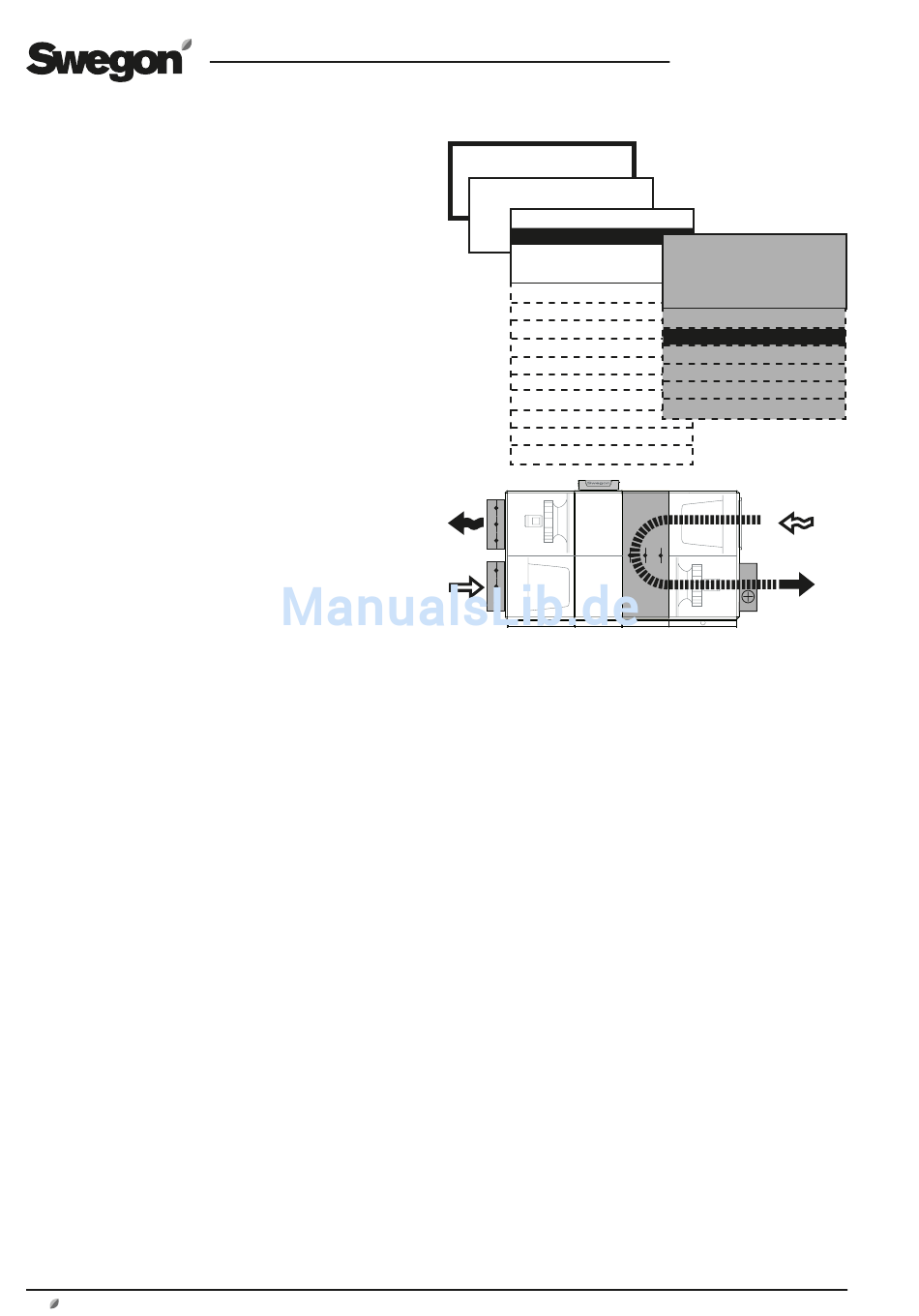

Diskontinuierliche Nachtheizung mit Umluftteil:
Wenn der Abluftvolumenstrom auf 0 gesetzt und der
Klappenausgang nicht aktiviert ist, geschieht folgendes:
Sind die Startbedingungen erfüllt, bleiben die Absperr-
klappen für Außenluft und Fortluft geschlossen. Die
Klappe im Umluftteil wird geöffnet. Der Abluftventilator
steht still.
Der Zuluftventilator arbeitet gemäß eingestelltem Zuluft-
volumenstrom, und das Nachheizregister arbeitet gemäß
eingestelltem Sollwert für die Zulufttemperatur bis die
Bedingungen für Stopp erfüllt sind.
Einstellungen:
Wert
Raumtemperatur für Start
Raumtemperatur für Stopp
Sollwert Zulufttemperatur
Zuluftvolumenstrom
Abluftvolumenstrom
Klappenausgang
Reglerausgang***
*) Einstellbereich ist gleichbedeutend mit Min.-/Max.-Ein-
stellung des Gerätes.
**) Gemäß Einstellung für niedrig Volumenstrom im ANWEN-
DERNIVEAU unter VOLUMENSTROM/DRUCK.
*** Wenn IQnomic Plus ausgewählt wird, können eine zusätz-
liche Reglersequenz und diskontinuierliche Nachwärme gleich-
zeitig angewendet werden.
DE.GOLDSKD2.120224
* TEMPERATUR *
TEMPERATUR REG.
TEMP.REG. Xzone
AUSS. KOMPENS.
SOMMERNACHTKÜHL
INT. NACHTHEIZUNG
MORNING BOOST
SOLLWERTVERSCHIEB.
ZUS. REG. SEQUENZ
EXT. FUHLER
ABLUFT
ZULUFT
Einstellungs- Werkseitige
bereich
Einstellung
5 - 25 °C
16 °C
5 - 25 °CC
18 °C
10 - 40 °C
28 °C
*) m
/s/Pa
**) m
/s/Pa
3
3
*) m
/s/Pa
0 m
/s/Pa
3
3
0=nicht aktiv
0
1= aktiv
0 = IQnomic
0
1 = IQnomic Plus
Änderungsrechte vorbehalten.
