- Seite 1 Montageanleitung für die Fachkraft Vitocell B 100 und Vitocell W 100 Typ CVB Bivalenter Speicher Wassererwärmer VITOCELL B 100 VITOCELL W 100 Nach Montage entsorgen! 5851 667 11/2004...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise ¨ Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Vorschriften ¨ Gefahr Beachten Sie bei Arbeiten Dieses Zeichen warnt vor H die gesetzlichen Vorschriften zur Personenschäden. Unfallverhütung, H die gesetzlichen Vorschriften zum Achtung Umweltschutz, Dieses Zeichen warnt vor... -
Seite 3: Produktinformation

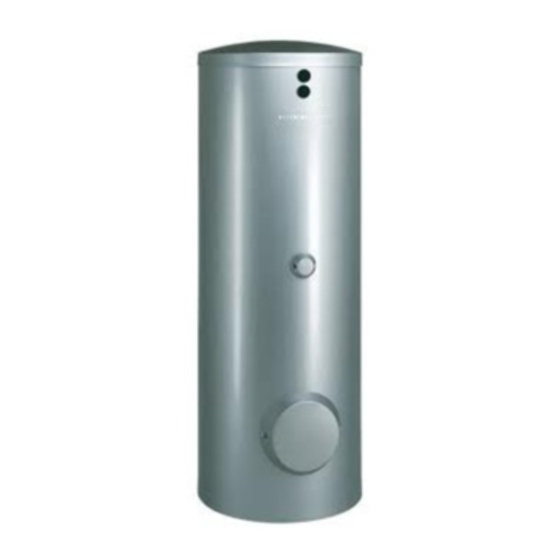

Produktinformation Emaillierter, innenbeheizter Speicher Wassererwärmer zur Trinkwassererwär mung in Verbindung mit Solaranlagen, Heizkesseln, Wandgeräten, Wärme pumpe und/oder Elektro Heizeinsatz EHO für bivalenten Betrieb. 300, 400 und 500 Liter Inhalt. Geeignet für Anlagen nach DIN 1988, EN 12 828 und DIN 4753. 300, 500 Liter Inhalt: DIN Registernummer 0242/01 13 MC/E. -
Seite 4: Speicher Wassererwärmer Aufstellen
Speicher Wassererwärmer aufstellen Achtung Um Materialschäden zu vermeiden, Speicher Wassererwärmer in einem frostgeschützten und zugfreien Raum aufstellen. Andernfalls muss der Speicher Wassererwärmer, wenn er nicht betrie ben wird, bei Frostgefahr entleert werden. H Zur Bedienung des Temperaturreg H Speicher Wassererwärmer mit lers (falls vorhanden) ausreichen Stellfüßen ausrichten. -
Seite 5: Potenzialausgleich Anschließen
Potenzialausgleich anschließen c Den Potenzialausgleich nach Potenzialausgleich nach den techni schen Anschlussbedingungen (TAB) den technischen Vorschriften des örtlichen Energieversorgungs des örtlichen EWs und den unternehmens und den VDE SEV Bestimmungen ausführen. Bestimmungen ausführen. Wärmedämmung anbauen (400 und 500 Liter) Achtung Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. - Seite 6 Wärmedämmung anbauen (400 und 500 Liter) (Fortsetzung) 1. Wärmedämmung aufstecken. zur Speicherrückseite legen und am Vorlaufanschluss der unteren 2. Fühlerleitung der Thermometer Heizwendel nach außen führen. (falls vorhanden) durch die Ther Anbau der Fühler siehe Seite 12. mometeröffnungen im Mantel füh Hinweis ren und Thermometer eindrücken.
- Seite 7 Wärmedämmung anbauen (400 und 500 Liter) (Fortsetzung)
- Seite 8 Wärmedämmung anbauen (400 und 500 Liter) (Fortsetzung) 30 min...
- Seite 9 Wärmedämmung anbauen (400 und 500 Liter) (Fortsetzung)
- Seite 10 Wärmedämmung anbauen (400 und 500 Liter) (Fortsetzung) A Typenschild...
-
Seite 11: Speichertemperatursensor Einbauen
Speichertemperatursensor einbauen H 300 Liter Inhalt: Sensorbefestigung liegt in der Verpackung der Blende. H Speichertemperatursensor % liegt in der Verpackung der Regelung. H Sensor außen an der Andrückfeder der Sensorbefestigung (nicht in der Kehle) so befestigen, dass er vorn mit der Feder abschließt. H Sensor nicht mit Isolierband umwickeln. -
Seite 12: Thermometer Einbauen
Thermometer einbauen (falls vorhanden) 1. Nur bei 300 Liter Inhalt: 4. Thermometerfühler außen an der Deckel abbauen und Flansch Andrückfeder der Sensorbefesti dämmung abnehmen. gung so anlegen, dass er vorn mit der Feder abschließt. 2. Fühler des oberen Thermometers bis zum Anschlag in den Klemm Hinweis bügel am Flanschdeckel einschie Fühler nicht mit Isolierband... -
Seite 13: Speichertemperatursensor Bei Solarbetrieb Einbauen
Speichertemperatursensor bei Solarbetrieb einbauen 1. Einschraubwinkel und Tauchhülse 2. Speichertemperatursensor (Lieferumfang des Speicher Was (liegt der Solarregelung bei) bis sererwärmers) entsprechend Abb. zum Anschlag in die Tauchhülse in Heizwasser Rücklaufanschluss einführen und mit Klemmfeder (Solar Rücklauf) eindichten. befestigen. -
Seite 14: Anodenanschluss Prüfen Und Deckel Anbauen
Anodenanschluss prüfen und Deckel anbauen (300 Liter) A Magnesiumanode B Masseleitung C Thermometerleitung Hinweis Die Thermometerleitung durch die Nut in der Flanschdämmung führen. - Seite 15 Anodenanschluss prüfen und Deckel anbauen (400 und 500 Liter) A Magnesiumanode B Masseleitung...
-
Seite 16: Heizwasserseitig Anschließen
Heizwasserseitig anschließen H Alle Rohrleitungen mit lösbaren Verbindungen anschließen. H Nicht benötigte Anschlüsse mit Rotgusskappen verschließen. H Temperaturregler so einstellen, dass die Trinkwassertemperatur im Spei cher Wassererwärmer 95 ºC nicht überschreitet. Zulässige Temperaturen Prüfüberdruck H solarseitig 160 ºC H solarseitig 16 bar . - Seite 17 Heizwasserseitig anschließen (Fortsetzung) Erwärmung des Trinkwassers durch Wärmepumpe über die obere und untere Heizwendel (Reihenschaltung der Heizwendeln) A Vitocell 100 HK Heizkreis B Wärmepumpe KW Kaltwasser C 3 Wege Ventil WW Warmwasser...
- Seite 18 Heizwasserseitig anschließen (Fortsetzung) 1. Bei Heizwasser Vorlauftemperatu 5. Nur bei Anlagen mit Solarbetrieb: ren über 95 ºC: Zusätzlichen Sicherheitstempera Abdeckrosetten von den heizseiti turbegrenzer einbauen, wenn pro gen Rohrabgängen entfernen Kollektorfläche: (Rosetten haben Linksgewinde). H weniger als 30 Liter Warmwas servolumen bei Einsatz von 2.
-
Seite 19: Trinkwasserseitig Anschließen
Trinkwasserseitig anschließen H Für den trinkwasserseitigen Anschluss die DIN 1988 und die DIN 4753 beachten (c: Vorschriften des SVGW). H Zirkulationsleitung mit Umwälzpumpe, Rückschlagklappe und Zeitschaltuhr ausrüsten. H Alle Rohrleitungen mit lösbaren Verbindungen anschließen. H Nicht benötigte Anschlüsse mit Rotgusskappen verschließen. H Zul. - Seite 20 Trinkwasserseitig anschließen (Fortsetzung) Sicherheitsventil Verengungen in der Leitung zwischen Die Anlage muss zum Schutz vor Sicherheitsventil und Speicher Überdruck mit einem bauteilgeprüf Wassererwärmer sind unzulässig. ten Membran Sicherheitsventil aus Die Ausblaseleitung des Sicherheits gerüstet werden. ventils darf nicht verschlossen wer Zul.
-
Seite 21: Blenden Anbauen
Blenden anbauen Hinweis Befestigungsschrauben nur bei 300 Liter. Inbetriebnahme Inbetriebnahme siehe Serviceanleitung... - Seite 24 Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon:0 64 52 70 0 Telefax: 0 64 52 70 27 80 www.viessmann.de...
