Bedienungsanleitung

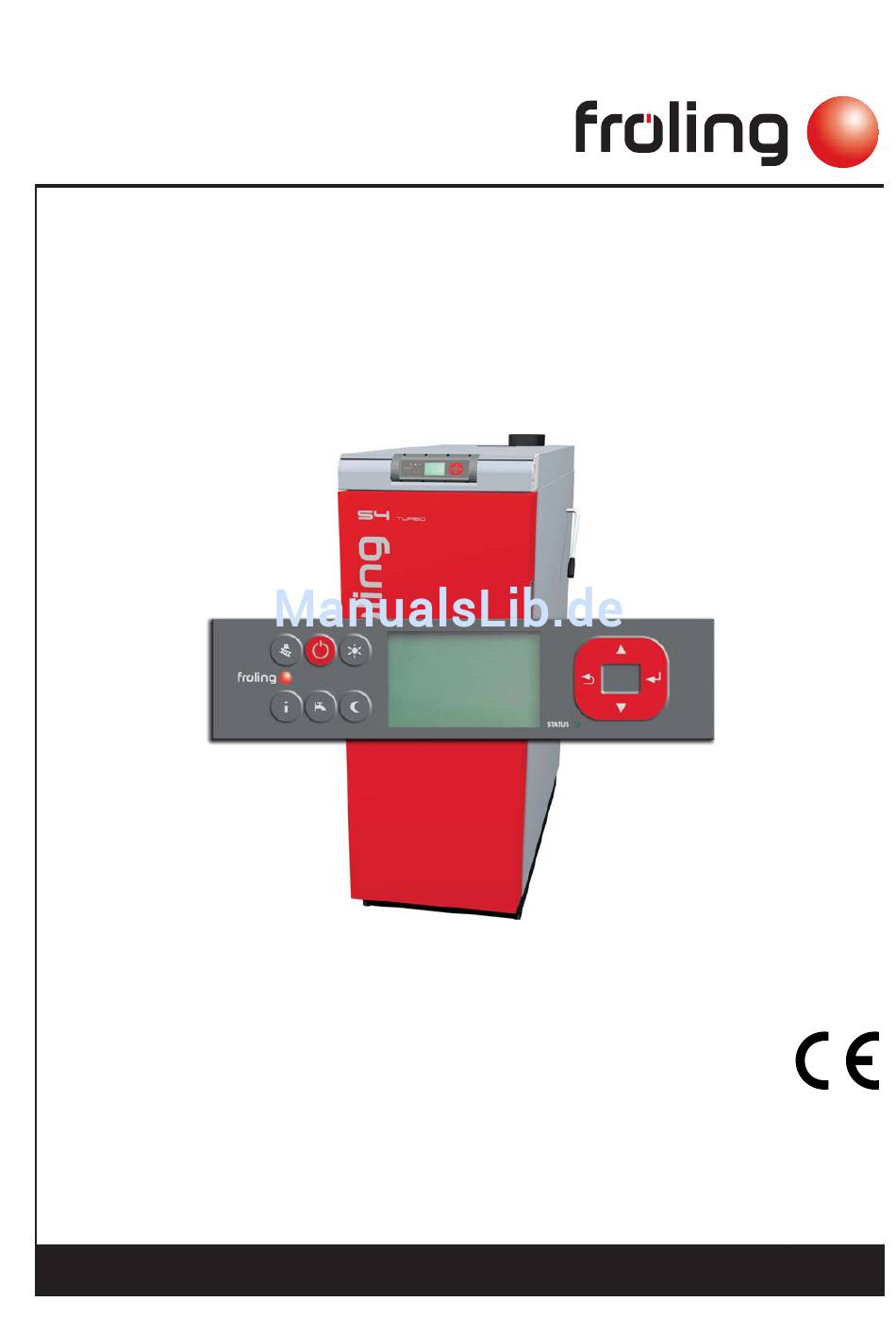

K K esselregelung Lambdatronic S 3200
Version 50.04 - Build 05.08
Deutschsprachige Original-Bedienungsanleitung für Fachkraft und Bediener
Anweisungen und Sicherheitshinweise lesen und beachten!
Technische Änderungen, Druck- und Satzfehler vorbehalten!
B0361113_de | Ausgabe 09.07.2013
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Froling Lambdatronic S 3200
Inhaltszusammenfassung für Froling Lambdatronic S 3200
- Seite 1 Bedienungsanleitung K K esselregelung Lambdatronic S 3200 Version 50.04 - Build 05.08 Deutschsprachige Original-Bedienungsanleitung für Fachkraft und Bediener Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! B0361113_de | Ausgabe 09.07.2013 Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis I I nhaltsverzeichnis Allgemein Über diese Anleitung Sicherheitshinweise Elektrischer Anschluss und Verkabelung Kernmodul und Anschlussmöglichkeiten 2.1.1 Platinenansicht Anschlusshinweise 2.1.2 Netzanschluss 2.1.3 Abgasfühler anschließen 2.1.4 Kombination mit Öl-Brenner 2.1.5 Anschluss Ventil für Abgaskondensator 2.1.6 Fernversteller anschließen 2.1.7 Anschluss einer Hocheffizienzpumpe am Kernmodul Erweiterungsmodule 2.2.1 Heizkreismodul... - Seite 3 Zustandsanzeige der Netzpumpe 5.8.2 Temperatureinstellungen der Netzpumpe 5.8.3 Serviceparameter der Netzpumpe Menü - Differenz-Regler 5.9.1 Zustandsanzeigen des Differenz-Reglers 5.9.2 Temperatureinstellungen des Differenz-Reglers 5.9.3 Serviceparameter des Differenz-Reglers 5.10 Menü - Zirkulationspumpe 5.10.1 Zustandsanzeige der Zirkulationspumpe Bedienungsanleitung Lambdatronic S 3200 | B0361113_de...
- Seite 4 Inhaltsverzeichnis 5.10.2 Temperatureinstellung der Zirkulationspumpe 5.10.3 Zeiteinstellung der Zirkulationspumpe 5.10.4 Serviceparameter der Zirkulationspumpe 5 5 .11 Menü - Hand 5.11.1 Digitale Ausgänge 5.11.2 Analoge Ausgänge 5.11.3 Digitale Eingänge 5.12 Menü - Anlage 5.12.1 Einstellen Einstellparameter – Kesseltemperatur Einstellparameter – Abgas Einstellparameter –...
-
Seite 5: Allgemein
Sicherheitshinweise. Halten Sie diese in unmittelbarer Nähe zum Kessel verfüg‐ bar. Diese Bedienungsanleitung enthält wichtige Informationen über Bedienung, elektri‐ schen Anschluss und Störungsbehebung der Regelung Lambdatronic S 3200 . HINWEIS Die angeführten Werte in den Parameterlisten sind Beispieldarstellungen und dürfen nicht als Standardwerte verwendet werden! -
Seite 6: Elektrischer Anschluss Und Verkabelung
Elektrischer Anschluss und Verkabelung Kernmodul und Anschlussmöglichkeiten 2 2 Elektrischer Anschluss und Verkabelung 2.1 Kernmodul und Anschlussmöglichkeiten 2.1.1 Platinenansicht Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... -
Seite 7: Anschlusshinweise
Anschlusskabel 3 x 1.5mm , max. 1,5A / 280W / 230V Netz (29) Anschlusskabel 3 x 1.5mm , Absicherung mit 16A (bauseitig) Mischer 2/1 (30/31) Anschlusskabel 4 x 0.75mm , max. 0,15A / 230V Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 8: Netzanschluss
Elektrischer Anschluss und Verkabelung Kernmodul und Anschlussmöglichkeiten A A nschluss Kabeldimension / Spezifikation / Hinweis Heizkreispumpe 2/1 (32/33) Anschlusskabel 3 x 1.5mm , max. 2,5A / 500W Heizkreispumpe HKP 0 / Brenner‐ Anschlusskabel 3 x 1.5mm , max. 3A / 600VA relais (34) (35) Anschlusskabel... -
Seite 9: Anschluss Ventil Für Abgaskondensator
RF 1/2 Schalterstellungen: Ausgeschaltet Heizkreis deaktiviert, nur Frostschutz! Automatikbetrieb Heizphasen gemäß Absenkprogramm Absenkbetrieb ignoriert die Heizphasen Partyschaltung ignoriert die Absenkung Handrad… ermöglicht eine Temperaturkorrektur bis +/- 3°C HINWEIS! Siehe Montageanleitung / Funktionsbeschreibung Raumfühler FRA Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 10: Anschluss Einer Hocheffizienzpumpe Am Kernmodul
Elektrischer Anschluss und Verkabelung Kernmodul und Anschlussmöglichkeiten 2 2 .1.7 Anschluss einer Hocheffizienzpumpe am Kernmodul Verkabelung der Hocheffizienzpumpe gemäß folgendem Anschlussplan durchführen: Pumpe 1 (L) Pumpe 1 ( ) KERNMODUL Pumpe 1 (N) FRKEM25 PWM / 0-10V ( PWM / 0-10V ( ) ❒... -
Seite 11: Erweiterungsmodule
3 x 1.5mm , max. 2,5A / 230V / 500W 1/2 (5) Mischer 1/2 (6) Anschlusskabel 4 x 0.75mm , max. 0,15A / 230V 1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5 Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 12: Hydraulikmodul
Elektrischer Anschluss und Verkabelung Erweiterungsmodule 2 2 .2.2 Hydraulikmodul Das Hydraulikmodul stellt die Anschlüsse von Fühlern und Pumpen für die hydrauli‐ schen Komponenten der Anlage (Puffer, Boiler,…) zur Verfügung. Ein Hydraulikmodul ist standardmäßig im Lieferumfang (Adresse 0) enthalten. Weitere sieben Module (Adresse 1 bis 7) können nachgerüstet werden. Dabei ist zu beachten, dass die Modul-Adresse korrekt vergeben wird! ⇨... -
Seite 13: Anschluss Eines Umschaltventils
Zusätzlich muss beim verwendeten Pumpenausgang regelungsseitig die Mindestdreh‐ zahl auf 100% gestellt werden. Anschlussbeispiel: Der Außenleiter L(bn) ist am Außenleiter der jeweiligen Netzversorgung des Moduls oder am Kernmodul, Ausgang HKP0/Brennerrelais am Pin „LV“ anzuschließen. Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 14: Anschluss Einer Hocheffizienzpumpe Am Hydraulikmodul
Elektrischer Anschluss und Verkabelung Erweiterungsmodule A A nschluss einer Hocheffizienzpumpe am Hydraulikmodul Verkabelung der Hocheffizienzpumpe gemäß folgendem Anschlussplan durchführen: ❒ Spannungsversorgung der Hocheffizienzpumpe am Ausgang "Pumpe 1" bzw. "Pumpe 2" des Hydraulikmoduls anschließen ❒ PWM-Kabel der Hocheffizienzpumpe am zugehörigen Anschluss "AO-P1" bzw. "AO-P2"... -
Seite 15: Rücklaufmischermodul
Anschluss mit beigepacktem Patchkabel 0,5m 2 x Netz (2) Anschlusskabel 3 x 1.5mm Rücklaufmischer (3) Anschlusskabel 4 x 0.75mm , max. 0,15A / 230V 1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5 Anschlussbeispiel Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... - Seite 16 Elektrischer Anschluss und Verkabelung Erweiterungsmodule A A nschluss-Schema Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
-
Seite 17: Zünderweiterung
(FRHYU 14) Anspeisung Netzstecker Hauptschalter 2.2.5 Bus-Kabel anschließen Für die Bus-Verbindungen zwischen den einzelnen Modulen ist ein Kabel Typ LIYCY paarig 2x2x0.5 zu verwenden. Der Anschluss an den 5-poligen Steckern ist lt. folgendem Schema durchzuführen: Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 18: Patchkabel An Bus-Stecker Anschließen
Elektrischer Anschluss und Verkabelung Erweiterungsmodule 2 2 .2.6 Patchkabel an Bus-Stecker anschließen Soll ein Patchkabel an einer RJ45-Buchse und an einem 5-poligen Stecker ange‐ schlossen werden, so ist dies laut folgendem Anschlussschema durchzuführen: 2.2.7 End-Jumper setzen Um die einwandfreie Funktion des Bus-Systems zu gewährleisten, muss am letzten Modul der Jumper gesetzt werden. -
Seite 19: Einstellen Der Modul-Adresse
11 – 12 4.1 – 4.6 4.1 – 4.2 13 – 14 5.1 – 5.6 5.1 – 5.2 15 – 16 6.1 – 6.6 6.1 – 6.2 17 - 18 7.1 – 7.6 7.1 – 7.2 Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 20: Anschlusspläne Nach Pumpentypen
Elektrischer Anschluss und Verkabelung Anschlusspläne nach Pumpentypen 2 2 .3 Anschlusspläne nach Pumpentypen Je nach eingesetzter Pumpengruppe kommen in Summe drei verschieden Pumpenty‐ pen zum Einsatz: WILO Stratos Para WILO Stratos TEC WILO Yonos Para Abhängig vom Pumpentyp wird beim Anschluss zwischen 2-poligem Steuerkabel (WI‐ LO Stratos TEC, WILO Yonos Para) und 4-poligem Steuerkabel (WILO Stratos Para) unterschieden. -
Seite 21: Übersicht Der Grundfunktionen
Die Status-LED zeigt den Betriebszustand der Anlage: ▪ GRÜN blinkend (Intervall: 5 sec. AUS, 1 sec. EIN): Feuer Aus ▪ GRÜN leuchtend: K K ESSEL EINGESCHALTET ▪ ORANGE blinkend: W W ARNUNG ▪ ROT blinkend: S S TÖRUNG Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 22: Grafikdisplay
Übersicht der Grundfunktionen Bedientasten und Display 3 3 .1.3 Grafikdisplay Beschreibung Anzeige von Betriebszustand bzw. Menüname Anzeige der aktuellen Uhrzeit Anzeige der Hauptwerte im Grundbild (einstellbar), Menüinhalte, Parameter und Info-Texte Status-Symbolleiste Wird angezeigt, wenn eine Störung ansteht. Durch Drücken der Info-Taste werden Texte für Störungsbeschreibung und Behebung angezeigt Zeigt den Puffer-Ladestatus (Pufferspeicher optional) Signalisiert, dass ein Info Text angezeigt wird. -
Seite 23: Funktionstasten
Übersicht der Grundfunktionen Funktionstasten 3 3 .2 Funktionstasten Die Funktionstasten der Lambdatronic S 3200 sind doppelt belegt. Durch kurzes oder langes Drücken der Tasten können unterschiedliche Funktionen aufgerufen werden, wobei für die Dauer des Tastendruckes folgendes gilt: kurzer Tastendruck …….. < 1 sec langer Tastendruck …….. -
Seite 24: Boilerprogramm-Taste
Übersicht der Grundfunktionen Funktionstasten I I nfo-Taste im Normalbetrieb: Im Normalbetrieb (ohne anstehender Dass es sich um einen Info-Text han‐ Störmeldung) kann zu jedem Menü‐ delt wird zusätzlich durch den Rahmen punkt bzw. Parameter durch Drücken und das Info-Symbol in der Statuszeile der Info-Taste eine Information / Erklä‐... -
Seite 25: Partyprogramm-Taste
Zum Aktivieren des Dauer-Absenkbetriebs am Raumbediengerät. Achtung: Funktion nur bei Raumbediengerät mög‐ lich! Die Raumtemperatur wird bis zur Aktivierung des Automatikbetriebs auf die voreingestellte Absenk‐ temperatur reduziert. Zusätzliche Informationen in der Bedienungsanlei‐ tung des Raumbediengeräts beachten. Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 26: Bedienung
Bedienung Vor dem ersten Einschalten 4 4 Bedienung ❒ Vor der Erstinbetriebnahme die korrekte Verdrahtung der Pumpen und Mischer kontrollieren! ⇨ Siehe "Vor dem ersten Einschalten" [Seite 26] ❒ Angeschlossene Komponenten auf maximale Anschlussleistung kontrollieren Kernmodul bzw. ⇨ Siehe "Erweiterungsmodule" [Seite 11] 4.1 Vor dem ersten Einschalten HINWEIS Die Erstinbetriebnahme durch den autorisierten Heizungsbauer oder den Fröling-... -
Seite 27: Erstinbetriebnahme
Parameter werden angezeigt und können verändert werden. Installateur / Service Freigabe der Parameter zum Anpassen der Steuerung an die Kompo‐ nenten (sofern konfiguriert) der Anlage. Alle in dieser Bedienungsanlei‐ tung gezeigten Parameter sind verfügbar. Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 28: Anlagenart Einstellen
Bedienung Erstinbetriebnahme 4 4 .2.2 Anlagenart einstellen HINWEIS! Nur für geschultes Personal – Eingabe des Installateur-Codes erforderlich! Kesseltyp Achtung! Falscheinstellung kann zu Fehl‐ funktionen führen. Weiter mit der Pfeil AB Taste S1 Turbo NICHT ANWÄHLEN! S3 Turbo oder ECO S4 Turbo ➔ S4 Kesseltype: S4 Turbo 15 S4 Turbo 22... - Seite 29 Hydrauliksystem 12 ANWÄHLEN Hydrauliksystem 13 Beschreibung siehe Broschüre „Energiesyste‐ me Lambdatronic S 3200“ Variante 1 Variante 2 und 5 Mehrhaus - Schemen Variante 3 Variante 4 Slavekessel bei Kesselfolgeschaltung Nur bei Anlagen im Kaskadenverbund! Bedienungsanleitung Lambdatronic S 3200 | B0361113_de...
- Seite 30 Bedienung Erstinbetriebnahme Liegt bei der Anlage ein Unverbindlicher Planungsvorschlag vor, so kann das einzu‐ stellende Hydrauliksystem an der rechten oberen Ecke des Planungsvorschlages ab‐ gelesen werden. Liegt keines vor, so kann aus nachfolgender Auswahlmatrix das anlagenspezifisch einzustellende Hydrauliksystem ermittelt werden: Systemabhängige Komponenten Zusatzfunktionen Hydrauliksystem 0...
-
Seite 31: Vor Dem Ersten Anheizen
Abgas 26 °C Nach dem Schließen der Isoliertür wechselt der Kessel automatisch in den Zustand „Anheizen“. Die Lambdatronic S 3200 steuert den Saugzug mit 100% an. Heizen 08:15 Bei Erreichen einer bestimmten Abgas-Minimaltemperatur oder nach Ablauf der ein‐ Kessel 60 °C... -
Seite 32: Anheizen Mit Automatischer Zündung
Bedienung Kessel anheizen 4 4 .3.2 Anheizen mit automatischer Zündung Beschreibung Beim Öffnen der Isoliertür wird am Display der Zustand „Tür offen“ angezeigt und das Grundbild wechselt zu Anzeige von Abgastemperatur und dem Parameter „SAUGZUG“. Der Parameter ist automatisch auf „EIN“ gesetzt und der Saugzug wird mit maximaler Drehzahl angesteuert. -
Seite 33: Betriebszustände
(bei autom. Zün‐ Kessel versucht innerhalb einer eingestellten Zeit die Kriterien für den dung) Zustand Heizen zu erreichen. Heizen Die Lambdatronic S 3200 steuert nach den Kesselsollwerten die Ver‐ brennung. Feuererhaltung Sehr geringe Leistungsabnahme. Bei Überschreiten der Kesselsolltemperatur um einen eingestellten Wert geht der Kessel in den Zustand „Feuererhaltung“. -
Seite 34: Zeiten Einstellen
Bedienung Zeiten einstellen Die restlichen Parameter sind ab Werk so programmiert, dass in den meisten Fällen ein optimaler Betrieb ohne eine weitere Parametrierung möglich ist. Folgende Parameter können/sollen je nach Kundenwunsch eingestellt werden: ▪ G G ewünschte Kessel-Solltemperatur ⇨ Siehe "Einstellparameter – Kesseltemperatur" [Seite 67] ▪... -
Seite 35: Zeitfenster Löschen
24:00 Uhr durchlaufen werden. Durch nochmaliges Drücken der Pfeiltaste nach oben verschwindet die Zeit und wird durch Striche ersetzt. Anschließend gleiche Prozedur bei der Startzeit durchführen. Nach mehrmaligem Drücken der Eingabe-Taste werden die Änderungen übernommen und zum vorherigen Menü gewechselt. Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 36: Menü-Übersicht Und Parameter
Menü-Übersicht und Parameter 5 5 Menü-Übersicht und Parameter ⇨ Siehe "Menü - Heizen" [Seite 37] ⇨ Siehe "Menü - Wasser" [Seite 42] ⇨ Siehe "Menü - Solar" [Seite 44] ⇨ Siehe "Menü - Puffer" [Seite 49] ⇨ Siehe "Menü - Kessel" [Seite 52] ⇨... -
Seite 37: Menü - Heizen
M M enü-Übersicht und Parameter Menü - Heizen ⇨ Siehe "Menü - Hand" [Seite 64] ⇨ Siehe "Menü - Anlage" [Seite 66] Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 38: Zustandsanzeigen Der Heizkreise
Menü-Übersicht und Parameter Menü - Heizen 5 5 .1 Menü - Heizen 5.1.1 Zustandsanzeigen der Heizkreise Parameter Beschreibung Heizkreis nach Programm steuern NEIN -> Heizkreis ist komplett ausgeschaltet. Kein Frostschutz! (NEIN -> Heizkreis ist ausgeschal‐ tet) Vorlauf-Isttemperatur 46°C Anzeige der aktuellen Vorlauftemperatur Vorlauf-Solltemperatur 52°C Der errechnete Sollwert der Vorlauftemperatur... -
Seite 39: Heizzeiten Der Heizkreise
Maximaltemperatur zur Begrenzung der Vorlauftemperatur. Frostschutztemperatur 10°C Wenn die Raumtemperatur oder die Vorlauftemperatur kleiner als der ein‐ gestellte Wert ist, wird die Heizkreispumpe eingeschaltet. 5.1.3 Heizzeiten der Heizkreise ⇨ Siehe "Zeiten einstellen" [Seite 34] Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 40: Serviceparameter Der Heizkreise
Menü-Übersicht und Parameter Menü - Heizen 5 5 .1.4 Serviceparameter der Heizkreise Parameter Beschreibung Heizkreispumpe Dient zum Testen der einzelnen Ausgänge. HK Mischer AUF HK Mischer ZU Laufzeit des Mischers 240s Mischerlaufzeit des verwendeten Heizkreismischers einstellen. Empfehlung um Mischerschwingung zu verringern: Nicht < 150s stellen Heizkreispumpe ausschalten, wenn 20°C Wird eine Vorlaufsolltemperatur berechnet, die kleiner ist als der hier ein‐... -
Seite 41: Aufheizprogramme
Beim Aufheizprogramm 7 ist die Vorlauftemperatur frei wähl‐ bar. VL Soll für alle Tage bei Programm 35°C Bei aktivem Aufheizprogramm 7 wird der ausgewählte Heizkreis auf die eingestellte Vorlauftemperatur geregelt. Aufheizprogramme Aufheizprogramm 5: Aufheizprogramm 1: Aufheizprogramm 2: Aufheizprogramm 6: Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 42: Allgemeine Einstellungen
Menü-Übersicht und Parameter Menü - Heizen Aufheizprogramm 3: Aufheizprogramm 7: Aufheizprogramm 4: Angeführte Aufheizprogramme sind unverbindliche Vorschläge. Wird das Aufheizprogramm zum Aushei‐ zen eines Estrichs verwendet, muss Rücksprache mit dem Estrich-Hersteller bzw. Installateur gehalten werden 5.1.6 Allgemeine Einstellungen Parameter Beschreibung Korrekturwert für den 0°C Zeigt der Außenfühler einen falschen Wert an, kann der Wert mit diesem... -
Seite 43: Menü - Wasser
Startwert der Boilerladung. Die Kesseltemperatur muss um diesen Wert Temperaturdifferenz höher sein als die Boilertemperatur, damit die Boilerladung startet. (Nur bei Systemen ohne Pufferspeicher) 5.2.3 Heizzeiten des Boilers ⇨ Siehe "Zeiten einstellen" [Seite 34] Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 44: Serviceparameter Des Boilers
Menü-Übersicht und Parameter Menü - Wasser 5 5 .2.4 Serviceparameter des Boilers Parameter Beschreibung Restwärmenutzung NEIN Funktion kann nur bei Anlagen mit Rücklaufmischer und keinem Puffer‐ speicher genutzt werden. Hierbei wird die restliche Energie in den Boiler abgeführt, der Parameter "Kesseltemperatur, ab der alle Pum- pen laufen dürfen“... -
Seite 45: Menü - Solar
Heute: 0 kWh P: Aktuelle Leistung des Solarsystems Gesamt: 0 kWh DFL: Durchfluss des Solarsystems Heute: Wärmemenge die am aktuellen Tag von der Solaranlage geliefert wurde Gesamt: Wärmemenge die seit dem Aktivieren der Solaranlage geliefert wurde Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 46: Temperatureinstellungen Des Solarsystems
Menü-Übersicht und Parameter Menü - Solar 5 5 .3.2 Temperatureinstellungen des Solarsystems Parameter Beschreibung Boiler-Solltemperatur bei 75°C Bis zu dieser Temperatur wird der Boiler durch Solarladung aufgeheizt. Solarladung Kollektor Einschalt-Differenz 10°C Die Kollektorpumpe schaltet ein, wenn die Kollektortemperatur um diesen Parameterwert höher ist als die Puffertemperatur oder die Boilertempera‐... -
Seite 47: Serviceparameter Des Solarsystems
Auf welchen BOILER findet die So‐ Definiert auf welchen Boiler die Solarladung stattfinden soll. larladung statt Welcher Fühler wird für den Solar‐ Bus-Adressen der verwendeten Fühler, je nach System kollektor verwendet ⇨ Siehe "Einstellen der Modul-Adresse" [Seite 19] Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 48: Informationen Zum Solar-System In Den Unterlagen "Energiesysteme Lambdatronic S 3200" Beachten
Menü - Solar P P arameter Beschreibung Informationen zum Solar-System in den Unterlagen "Energiesysteme Welcher Fühler wird für die Pufferre‐ Lambdatronic S 3200" beachten! ferenz verwendet Welcher Fühler wird für den WT sek. Vorlauf verwendet Welcher Fühler wird für den Kollek‐... -
Seite 49: M M Enü-Übersicht Und Parameter
Bus-Adressen der verwendeten Fühler, je nach System ⇨ Siehe "Einstellen der Modul-Adresse" [Seite 19] Wird ein externer Durchflusszähler NEIN Wird im Kollektorrücklauf ein externer Volumenstromgeber eingesetzt, so verwendet ist dieser Parameter auf „JA“ zu setzen. Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 50: Zustandsanzeigen Des Pufferspeichers
Menü-Übersicht und Parameter Menü - Puffer 5 5 .4 Menü - Puffer 5.4.1 Zustandsanzeigen des Pufferspeichers Parameter Beschreibung Puffertemperatur oben 58°C Aktuelle Temperatur bei Fühler Puffer Oben. Puffertemperatur Mitte 53°C Aktuelle Temperatur bei Fühler Puffer Mitte (je nach Konfiguration). Puffertemperatur unten 50°C Aktuelle Temperatur bei Fühler Puffer Unten. -
Seite 51: Serviceparameter Des Pufferspeichers
Welcher Fühler wird für den Puffer Fühler 3 verwendet Welcher Fühler wird für den Puffer in der Mitte verwendet Welcher Fühler wird für den Puffer unten verwendet Welche Pumpe wird für den Puffer verwendet Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 52: Menü - Kessel
Menü-Übersicht und Parameter Menü - Kessel PWM Einstellung der Pufferpumpe Normale ▪ Normale Pumpe Pumpe ▪ PWM / Umfeldpumpe ▪ PWM / Solarpumpe ▪ PWM Umf. Pumpe + Ventil ▪ 0 – 10V / Umfeldpumpe ▪ 0 – 10V / Solarpumpe ▪... -
Seite 53: Zustandsanzeigen Des Kessels
Kesseltemperatur, ab der alle Pum‐ 65°C Ab dieser Kesseltemperatur werden die Pumpe freigegeben. (Hysterese pen laufen dürfen 2°C) Mindesttemperatur des Rücklaufes 60°C Temperatur, welche der Rücklauf zum Kessel mindestens haben muss. Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 54: Serviceparameter Des Kessels
Menü-Übersicht und Parameter Menü - Kessel 5 5 .5.3 Serviceparameter des Kessels Parameter Beschreibung Laufzeit des Mischers 240s Mischerlaufzeit des verwendeten Mischers einstellen. ❒ Empfehlung um Mischerschwingung zu verringern Nicht < 150s stellen Feuer Aus Meldung mittels HKP0 NEIN Wechselt der Kessel in den Zustand Feuer Aus, wird der Ausgang HKP0 ausgeben geschlossen. -
Seite 55: Zustandsanzeigen Des Zweitkessels
Das Zurückschalten des Umschaltventils wird um die eingestellte Zeit ver‐ schaltventil zögert. Abschöpftemperatur des Zweitkes‐ 95°C Übersteigt der Zweitkessel die eingestellte Temperatur, schaltet das Um‐ sels schaltventil um und schöpft den Kessel ab (nur bei Hydrauliksystem 3) Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 56: Serviceparameter Für Zweitkessel
⇨ Siehe "Einstellen der Moduladresse" [Seite 19] Informationen zu Hydrauliksystemen in den Unterlagen "Energiesysteme Welcher Ausgang wird für Pumpe Lambdatronic S 3200" beachten! die Zweitkesselentladung verwendet Umschaltventil für Zweitkessel NEIN Bei Boilerladung durch den Zweitkessel, wird das Umschaltventil mit 230V invertieren angesteuert. -
Seite 57: Menü - Zündung
Folge der eingestellte Zeitpunkt nicht verändert und die Zündung nicht deaktiviert, gilt das Startkriterium täglich ab der eingestellten Uhrzeit. Maximale Zünddauer 15 m Gibt an, wie lange der Zündvorgang dauern darf. Innerhalb dieser Zeit muss der Zustand „Heizen“ erreicht werden. Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 58: Zustandsanzeige Der Netzpumpe
Anzeige der aktuellen Werte zum jeweiligen Parameter. Position der Füh‐ ler und Pumpen abhängig vom verwendeten System: Drehzahl Netzpumpe Informationen zu Mehrhaus-Schemen in den Unterlagen "Energiesysteme Rücklauf Temperatur 0°C Lambdatronic S 3200" beachten! Verteiler 1 Drehzahl Zubringer 1 Rücklauf Temperatur 0°C Verteiler 2 Drehzahl Zubringerpumpe 2 5.8.2 Temperatureinstellungen der Netzpumpe... -
Seite 59: Serviceparameter Der Netzpumpe
▪ 0 – 10V / Umfeldpumpe ▪ 0 – 10V / Solarpumpe ▪ 0 – 10V Umf. Pumpe + Ventil Eigenschaften des jeweiligen Einstellers: ⇨ Siehe "PWM / 0 - 10V Einstellungen" [Seite 78] Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 60: Menü - Differenz-Regler
Menü-Übersicht und Parameter Menü - Differenz-Regler P P arameter Beschreibung Minimale Drehzahl der Zubringer‐ Anpassung der Mindestdrehzahl an den Pumpentyp. (Betriebsart der pumpe 1 Pumpen gemäß Pumpenhersteller einstellen) Maximale Drehzahl der Zubringer‐ 100% Sollte Systembedingt die maximale Drehzahl der Pufferpumpe begrenzt pumpe 1 werden, so kann dies durch verändern des Parameters eingestellt werden. -
Seite 61: Zustandsanzeigen Des Differenz-Reglers
Minimaltemperatur für die Wärme‐ 10°C Temperatureinstellungen für den Regelbereich des Differenztemperatur- quelle Regelausganges Maximaltemperatur der 100°C Die Standardeinstellungen von 10°C bzw. 100°C sind so gewählt, dass die Wärmesenke Werte im Normalbetrieb außerhalb einer Begrenzung liegen. Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 62: Serviceparameter Des Differenz-Reglers
Welche Pumpe wird Bus-Adressen der verwendeten Fühler, je nach System verwendet ⇨ Siehe "Einstellen der Modul-Adresse" [Seite 19] Informationen zu Hydrauliksystemen in den Unterlagen "Energiesysteme Lambdatronic S 3200" beachten! PWM Einstellung der Diff. Regler- Normale ▪ Normale Pumpe Pumpe Pumpe ▪... -
Seite 63: Menü - Zirkulationspumpe
Wird die eingestellte Temperatur erreicht, schaltet die Zirkulationspumpe die Pumpe ausschalten Nachlauf der Zirkulations- 300s Parameter nur bei Einsatz eines Strömungsventils! Pumpe Erfasst das Strömungsventil keine Strömung mehr, läuft die Zirkulations‐ pumpe um die eingestellte Zeit nach. Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 64: Zeiteinstellung Der Zirkulationspumpe
⇨ Siehe "Einstellen der Modul-Adresse" [Seite 19] Welcher Fühler – Eingang wird für Informationen zu Hydrauliksystemen in den Unterlagen "Energiesysteme den Strömungsschalter verwendet Lambdatronic S 3200" beachten! Welche Pumpe wird für die Zirkulati‐ on verwendet PWM Einstellung der Zirkulations‐ Normale ▪... -
Seite 65: 5 .11 Menü - Hand
0% … Hand, AUS 1% - 100% … Hand, mit entsprechendem %-Wert EIN Pumpe 1 am Kernmodul A 0% Pumpe 0.1 A 0% Pumpe 0.2 A 0% Pumpe 7.1 A 0% Pumpe 7.2 A 0% Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 66: Digitale Eingänge
Menü-Übersicht und Parameter Menü - Hand 5 5 .11.3 Digitale Eingänge Parameter Beschreibung Türkontaktschalter Dient zum Testen der digitalen Eingänge und ist ausschließlich für den Service-Techniker bestimmt. Die angezeigten Parameter variieren je nach STB Eingang Konfiguration. NOT-AUS Eingang A … Automatik Kesselfreigabe -A 0 …... -
Seite 67: Menü - Anlage
Kesseltemperatur, ab der alle Pum‐ 65°C Ab dieser Kesseltemperatur werden die Pumpe freigegeben. (Hysterese pen laufen dürfen 2°C) Mindesttemperatur des Rücklaufes 60°C Temperatur, welche der Rücklauf zum Kessel mindestens haben muss. Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 68: Einstellparameter - Abgas
Menü-Übersicht und Parameter Menü - Anlage E E instellparameter – Abgas Parameter Beschreibung Maximale Anheizzeit, innerhalb der der Zustand HEIZEN erreicht sein muss Minimale Abgastemperatur 120°C Min. Sollwert für die Abgastemperatur. Unterster Lastpunkt für einen konti‐ nuierlichen Betrieb Maximale Abgastemperatur 250°C Max. -
Seite 69: Einstellparameter - Zündung
Folge der eingestellte Zeitpunkt nicht verändert und die Zündung nicht deaktiviert, gilt das Startkriterium täglich ab der eingestellten Uhrzeit. Maximale Zünddauer 15 m Gibt an, wie lange der Zündvorgang dauern darf. Innerhalb dieser Zeit muss der Zustand „Heizen“ erreicht werden. Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 70: Einstellparameter - Lufteinstellungen
Menü-Übersicht und Parameter Menü - Anlage E E instellparameter – Lufteinstellungen Parameter Beschreibung Minimale Drehzahl des Saugzuges Anpassung der Mindestdrehzahl des verwendeten Gebläses Saugzug Min Fußpunkt für die Einstellung der Saugzug-Kennlinie Saugzug Max Endpunkt für die Einstellung der Saugzug-Kennlinie Minimale Primärluft Mindest-Öffnung der Primärluftklappe Minimale Sekundärluft im Heizen Mindest-Öffnung der Sekundärluftklappe im Zustand „Heizen“... -
Seite 71: Einstellparameter - Lambdasonde - Lsm11 Lambdasonde
ACHTUNG: Die Sonde muss sich an 21% O (Luft) befinden. Breitbandsonde Heizstrom 0.00A Anzeige der aktuellen Werte zum zugehörigen Breitbandsondenparameter Breitbandsonden Heizungsspan‐ 0.00V nung Breitbandsonde Nernst 0.000V Spannung Breitbandsonde Pump Strom 0.000m Breitbandsonde Innenwiderstand Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 72: Kalibrierung Starten
Menü-Übersicht und Parameter Menü - Anlage E E rmittlung des Sondentyps Vor dem Start der Kalibrierung muss der verbaute Sondentyp ermittelt werden. Dazu sind farbige Aufkleber (BOSCH = blau, NTK= gelb) am Anschlusskabel der Sonde, so‐ wie an beiden Enden des Verlängerungskabels angebracht. Breitbandsonde BOSCH Breitbandsonde NTK Nach Ermittlung des Sondentyps müssen die Parameter in der Regelung entspre‐... -
Seite 73: Allgemeine Einstellungen
Einstellparameter für MODBUS MODBUS Protokoll (1 – RTU / 2 – ASCII) 5.12.2 Aktuelle Werte Parameter Beschreibung Kesseltemperatur 77°C Anzeige der aktuellen Werte zum jeweiligen Parameter. Abgastemperatur 210°C Abgas-Solltemperatur 212°C Kesselstellgröße Saugzug – Ansteuerung Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 74: Fehlerliste
Die Anzeige der Parameter variiert je nach eingestelltem System. Welcher Fühler wird für den Puffer unten verwendet Informationen zu Hydrauliksystemen in den Unterlagen "Energiesysteme Lambdatronic S 3200" beachten! Welche Pumpe wird für den Puffer verwendet Welcher Fühler wird für den Folgekessel verwendet Welcher Ausgang wird für die... -
Seite 75: Display Bedienrechte
Den einzelnen Bedienteilen (Adresse 1 – 7) die Zugriffsrechte zum Verän‐ erlauben dern von Solar-Parametern zuweisen. ACHTUNG! Die Parameter sind werksseitig auf "JA" gestellt, daher hat je‐ des Bedienteil standardmäßig auf alle Parameter Zugriff! Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 76: Display Zuweisungen
Menü-Übersicht und Parameter Menü - Anlage H H INWEIS! Die Bedienrechte der Raumbediengeräte sollten vom Kesselbedienfeld aus zugewiesen werden, da nur hier ein uneingeschränkter Zugriff möglich ist! 5.12.6 Display Zuweisungen Parameter Beschreibung RAUMFÜHLER KORREKTUR: Abweichung des Raumfühlers vom 0°C Stimmt die aktuelle Raumtemperatur nicht mit dem angezeigten/ausge‐ Display mit Adresse 1 werteten Wert überein, kann mit diesem Parameter die Auswertung des Raumfühlers angepasst werden. -
Seite 77: Grundbild-Parameter
Neben der Puffergrafik werden die Temperaturen von Puffer oben, Puffer Mitte (falls vorhanden) und Puffer unten dargestellt. AT … Außentemperatur KT … Kesseltemperatur RT … Raumtemperatur (am RBG 3200 wird KT mit RT ersetzt) BT … Boilertemperatur 5.12.8 Sprache ändern Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 78: Datum Ändern
Menü-Übersicht und Parameter Menü - Anlage 5 5 .12.9 Datum ändern 5.12.10 Uhrzeit ändern 5.12.11 Standardeinstellungen ❒ Übernehmen der vom Werk eingestellten Standardeinstellungen. Alle Parameter werden dabei zurückgesetzt! Nach Rücksetzung muss der Kessel neu paramet‐ riert werden ansonsten ist die Kesselfunktion nicht mehr garantiert. (nur mit Ser‐ vice-Code) 5.12.12 Aktuelle Bedienebene ⇨... -
Seite 79: Pwm / 0 - 10V Einstellungen
▪ 0 0 – 10V Umf. Pumpe+Ventil Für die Parameterwerte mit 0-10V gelten die gleichen Funktionen, wie mit PWM. Der Unterschied liegt darin, dass zur Ansteuerung der Pumpe anstatt der Pulsweitenmodulation ein 0-10V - Signal verwendet wird. Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... -
Seite 80: Störungsbehebung
Störungsbehebung Vorgehensweise bei Störmeldungen 6 6 Störungsbehebung Der Begriff „Störung“ ist ein Sammelbegriff für Warnung, Fehler oder Alarm. Die drei Arten der Meldungen unterscheiden sich im Verhalten des Kessels: WARNUNG Bei Warnungen blinkt die Status-LED orange, der Kessel läuft dabei zu‐ nächst geregelt weiter. -
Seite 81: Einstell-Protokoll
In den folgenden Tabellen wird protokolliert, welche Heizungskomponenten an den Anschlüssen zugewiesen wurden. Dabei wird unterhalb der Heizkreis-Nummer der Heizungsbereich notiert, für den dieser Heizkreis verwendet wird. Neben den Pumpen bzw. Fühlern ist die zugehörige, angeschlossene Einheit zu notieren. Beispiel: Moduladresse = 2; Bedienungsanleitung Lambdatronic S 3200 | B0361113_de... - Seite 82 Einstell-Protokoll Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
- Seite 83 Bedienungsanleitung Lambdatronic S 3200 | B0361113_de...
- Seite 84 M M enüstruktur Lambdatronic S3200 Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
