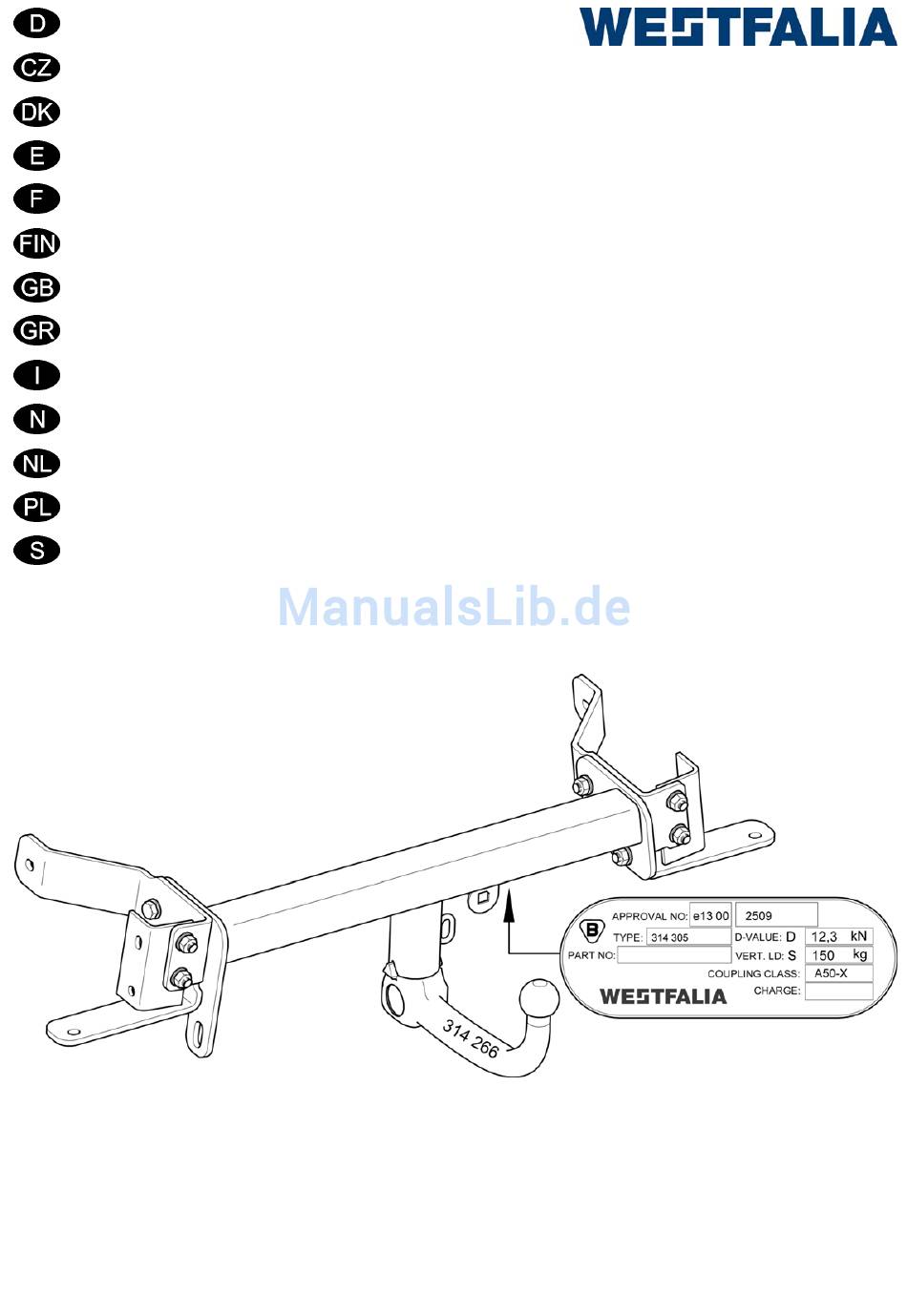

Montage- und Betriebsanleitung
Montážní a provozní návod
Montage- og driftsvejledning
Instrucciones de montaje y de servicio
Notice de montage et d'utilisation
Asennus- ja käyttöohjeet
Installation and Operating Instructions
Οδηγίες συναρμολόγησης και λειτουργίας
Istruzioni di montaggio e per l'uso
Monterings- og bruksanvisning
Montage- en gebruikshandleiding
Instrukcja montażu i eksploatacji
Monterings- och bruksanvisning
Westfalia-Automotive GmbH
314 305 691 101 - 37/07 - 002
314 305

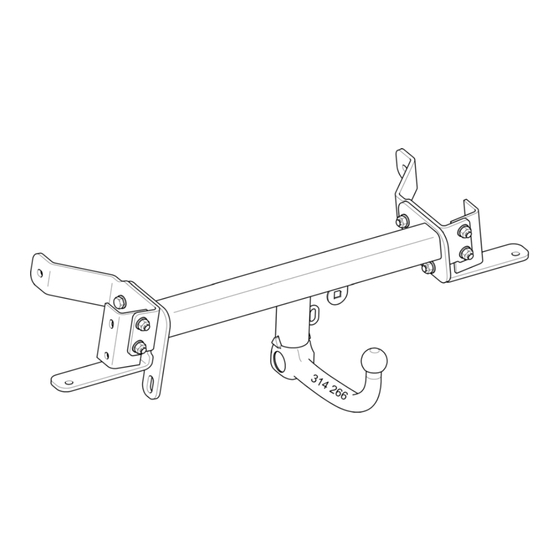

Opel Antara
