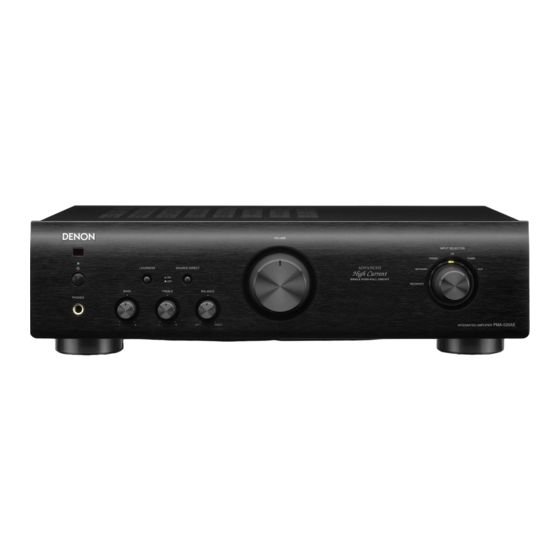

Denon PMA-720AE Bedienungsanleitung
Stereo-vollverstärker
Vorschau ausblenden
Andere Handbücher für PMA-720AE:
- Erste schritte (11 Seiten) ,
- Anleitung (10 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Denon PMA-720AE
Inhaltszusammenfassung für Denon PMA-720AE
- Seite 1 PMA-720AE / PMA-520AE Stereo-Vollverstärker Bedienungsanleitung...
-
Seite 2: Wichtige Sicherheitshinweise
Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. Reinigen Sie das Gerät nur mit einem trockenen Tuch. ENTFERNEN NICHT DIE ABDECKUNG ODER DENON EUROPE Blockieren Sie keine Lüftungsöffnungen. RÜCKSEITE GERÄTS, ES BESTEHT GEFAHR Division of D&M Germany GmbH Stellen Sie das Gerät entsprechend den Anweisungen des Herstellers auf. -
Seite 3: Warnhinweise
n VORSICHTSHINWEISE ZUR AUFSTELLUNG HINWEISE ZUM GEBRAUCH WARNHINWEISE • Vermeiden Sie hohe Temperaturen. Beachten Sie, dass eine ausreichende Belüftung gewährleistet wird, wenn das Gerät auf ein Regal gestellt wird. • Gehen Sie vorsichtig mit dem Netzkabel um. Halten Sie das Kabel am Stecker, wenn Sie den Stecker herausziehen. • Halten Sie das Gerät von Feuchtigkeit, Wasser und Staub fern. -
Seite 4: Inhaltsverzeichnis
Erste Schritte Vielen Dank für den Kauf dieses DENON-Produkts. Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Geräts sorgfältig durch, damit Sie das Gerät richtig bedienen können. Bewahren Sie das Handbuch nach der Lektüre zum späteren Nachschlagen auf. Inhalt Bedienungsmöglichkeiten ················································9... -
Seite 5: Zubehör
Lassen Sie das Gerät in diesem Fall ein bis zwei Stunden ausgeschaltet Um das gesamte Potential der HC-Gegentaktschaltung mit stehen und warten Sie, bis sich der Temperaturunterschied Einzeleingang zu nutzen, verwendet der Leitungskreis von DENON ausgeglichen hat, bevor Sie das Gerät benutzen. selbst entwickelte Block-Elektrolytkondensatoren und eine SBD (Schottky-Barrier-Diode). -
Seite 6: Vorbereitungen
Vorbereitungen Vorbereitungen In diesem Abschnitt werden die Anschlüsse und Einrichtungsmöglichkeiten für diese Einheit beschrieben. F Anschlusskabel vSeite 4 F Anschließen der Lautsprecher vSeite 4 F Anschließen der PRE OUT-Buchsen vSeite 7 F Anschluss von Playern vSeite 7 F Anschließen eines Recorders vSeite 8 F Anschluss des Netzkabels vSeite 8... -
Seite 7: Anschlüsse
Anschlüsse In dieser Bedienungsanleitung werden die Anschlüsse für alle Anschlusskabel Anschließen der Lautsprecher kompatiblen Audioformate beschrieben. Bitte wählen Sie die Anschlussarten aus, die für die jeweiligen Geräte geeignet sind. Wählen Sie die Kabel entsprechend der anzuschließenden Geräte aus. Anschluss der Lautsprecherkabel HINWEIS Audiokabel (separat erhältlich) • Stecken Sie das Netzkabel erst dann an, wenn alle Geräte... -
Seite 8: Speakers A/B-Anschluss (Nur Pma-720Ae)
Belüftung. Stecken Sie danach das Netzkabel wieder ein. Wenn die Schutzschaltung auslöst, obwohl es keine Probleme mit der Belüftung oder den Anschlüssen gibt, kann das Gerät beschädigt sein. Schalten Sie das Gerät aus und wenden Sie sich an einen DENON- Servicepartner. - Seite 9 Anschließen der Lautsprecher Lautsprecheranschluss (nur PMA-520AE) Bi-Verkabelungsanschluss (nur PMA-720AE) • Bei der zweifachen Verdrahtung mit entsprechenden Lautsprechern, schließen Sie die Mittel- und Hochbereich-Klemmen an SYSTEM (A) (oder SYSTEM (B)) an.Nehmen Sie den Anschluss der Niederbereich- Klemmen an SYSTEM (B) (oder SYSTEM (A)) vor.
-
Seite 10: Anschließen Der Pre Out-Buchsen (Nur Pma-720Ae)
Anschließen der PRE OUT-Buchsen (nur PMA-720AE) Anschluss von Playern Wenn Sie einen Endverstärker verwenden, schließen Sie diesen wie unten dargestellt an. Wenn bei Anschluss der Erdungsleitung Brummen oder Rauschen erzeugt wird, trennen Sie sie wieder ab. Dann können Sie dieses Gerät als Vorverstärker verwenden.Anschließen von Lautsprechersystemen, siehe mitgelieferte Bedienungsanleitung des Endverstärkers. -
Seite 11: Anschließen Eines Recorders
Gesamtstromaufnahme angeschlossenen Geräte nicht 100 W (0,43 A) überschreitet n PMA-520AE z In den Abbildungen ist das Modell PMA-720AE dargestellt. HINWEIS Stecken Sie den Kurzschlussstecker NIEMALS in den Recording-Ausgang. Das führt möglicherweise zu Zur Haushaltssteckdose einem Schaden am Gerät. -
Seite 12: Bedienungsmöglichkeiten
Leistungspotenzial dieses Geräts ausschöpfen. F Vor der Verwendung vSeite 10 F Starten der Wiedergabe vSeite 10 F Einstellen des Tons (LOUDNESS) vSeite 11 F Festlegen der zu verwendenden Lautsprecher (nur PMA-720AE) vSeite 11 F Verwenden der Kopfhörer vSeite 11 F Starten der Aufzeichnung vSeite 11 F Festlegen des Standby-Automatik-Modus... -
Seite 13: Bedienungsmöglichkeiten
Bedienungsmöglichkeiten Vor der Verwendung Starten der Wiedergabe Drücken Sie die Auswahltaste Schalten Sie die Lautstärke über VOLUME Die Eingangsquelle können Sie auch folgendermaßen auswählen. für die Eingangsquelle ( Hauptgerät ganz aus. n Verwenden des Knopfs am Gerät RECORDER NETWORK INPUT SELECTOR Drehen Sie SOURCE DIRECT Stellen Sie... -
Seite 14: Einstellen Des Tons (Loudness)
• Die Netzanzeige gibt an, ob der Standby- Starten der Aufzeichnung Festlegen der zu verwendenden Automatik-Modus ein- oder ausgeschaltet ist (wie unten angezeigt). Drücken Sie die Auswahltaste Lautsprecher (nur PMA-720AE) Standby-Automatik “Aus” Standby-Automatik “Ein” für Eingangsquelle “Rot beleuchtet” “Unbeleuchtet”... -
Seite 15: Information
Information Information Im Folgenden haben wir einige Informationen zu diesem Gerät zusammengetragen. Heben Sie die Informationen für den Bedarfsfall gut auf. F Bezeichnung und Funktionen der Teile vSeite 13 F Fehlersuche vSeite 18 F Technische Daten vSeite 19... -
Seite 16: Bezeichnung Und Funktionen Der Teile
Bezeichnung und Funktionen der Teile Lesen Sie hinsichtlich der hier nicht erklärten Tasten die in Klammern ( ) angegeben Seiten. Vorderseite n PMA-720AE Netzanzeige ············································································· (10) Gibt den Status des Geräts wie folgt an: • Einige Sekunden, nachdem die Stromversorgung eingeschaltet worden ist ····································································... -
Seite 17: Rückseite
Rückseite n PMA-720AE Eingangsanschluss (INPUTS) ··················································· (4) Anschlüsse für Aufnahmen (Eingang/Ausgang) (RECORDER) ············································································· (10) PRE OUT-Anschlüsse ································································ (7) Lautsprechersystem-Anschlüsse (SPEAKER SYSTEMS) ······························································· (4) Wechselstromausgang ····························································· (8) Netzkabel ··················································································· (8) REMOTE CONTROL-Buchsen Erweiterungsbuchse für künftige Verwendung. SIGNAL GND-Anschluss (Erde) ················································ (7) HINWEIS • Dieser Anschluss ist keine Sicherheitserdung. -
Seite 18: Fernbedienung
Fernbedienung In diesem Abschnitt werden die zur Wiedergabe der einzelnen Quellen verwendeten Tasten beschrieben. AMP-Betrieb AMP-Betrieb AMP POWER-Taste (X) ······························ (10) POWER-Taste (X) Auswahltaste für die Eingangsquelle (AMP) Auswahltaste für die Eingangsquelle (CD) ····································································· (10) Tasten für rückwärts/vorwärts springen VOLUME-Tasten (df) ································ (10) (8, 9) Stummschalttaste (MUTE :) ·················... -
Seite 19: Network-Betrieb
Fernbedienung NETWORK-Betrieb POWER-Taste (X) INTERNET RADIO STATION-Tasten (1 – 3) Tasten für rückwärts/vorwärts springen (8, 9) Tasten für Schnellvorlauf/Schnellrücklauf (6, 7) Stopptaste (2) PRESET-Tasten (+, –) Informationstaste (INFO) SOURCE-Taste RANDOM-Taste REPEAT-Taste Auswahltaste für Fernbedienmodus (NET) 1/3-Taste MODE-Taste Pfeiltasten (uio p) ENTER-Taste MENU-Taste Zahlentasten (0 –... -
Seite 20: Einlegen Der Batterien
Erklärung der Fachausdrücke Einlegen der Batterien Reichweite der Fernbedienung Richten Sie die Fernbedienung bei der Bedienung auf den Bi-Verkabelungsanschluss (nur PMA-720AE) q Öffnen Sie die Abdeckung w Legen Sie die zwei Batterien Fernbedienungssensor. Bei dieser Methode wird ein Lautsprecher über zwei Lautsprecherkabel in Richtung des Pfeils, und ordnungsgemäß... -
Seite 21: Fehlersuche
Sie sich an einen Der Ton ist bei der • Der Nadeldruck ist falsch. • Den richtigen Nadeldruck – blinkt die Netzleuchte DENON-Servicedienst. Wiedergabe von einstellen. in Abständen von ca. Platten verzerrt. • Schmutz hat sich an der Spitze • Die Spitze der Nadel –... -
Seite 22: Technische Daten
Technische Daten n PMA-720AE n PMA-520AE n Leistungsendverstärker n Leistungsendverstärker Nenn-Ausgangsleistung: 2-Kanal-Antrieb (CD ! SP OUT) Nenn-Ausgangsleistung: 2-Kanal-Antrieb (CD ! SP OUT) 50 W + 50 W (8 Ω, 20 Hz – 20 kHz, T.H.D. 0,07 %) 45 W + 45 W (8 Ω, 20 Hz – 20 kHz, T.H.D. 0,07 %) Dynamik-Leistung: 85 W + 85 W (4 Ω, DIN, 1 kHz, T.H.D. -
Seite 23: Abmessungen
Anschluss Ton einstellen ····················································· 10 Lautsprecher ······················································ 4 TREBLE ······························································ 13 Netzkabel ··························································· 8 Player ································································· 7 PRE OUT-Buchsen (nur PMA-720AE) ················ 7 VOLUME ···························································· 13 Recorder ···························································· 8 Anschlusskabel ···················································· 4 BALANCE ··························································· 13 BASS ·································································· 13 Batterien ····························································· 17 Bi-Verkabelung ···············································... - Seite 24 D&M Holdings Inc. 3525 10135 10AD...
