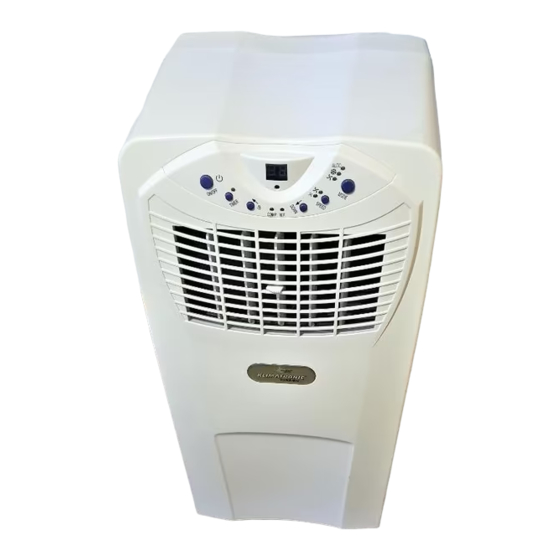

- Seite 1 Dynamic Dynamic 6.0 plus Dynamic 8.0 plus...
-
Seite 2: Einleitung / Technische Daten
Einleitung / Technische Daten Herzlichen Glückwunsch zum Kauf Ihres Suntec Klimagerätes. Beim aufmerksamen Lesen (empfohlen) der Bedienungsanleitung werden Sie merken, dass die Bedienung Ihres neuen mobilen Klimagerätes kinderleicht ist. Trotzdem möchten wir Sie dazu ermuntern, die Bedienungsanleitung für eventuell spätere Fragen aufzubewahren. - Seite 3 Vor Inbetriebnahme Stellen Sie sicher, dass Ihr Klimagerät fortwährend auf festem, stabilem und trockenem Boden steht und einen Mindestabstand von ca. 50 cm zu Gegenständen und Wänden hat. Legen Sie nichts auf das Gerät. Nur so gewährleisten Sie eine einwandfreie Luftzirkulation. Der Gebrauch in Feuchträumen und Räumen mit chemischen oder brennbaren Substanzen oder Dämpfen ist nicht erlaubt.
- Seite 4 Vorderseite Rückseite Anzeige 7. Kabelaufwicklung 2. Bedienfeld 8. Luftfilter 3. Tasten 9. Lufteinlass 4. Luftauslass 10. Abluftöffnung 5. Tragegriff 11. Lufteinlass 6. Rollen 12. Stopfen /Entleerungsöffnung Zubehör 13. Außenadapter – über Schlauch streifen, dann in Isolierstreben schieben (oder in Öffnung von Wand/Fenster). 14.
- Seite 5 Ein angenehmes Raumklima ist mit Ihrem mobilen Suntec – Klimagerät ab heute in allen Ihren Räumlichkeiten möglich. Die Bedienung und der Aufbau sind sehr einfach. Im Folgenden zeigen wir Ihnen die zwei häufigsten Aufbauarten: 1. ohne Fenster- bzw. Mauerdurchbruch: Isolierstreben - Die mitgelieferten Isolierstreben (Schaumgummi) ggf.
- Seite 6 Einsatz des Abluftschlauches Bringen Sie den mitgelieferten Abluftschlauch so zwischen Fenster und Klimagerät an, dass die durch den Betrieb des Gerätes entstehende heiße Abluft ungehindert durch diesen und die Fensteröffnung entweichen kann. Hierzu ist es erforderlich den Schlauch so kurz wie möglich zu halten und Knicke, Krümmungen und Windungen zu vermeiden, damit hier keine Stauung der Heißluft entstehen kann.
- Seite 7 Bedienfeld Fig. 12 EIN/AUS-Schalter Anzeige des Ventilatormodus Zeitschaltuhr Anzeige des Kühlmodus Taste 'Temperatur erhöhen' Anzeige des Automatikmodus Kompressoranzeige 12. Anzeige für hohe Anzeige “Wasserschale voll” Ventilatorgeschwindigkeit Taste 'Temperatur senken' 13. Anzeige für niedrige 7. (Ventilator)Geschwindigkeits- Taste Ventilatorgeschwindigkeit 8. Modus-(Funktions-)Taste 14. Anzeigefenster 15.
- Seite 8 Einstellen der Temperatur Stellen Sie die gewünschte Temperatur mit den Tasten 'Temperatur erhöhen' oder 'Temperatur senken' ein. Im Anzeigefenster erscheint die eingestellte Temperatur nur während Sie 'Temperatur erhöhen' oder 'Temperatur senken' drücken. Ansonsten wird immer die Umgebungstemperatur angezeigt. Der voreingestellte Temperaturwert des Gerätes für Kühlen ist: 24° C Einstellen der Ventilatorgeschwindigkeit Durch Drücken der SPEED-Taste können Sie die gewünschte Ventilatorgeschwindigkeit einstellen: hoch oder niedrig.
- Seite 9 Ausrichten des Luftstroms Verschieben Sie die Rolle auf der Lüftungsöffnung in horizontaler Richtung, um die Luftstromrichtung einzustellen. HINWEIS ! Um die Lebensdauer des Kompressors zu verlängern, warten Sie bitten nach jedem Abschalten des Geräts mindestens drei Minuten, ehe Sie es erneut anschalten. Das Kühlsystem schaltet sich ab, sobald die Umgebungstemperatur unter die voreingestellte Temperatur fällt.
- Seite 10 1. Schalten Sie das Gerät aus und vermeiden Sie, es in vollem Zustand zu bewegen. 2. Legen Sie ein Behältnis unter den Wasserablass. 3. Lösen Sie nun den Ablaufverschluss samt Gummistopfen Gummistopfen vom Ablass und lassen Sie das Wasser abfließen. 4.
-
Seite 11: Reinigung/Wartung
Einbau des Kohlefilters Entfernen Sie den Filterrahmen vom Gerät. Nehmen Sie den Aktivkohlefilter aus der Plastikhülle. Legen Sie den Aktivkohlefilter auf der Rückseite des Gerätes ein. Setzen Sie den Filterrahmen wieder auf das Gerät. Reinigung / Wartung VOR WARTUNG oder REINIGUNG GRUNDSÄTZLICH NETZSTECKER ZIEHEN! Reinigung Gehäuse... - Seite 12 Das Gerät funktioniert Befindet such der Stecker in der Steckdose? nicht Ist die Hauptsicherung eingeschaltet? Wird WASSERBEHÄLTER VOLL angezeigt? (Falls ja, Kondenswasser entfernen.) Liegt die Raumtemperatur innerhalb des Betriebsbereichs? Die Leistung des Gerätes Ist das Gerät direkt Sonneneinstrahlung ausgesetzt? ist zu schwach (Bitte Vorhänge schließen.) Stehen mehrere Fenster oder Türen offen? Befinden sich zu viele Personen im Raum?
